- Page 1 User Manual 2-Bay Battery Charger Mod.-Nr.: 302724/20180528SZ137...
- Page 2 Vielen Dank, dass Sie sich für ein Produkt von aplic entschieden haben. Damit Sie auch lange Freude mit dem erworbenen Gerät haben, lesen Sie sich bitte die nach- folgende Kurzanleitung aufmerksam durch. 1. Lieferumfang • 2-Bay Battery Charger • 12V Netzteil •...
- Page 3 3. Wichtige Sicherheitshinweise zu diesem Gerät! • Nutzen Sie nur die kompatiblen Batteriearten, die in der Tabelle auf der vorherigen Seite aufgeführt sind! Laden Sie keinesfalls Batterien auf, die dort nicht aufgelistet sind! • Das Gerät ist nur in trockenen Räumen zu verwenden! •...
- Page 4 Ladestands-Anzeige für Schacht 1 und Schacht 2 visuell 4. Funktion Das aplic Ladegerät ist für das Laden von NiCd, NiMH und Li-ion-Akkus (Typ: 26650, 22650, 26500, 18650, 17670, 18490, 17500, 17335, 16340, 14500, 10440) be- stimmt. Die zwei Ladeschächte können dabei Akkus aufnehmen und ansteuern.
- Page 5 4.1 Tastenfunktionen Anschluss “MODE”-Taste Funktion gedrückt halten Stromeinstellung • Wechsel zwischen Volt-Anzeige Bei angeschlossenem und Prozent-Anzeige Netzteil kurz drücken • Während der Stromeinstellung, Wechsel des Ladestroms Powerbank-Funktion einschalten Ohne Netzteil kurz drücken (nur möglich mit mindestens einem eingelegten Li-ion Akku!) 5.
- Page 6 Achtung ! Bei NiCD und NiMH Akkus ist der maximale Ladestrom meist auf den Ak- kus selbst angegeben und sollte möglichst nicht überschritten werden. Bei Li-Ion Akkus sollten Sie einen Ladestrom von 0,5C, oder anders ausgedrückt, die Kapazität durch 2 geteilt wählen (bsp: 2600mAh geteilt durch 2 = 1300mAh ent- spricht dann dem nächstniedrigeren, einstellbaren Ladestrom von 1000mA).
- Page 7 • Laden/Entladen Sie niemals beschädigte, ausgelaufene oder verformte Akkus auf. Dies kann zu einem Brand oder einer Explosion führen! Entsorgen Sie solche unbrauchbar gewordenen Akkus umweltgerecht. Verwenden Sie diese nicht erneut. • Laden Sie Standardakkus etwa alle 3 Monate und sog. Akkus mit geringer Selbstentladung alle drei Jahre nach, da es anderenfalls durch die Selbstentla- dung zu einer sogenannten Tiefentladung kommen kann, wodurch die Akkus unbrauchbar werden.
- Page 8 WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 67896761 Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 302724/20180528SZ137in Über- einstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestim- mungen befindet. Eine vollständige Konformitätserklärung erhalten Sie bei: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover...
- Page 9 Thank you for choosing an aplic product. Please read the following user manual carefully to have an enjoyable experience with your purchased product. 1. Scope of supply • 2-Bay battery charger • 12V power adapter • User manual 2. Technical data Operating voltage •...
- Page 10 3. Important safety instructions for this device! • Use only the compatible battery types that are listed in the table on the previous page! Never charge batteries that are not listed in the table! • The device should only be used in dry rooms! •...

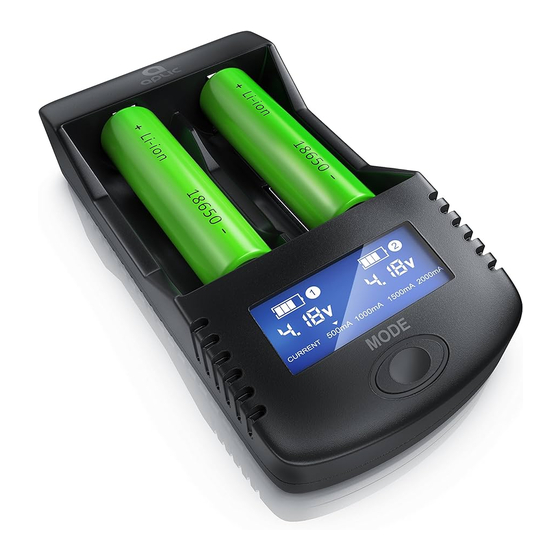

- Page 11 Charging status display for slot 1 and slot 2 visually 4. Function The aplic charger is intended for charging NiCd, NiMH and lithium-ion batteries (types: 26650, 22650, 26500, 18650, 17670, 18490, 17500, 17335, 16340, 14500, 10440). The two charging slots can accommodate batteries and control them. The large, easy-to-read display shows information like charging current and battery sta- tus separately for each charging slot.
- Page 12 4.1 Key functions Connection "MODE" key Function keep it pressed Current setting • Alternates between voltage dis- When power adapter play and percentage display is connected press briefly • During current setting, changing the charging current Switch on Powerbank function (only Without power press briefly possible with at least one Li-ion...
- Page 13 Caution! The maximum charging current is mostly specified on the battery itself for NiCD and NiMH batteries and should not be exceeded as far as possible. For Li-ion batteries you should choose a charging current of 0.5C, or expressed dif- ferently, the capacity should be divided by 2 (e.g.: 2600mAh divided by 2 = 1300mAh corresponds to the nearest lower charging current of 1000mA that can be set).
- Page 14 batteries once in 3 years, since it may otherwise result in the so-called heavy discharge due to self-discharge, which will make the batteries useless. Never damage the outer casing of the battery. There is a risk of fire and explosion! •...
- Page 15 WEEE Guideline: 2012/19/EU WEEE Register no.: DE 67896761 The company WD Plus GmbH hereby certifies that the device 302724/20180528SZ137 com- plies with the fundamental requirements and the other relevant stipulations. A complete conformity statement can be obtained from: WD Plus GmbH, Wohlenbergstraße 16, 30179...
- Page 16 WD Plus GmbH Wohlenbergstraße 16 · 30179 Hannover Germany www. ganzeinfach.de...
