Pfannenberg BExBG05D-P Instruction Manual

1) Warnungen
NICHT ÖFFNEN WENN EXPLOSIVE AT-
•
MOSPHÄRE VORHANDEN IST
• GERÄT NICHT ÖFFNEN WENN UNTER
SPANNUNG
• GEFAHR ELKTROSTATISCHER ENTLA-
DUNG. NUR MIT FEUCHTEM TUCH
REINIGEN
DECKELSCHRAUBEN KLASSE A4-80
•
NUR HITZEBESTÄNDIGE KABEL UND
•
KABELVERSCHRAUBUNGEN (ZUGE-
LASSEN BIS 110°C) BEI UMGEBUNGS-
TEMPERATUREN ÜBER 40°C VER-
WENDEN
2) Einstufung und Kennzeichnung
Alle Geräte sind mit einem Typenschild mit folgenden wichti-
gen Informationen gekennzeichnet:
Type.: BExBG05D-P
Nennspannung: DC -Geräte
AC -Geräte
Kennzeichnung:
II 2G Ex db IIC T5 Gb Ta. -50°C bis +40°C
II 2G Ex db IIC T4 Gb Ta. -50°C bis +70°C
II 2D Ex tb IIIC T93°C Db Ta. -50°C bis +40°C
II 2D Ex tb IIIC T108°C Db Ta. -50°C bis +55°C
II 2D Ex tb IIIC T123°C Db Ta. -50°C bis +70°C
Zertifikat-Nr. KEMA 01ATEX2030 X
Epsilon Kappa
Gerätegruppe und
Kategorie:
CE-Kennzeichnung
Nr. Zertifizierungs-
stelle
Pfannenberg GmbH · Werner Witt-Straße 1 · D-21035 Hamburg · Tel.: 040/7 34 12-0 · www.pfannenberg.com
03/2022
Zur Verwendung in Umgebungen mit entzündlichen Gasen
12V oder 24V oder 48V
115V oder 230V
II 2G
II 2D
0344
BEDIENUNGSANLEITUNG (ATEX)

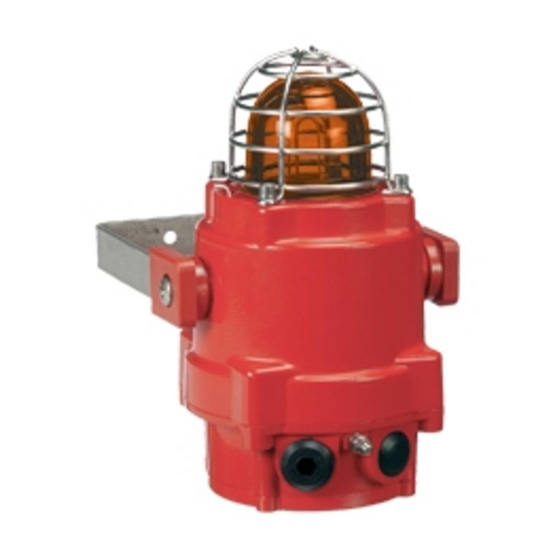

BExBG05D-P XENON LEUCHTE
und Stäuben
BExBG05D-P
Die Geräte können in den folgenden Umgebungen und un-
ter folgenden Bedingungen eingesetzt werden:
Klassifizierung des Gasbereichs:
Auftreten von explosionsfähigem Gas/Luft-Ge-
Zone 1
misch im Normalbetrieb möglich.
Auftreten von explosionsfähigem Gas/Luft-Ge-
Zone 2 misch im Normalbetrieb unwahrscheinlich,
falls doch auftretend, dann nur kurzzeitig.
Gasgruppen:
Gruppe IIA
Gruppe IIB
Gruppe IIC
Temperaturklassifizierung:
T1 450ºC
T2 300ºC
T3 200ºC
T4 135ºC
T5 100ºC (bis +40ºC Umgebungstemperatur)
Klassifizierung des Staubbereichs:
Auftreten von explosionsfähigem Staub/Luft-
Zone 21
Gemisch im Normalbetrieb möglich.
Auftreten von explosionsfähigem Staub/Luft-
Zone 22 Gemisch im Normalbetrieb unwahrscheinlich,
falls doch auftretend, dann nur kurzzeitig.
Staubgruppen
Gruppe IIIA
Gruppe IIIB
Gruppe IIIC
Maximale Oberflächentemperatur bei Staub-Anwendungen:
93ºC bei +40ºC Umgebungstemperatur
108ºC bei +55ºC Umgebungstemperatur
122ºC bei +70ºC Umgebungstemperatur
IP-Schutzart:
gemäß EN/IEC60079-0, EN/IEC60079-31
Gerätekategorie:
Geräteschutzniveau:
Umgebungstemperaturbereich:
-50°C bis +70°C Gasgruppen IIA, IIB und IIC
-50°C bis +70°C Staubgruppen IIIA, IIIB und IIIC
Seite 1 / 5
Propan
Äthylen
Wasserstoff und Acetylen
Brennbare Stäube
Nichtleitende Stäube
Leitende Stäube
IP66/67 gemäß EN/IEC60529 und IP6X
2G / 2D
Gb / Db
30017-015-1e
