Přehled
Tato jednotka je adaptérem vstupního
videosignálu pro LCD monitory Sony.
Pokud je nainstalovaná ve volitelném
vstupním slotu hlavní jednotky, nabízí
vstupní a výstupní konektory hlavní
jednotky a dekodér sériových digitálních
složkových signálů 3G/HD/SD.
Poznámky
• Existují některé monitory, které s touto
jednotkou nejsou kompatibilní.
Chcete-li zkontrolovat kompatibilitu
monitoru s touto jednotkou, informujte
se v uživatelské příručce k monitoru.
• Název modelu zobrazený v nabídce
STATUS monitoru je „BKM-250TG".
Funkce
Dekodér sériových digitálních
složkových signálů
Model BKM-250TGM podporuje 3G-SDI
přenášející signály 1080/50P nebo 1080/60P
pomocí jediného kabelu BNC a je vybaven
vestavěným dekodérem sériového
digitálního složkového signálu 3G/HD/SD.
Konektor vstupního a výstupního
digitálního sériového signálu
Model BKM-250TGM je vybaven dvěma
vstupními konektory a výstupními
konektory monitoru, které odpovídají
každému vstupnímu signálu pro sériové
digitální signály.
Přehled / Funkce / Používání vstupních a výstupních konektorů
Používání vstupních
a výstupních
konektorů
Informace o instalaci této jednotky do slotu
volitelného vstupu naleznete v uživatelské
příručce monitoru.
Konfigurace vstupních/výstupních
konektorů a signálů, které mohou být
na vstup přivedeny

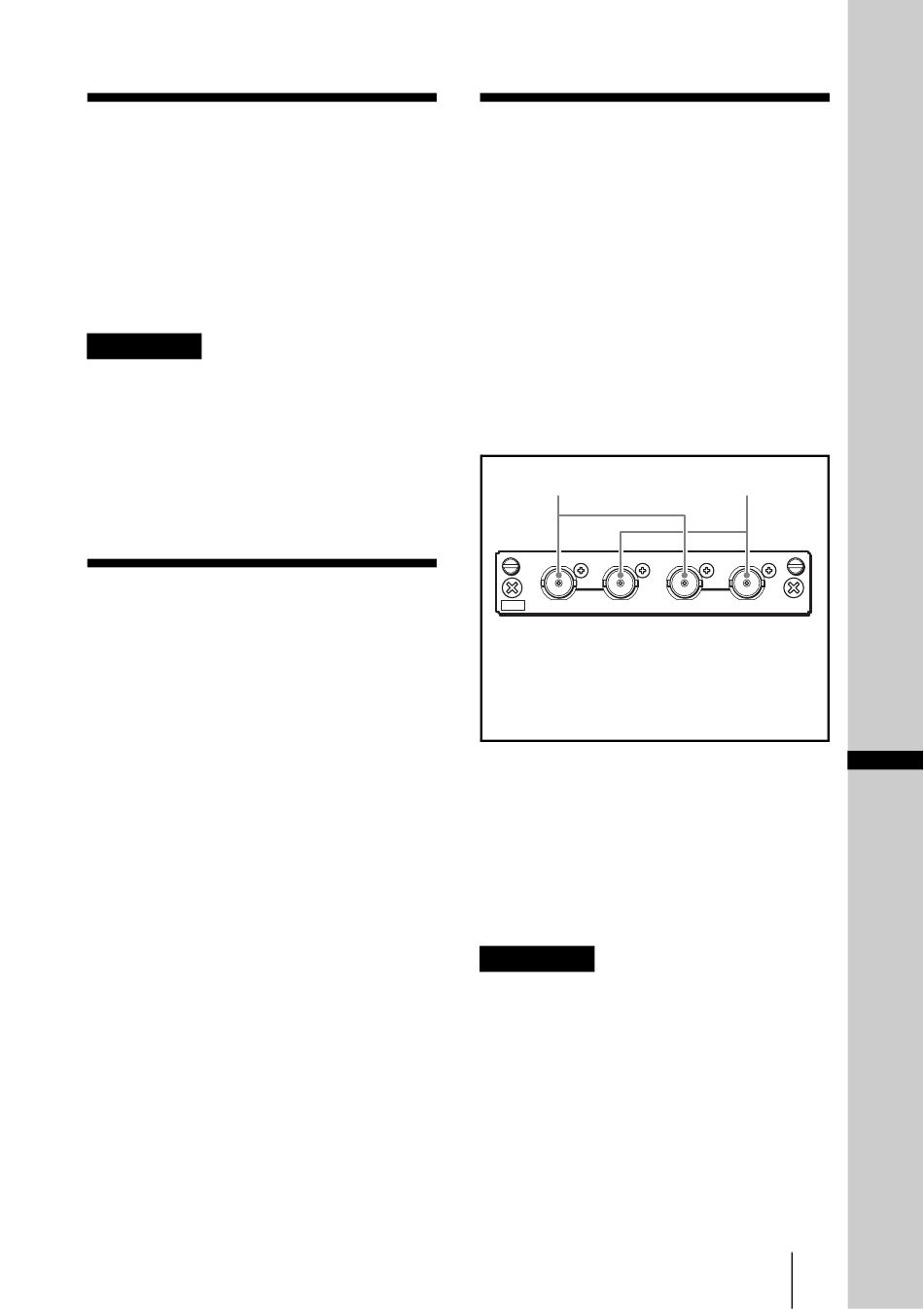

Konfigurace vstupních a výstupních
konektorů a signálů, které mohou být
přivedeny na vstup jsou uvedeny níže.
1
1
3G SDI IN OUT
1 Vstupní sériové digitální složkové
signály.
2 Výstupní sériové digitální složkové
signály monitoru.
Vstup sériových digitálních
složkových signálů
Vstupní sériové digitální signály můžete
přivést na konektory 1 a výstupní signály
zobrazit na obrazovce hlavní jednotky nebo
monitoru z konektoru 2.
Nemusíte připojovat zakončovací
konektory 75Ω ke konektoru 2.
Poznámky
• Konektor OUT (výstup monitoru)
odesílá signál na výstup pouze v případě,
že je zapnuto napájení hlavní jednotky.
Výstupní signál monitoru není odesílán,
pokud je monitor v pohotovostním
režimu.
• Signál z konektoru OUT nesplňuje
specifikace výstupních signálů ON-LINE.
2
2
250TG
IN OUT
