Oversigt
Denne enhed er en videosignal-
indgangsadapter til Sony-monitorer.
Når den installeres på en indgangsoption på
hovedenheden, giver den hovedenheden
videoindgangsstik og -udgangsstik og en
dekoder til serielle, digitale 3G/HD/SD-
komponentsignaler.
Bemærkninger
• Der er nogle monitorer, som ikke er
kompatible med denne enhed.
For at kontrollere om monitoren er
kompatibel med denne enhed, skal du se
brugervejledningen til monitoren.
• Modelnavnet vist på monitorens STATUS-
menu er "BKM-250TG."
Funktion
Dekoder til serielle, digitale
komponentsignaler
BKM-250TGM understøtter 3G-SDI, som
sender 1080/50P eller 1080/60P signaler ved
brug af et enkelt BNC-kabel, og er udstyret
med en indbygget dekoder til serielle, digitale
3G/HD/SD-komponentsignaler.
Seriel, digital indgangs- og
udgangssignalstik
BKM-250TGM er udstyret med to
indgangsstik og monitorudgangsstik, som
svarer til hvert indgangssignal for serielle,
digitale signaler.
Brug af indgangs- og
udgangsstik
Se brugervejledningen til monitoren for
oplysninger om installation af denne enhed på en
indgangsoption.
Konfiguration af indgangs-/
udgangsstik og signaler, som kan
modtages

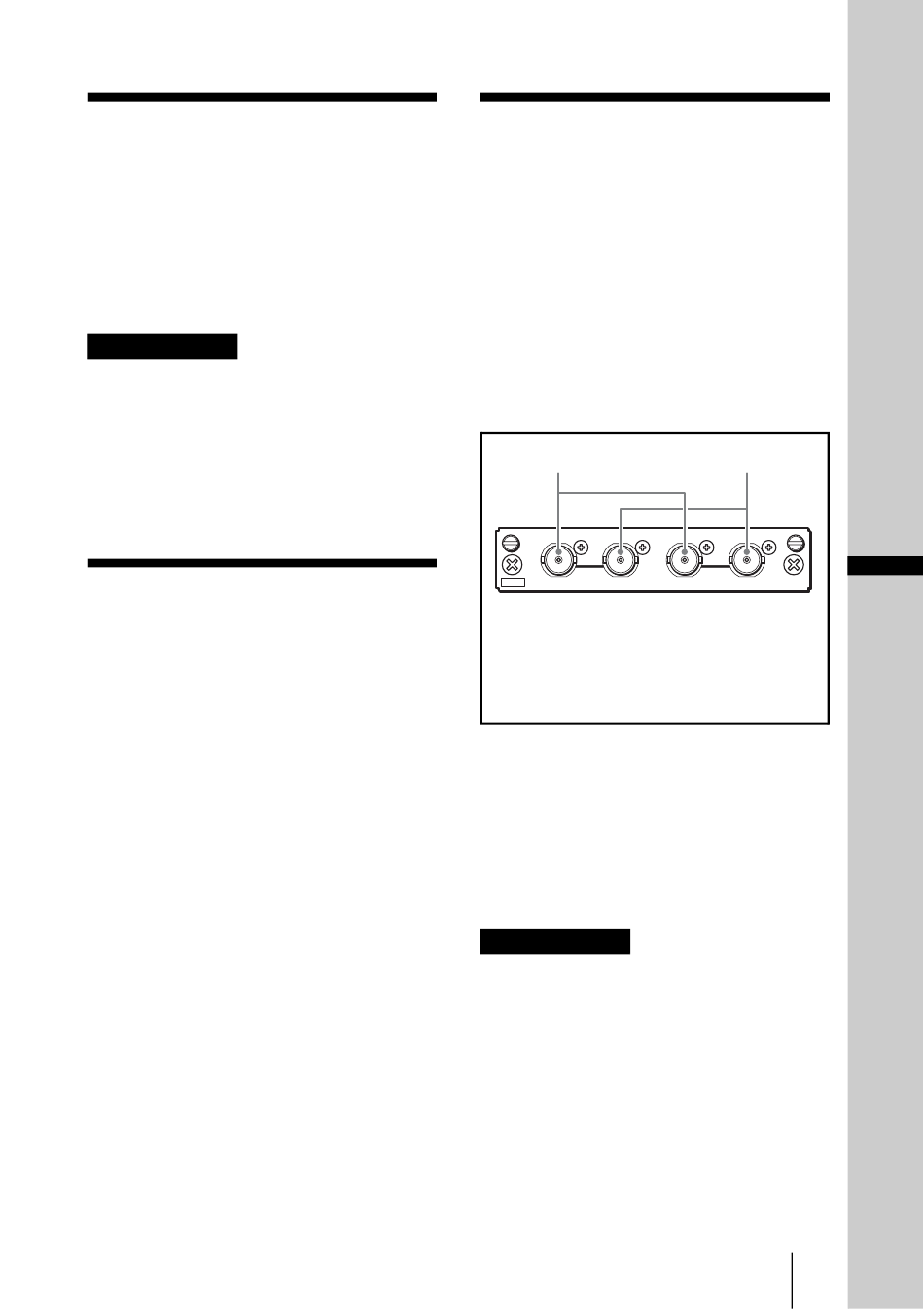

Konfigurationen af indgangs- og udgangsstik
og de signaler, som kan modtages, vises
nedenfor.
3G SDI
1 Indgang til serielle, digitale
komponentsignaler.
2 Udgang til serielle, digitale
monitorsignaler.
Indgang til serielle, digitale
komponentsignaler
Du kan tilføre serielle, digitale signaler til stik
1 og udgangssignaler, der vises på
hovedenhedens skærm eller på monitoren fra
stikket 2.
Du behøver ikke tilslutte 75Ω-enden til stikket
2.
Bemærkninger
• OUT-stikket (monitor out) udsender kun
signaler, når strømmen på hovedenheden er
tændt. Monitorens udgangssignal udsendes
ikke, når monitoren er i standby-tilstand.
• Signalet fra OUT-stikket overholder ikke
ON-LINE udgangssignalspecifikationerne.
Oversigt / Funktion / Brug af indgangs- og udgangsstik
1
1 2
IN OUT IN
2
