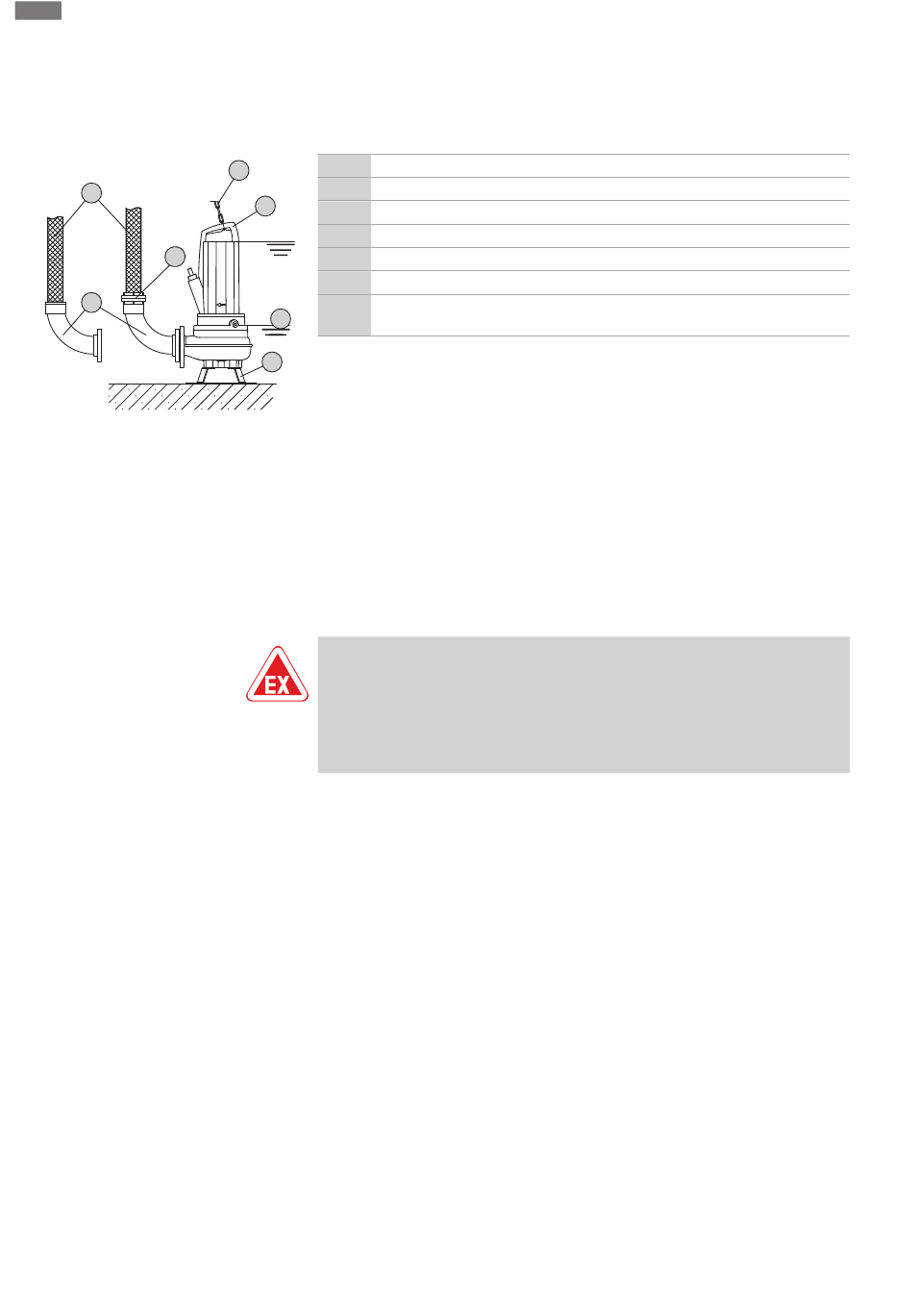

Fig. 6: Montare imersată, transportabilă
6.4.5 Comandă de nivel
6.4.6 Protecție la funcționarea fără apă
672
Instalarea și racordarea electrică
* Modul de funcționare S3 50 % este permis atunci când, înainte de o nouă conectare,
este asigurată răcirea necesară a motorului! Pentru a asigura răcirea necesară, motorul
trebuie imersat complet pentru minimum 1 minut!
Etape de lucru
1 Picior pompă
5
2 Cot cu racord pentru furtun sau cuplaj de țeavă, tip Storz
6
3 Cuplaj pentru furtun de tip Storz
S1
4 Furtun de presiune
5 Mijloc de ridicare
6 Punct de prindere
Mod de funcționare în afara apei: Respectați indicațiile de pe plăcuța de
S* S*
identificare!
‡
Picior pompă montat.
1
‡
Racord de refulare pregătit: Cot cu racord pentru furtun sau cot cu cuplaj Storz.
1. Fixați mijloacele de ridicare cu un ochet de punctul de prindere al pompei.
2. Ridicați pompa și așezați-o pe poziția de lucru prevăzută (cămin, groapă).
3. Amplasați pompa pe o suprafață stabilă. ATENȚIE! Trebuie evitată scufundarea!
4. Montați furtunul de presiune și fixați-l în punctul prevăzut (de ex. pe scurgere).
PERICOL! Prin fisurarea sau desprinderea furtunului de presiune se pot produce
răniri (grave)! Furtunul de presiune trebuie fixat sigur la evacuare.
5. Pozați cablul de alimentare în mod profesional. ATENȚIE! Nu deteriorați cablul de
alimentare!
▶ Pompa este instalată, electricianul poate executa racordul electric.
PERICOL
Pericol de explozie din cauza instalării greșite!
În cazul în care comanda de nivel se instalează în interiorul unei zone cu pericol de
explozie, racordarea traductoarelor de semnal trebuie efectuată prin intermediul
unui releu de separare anti-ex sau al unei bariere Zener. Pericol de explozie în cazul
instalării incorecte! Dispuneți racordarea de către un electrician calificat.
Cu ajutorul unei comenzi de nivel sunt determinate nivelurile curente de umplere, iar
pompa este conectată și deconectată automat în funcție de nivelurile de umplere.
Înregistrarea nivelurilor de umplere se realizează în acest caz cu ajutorul diverselor tipuri
de senzori (plutitoare cu contacte electrice, măsurări ale presiunii și cu ultrasunete sau
electrozi). La utilizarea unui comenzi de nivel, luați în considerare următoarele puncte:
▪ Plutitoarele cu contacte electrice se pot deplasa liber!
▪ Nu coborâți sub nivelul minim admis al apei!
▪ Este interzisă depășirea frecvenței maxime a comutării!
▪ În cazul unor oscilații puternice ale nivelurilor de umplere, se recomandă o comandă de
nivel prin două puncte de măsurare. Astfel se ating diferențe de comutare mai mari.
O protecție la funcționarea fără apă trebuie să împiedice operarea pompei fără fluid
pompat și infiltrarea aerului în sistemul hidraulic. Pentru aceasta, trebuie determinat
nivelul admisibil de umplere cu ajutorul unui traductor de semnal. Imediat ce se atinge
valoarea limită prevăzută, trebuie decuplată pompa cu un mesaj corespunzător. O
protecție la funcționarea fără apă poate extinde comenzile de nivel existente cu un
punct de măsurare suplimentar sau poate lucra ca echipament de conectare unic. În
funcție de siguranța instalației poate fi realizată automat sau manual reconectarea
pompei. Pentru siguranța optimă în exploatare este recomandată instalarea unei
protecții la funcționarea fără apă.
