6.4.3 Μόνιμη υγρή εγκατάσταση εντός
φρεατίου
4
3
2
1

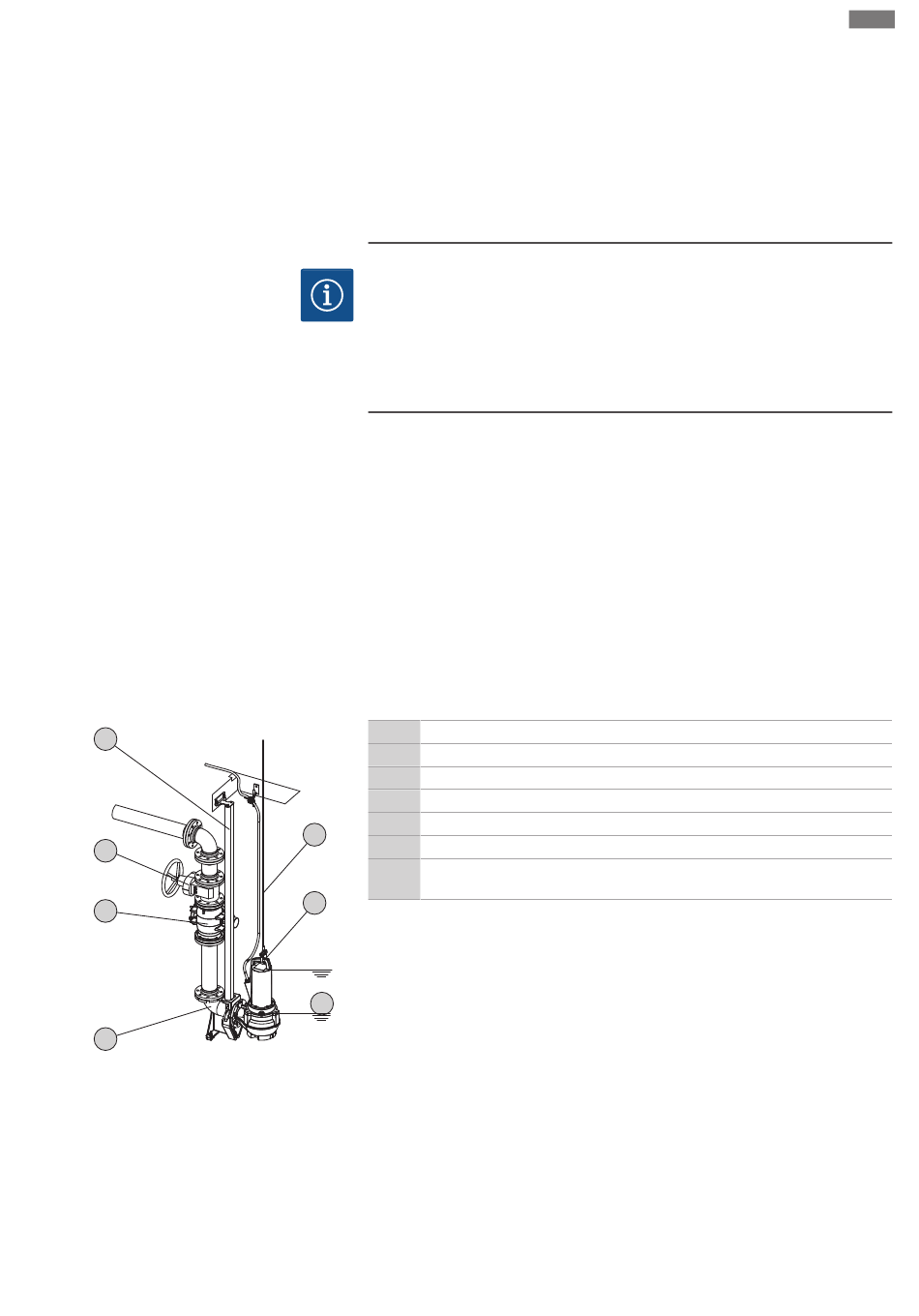

Fig. 5: Υγρή εγκατάσταση εντός φρεατίου,
σταθερή
Οδηγίες εγκατάστασης και λειτουργίας Wilo-Rexa CUT GE
Εγκατάσταση και ηλεκτρική σύνδεση
6. Πληρώστε με λάδι ως εξής: Γυρίστε την αντλία μέχρι η οπή να δείχνει προς τα
πάνω. Πληρώστε με λάδι μέσα από την οπή.
⇒ Τηρείτε τις οδηγίες σχετικά με τον τύπο και την ποσότητα του λαδιού! Ακόμη
και σε περίπτωση που χρησιμοποιήσετε ξανά το λάδι, πρέπει να ελέγξετε και,
αν χρειάζεται, να προσαρμόσετε την ποσότητα!
7. Καθαρίστε τη βιδωτή τάπα, εξοπλίστε την με καινούριο δακτύλιο στεγανότητας
και βιδώστε την ξανά. Μέγ. ροπή εκκίνησης: 8 Nm (5,9 ft·lb)!
ΕΙΔΟΠΟΙΗΣΗ
Προβλήματα άντλησης εξαιτίας πολύ χαμηλής στάθμης νερού
Αν το υγρό βυθιστεί πολύ, μπορεί να προκύψει διαχωρισμός ροής της ταχύτητας
ροής. Επιπλέον, μπορεί να εγκλωβιστεί αέρας στο υδραυλικό σύστημα, που οδηγεί
σε μη επιτρεπόμενη συμπεριφορά λειτουργίας. Η κατώτατη επιτρεπτή στάθμη
νερού πρέπει να έχει το ίδιο ύψος με την επάνω ακμή του περιβλήματος
υδραυλικού συστήματος!
Κατά την υγρή εγκατάσταση εντός φρεατίου η αντλία τοποθετείται μέσα στο
αντλούμενο μέσο. Για το σκοπό αυτό, πρέπει να εγκατασταθεί μέσα στο φρεάτιο
αποστράγγισης μια διάταξη ανάρτησης. Στη διάταξη ανάρτησης συνδέεται αφενός
στην πλευρά κατάθλιψης το σύστημα σωληνώσεων από τον εγκαταστάτη, και
αφετέρου στην πλευρά αναρρόφησης η αντλία. Το συνδεδεμένο σύστημα
σωληνώσεων πρέπει να είναι αυτοστηριζόμενο. Η διάταξη ανάρτησης δεν πρέπει να
στηρίζει το σύστημα σωληνώσεων!
ΠΡΟΣΟΧΗ! Αν ο κινητήρας αναδυθεί κατά τη λειτουργία, πρέπει να τηρηθούν οι
προδιαγραφές του αναδυόμενου τρόπου λειτουργίας (S2-30, S3 25 %*)!
* Ο τρόπος λειτουργίας S3 50 % επιτρέπεται, αν πριν την επανενεργοποίηση έχει
διασφαλιστεί η απαιτούμενη ψύξη του κινητήρα! Προκειμένου να διασφαλιστεί η
απαιτούμενη ψύξη, ο κινητήρας θα πρέπει να είναι πλήρως βυθισμένος για
τουλάχιστον 1 λεπτό!
Βήματα εργασίας
1 Διάταξη ανάρτησης
2 Βαλβίδα αντεπιστροφής
3 Βαλβίδα απόφραξης
4 Σωλήνας οδηγός (αρμοδιότητα εγκαταστάτη)
5 Εξοπλισμός ανύψωσης
5
6 Σημείο πρόσδεσης για εξοπλισμό ανύψωσης
Τρόπος λειτουργίας "αναδυόμενος": Προσέξτε τα στοιχεία στην πινακίδα
S*
τύπου!
6
‡
Ο χώρος λειτουργίας/τοποθέτησης είναι έτοιμος για την εγκατάσταση.
‡
Η διάταξη ανάρτησης και το σύστημα σωληνώσεων έχουν εγκατασταθεί.
S1
‡
Η αντλία είναι συνδεδεμένη στη διάταξη ανάρτησης και έτοιμη για λειτουργία.
1. Στερεώστε τον εξοπλισμό ανύψωσης στο σημείο πρόσδεσης της αντλίας με ένα
S*
αγκύλιο.
2. Σηκώστε την αντλία, στρέψτε την πάνω από το άνοιγμα του φρεατίου
αποστράγγισης και χαμηλώστε τον συνδετήρα οδηγό αργά επάνω στον σωλήνα
οδηγό.
3. Χαμηλώστε την αντλία έως ότου να ακουμπήσει επάνω στη διάταξη ανάρτησης και
να συνδεθεί αυτόματα. ΠΡΟΣΟΧΗ! Κατά το χαμήλωμα της αντλίας, τεντώστε
ελαφρά τους αγωγούς ηλεκτρικής τροφοδοσίας!
4. Αφαιρέστε τη συσκευή σύσφιξης από τον εξοπλισμό ανύψωσης και ασφαλίστε τη
από πτώση στην έξοδο του φρεατίου αποστράγγισης.
5. Αναθέστε σε έναν εξειδικευμένο ηλεκτρολόγο την τοποθέτηση των αγωγών
ηλεκτρικής τροφοδοσίας μέσα στο φρεάτιο αποστράγγισης και την ορθή
αφαίρεσή τους από το φρεάτιο αποστράγγισης.
