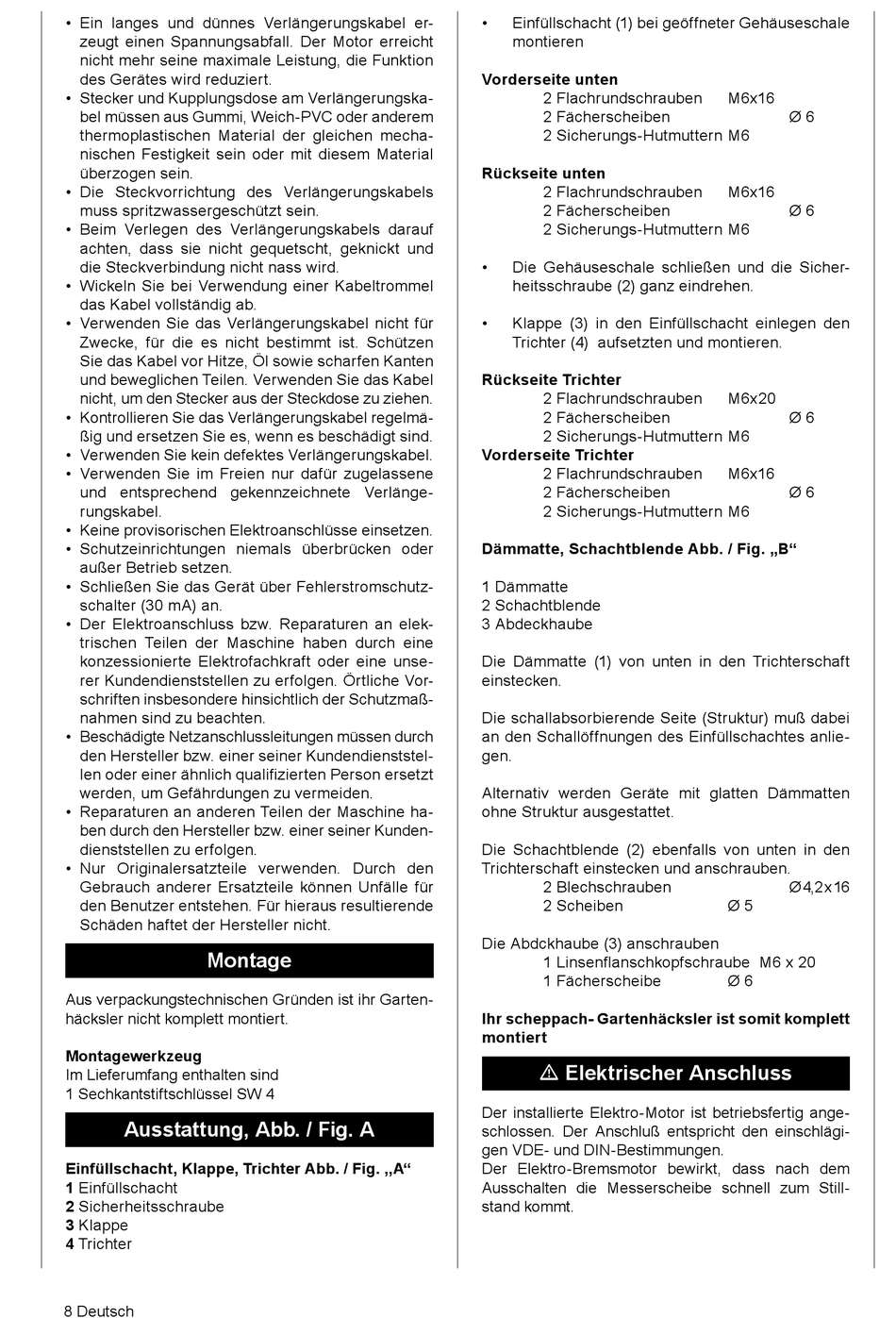

• Ein langes und dünnes Verlängerungskabel er-
zeugt einen Spannungsabfall. Der Motor erreicht
nicht mehr seine maximale Leistung, die Funktion
des Gerätes wird reduziert.
• Stecker und Kupplungsdose am Verlängerungska-
bel müssen aus Gummi, Weich-PVC oder anderem
thermoplastischen Material der gleichen mecha-
nischen Festigkeit sein oder mit diesem Material
überzogen sein.
• Die Steckvorrichtung des Verlängerungskabels
muss spritzwassergeschützt sein.
• Beim Verlegen des Verlängerungskabels darauf
achten, dass sie nicht gequetscht, geknickt und
die Steckverbindung nicht nass wird.
• Wickeln Sie bei Verwendung einer Kabeltrommel
das Kabel vollständig ab.
• Verwenden Sie das Verlängerungskabel nicht für
Zwecke, für die es nicht bestimmt ist. Schützen
Sie das Kabel vor Hitze, Öl sowie scharfen Kanten
und beweglichen Teilen. Verwenden Sie das Kabel
nicht, um den Stecker aus der Steckdose zu ziehen.
• Kontrollieren Sie das Verlängerungskabel regelmä-
ßig und ersetzen Sie es, wenn es beschädigt sind.
• Verwenden Sie kein defektes Verlängerungskabel.
• Verwenden Sie im Freien nur dafür zugelassene
und entsprechend gekennzeichnete Verlänge-
rungskabel.
• Keine provisorischen Elektroanschlüsse einsetzen.
• Schutzeinrichtungen niemals überbrücken oder
außer Betrieb setzen.
• Schließen Sie das Gerät über Fehlerstromschutz-
schalter (30 mA) an.
• Der Elektroanschluss bzw. Reparaturen an elek-
trischen Teilen der Maschine haben durch eine
konzessionierte Elektrofachkraft oder eine unse-
rer Kundendienststellen zu erfolgen. Örtliche Vor-
schriften insbesondere hinsichtlich der Schutzmaß-
nahmen sind zu beachten.
• Beschädigte Netzanschlussleitungen müssen durch
den Hersteller bzw. einer seiner Kundendienststel-
len oder einer ähnlich qualifizierten Person ersetzt
werden, um Gefährdungen zu vermeiden.
• Reparaturen an anderen Teilen der Maschine ha-
ben durch den Hersteller bzw. einer seiner Kunden-
dienststellen zu erfolgen.
• Nur Originalersatzteile verwenden. Durch den
Gebrauch anderer Ersatzteile können Unfälle für
den Benutzer entstehen. Für hieraus resultierende
Schäden haftet der Hersteller nicht.

Montage

Aus verpackungstechnischen Gründen ist ihr Garten-
häcksler nicht komplett montiert.
Montagewerkzeug
Im Lieferumfang enthalten sind
1 Sechkantstiftschlüssel SW 4
Ausstattung, Abb. / Fig. A
Einfüllschacht, Klappe, Trichter Abb. / Fig. ,,A"
1 Einfüllschacht
2 Sicherheitsschraube
3 Klappe
4 Trichter
8 Deutsch
• Einfüllschacht (1) bei geöffneter Gehäuseschale
montieren
Vorderseite unten
2 Flachrundschrauben
2 Fächerscheiben
2 Sicherungs-Hutmuttern M6
Rückseite unten
2 Flachrundschrauben
2 Fächerscheiben
2 Sicherungs-Hutmuttern M6
• Die Gehäuseschale schließen und die Sicher-
heitsschraube (2) ganz eindrehen.
• Klappe (3) in den Einfüllschacht einlegen den
Trichter (4) aufsetzten und montieren.
Rückseite Trichter
2 Flachrundschrauben
2 Fächerscheiben
2 Sicherungs-Hutmuttern M6
Vorderseite Trichter
2 Flachrundschrauben
2 Fächerscheiben
2 Sicherungs-Hutmuttern M6
Dämmatte, Schachtblende Abb. / Fig. „B"
1 Dämmatte
2 Schachtblende
3 Abdeckhaube
Die Dämmatte (1) von unten in den Trichterschaft
einstecken.
Die schallabsorbierende Seite (Struktur) muß dabei
an den Schallöffnungen des Einfüllschachtes anlie-
gen.
Alternativ werden Geräte mit glatten Dämmatten
ohne Struktur ausgestattet.
Die Schachtblende (2) ebenfalls von unten in den
Trichterschaft einstecken und anschrauben.
2 Blechschrauben
2 Scheiben
Die Abdckhaube (3) anschrauben
1 Linsenflanschkopfschraube M6 x 20
1 Fächerscheibe
Ihr scheppach- Gartenhäcksler ist somit komplett
montiert
m Elektrischer Anschluss
Der installierte Elektro-Motor ist betriebsfertig ange-
schlossen. Der Anschluß entspricht den einschlägi-
gen VDE- und DIN-Bestimmungen.
Der Elektro-Bremsmotor bewirkt, dass nach dem
Ausschalten die Messerscheibe schnell zum Still-
stand kommt.
M6x16
Ø 6
M6x16
Ø 6
M6x20
Ø 6
M6x16
Ø 6
Ø 4,2 x 16
Ø 5
Ø 6
