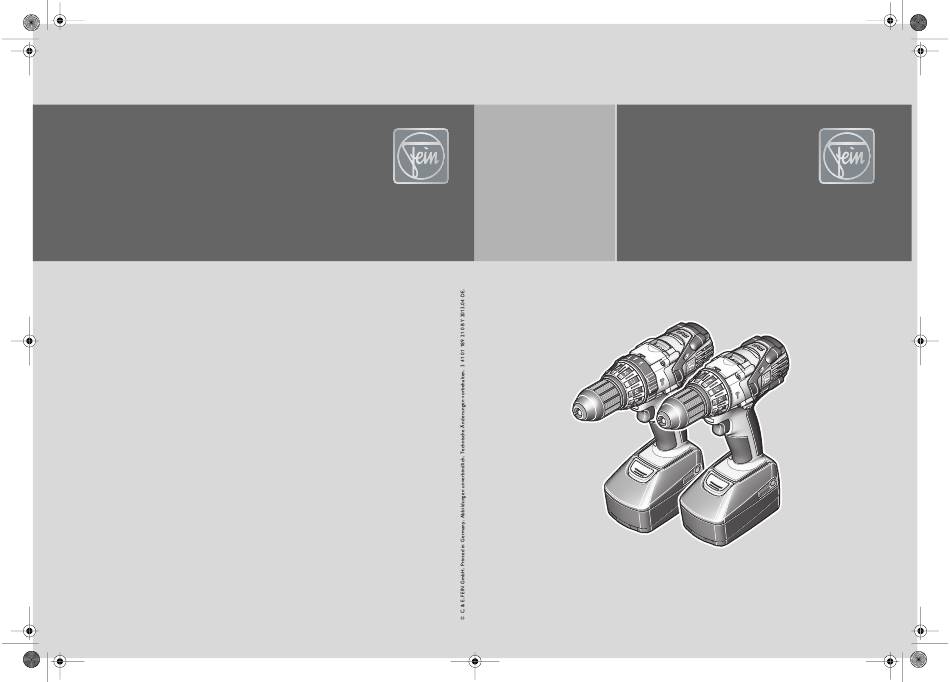

OBJ_DOKU-0000002986-001.fm Page 1 Wednesday, April 17, 2013 9:59 AM
FEIN Service
USA
Headquarter
FEIN Power Tools Inc.
C. & E. FEIN GmbH
1030 Alcon Street
Hans-Fein-Straße 81
Pittsburgh, PA 15220
D-73529 Schwäbisch Gmünd-Bargau
Telephone: (412) 922-8886
Toll Free: 1-800-441-9878
www.fein.com
www.feinus.com
Canada
FEIN Canadian Power Tool
Company
323 Traders Boulevard East
Mississauga, Ontario L4Z 2E5
Telephone.: (905) 8901390
Toll Free: 1-800-265-2581
FEIN Canadian Power Tool
Company
2810 De Miniac
St. Laurent, Quebec H4S 1K9
Telephone: (514) 331-7390
Toll Free: 1-800-789-8181
www.fein.com

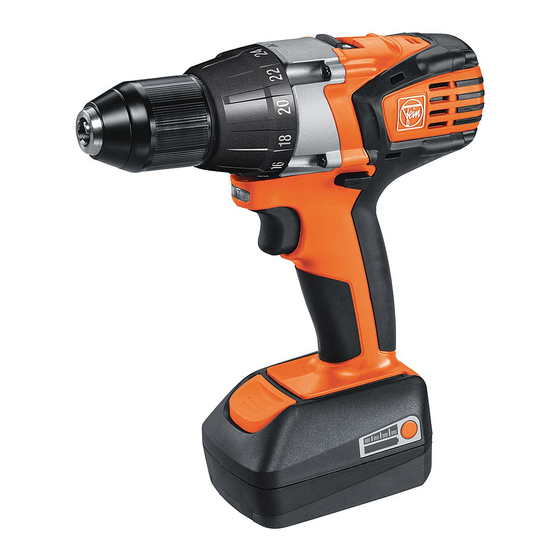

 ABS14
7 113 18 61
 ABS14C
7 113 18 62
 ASB14
7 104 05 61
 ASB14C
7 104 05 62
 ABS18
7 113 19 61
 ABS18C
7 113 19 62
 ASB18
7 104 06 61
 ASB18C
7 104 06 62

Advertisement

Table of Contents
loading

Related Manuals for Fein ABS14

Summary of Contents for Fein ABS14

  • Page 1  ASB18 7 104 06 61  ASB18C 7 104 06 62 FEIN Service Headquarter FEIN Power Tools Inc. C. & E. FEIN GmbH 1030 Alcon Street Hans-Fein-Straße 81 Pittsburgh, PA 15220 D-73529 Schwäbisch Gmünd-Bargau Telephone: (412) 922-8886 Toll Free: 1-800-441-9878 www.fein.com...
  • Page 2 OBJ_BUCH-0000000113-001.book Page 2 Wednesday, April 17, 2013 10:01 AM Instruction Manual Mode d'emploi Instrucciones de uso...

  • Page 3: For Your Safety

    Only carry out such operations with this c) Do not expose power tools to rain or wet power tool as intended for by FEIN. Only use conditions. Water entering a power application tools and accessories that have tool will increase the risk of electric been released by FEIN.
  • Page 4 OBJ_BUCH-0000000113-001.book Page 4 Wednesday, April 17, 2013 10:01 AM c) Prevent unintentional starting. Ensure e) Maintain power tools. Check for mis- the switch is in the off-position before alignment or binding of moving parts, connecting to power source and/or bat- breakage of parts and any other condi- tery pack, picking up or carrying the tion that may affect the power tool’s...

  • Page 5: Special Safety Instructions

    Adhesive labels are recom- with a dry, clean cloth. mended. Use only intact original FEIN batteries that are Do not use accessories which are not specifi- intended for your power tool. When working cally designed and recommended by the with and charging incorrect, damaged, power tool manufacturer.
  • Page 6 OBJ_BUCH-0000000113-001.book Page 6 Wednesday, April 17, 2013 10:01 AM Handling hazardous dusts. When working with power To minimize the unwanted intake of these WARNING tools, such as when grinding, materials: sanding, polishing, sawing or for other work – Use dust extraction matched appropriately procedures where material is removed, dusts for the developing dust.
  • Page 7 OBJ_BUCH-0000000113-001.book Page 7 Wednesday, April 17, 2013 10:01 AM Emission values for sound and vibration (Two-figure – specifications as per ISO 4871) Sound emission ABS14 ABS14C ASB14 ASB14C ABS18 ABS18C ASB18 ASB18C A-weighted emission pressure power level measured at the workplace (re 20 μPa), in...
  • Page 8 FEIN. water supply using the application tools and accessories recommended by FEIN. Symbols. Symbol, character Explanation Do not touch the rotating parts of the power tool.
  • Page 9 OBJ_BUCH-0000000113-001.book Page 9 Wednesday, April 17, 2013 10:01 AM Symbol, character Explanation Worn out power tools and other electrotechnical and electrical prod- ucts should be sorted separately for environmentally-friendly recycling. Caution: Do not look or stare into the switched-on lamp! Character Unit of measurement, Explanation...
  • Page 10 OBJ_BUCH-0000000113-001.book Page 10 Wednesday, April 17, 2013 10:01 AM Technical description and specifications. Before mounting or replacing application tools or accessories, remove the bat- WARNING tery. This preventive safety measure rules out the danger of injuries through accidental starting of the power tool. All accessories described or shown in this instruction manual will not be included with your- power tool.
  • Page 11 OBJ_DOKU-0000003208-001.fm Page 11 Friday, April 19, 2013 10:41 AM Type ABS14 ABS14C ASB14 ASB14C ABS18 ABS18C ASB18 ABS18C Order number 7 113 18 61 7 113 18 62 7 104 05 61 7 104 05 62 7 113 19 61 7 113 19 62 7 104 06 61 7 104 06 62 Rated voltage 14.4 V...
  • Page 12 OBJ_BUCH-0000000113-001.book Page 12 Wednesday, April 17, 2013 10:01 AM Assembly instructions. Before mounting or replacing application tools or accessories, remove the bat- WARNING tery. This preventive safety measure rules out the danger of injuries through accidental starting of the power tool. Removing and charging the battery Fig.

  • Page 13: Changing The Tool

    OBJ_BUCH-0000000113-001.book Page 13 Wednesday, April 17, 2013 10:01 AM Changing the tool. Before mounting or replacing application tools or accessories, remove the bat- WARNING tery. This preventive safety measure rules out the danger of injuries through accidental starting of the power tool. Mounting application tools (figure 3).

  • Page 14: Working Instructions

    Do not use accessories not specifically intended and recommended for this power tool by FEIN. The use of non-original FEIN accessories can lead to overheating of the power tool and destroy For each job, use only the FEIN application tool released and intended for the CAUTION respective application.
  • Page 15 OBJ_BUCH-0000000113-001.book Page 15 Wednesday, April 17, 2013 10:01 AM Selecting the rotation direction Fig. 5 (figure 5). To avoid accidental starting, e. g., during transport, set the rotation selector switch to the centre position. Set the Rotation selector switch to right or left rotation as required.
  • Page 16 OBJ_BUCH-0000000113-001.book Page 16 Wednesday, April 17, 2013 10:01 AM Adjusting the gear setting (figure 8). Fig. 8 Adjust gear setting 1 to work with low speed Gear selector and high torque. This gear setting is suitable for drilling with large drill bit diameters. Adjust gear setting 2 to work with high speed and a lower torque.
  • Page 17 OBJ_BUCH-0000000113-001.book Page 17 Wednesday, April 17, 2013 10:01 AM Handling the battery. Operate and charge the battery only within the battery operating-temperature range of 0°C – 45°C (32°F – 113°F). At the begin- ning of the charging procedure, the battery temperature must be within the battery oper- ating-temperature range.

  • Page 18: Warranty And Liability

    Warranty and liability. The warranty for the product is valid in accordance with the legal regulations in the country where it is marketed. In addition, FEIN also provides a guarantee in accordance with the FEIN manufacturer’s warranty declaration. All accessories described or shown in this instruction manual will not be included with your- power tool.
  • Page 19 OBJ_BUCH-0000000113-001.book Page 19 Wednesday, April 17, 2013 10:01 AM Provided accessories (figure 12). Fig. 12 Battery charger Battery Battery...

  • Page 20: Pour Votre Sécurité

    Ne pas utiliser d’adaptateurs N’utiliser cet outil électrique que pour les tra- avec des outils à branchement de terre. vaux pour lesquels il a été conçu par FEIN. Des fiches non modifiées et des socles N’utiliser que des outils de travail et accessoi- adaptés réduiront le risque de choc...
  • Page 21 OBJ_BUCH-0000000113-001.book Page 21 Wednesday, April 17, 2013 10:01 AM 3) Sécurité des personnes 4) Utilisation et entretien de l’outil a) Rester vigilant, regarder ce que vous a) Ne pas forcer l’outil. Utiliser l’outil êtes en train de faire. Faire preuve de adapté...
  • Page 22 OBJ_BUCH-0000000113-001.book Page 22 Wednesday, April 17, 2013 10:01 AM 5) Utilisation des outils fonctionnant sur bat- taille qui peuvent donner lieu à une teries et précautions d’emploi connexion d’une borne à une autre. Le court-circuitage des bornes d’une batte- a) Ne recharger qu’avec le chargeur spéci- rie entre elles peut causer des brûlures fié...
  • Page 23 Ne pas ouvrir, ni démonter les accumulateurs. N’utilisez que des accumulateurs intacts Ne pas exposer les accus à des chocs méca- d’origine FEIN conçus pour votre outil électri- niques. En cas d’endommagement et d’utilisa- que. Lors du travail avec et lors du charge- tion non conforme de l’accu, des vapeurs et...
  • Page 24 OBJ_BUCH-0000000113-001.book Page 24 Wednesday, April 17, 2013 10:01 AM – l’arsenic, le chrome et d’autres lazures ; Les poussières de bois et les ATTENTION poussières de métaux légers – produits pour la lutte contre les vermines peuvent causer une auto-inflammation ou une sur la coque de bateaux et de bâtiments ;...
  • Page 25 Valeurs d’émission pour niveau sonore et vibration (Indication à deux chiffres conformément à la norme ISO 4871) Emission acoustique ABS14 ABS14C ASB14 ASB14C ABS18 ABS18C ASB18 ASB18C Mesure réelle (A) du niveau de pression acoustique sur le lieu de travail (re 20 μPa), en décibel...
  • Page 26 à l’abri des intempéries avec les et les accessoires autorisés par FEIN. outils de travail et les accessoires autorisés par FEIN. Symboles.
  • Page 27 OBJ_BUCH-0000000113-001.book Page 27 Wednesday, April 17, 2013 10:01 AM Symbole, signe Explication Signalisation de recyclage : indique les matériaux recyclables Trier les outils électriques ainsi que tout autre produit électrotechnique et électrique et les déposer à un centre de recyclage respectant les direc- tives relatives à...
  • Page 28 OBJ_BUCH-0000000113-001.book Page 28 Wednesday, April 17, 2013 10:01 AM Description technique et spécification. Retirer la batterie avant de commencer les travaux de montage ou de AVERTISSEMENT changer les outils de travail et les accessoires. Cette mesure de sécurité préventive exclut un danger de blessure causé par un démarrage non intentionné...
  • Page 29 OBJ_DOKU-0000003209-001.fm Page 29 Friday, April 19, 2013 10:41 AM Type ABS14 ABS14C ASB14 ASB14C ABS18 ABS18C ASB18 ABS18C Référence 7 113 18 61 7 113 18 62 7 104 05 61 7 104 05 62 7 113 19 61 7 113 19 62 7 104 06 61 7 104 06 62 Tension de référence...
  • Page 30 OBJ_BUCH-0000000113-001.book Page 30 Wednesday, April 17, 2013 10:01 AM Indications de montage. Retirer la batterie avant de commencer les travaux de montage ou de AVERTISSEMENT changer les outils de travail et les accessoires. Cette mesure de sécurité préventive exclut un danger de blessure causé par un démarrage non intentionné...

  • Page 31: Changement D'outil

    OBJ_BUCH-0000000113-001.book Page 31 Wednesday, April 17, 2013 10:01 AM Changement d’outil. Retirer la batterie avant de commencer les travaux de montage ou de AVERTISSEMENT changer les outils de travail et les accessoires. Cette mesure de sécurité préventive exclut un danger de blessure causé par un démarrage non intentionné...
  • Page 32 électrique. N’utilisez pas d’accessoires non conçus spécifiquement et recommandés par FEIN pour cet outil électrique. Le fait d’utiliser des accessoires qui ne sont pas d’origine FEIN risque de surchauffer l’outil électrique et de le détruire. N’utiliser que des outils de travail FEIN conçus et autorisés pour l’utilisation ATTENTION correspondante.
  • Page 33 OBJ_BUCH-0000000113-001.book Page 33 Wednesday, April 17, 2013 10:01 AM Sélection du sens de rotation Fig. 5 (figure 5). Mettez le commutateur du sens de rotation en position médiane pour éviter un déclen- chement intempestif, par ex. lors du trans- port. Positionnez le commutateur du sens de rota- tion sur rotation droite ou gauche suivant le besoin.
  • Page 34 OBJ_BUCH-0000000113-001.book Page 34 Wednesday, April 17, 2013 10:01 AM Sélection de la vitesse (figure 8). Fig. 8 Réglez sur la vitesse de rotation 1 pour tra- Commutateur de vitesse vailler avec une faible vitesse et un couple éle- vé. Cette vitesse est appropriée pour le perçage de diamètres importants.
  • Page 35 OBJ_BUCH-0000000113-001.book Page 35 Wednesday, April 17, 2013 10:01 AM Maniement de l’accumulateur. N’utilisez et ne chargez l’accumulateur que dans la plage de température de service admissible de l’accu de 0 °C – 45 °C (32 °F – 113 °F). Au début du processus de charge, la température de l’accumulateur doit se situer dans la plage de température de service de l’accu.

  • Page 36: Garantie

    Outre les obligations de garantie légale, les appareils FEIN sont garantis conformément à notre déclaration de garantie de fabricant. Il se peut que seule une partie des accessoires décrits ou représentés dans cette notice d’utili- sation soit fournie avec l’outil électrique.
  • Page 37 OBJ_BUCH-0000000113-001.book Page 37 Wednesday, April 17, 2013 10:01 AM Accessoires fournis (figure 12). Fig. 12 Chargeur d’accus Accu Accu...

  • Page 38: Para Su Seguridad

    No es admisible Solamente use esta herramienta eléctrica para modificar la clavija en forma alguna. No realizar los trabajos que FEIN ha previsto para emplear adaptadores en aparatos dota- la misma. Únicamente utilice las herramientas dos con una toma de tierra. Las clavijas y accesorios autorizados por FEIN.
  • Page 39 OBJ_BUCH-0000000113-001.book Page 39 Wednesday, April 17, 2013 10:01 AM f) Si fuese imprescindible utilizar la herra- g) Siempre que sea posible utilizar unos mienta eléctrica en un entorno húmedo, equipos de aspiración o captación de es necesario conectarla a través de un polvo, asegúrese de que éstos estén fusible diferencial.

  • Page 40: Instrucciones De Seguridad Especiales

    OBJ_BUCH-0000000113-001.book Page 40 Wednesday, April 17, 2013 10:01 AM 5) Uso y trato de la herramienta con batería d) Si se utiliza incorrectamente puede lle- gar a salir líquido de la batería. Evite a) Solamente cargue las baterías con los tocar este líquido.
  • Page 41 Si el acumulador se daña o usa de Solamente use los acumuladores originales forma inapropiada puede que se emanen FEIN previstos para su herramienta eléctrica. vapores nocivos o se fugue líquido. Los vapo- Si se utilizan o recargan acumuladores inco- res pueden irritar las vías respiratorias.
  • Page 42 OBJ_BUCH-0000000113-001.book Page 42 Wednesday, April 17, 2013 10:01 AM – Use equipos de protección personal como, Si en el saco filtrante o en el filtro del aspira- por ejemplo, una mascarilla guardapolvo dor, el polvo caliente producido al lijar se con un filtro de la clase P2.
  • Page 43 OBJ_BUCH-0000000113-001.book Page 43 Wednesday, April 17, 2013 10:01 AM Emisión de ruidos y vibraciones (indicación de dos cifras según ISO 4871) Emisión de ruido ABS14 ABS14C ASB14 ASB14C ABS18 ABS18C ASB18 ASB18C Nivel de de presión sonora (re 20 μPa), medido con filtro A...
  • Page 44 útiles y accesorios homologados por FEIN sin roscar y para taladrar con percusión en con- aportación de agua en lugares cubiertos. creto con útiles y accesorios homologados por FEIN sin aportación de agua en lugares cubiertos. Simbología. Símbolo Definición No tocar las piezas en rotación de la herramienta eléctrica.
  • Page 45 OBJ_BUCH-0000000113-001.book Page 45 Wednesday, April 17, 2013 10:01 AM Símbolo Definición Acumular por separado las herramientas eléctricas y demás productos electrotécnicos y eléctricos inservibles y someterlos a un reciclaje eco- lógico. Atención: ¡No mirar hacia la lámpara encendida! Símbolo Unidad nacional Definición rpm;...
  • Page 46 OBJ_BUCH-0000000113-001.book Page 46 Wednesday, April 17, 2013 10:01 AM Descripción técnica y especificaciones. Desmonte la batería antes de montar o cambiar los útiles y accesorios. Esta ADVERTENCIA medida de seguridad preventiva evita los accidentes que pudieran presen- tarse en caso de una puesta en marcha involuntaria. El material de serie suministrado con su herramienta eléctrica puede que no corresponda en su totalidad al material descrito o mostrado en estas instrucciones de servicio.
  • Page 47 OBJ_DOKU-0000003210-001.fm Page 47 Friday, April 19, 2013 10:40 AM Tipo ABS14 ABS14C ASB14 ASB14C ABS18 ABS18C ASB18 ABS18C Nº de referencia 7 113 18 61 7 113 18 62 7 104 05 61 7 104 05 62 7 113 19 61 7 113 19 62 7 104 06 61 7 104 06 62 Tensión nominal...

  • Page 48: Instrucciones De Montaje

    OBJ_BUCH-0000000113-001.book Page 48 Wednesday, April 17, 2013 10:01 AM Instrucciones de montaje. Desmonte la batería antes de montar o cambiar los útiles y accesorios. Esta ADVERTENCIA medida de seguridad preventiva evita los accidentes que pudieran presen- tarse en caso de una puesta en marcha involuntaria. Desmontaje y carga de la batería Fig.
  • Page 49 OBJ_BUCH-0000000113-001.book Page 49 Wednesday, April 17, 2013 10:01 AM Cambio de útil. Desmonte la batería antes de montar o cambiar los útiles y accesorios. Esta ADVERTENCIA medida de seguridad preventiva evita los accidentes que pudieran presen- tarse en caso de una puesta en marcha involuntaria. Montaje del útil (Figura 3).

  • Page 50: Instrucciones Para La Operación

    No aplique accesorios que no hayan sido especialmente previstos o recomendados por FEIN para esta herramienta eléctrica. La utilización de accesorios que no sean originales FEIN pro- vocan un sobrecalentamiento y deterioro de la herramienta eléctrica.
  • Page 51 OBJ_BUCH-0000000113-001.book Page 51 Wednesday, April 17, 2013 10:01 AM Selección del sentido de giro Fig. 5 (Figura 5). Coloque el selector de sentido de giro en la posición central para evitar una puesta en marcha accidental, p. ej., durante el trans- porte.
  • Page 52 OBJ_BUCH-0000000113-001.book Page 52 Wednesday, April 17, 2013 10:01 AM Ajuste de la etapa velocidad Fig. 8 (Figura 8). Selector de velocidad Seleccione la 1ª velocidad para trabajar a bajas revoluciones con un torque elevado. Este ajuste es apropiado para taladrar con brocas de gran diámetro.
  • Page 53 OBJ_BUCH-0000000113-001.book Page 53 Wednesday, April 17, 2013 10:01 AM Trato del acumulador. Únicamente utilice y cargue el acumulador si su temperatura se encuentra dentro del mar- gen de operación de 0 °C – 45 °C (32 °F – 113 °F). Al comenzar a cargar el acumulador su temperatura deberá...

  • Page 54: Reparación Y Servicio Técnico

    Garantía. La garantía del producto se realiza de acuerdo a las regulaciones legales vigentes en el país de adquisición. Adicionalmente, FEIN ofrece una garantía ampliada de acuerdo con la declaración de garantía del fabricante FEIN. El material de serie suministrado con su herramienta eléctrica puede que no corresponda en su totalidad al material descrito o mostrado en estas instrucciones de servicio.
  • Page 55 OBJ_BUCH-0000000113-001.book Page 55 Wednesday, April 17, 2013 10:01 AM Accesorios incluidos en el suministro (Figura 12). Fig. 12 Cargador de acumuladores Batería Batería...
