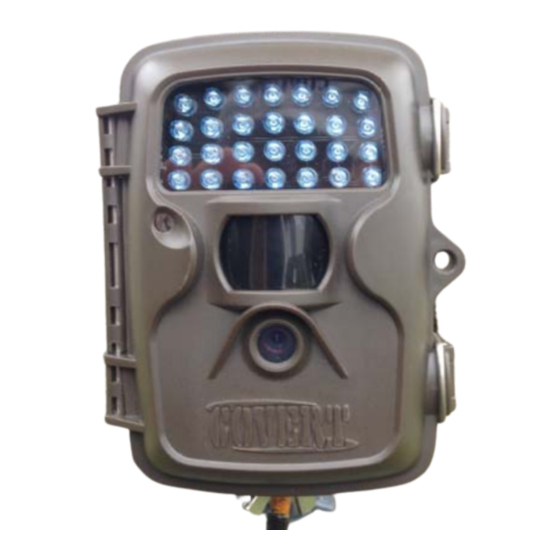

MPE5 Scouting Camera
Instruction Manual.


Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MPE5 and is the answer not in the manual?

Questions and answers

Related Manuals for Covert MPE5

Summary of Contents for Covert MPE5

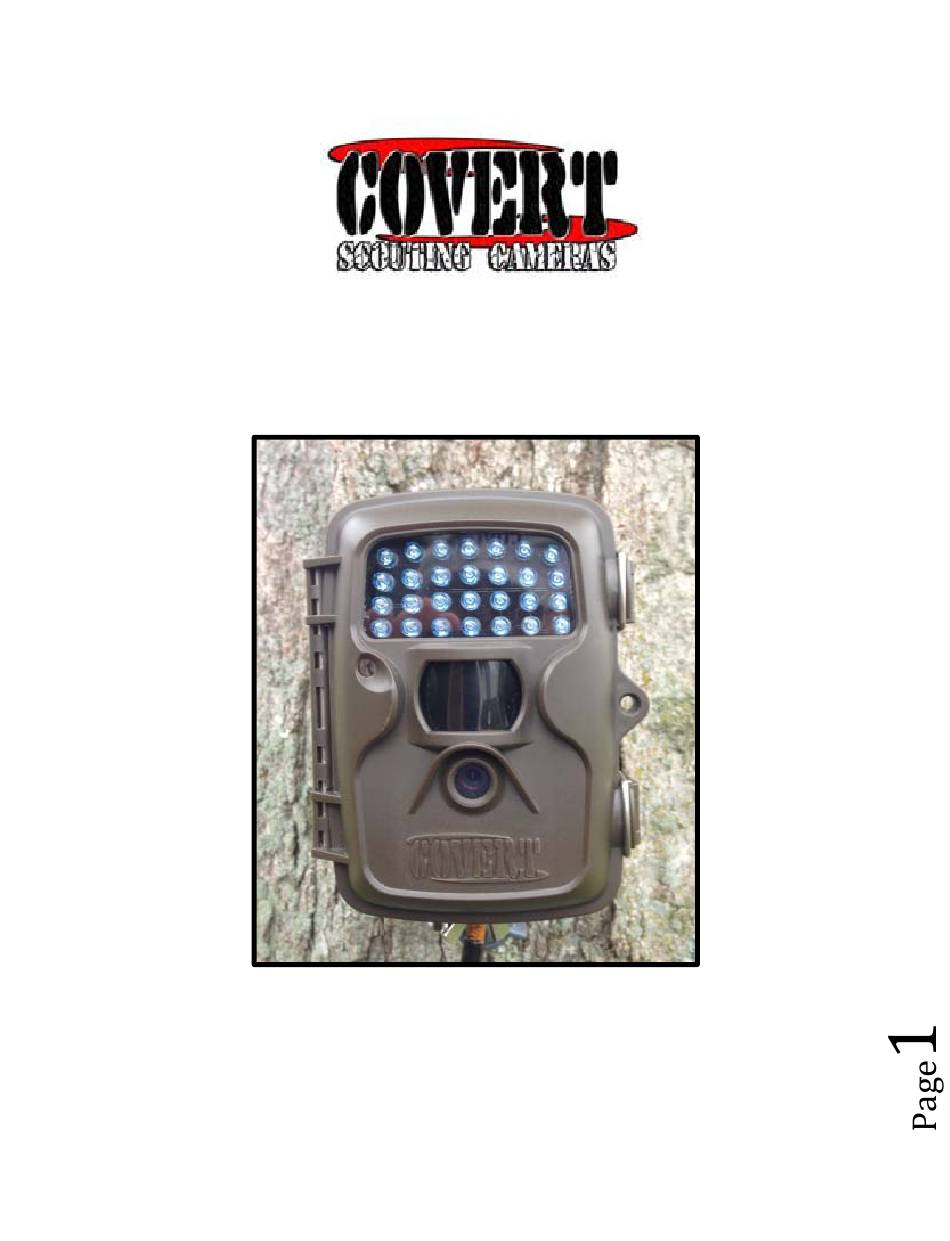

  • Page 1     MPE5 Scouting Camera   Instruction Manual.   ...

  • Page 2: Table Of Contents

      Table of Contents Button function diagram  .......... 3  Introduction ............. 4  Installing the batteries .......... 4  Installing the SD card .......... 5  Setting the camera options  ........ 6  Choosing the camera setting: ........ 9  Formatting the SD card. ......... 11  Tricks and tips on field setup ....... 144  Troubleshooting:  .......... 155  Warranty: ............... 16  Warranty Policy and Procedure: ...... 16   ...

  • Page 3: Button Function Diagram

      Button function diagram     Function table Digital read out       Menu  OK‐Save    settings      Figure 1  Navigation    arrows/test  photo      Mini  SD card  Selector    slot Aux.  switch  Power  ...

  • Page 4: Introduction

      Introduction Congratulations on your purchase of the 2013 MPE5  Scouting camera!  We truly value your business and  will strive to provide you top quality customer  service should you ever need help with any of our  products.   Check out our other products on our  website at www. Dlccovert.com.    Installing the batteries Your MPE5 can function on 4AA batteries.  For  improved battery life, use 8‐AA batteries.  Using  Lithium AA batteries can extend the battery life  significantly.    Install the batteries by sliding the top battery into  the sleeve first, then depressing the spring with the  other battery and snapping down in place.  Pay  attention to the (+) or (‐) molded into each sleeve to  determine if you insert the positive or negative end  into the sleeve first.  Negative battery terminal  always contacts the spring.      ...

  • Page 5: Installing The Sd Card

      Installing the SD card Before you can turn on the camera, you will need to  install a SD card in the bottom of the camera.  See  Figure 1 below for card orientation.  Push in until it  clicks and release.  To remove, repeat that process,  the card will pop out enough to remove.  You can  use any SD card size up to 16G.  You must have the  SD card in the camera to be able to turn the  camera on and set it up.       Figure 1...

  • Page 6: Setting The Camera Options

      Setting the camera options Slide the selector switch to the SETUP position.  You  will see the digital display light up with a 3 digit  number on it.  This is how many photos are on the  SD card.  (Fig. 2)                  Figure 2     ...
  • Page 7   PROGRAMMING THE CAMERA:  Press the MENU  button and the digital readout will have a E on the  screen.  (Fig. 3)                 Figure 3   When you see a E on the readout, this means you  are in the Date/Time function. Inside this function  you can set the Month/Day/Year/Hours/Minutes/  and even seconds if you like. ...
  • Page 8   Press the OK button to start setting up the  Date/Time information.  You will see a 01 flashing.  You will press the ▼  button repeatedly until you get the correct month  number 1‐12(Jan‐Dec).  Once you have that set, press the ► button to set  the date.  Again you will see a blinking number.   Press the ▼ button repeatedly until you reach the  proper date.    IMPORTANT NOTE: Use caution when getting close  to the number because if you accidently pass the  setting you want, you have to keep pressing the ▼  button all the way through   Press the ► button again to move to the Year  setting.  Again, press the ▼ arrow repeatedly until  you reach the correct year.  Press the ► button again to set the Hour.  Press the  ▼ button repeatedly until you see the correct hour.   The hours are in Military Time (0‐24). ...

  • Page 9: Choosing The Camera Setting

      Press the ► button again to set the Minutes and  repeat the same process you did with the rest of  the previous page settings.  If you want to set the  seconds as well, you will press the ► button one  last time and can adjust using the ▼ button.  Once  you are satisfied with your settings, press OK to  save the setting.  If you have to go back, keep  pushing the ► button until the setting you want to  return to is flashing.  Choosing the camera setting: Your MPE5 is has a fixed MP rating of 6MP.  You can  choose from 4 different preset camera options.  See  table 1 below to explain the settings.    30 sec 1 min 5 min 10 sec   Table 1 ...
  • Page 10   To choose a camera setting you will need to be in  the SETUP‐MENU mode.  Press the ▼ button until  you see the following on the Digital readout.  (Fig.4)                Figure 4  You will see A,b, C, d, E or F.  E and F are for setup  purposes, so you will be concerned with A‐D.  Press  the ▼ button repeatedly to choose setting A, b, C  or d.  Use the chart on the camera or the chart on  page 9 to determine which setting you want.  Press  OK when finished to save the setting. ...

  • Page 11: Formatting The Sd Card

      Formatting the SD card. If you get into the field and forgot to clear your SD  card before you went out, you can clear the  contents of the card using the Format option.    To format the SD card you will need to be in the  SETUP/MENU area and will need to press the ▼  button until you see letter F. (Fig. 5)  Press OK and  the camera will Format the SD card.  You will then  see a 000 on the digital readout.                Figure 5 ...
  • Page 12   Taking a test photo: You may want to use the scouting camera as a  stand alone camera.  If you want to do a test photo  do the following.  In ON mode, press the ►button  and the camera will snap a photo of whatever it’s  looking at.  AUXILIARY POWER:  Your camera comes with an  Auxiliary power jack.  If you want to hook up an  external 6V battery to power the camera, you can.   The jack necessary to make the connection is a  standard 4mm jack.    MINI USB:  Your camera comes with a mini USB  cable to hook up to your computer or TV to look at  the photos.  Plug the small jack of the cable into the  bottom of the camera.  Plug the USB end into the  USB port on your home computer or USB capable  television.  The USB will recognize the new  hardware and download the proper driver to view  the images or videos.  The screen on the camera will  say Mass Storage.  If the image files don’t  automatically open, you will need to open it using ...
  • Page 13   Windows Explorer to locate the camera.  It will  appear as a removable disk.       ...

  • Page 14: Tricks And Tips On Field Setup

      Tricks and tips on field setup  For best results, mount the camera  approximately 4 feet off the ground facing  straight forward as level as possible.   To enhance the flash, we recommend  positioning the camera in an area with a  backdrop to reflect the maximum amount of  light.  For instance, place the camera 20‐30’  from a field edge facing the woods.  For the  inside of timber, positioning the camera facing a  thicket approximately 20‐30’ away.   Try to set the camera up so it’s not facing  directly into the sun either in the morning or  the evening when game movement is at its  peak.   Use the Covert Tree60 mounting system to  mount the camera up higher pointing down on  them for a better look.  Works great when you  don’t have a straight tree to attach to.   Www.dlccovert.com.      ...
  • Page 15   Troubleshooting: ISSUE: Camera will not turn on.  POSSIBLE PROBLEM:    No SD card in the card slot   Corrupt SD card   Batteries are too low to power up camera  POSSIBLE SOLUTION:   Insert SD card in card slot   Try a different SD card   Install fresh batteries  If you are still having problems with your MPE5  after checking the above potential causes and  solutions please contact Customer Service at 877‐ 462‐1799 or e‐mail us at support@dlccovert.com  IMPORTANT NOTE:  If you have problems, do not  contact the retail store you purchased the product  from, contact us and we will be happy to take care  of you.   ...

  • Page 16: Warranty Policy And Procedure

      Warranty: DLC Covert warranties this product for a period of 1  year from the date of purchase.  This warranty only  covers manufacturer’s defects and does not cover  damage caused by misuse or abuse of the product.   If you have problems with this product, please do  not contact the store you purchased it from.   Contact DLC Customer service toll free at 877‐462‐ 1799 or e‐mail us at support@dlccovert.com.  Proof  of purchase will be required for replacement.  Warranty Policy and Procedure: Covert Scouting Cameras, Inc. warrants the cameras  will be free from defects in materials and  workmanship for a period of one (1) year from date  of purchase.  If the product proves defective during  the warranty period, Covert, at its option , will:  1. Repair the product by means of telephone  support, E‐mail or depot service at no charge  for parts or labor, shipping prepaid by  customer, return shipping prepaid by Covert.   (US only) Return shipping to be billed to ...
  • Page 17   customer and must be paid prior to shipping, if  camera is not found to be defective in materials  or workmanship.  2. Replace the product with a comparable product  which may be new or refurbished. (Warranty is  not extended beyond original purchase date.)  3. Covert recommends the customer first utilize  support materials shipped with the product,  product diagnostics, information contained on  the Web, and e‐mail support.  If unsuccessful,  to obtain service under this warranty, the  customer must notify Covert Telephone  Support or Covert Support e‐mail, of the defect  before the expiration of the warranty period.   Customers will provide appropriate assistance  to Telephone Support personnel to resolve  issues  If telephone support is unsuccessful, Covert or its  authorized dealer will instruct the customer on how  to receive warranty repaid as provided below.   Service is available in the United States. ...
  • Page 18    Outside the US, service is available through the  distributor/reseller of purchase.  All returns must have a RMA number   provided by Covert.  Copy of Proof of  Purchase required for all returns.  Covert is not responsible for lost or   damaged merchandise incurred during the  shipping process.  Insurance for returns is at the discretion of   the customer, additional chargers apply for  return shipping.  Covert reserves the right to charge for service in  exception cases.  A description of the depot process  may be obtained from the authorized Covert  reseller/distributor. Depot service is at Covert’s or  its authorized dealer’s sole discretion and is  considered an option of last resort.  In the maintenance of the product, Covert may use  new or equivalent to new parts, assemblies or  products for equal or improved quality.  All  defective parts, assemblies, and products become  the property of Covert.  Covert may require the ...
  • Page 19   return of parts, assemblies and products to a  designated Covert Depot or the Covert  representative from which the part, assembly, or  product was originally purchased.  Return and  claims will be handled according to the current  Covert procedure.  These warranties shall not apply to any defect,  failure or damage caused by improper use or  improper or inadequate maintenance and care.   Covert shall not be obligated under these  warranties:  a. To repair damage resulting from attempts  by personnel other than Covert  representatives to install, repair or service  the product unless directed by a Covert  representative.  b. To repair damage, malfunction or  degradation of performance resulting from  improper use or connection to incompatible  equipment or memory.  c. To repair damage, malfunction, or  degradation of performance caused by the ...
  • Page 20   use of non‐Covert supplies or consumables  or the use of Covert supplies not specified  for use with this product.  d. To repair an item that has been modified or  integrated with other products when the  effect of such modification or integration  increases the time or difficulty of servicing  the product or degrades performance or  reliability.  e. To perform user maintenance or cleaning or  to repair damage, malfunction.  To repair damage, malfunction or  degradation of performance resulting from  use of the product in an environment not  meeting the operating specifications set  forth in the user manual.  g. To repair damage, malfunction or  degradation of performance resulting from  failure to properly prepare and transport  the product as prescribed in published  product materials  h. Failure to register the product warranty  within 10 days of purchase. ...
  • Page 21   To replace items that have been refilled, are  used up, abused, misused, or tampered  with in any way.  To install replacement items that are not  considered customer replaceable.  k. To support software not supplied by Covert  To provide software or firmware updates or  upgrades.  Any service identified in the above list and provided  by Covert at the Customer’s request shall be  invoiced to the customer, at Covert’s then current  rates for parts, labor and shipping.  THE ABOVE WARRANTIES ARE GIVEN BY COVERT  WITH RESPECT TO THIS PRODUCT AND ITS RELATED  ITEMS IN LIEU OF ANY OTHER WARRANTIES,  EXPRESS OR IMPLIED. COVERT AND ITS VENDORS  DISCLAIM ANY IMPLIED WARRANTIES OF  MERCHANTABILITY OR FITNESS FOR A PARTICULAR  PURPOSE OR ANY SIMILAR STANDARD IMPOSED BY  APPLICABLE LEGISLATION.  COVERTS REPONSIBILITY  TO REPAIR, REPLACE, FOR DEFECTIVE PRODUCTS  AND RELATED ITEMS IS SOLE AND EXCLUSIVE ...
  • Page 22   REMEDY PROVIDED TO THE CUSTOMER FOR  BREACH OF THESE WARRANTIES.  Some states, provinces, and countries do not allow  the exclusion or limitation of incidental or  consequential damages or exclusions or limitation  on the duration of implied warranties or conditions,  so the above limitations or exclusions may not apply  to you.  This warranty gives you specific legal rights,  and you may also have other rights that vary by  state, province, or country.  TO THE EXTENT ALLOWED BY LOCAL LAW, EXCEPT  FOR THE OBLIGATIONS SPECIFICALLY SET FORTH IN  THIS WARRANTY STATEMENT, IN NO EVENT SHALL  COVERT AND ITS VENDORS BE LIABLE FOR ANY  INDIRECT, SPECIAL, INCIDENTAL OR  CONSEQUENTIAL DAMAGES (INCLUDING LOSS OF  PROFITS) WHETHER BASED ON CONTRACT, TORT,  OR ANY OTHER LEGAL THEORY AND IRRESPECTIVE  OF WHETHER COVERT OR THE VENDOR HAS  ADVANCE NOTICE OF THE POSSIBILITY OF SUCH  DAMAGES. ...
  • Page 23    ...
