Allen + Roth WL133MBK Manual

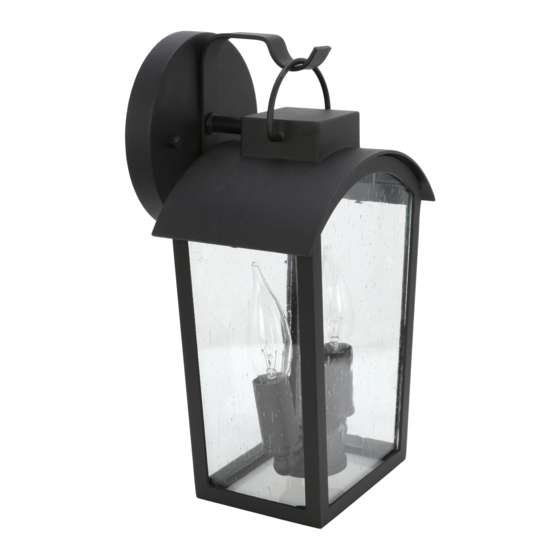

Outdoor wall lantern
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
welcoming • sophisticated • inspiring
APPROVED FOR USE
IN WET LOCATIONS
allen + roth
is a registered trademark
®
ITEM #2602001
of LF, LLC. All Rights Reserved.
OUTDOOR WALL LANTERN
MODEL #WL133MBK
Français p. 11
Español p. 21
Purchase Date
ATTACH YOUR RECEIPT HERE
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday.
VR20347
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WL133MBK and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Allen + Roth WL133MBK

Summary of Contents for Allen + Roth WL133MBK

  • Page 1 • sophisticated • inspiring APPROVED FOR USE IN WET LOCATIONS allen + roth is a registered trademark ® ITEM #2602001 of LF, LLC. All Rights Reserved. OUTDOOR WALL LANTERN MODEL #WL133MBK Français p. 11 Español p. 21 Purchase Date...

  • Page 2: Table Of Contents

    TABLE OF CONTENTS Package Contents ........................2 Hardware Contents ...........................3 Safety Information ........................3 Preparation ...........................4 Assembly Instructions ......................5 Care and Maintenance ......................10 Troubleshooting ........................10 Warranty ..........................10 PACKAGE CONTENTS PART DESCRIPTION QUANTITY Fixture Mounting Strap (preassembled to fixture (A)) Decorative Nut (preassembled to screw (D)) Screw (preassembled to mounting strap (B))

  • Page 3: Hardware Contents

    HARDWARE CONTENTS (shown actual size) Machine Wire Screw Connector Qty. 2 Qty. 3 SAFETY INFORMATION READ AND SAVE THESE INSTRUCTIONS. DANGER • For your protection and safety, carefully read and understand the information provided in this manual completely before attempting to assemble, install or operate this product. Failure to do so could lead to electrical shock, fire or other injuries that could be hazardous or even fatal.

  • Page 4: Preparation

    SAFETY INFORMATION WARNING • To avoid personal injury, the use of gloves may be necessary while handling fixture parts with sharp edges. • DO NOT suspend any fixture by the house wires. A fixture must always be mounted directly to a mounting strap which is first attached to the outlet box. Wire connectors will not support the weight of a fixture.

  • Page 5: Assembly Instructions

    ASSEMBLY INSTRUCTIONS Turn off circuit breakers and wall switch to the fixture supply line leads. DANGER: Failure to disconnect power supply prior to installation may result in serious injury or death. Remove existing fixture and disconnect all electrical wiring. Outlet Box Remove two decorative nuts (C) and rubber washers (E) from front of fixture (A) in order to remove mounting strap (B) from back of...
  • Page 6 ASSEMBLY INSTRUCTIONS Attach mounting strap (B) to outlet box (not included) using the existing washers and outlet box screws or the machine screws (BB). NOTE: If the outlet box screws required for your outlet box are of a different size than the machine screws (BB), consult with a licensed electrician Washers before proceeding.
  • Page 7 ASSEMBLY INSTRUCTIONS Unwrap BARE wire from BLACK and WHITE 4 4 6a wires on back of fixture (A). Prepare wire by stripping 1/2 inch of insulation from wire ends using wire strippers (not included). Connect BARE/GREEN ground wire from outlet box to BARE ground wire from fixture (A) using wire connector (AA).
  • Page 8 ASSEMBLY INSTRUCTIONS Wrap electrical tape (not included) around each individual wire connector (AA) down to the wire. WARNING: Make sure no bare wire or wire strands are visible after making connections. Push wire connectors (AA) gently into outlet box. Carefully push excess wiring into outlet box.
  • Page 9 ASSEMBLY INSTRUCTIONS 10. Install two 60-watt max. candelabra-base incandescent bulbs (not included) or CFL/LED equivalents. CAUTION: When replacing bulb(s), please allow bulb(s), fixture (A) and shade (G) to cool down before touching them. Bulb 11. Align screw holes on shade (G) with holes on fixture (A) and reinsert shade screws (H) previously removed.

  • Page 10: Care And Maintenance

    ASSEMBLY INSTRUCTIONS 6 13 13. After completing installation, caulk fixture (A) mounting surface with silicone weather sealant. WARNING: Failure to caulk fixture mounting surface with silicone weather sealant may result in water damage in outlet box, which may cause electrical malfunction or electrical shock.
  • Page 11 • sophisticated • inspiring APPROUVÉ POUR UNE UTILISATION DANS DES ENDROITSMOUILLÉS allen + roth ® est une marque de commerce ARTICLE #2602001 déposée de LF, LLC. Tous droits réservés. LANTERNE MURALE POUR L’EXTÉRIEUR MODÈLE #WL133MBK JOIGNEZ VOTRE REÇU ICI Date d’achat...

  • Page 12: Contenu De L'emballage

    TABLE DES MATIÈRES Contenu de l’emballage ....................... 12 Quincaillerie incluse ......................13 Consignes de sécurité ......................13 Préparation .......................... 14 Instructions pour l’assemblage .................... 15 Entretien ..........................20 Dépannage .......................... 20 Garantie ..........................20 CONTENU DE L’EMBALLAGE PIÈCE DESCRIPTION QUANTITÉ Luminaire Traverse (préassemblée au luminaire [A])

  • Page 13: Quincaillerie Incluse

    QUINCAILLERIE INCLUSE (grandeur réelle) Capuchon de Vis à connexion métaux Qté : 3 Qté : 2 CONSIGNES DE SÉCURITÉ VEUILLEZ LIRE ET CONSERVER CES INSTRUCTIONS. DANGER • Pour votre protection et votre sécurité, veuillez lire attentivement ce guide et vous assurer de comprendre l’information qu’il contient avant de tenter d’assembler, d’installer ou d’utiliser ce produit.

  • Page 14: Préparation

    CONSIGNES DE SÉCURITÉ AVERTISSEMENT • Portez des gants au besoin pour manipuler les pièces aux bords coupants afin de prévenir les blessures. • NE suspendez AUCUN luminaire par les fils électriques de la maison. Le luminaire doit toujours être fixé à une boîte de sortie ou à une traverse qui elle-même est reliée à la boîte de sortie. Les capuchons de connexion ne peuvent supporter le poids d’un luminaire.

  • Page 15: Instructions Pour L'assemblage

    INSTRUCTIONS POUR L’ASSEMBLAGE Mettez le disjoncteur et l’interrupteur mural hors tension afin de couper l’alimentation électrique des fils du luminaire. DANGER : Ne pas couper l’alimentation électrique avant l’installation peut entraîner des blessures graves voire mortelles. Retirez le luminaire en place et débranchez tout le câblage électrique.
  • Page 16 INSTRUCTIONS POUR L’ASSEMBLAGE Fixez la traverse (B) à la boîte de sortie (non incluse) à l’aide des vis et des rondelles existantes ou des vis à métaux (BB). REMARQUE : Si votre boîte de sortie nécessite des vis pour boîte de sortie dont la taille est différente de celle des vis à...
  • Page 17 INSTRUCTIONS POUR L’ASSEMBLAGE Dégagez le fil DÉNUDÉ des fils NOIR et BLANC 4 4 6a situés à l’arrière du luminaire (A). Préparez le fil en le dénudant sur 1,27 cm à partir de l’extrémité au moyen de pinces à dénuder (non incluses). Raccordez le fil de mise à...
  • Page 18 INSTRUCTIONS POUR L’ASSEMBLAGE Enroulez du ruban isolant (non inclus) autour de chaque capuchon de connexion (AA) jusqu’au fil. AVERTISSEMENT : Assurez-vous qu’aucun fil dénudé ni aucun brin de fil ne sont visibles après avoir établi les branchements. Poussez délicatement les capuchons de connexion (AA) dans la boîte de sortie.
  • Page 19 INSTRUCTIONS POUR L’ASSEMBLAGE Installez deux ampoules à incandescence à petit culot d’un maximum de 60 W (non incluses) ou des ampoules fluocompactes ou à DEL équivalentes. ATTENTION : Lorsque vous remplacez les ampoules, laissez les ampoules, le luminaire (A) et l’abat-jour (G) refroidir avant d’y toucher. Ampoule Alignez les trous dans l’abat-jour (G) avec les trous du luminaire (A) et réinstallez les vis...

  • Page 20: Entretien

    INSTRUCTIONS POUR L’ASSEMBLAGE 6 13 Une fois l’installation terminée, calfeutrez la surface de montage du luminaire (A) avec un agent d’étanchéité à base de silicone et résistant aux intempéries. AVERTISSEMENT : Si la surface de montage du luminaire n’est pas calfeutrée à l’aide d’un agent d’étanchéité...
  • Page 21 • sophisticated • inspiring HOMOLOGADO PARA UBICACIÓN MOJADA allen + roth ® es una marca registrada de ARTÍCULO #2602001 LF, LLC. Todos los derechos reservados. FAROL DE PARED MODELO #WL133MBK ADJUNTE SU RECIBO AQUÍ Fecha de compra ¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento de Servicio al Cliente al 1-866-439-9800, de lunes a domingo de 8 a.m.

  • Page 22: Contenido Del Paquete

    ÍNDICE Contenido del paquete ......................22 Aditamentos ........................23 Información de seguridad ....................23 Preparación .......................... 24 Instrucciones de ensamblaje ....................25 Cuidado y mantenimiento ....................30 Solución de problemas ......................30 Garantía ..........................30 CONTENIDO DEL PAQUETE PIEZA DESCRIPCIÓN CANTIDAD Lámpara Placa de montaje...

  • Page 23: Aditamentos

    ADITAMENTOS (se muestran en tamaño real) Conector de Tornillo para cables metal Cant. 3 Cant. 2 INFORMACIÓN DE SEGURIDAD LEA Y GUARDE ESTAS INSTRUCCIONES. PELIGRO • Por su propia protección y seguridad, lea atentamente y comprenda la información de este manual en su totalidad antes de intentar ensamblar, instalar o usar este producto.

  • Page 24: Preparación

    INFORMACIÓN DE SEGURIDAD LEA Y GUARDE ESTAS INSTRUCCIONES. ADVERTENCIA • Para evitar lesiones personales, puede ser necesario usar guantes al manipular las piezas de la lámpara con bordes filosos. • NUNCA cuelgue lámparas de los conductores de la casa. Siempre se debe montar la lámpara directamente en una caja de salida o una placa de montaje que esté...

  • Page 25: Instrucciones De Ensamblaje

    INSTRUCCIONES DE ENSAMBLAJE Apague los interruptores de circuito y el interruptor de pared para interrumpir el suministro de electricidad hacia la lámpara. PELIGRO: si no interrumpe el suministro de electricidad antes de la instalación, pueden producirse lesiones graves o la muerte. Retire la lámpara existente y desconecte el cableado eléctrico.
  • Page 26 INSTRUCCIONES DE ENSAMBLAJE Fije la placa de montaje (B) a la caja de salida (no se incluye) con las arandelas existentes y los tornillos de la caja de salida o los tornillos para metal (BB). NOTA: si el tamaño de los tornillos de la caja de salida requeridos para su caja es diferente Arandelas al de los tornillos para metal (BB), consulte a...
  • Page 27 INSTRUCCIONES DE ENSAMBLAJE Desenrolle el conductor DESNUDO de los 4 4 6a conductores NEGRO y BLANCO de la parte posterior de la lámpara (A). Prepare el conductor pelando 1,9 cm del aislamiento de sus extremos con las pinzas pelacables (no se incluyen). Conecte el conductor DESNUDO/VERDE de puesta a tierra de la caja de salida al conductor DESNUDO de puesta a tierra de la lámpara (A)
  • Page 28 INSTRUCCIONES DE ENSAMBLAJE Cubra con cinta aislante (no se incluye) cada conector de cables (AA) individual y colóquelos bajo del cable. ADVERTENCIA: asegúrese de que no haya conductores desnudos ni filamentos de conductores visibles después de hacer la conexión. Empuje los conectores de cables (AA) suavemente hacia la caja de salida.
  • Page 29 INSTRUCCIONES DE ENSAMBLAJE Instale dos bombillas incandescente de base candelabro de 60 vatios como máximo (no se incluye) o una bombilla CFL/LED equivalente. ADVERTENCIA: cuando reemplace la(s) bombilla(s), deje que esta(s) y la lámpara (A) se enfríen antes de tocarlas. Bombilla 11.

  • Page 30: Cuidado Y Mantenimiento

    INSTRUCCIONES DE ENSAMBLAJE 6 13 13. Luego de completar la instalación, calafatee la superficie de montaje de la lámpara (A) con sellador de silicona para todo clima. ADVERTENCIA: si no calafatea la superficie de montaje de la lámpara con un sellador de silicona para todo clima, se pueden producir daños causados por el agua en la caja de salida, lo que, a su vez, puede causar un...
