1
+
70
71
ON
ON
STOP
OFF
OFF
!
13) RIPRISTINO DELLE IMPOSTAZIONI DI FABBRICA (Fig.J)
ATTENZIONE riporta la centrale ai valori preimpostati da fabbrica e vengono cancellati tutti i radiocomandi in memoria.
ATTENZIONE! Un'errata impostazione può creare danni a persone, animali o cose.
- Togliere tensione alla scheda (Fig.J rif.1)
- Aprire l'ingresso Stop e premere contemporaneamente i tasti - e OK (Fig.J rif.2)
- Dare tensione alla scheda (Fig.J rif.3)
- Il display visualizza RST, entro 3s dare conferma premendo il tasto OK (Fig.J rif.4)
- Attendere che la prodedura venga terminata (Fig.J rif.5)
- Procedura terminata (Fig.J rif.6)
x 2
***
0---
ALT
Morsetto
20
AUX 0 - CONTATTO ALIMENTATO 24V
21
Logica Aux= 9 - Uscita MANUTENZIONE.
IL contatto rimane chiuso al raggiungimento del valore impostato nel parametro Manutenzione, per segnalare la richiesta di manutenzione.
Logica Aux= 10 - Uscita LAMPEGGIANTE E MANUTENZIONE.
Il contatto rimane chiuso durante la movimentazione delle ante. Se viene raggiunto il valore impostato nel parametro Manutenzione, a fine manovra, ad anta chiusa, il contatto per 4 volte si chiude per 10s e si apre
per 5s per segnalare la richiesta di manutenzione.
Parametro
Min.
Max.
0
250
manutenzione
TABELLA "B" - LOGICHE - (LOGIC)
Logica
Definizione
Configurazione
dell'uscita AUX 0.
AUX 0
20-21
Impostazione del
Livello
livello di
prote-
zione
protezione
Configurazione dell'u-
scita EXPO1/2 nella
EXPO1
scheda di espansione
EXPO2
ingressi/ uscite.
6-7
www.metalines.com

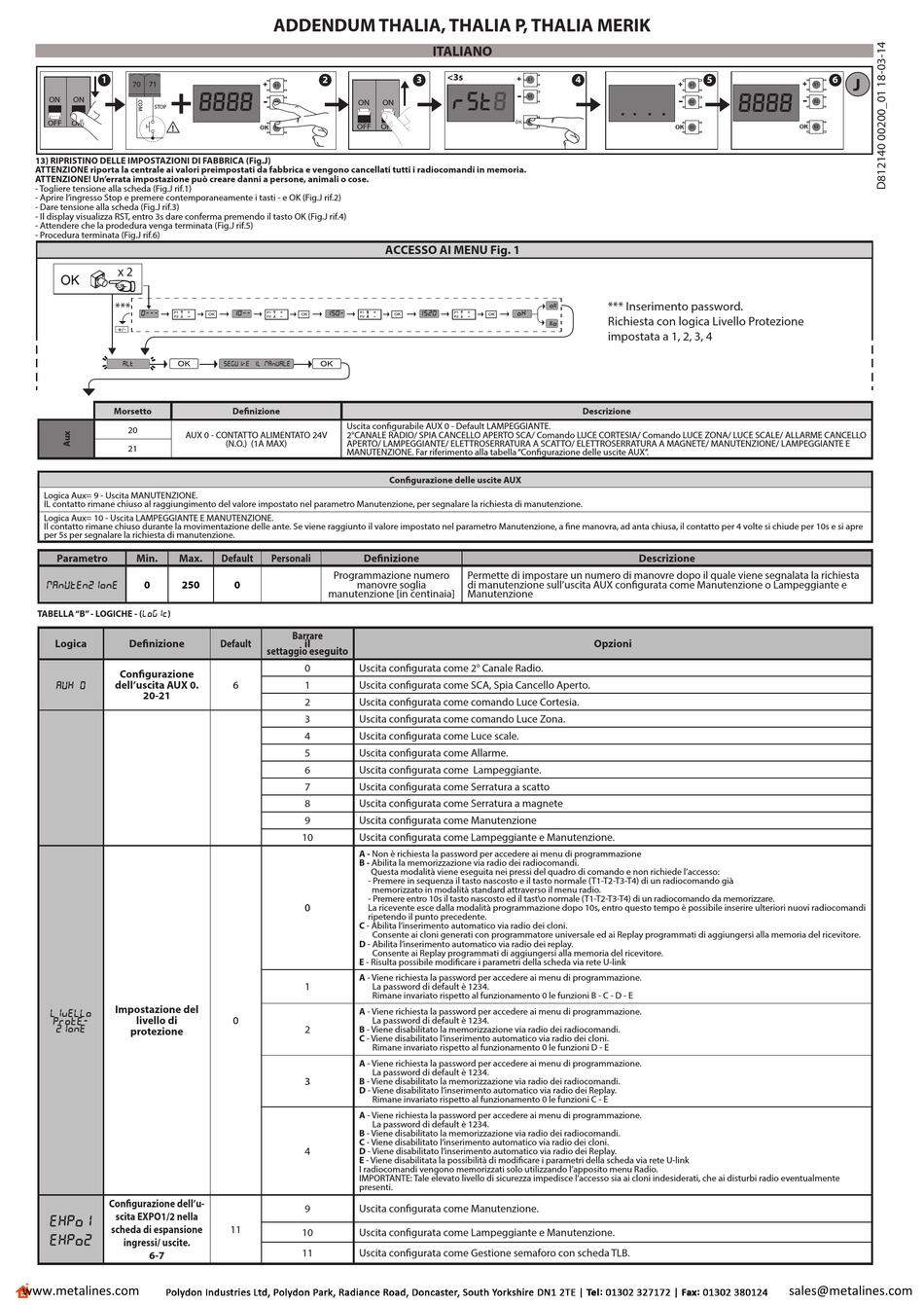

ADDENDUM THALIA, THALIA P, THALIA MERIK
2
+
S1
8888
-
ON
S2
OFF
OK
S3
10--
150-
SEGUIRE IL MANUALE
Definizione
Uscita configurabile AUX 0 - Default LAMPEGGIANTE.
2°CANALE RADIO/ SPIA CANCELLO APERTO SCA/ Comando LUCE CORTESIA/ Comando LUCE ZONA/ LUCE SCALE/ ALLARME CANCELLO
(N.O.) (1A MAX)
APERTO/ LAMPEGGIANTE/ ELETTROSERRATURA A SCATTO/ ELETTROSERRATURA A MAGNETE/ MANUTENZIONE/ LAMPEGGIANTE E
MANUTENZIONE. Far riferimento alla tabella "Configurazione delle uscite AUX".
Default
Personali
Definizione
Programmazione numero
0
manovre soglia
manutenzione [in centinaia]
Barrare
Default
il
settaggio eseguito
0
Uscita configurata come 2° Canale Radio.
6
1
Uscita configurata come SCA, Spia Cancello Aperto.
2
Uscita configurata come comando Luce Cortesia.
3
Uscita configurata come comando Luce Zona.
4
Uscita configurata come Luce scale.
5
Uscita configurata come Allarme.
6
Uscita configurata come Lampeggiante.
7
Uscita configurata come Serratura a scatto
8
Uscita configurata come Serratura a magnete
9
Uscita configurata come Manutenzione
10
Uscita configurata come Lampeggiante e Manutenzione.
A - Non è richiesta la password per accedere ai menu di programmazione
B - Abilita la memorizzazione via radio dei radiocomandi.
Questa modalità viene eseguita nei pressi del quadro di comando e non richiede l'accesso:
- Premere in sequenza il tasto nascosto e il tasto normale (T1-T2-T3-T4) di un radiocomando già
memorizzato in modalità standard attraverso il menu radio.
- Premere entro 10s il tasto nascosto ed il tast\o normale (T1-T2-T3-T4) di un radiocomando da memorizzare.
0
La ricevente esce dalla modalità programmazione dopo 10s, entro questo tempo è possibile inserire ulteriori nuovi radiocomandi
ripetendo il punto precedente.
C - Abilita l'inserimento automatico via radio dei cloni.
Consente ai cloni generati con programmatore universale ed ai Replay programmati di aggiungersi alla memoria del ricevitore.
D - Abilita l'inserimento automatico via radio dei replay.
Consente ai Replay programmati di aggiungersi alla memoria del ricevitore.
E - Risulta possibile modificare i parametri della scheda via rete U-link
A - Viene richiesta la password per accedere ai menu di programmazione.
1
La password di default è 1234.
Rimane invariato rispetto al funzionamento 0 le funzioni B - C - D - E
A - Viene richiesta la password per accedere ai menu di programmazione.
0
La password di default è 1234.
2
B - Viene disabilitato la memorizzazione via radio dei radiocomandi.
C - Viene disabilitato l'inserimento automatico via radio dei cloni.
Rimane invariato rispetto al funzionamento 0 le funzioni D - E
A - Viene richiesta la password per accedere ai menu di programmazione.
La password di default è 1234.
3
B - Viene disabilitato la memorizzazione via radio dei radiocomandi.
D - Viene disabilitato l'inserimento automatico via radio dei Replay.
Rimane invariato rispetto al funzionamento 0 le funzioni C - E
A - Viene richiesta la password per accedere ai menu di programmazione.
La password di default è 1234.
B - Viene disabilitato la memorizzazione via radio dei radiocomandi.
C - Viene disabilitato l'inserimento automatico via radio dei cloni.
4
D - Viene disabilitato l'inserimento automatico via radio dei Replay.
E - Viene disabilitata la possibilità di modificare i parametri della scheda via rete U-link
I radiocomandi vengono memorizzati solo utilizzando l'apposito menu Radio.
IMPORTANTE: Tale elevato livello di sicurezza impedisce l'accesso sia ai cloni indesiderati, che ai disturbi radio eventualmente
presenti.
9
Uscita configurata come Manutenzione.
11
10
Uscita configurata come Lampeggiante e Manutenzione.
11
Uscita configurata come Gestione semaforo con scheda TLB.
ITALIANO
<3s
3
+
S1
-
rst8
S2
ON
OK
S3
OFF
ACCESSO AI MENU Fig. 1
1520
ok
Configurazione delle uscite AUX
Permette di impostare un numero di manovre dopo il quale viene segnalata la richiesta
di manutenzione sull'uscita AUX configurata come Manutenzione o Lampeggiante e
Manutenzione
4
5
+
S1
-
8888
.
.
. .
S2
OK
S3
*** Inserimento password.
Richiesta con logica Livello Protezione
impostata a 1, 2, 3, 4
Descrizione
Descrizione
Opzioni
6
J
+
S1
-
S2
OK
S3
sales@metalines.com
