Owner's Manual
USB to Serial
Adapter
Model: U209-005-DB25
Español 13 • Français 25
Русский 37 • Deutsch 49
WARRANTY REGISTRATION
Register your product today and be automatically entered to
win an ISOBAR
surge protector in our monthly drawing!
®
tripplite.com/warranty
1111 W. 35th Street, Chicago, IL 60609 USA
tripplite.com/support
Copyright © 2022 Tripp Lite. All rights reserved.
1

Advertisement

Table of Contents
loading

Related Manuals for Tripp Lite U209-005-DB25

Summary of Contents for Tripp Lite U209-005-DB25

  • Page 1 Русский 37 • Deutsch 49 WARRANTY REGISTRATION Register your product today and be automatically entered to win an ISOBAR surge protector in our monthly drawing! ® tripplite.com/warranty 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support Copyright © 2022 Tripp Lite. All rights reserved.

  • Page 2: Package Contents

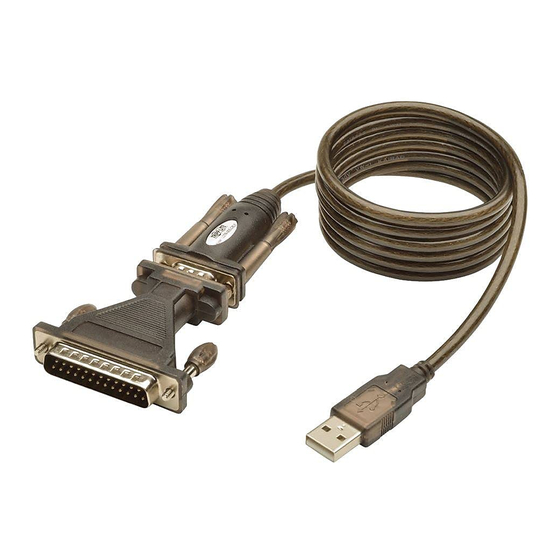

    Package Contents • U209-005-DB25 to Serial Adapter • DB9 to DB25 Adapter • Owner’s Manual Features • Supports data transfer rates up to 250 Kbps • External power not required • Supports remote wake up and power management • Premium double-shielded cable eliminates...

  • Page 3: System Requirements

    Android OS version 3.2 and above (see the Android compatibility list file on Tripp Lite’s website at tripplite.com) • Android-powered devices will require a USB Host Mode (OTG) cable such as Tripp Lite’s U052-06N to connect to the U209-005-DB25...

  • Page 4: Installation

    For non-Windows operating systems, reference the installation files on Tripp Lite’s website at tripplite.com. Compatible Android devices do not require a driver for use with the U209-005-DB25, but do require that a terminal server application be downloaded. The Prolific PL2303GS USB-UART app is recommended and can be found in the Google Play Store.
  • Page 5 Installation 2. When the driver installer program launches, click the Next button to start installation.
  • Page 6 Installation 3. The driver installation begins. A progress bar tracks where you are in the installation process.
  • Page 7 Finish button to close out of the program. 5. (Optional) Connect the DB9 to DB25 adapter to the U209-005-DB25’s DB9 port. 6. Connect the U209-005-DB25 to an available USB port on your computer. Windows will detect the adapter and assign it a COM port upon completing the installation.
  • Page 8 Installation 7. To verify that your adapter has been successfully installed, navigate to your computer’s Control Panel and open the Device Manager screen. The adapter will appear in the Ports section, with its assigned COM port next to it.
  • Page 9 Pinout RS-232 DB9 Pinout DB9/DB25 Adapter Pinout Pin Assignment Pin Assignment Conn.1 Conn.2 Conn.1 Conn.2 CONN.1 CONN.2 CONN.1 CONN.2 DB25 MALE DB9 FEMALE DB25 MALE DB9 FEMALE...

  • Page 10: Warranty And Product Registration

    Warranty and Product Registration 3-Year Limited Warranty TRIPP LITE warrants its products to be free from defects in materials and workmanship for a period of three (3) years from the date of initial purchase. TRIPP LITE’s obligation under this warranty is limited to repairing or replacing (at its sole option) any such defective products.
  • Page 11 PRODUCT REGISTRATION Visit tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically entered into a drawing for a chance to win a FREE Tripp Lite product!* * No purchase necessary.

  • Page 12: Regulatory Compliance

    • Consult the dealer or an experienced radio/TV technician for help. Any changes or modifications to this equipment not expressly approved by Tripp Lite could void the user’s authority to operate this equipment. WEEE Compliance Information for Tripp Lite Customers...

  • Page 13: Manual Del Propietario

    Manual del Propietario Adaptador USB a Serial Modelo: U209-005-DB25 English 1 • Français 25 Русский 37 • Deutsch 49 1111 W. 35th Street, Chicago, IL 60609, EE. UU. tripplite.com/support Copyright © 2022 Tripp Lite. Todos los derechos reservados.

  • Page 14: Contenido Del Empaque

    Contenido del Empaque • U209-005-DB25 - Adaptador USB a Serial • Adaptador DB9 a DB25 • Manual del Propietario Características • Soporta velocidades de transferencia de datos de hasta 250 Kbps • No necesita alimentación externa. • Admite las funciones de encendido remoto y administración de la alimentación.

  • Page 15: Requisitos Del Sistema

    Servidor Central USB (OTG) y Android OS versión 3.2 y superior (consulte el archivo de la lista de compatibilidad con Android en el sitio web de Tripp Lite en tripplite.com) • Los dispositivos con sistema Android requerirán un cable de Modo de Servidor...

  • Page 16: Instalación

    Tripp Lite en tripplite.com. Los dispositivos compatibles con Android no requieren un controlador para usarse con el U209-005-DB25, pero sí requieren que se descargue una aplicación de servidor de terminal. Se recomienda la prolífica aplicación USB-UART PL2303GS y puede encontrarse...
  • Page 17 Instalación 2. Cuando se inicie el programa de Instalador de controladores, haga clic en el botón Next para iniciar la instalación.
  • Page 18 Instalación 3. Comienza la instalación del controlador. Una barra de avance rastrea donde usted está en el proceso de instalación.
  • Page 19 5. (Opcional) Conecte el adaptador DB9 a DB25 al puerto DB9 del U209-005-DB25. 6. Conecte el U209-005-DB25 a un puerto USB disponible en su computadora. Windows detectará el adaptador y asignará un puerto COM al completar la instalación.
  • Page 20 Instalación 7. Para comprobar que el adaptador se ha instalado correctamente, vaya a Panel de Control de su computadora y abra la pantalla de administrador de dispositivos. El adaptador aparecerá en la sección de Puertos, con su puerto COM asignado junto con él.
  • Page 21 Pinouts Pinout DB9 RS-232 Adaptador Pinout DB9/DB25 Asignación de Pin Assignment Terminales Conn.1 Conn.2 Conn.1 Conn.2 CONN.1 CONN.2 CONN.1 CONN.2 DB25 MACHO DB9 HEMBRA DB25 MALE DB9 FEMALE...
  • Page 22 Mercancía [RMA] de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los productos deben ser devueltos a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y deben incluir una breve descripción del problema y un comprobante de la fecha...
  • Page 23 EMERGENTES QUE SURJAN COMO RESULTADO DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, TRIPP LITE no es responsable por ningún costo, como pérdida de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones,...
  • Page 24 • Enviar el equipo nuevo para reciclaje una vez que finalmente se convierta en residuo Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.

  • Page 25: Manuel De L'utilisateur

    Manuel de l'utilisateur Adaptateur de USB à série Modèle : U209-005-DB25 English 1 • Español 13 Русский 37 • Deutsch 49 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support Droits d'auteur © 2022 Tripp Lite. Tous droits réservés.

  • Page 26: Contenu De L'emballage

    Contenu de l'emballage • Adaptateur de U209-005-DB25 à série • Adaptateur de DB9 à DB25 • Manuel de l'utilisateur Caractéristiques • Prend en charge des débits de transfert de données pouvant atteindre jusqu'à 250 Kbps • Ne nécessite aucune alimentation externe •...

  • Page 27: Configuration Requise

    (consulter le fichier de la liste de compatibilité Android sur le site Web de Tripp Lite à tripplite.com) • Les appareils alimentés par Android nécessiteront un câble en mode hôte USB (OTG) comme le câble U052-06N de Tripp Lite pour se connecter au U209-005-DB25.

  • Page 28: Installation

    Web de Tripp Lite en visitant tripplite.com. Les appareils Android compatibles ne nécessitent pas de pilote pour être utilisés avec le U209-005-DB25, mais exigent le téléchargement d'une application de serveur pour terminal. L'application Prolific PL2303GS USB-UART est recommandée et se trouve dans le Google Play...
  • Page 29 Installation 2. Lorsque le programme d'installation du pilote démarre, cliquer sur le bouton Next (suivant) pour commencer l'installation.
  • Page 30 Installation 3. L'installation du pilote commence. Une barre de progression suit la progression du processus d'installation.
  • Page 31 Finish (terminer) pour fermer le programme. 5. (Facultatif) Raccorder l'adaptateur DB9 à DB25 au port DB9 du U209-005-DB25. 6. Raccorder le U209-005-DB25 à un port USB disponible sur l'ordinateur. Windows détectera l'adaptateur et lui attribuera un port COM une fois l'installation terminée.
  • Page 32 Installation 7. Pour vérifier la réussite de l'installation de l'adaptateur, naviguer vers le Control Panel (panneau de configuration) de l'ordinateur, puis ouvrir l'écran Device Manager (gestionnaire de périphériques). L'adaptateur s'affichera dans la section Ports avec le port COM lui ayant été attribué à ses côtés.
  • Page 33 Disposition des broches Brochage de RS-232 DB9 Brochage de l'adaptateur DB9/DB25 Affectation Pin Assignment des broches Conn.1 Conn.2 Conn.1 Conn.2 CONN.1 CONN.2 CONN.1 CONN.2 DB25 MÂLE DB9 FEMELLE DB25 MALE DB9 FEMALE...

  • Page 34: Garantie

    (3) ans à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux.
  • Page 35 CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits...

  • Page 36: Conformité Réglementaire

    Conformité réglementaire Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne) En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de...
  • Page 37 Руководcтво пользoвателя Переходник USB – последовательный порт Модель: U209-005-DB25 English 1 • Español 13 Français 25 • Deutsch 49 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support Copyright © 2022 Tripp Lite. Перепечатка запрещается.
  • Page 38 Содержимое упаковки • Переходник для последовательного порта U209-005-DB25 • Переходник DB9 ― DB25 • Pуководство пользователя Функциональные возможности • Поддержка скоростей передачи данных до 250 кбит/с • Отсутствие необходимости во внешнем источнике питания • Поддержка дистанционного управления электропитанием и активизацией...
  • Page 39 • Совместим с устройствами на базе Android™ (планшетами/телефонами) с поддержкой режима USB Host (OTG) и Android OS версии 3.2 и выше (см. файл списка совместимости с Android на сайте компании Tripp Lite по адресу tripplite.com) • Для подключения модели U209-005-DB25 к устройствам...
  • Page 40 установки драйвера на компьютер с ОС Windows 7. Этапы установки аналогичны для других операционных систем Windows. Для операционных систем, отличных от Windows, см. установочные файлы на сайте компании Tripp Lite по адресу tripplite.com. Совместимые устройства на базе Android не требуют драйвера для использования с устройством U209-005-DB25, но требуют загрузки...
  • Page 41 Установка 2. После запуска программы установки драйвера нажмите на «Далее» для запуска установки.
  • Page 42 Установка 3. Начинается установка драйвера. Индикатор прогресса отслеживает ход установки.
  • Page 43 4. По окончании процесса установки нажмите на кнопку Завершить для закрытия программы. 5. (Необязательно) Подключите переходник DB9 – DB25 к порту DB9 устройства U209-005-DB25. 6. Подключите устройство U209-005-DB25 к свободному UBS- порту своего компьютера. После завершения установки драйвера Windows распознает переходник и присвоит ему COM-порт.
  • Page 44 Установка 7. Для проверки правильности установки переходника войдите в Панель управления (Control Panel) своего компьютера и откройте окно "Диспетчер устройств" (Device Manager). Установленный переходник должен появиться в разделе Порты (Ports) с указанием номера присвоенного ему COM-порта.
  • Page 45 Схема разводки контактов Распиновка RS-232 DB9 Распиновка переходника DB9 – DB25 Pin Assignment Разводка контактов Раз.1 Раз.2 Conn.1 Conn.2 РАЗЪЕМ 1 РАЗЪЕМ 2 CONN.1 CONN.2 DB25 DB9 (ГНЕЗДОВОЙ) DB25 MALE DB9 FEMALE (ШТЕКЕРНЫЙ)
  • Page 46 Гарантийные обязательства Ограниченная гарантия сроком 3 года Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение трех (3) лет с момента первоначальной покупки. Oбязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий.
  • Page 47 ОСОБЫМИ ОБCТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В CЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОCТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря...
  • Page 48 на эквивалентной основе (в зaвисимости от конкретной страны) • Отправку нового обoрудования на переработку после окончательной выработки его ресурса Компания Tripp Lite постоянно совершенствует свою продукцию. B связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от...
  • Page 49 Benutzerhandbuch USB-zu-Seriell -Adapter Modell: U209-005-DB25 English 1 • Español 13 Français 25 • Русский 37 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support Copyright © 2022 Tripp Lite. Alle Rechte vorbehalten.
  • Page 50 Lieferumfang • U209-005-DB25-zu-Seriell-Adapter • DB9-zu-DB25-Adapter • Bedienungsanleitung Ausstattung • Unterstützt Datenübertragungsraten bis zu 250 Kbit/s • Keine externe Stromversorgung erforderlich. • Unterstützt Remote Wake-Up und Power Management • Ein hochwertiges, doppelt abgeschirmtes Kabel verhindert Übersprechen und reduziert EMI/RFI-Störungen...
  • Page 51 USB Host Mode (OTG) und Android OS Version 3.2 und höher (siehe die Android- Kompatibilitätsliste auf der Website tripplite.com von Tripp Lite) • Android-betriebene Geräte erfordern ein USB Host Mode-Kabel (OTG), z. B. das U052-06N von Tripp Lite, für den Anschluss an den U209-005-DB25...

  • Page 52: Installation

    Installationsdateien auf der Website tripplite. com von Tripp Lite. Kompatible Android-Geräte benötigen keinen Treiber für die Verwendung mit dem U209-005-DB25, erfordern jedoch, dass eine Terminalserver-Anwendung heruntergeladen wird. Die Prolific PL2303GS USB-UART-App wird empfohlen und ist im Google Play Store erhältlich.
  • Page 53 Installation 2. Wenn das Treiber-Installationsprogramm geöffnet wird, klicken Sie auf die Schaltfläche Weiter, um die Installation zu starten.
  • Page 54 Installation 3. Die Treiberinstallation wird gestartet. Eine Statusleiste zeigt den Status der Installation...
  • Page 55 5. (Optional) Schließen Sie den DB9-zu- DB25-Adapter an den DB9-Anschluss des U209-005-DB25 an. 6. Schließen Sie den U209-005-DB25 an einen verfügbaren USB-Anschluss Ihres Computers an. Nach Abschluss der installation erkennt Windows den Adapter und ordnet ihm einen COM-Anschluss zu.
  • Page 56 Installation 7. Um zu überprüfen, ob Ihr Adapter erfolgreich installiert wurde, navigieren Sie auf Ihrem Computer zur Systemsteuerung und öffnen Sie den Bildschirm Geräte-Manager. Der Adapter wird im Abschnitt Anschlüsse mit seinem zugeordneten COM-Anschluss angezeigt.
  • Page 57 Pinbelegung RS-232 DB9-Pinbelegung DB9/DB25-Adapter-Pinbelegung Pinbelegung Pin Assignment Conn.1 Conn.2 Conn.1 Conn.2 ANSCHLUSS.1 ANSCHLUSS.2 CONN.1 CONN.2 DB25-STECKER DB9-BUCHSE DB25 MALE DB9 FEMALE...

  • Page 58: Garantie

    Garantie 3 Jahre eingeschränkte Garantie TRIPP LITE garantiert, dass seine Produkte für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Die Verpflichtung von TRIPP LITE im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte.
  • Page 59 Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen. MIT AUSNAHME DER OBIGEN BESTIMMUNGEN IST TRIPP LITE UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN...
  • Page 60 Geräts (dies variiert je nach Land) • Rücksendung der neuen Geräte zum Recyling, wenn ihr Lebenszyklus abgelaufen ist Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.
