Onix OIA92 Owner's Manual

Onix OIA92 Owner's Manual

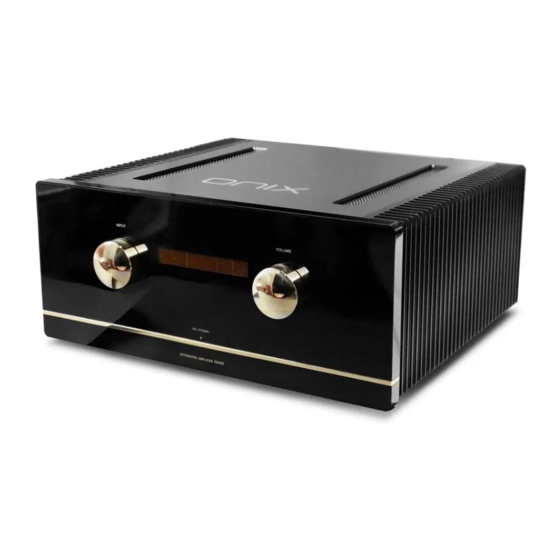

Integrated amplifier

Advertisement

Quick Links

OWNER
'S
MANUAL
OIA92
INTEGRATED AMPLIFIER
INPUT
VOLUME
ON / STANDBY
INTEGRATED AMPLIFIER
OIA92

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the OIA92 and is the answer not in the manual?

Questions and answers

Summary of Contents for Onix OIA92

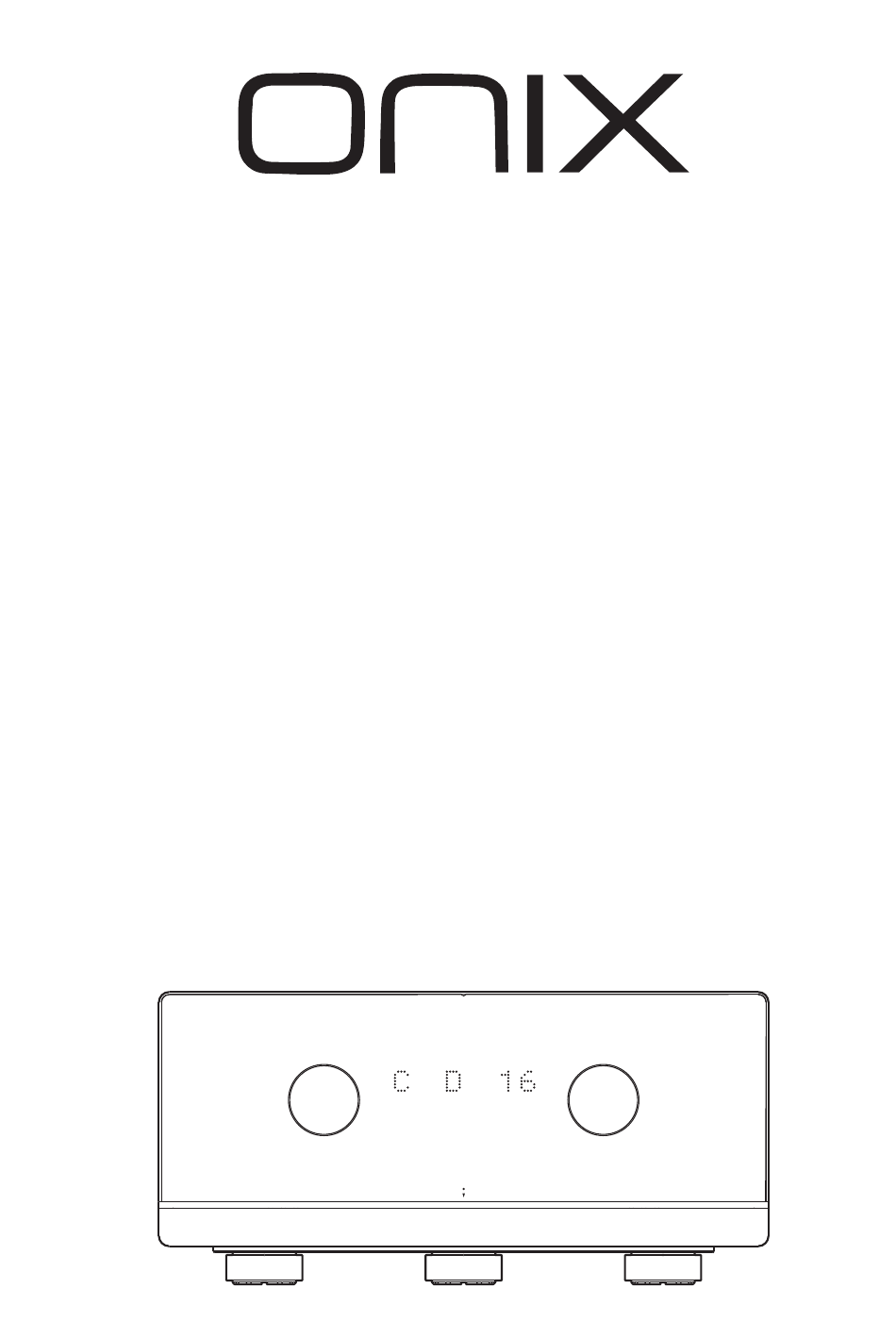

  • Page 1 OWNER MANUAL OIA92 INTEGRATED AMPLIFIER INPUT VOLUME ON / STANDBY INTEGRATED AMPLIFIER OIA92...
  • Page 2: Notices For Use

    Notices for Use CAUTION: RISK OF ELECTRIC SHOCK. DO NOT OPEN. The lightning flash with an arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of un-insulated dangerous voltage within the product s enclosure which may be of sufficient magnitude to constitute a risk of electric shock. The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the product.
  • Page 3: Names Of Parts

    100V - 120V: T16AL AC IN POWER 220V - 240V: T10AL ~ 2 2 0 V / 5 0 H z ONIX ENGLAND ELECTRONICS LTD 12 13 15 16 1. Bluetooth antenna AC input socket (fuse attached) 2. USB DAC signal input interface 11.
  • Page 4 100V - 120V: T16AL AC IN POWER 220V - 240V: T10AL ~ 2 2 0 V / 5 0 H z ONIX ENGLAND ELECTRONICS LTD XLR signal input interface Gain switch 2. PHONO player signal input interface 8. Ground terminal 3.
  • Page 5: Remote Control Diagram

    Remote Control Diagram MUTE DIMMER Mute button Brightness adjusting button TUNING PRESET FREQ BAND ENTER MENU FAVORITE INPUT VOLUME Volume up button Input shift selection button Volume down button CD INPUT HOME RETURN CD/AMP Device mode shift button (placing at CD/AMP position) Standby switch button XRC 3C Notes:...
  • Page 6 Operation Instructions Preparations 1. Properly connect the power line, signal line of the device and the amplifier, and make sure the connection of the output line of the amplifier has no short circuit. Rotate the volume adjusting knob counterclockwise to the minimal position. “...
  • Page 7: Troubleshooting

    1. Switch the input to Bluetooth BT mode. 2. Open Bluetooth settings on your device and search for new devices. 。 “ONIX OIA92” 3. Amplifier will show up as 4. Pair it with your device and let it connect. USB Setting 1.
  • Page 8: Technical Specification

    Technical Specification Input sensitivity rate 300mV (RCA); 600mV (XLR) (H GAIN) 600mV (RCA); 1.2V (XLR) (L GAIN) Frequency response: 10Hz-30KHz (-1dB) Player input sensitivity rate (MM) 2mV (H GAIN) 4mV (L GAIN) <0.009% (5W) Maximum output power 360W/4 Ohm×2; 200W/8 Ohm×2 (Stereo) 500W/8 Ohm (Mono) >98dB USB input...
  • Page 9 使用注意事项 注意:为防电击,请勿打开机盖。 等边三角形中有箭头闪电符号的图形表示警告使用者在产品内有高 压电,会导致人为的触电。 等边三角形中有叹号的图形表示警告使用者该设备有重要的操作和 维护指示。 1. 不可自行开启本机进行维修或改造!本产品不设有用户自行检修的零件,本机的维修须请具备专业资 格的人员进行。开启机器及随意改造内部电路会令检修人员难以维修本机,而且会对机器造成性能或 质量的影响。 2. 为了充分通风,设备背面和两侧应最少保留10cm,顶部应最少保留20cm的空间。 3. 设备不应遭受水滴或水溅,机器上不应放置诸如花瓶一类的装满液体的物品。 4. 通风孔不要覆盖诸如报纸、桌布和窗帘等物品而防碍通风。 5. 设备上不要放置裸露的火焰源,如点燃的蜡烛。 6. 设备应当连接到带保护接地连接的电网电源输出插座上。 7. 用电源插头和器具耦合器作为断开装置,断开装置应当保持能方便地操作。 8. 必须遵照电池废弃的相关地方条例来废弃旧电池。 9. 仅适用于海拔2000m以下地区安全使用,标志见图1。 图1 图2 10. 仅适用于非热带气候条件下安全使用,标志见图2。...
  • Page 10 USE ONLY WITH A 250V FUSE 100V - 120V: T16AL AC IN POWER 220V - 240V: T10AL ~ 2 2 0 V / 5 0 H z ONIX ENGLAND ELECTRONICS LTD 12 13 15 16 1. 蓝牙天线 7. 模式选择开关 (置于STEREO) 13. AUX信号输入接口...
  • Page 11 USE ONLY WITH A 250V FUSE 100V - 120V: T16AL AC IN POWER 220V - 240V: T10AL ~ 2 2 0 V / 5 0 H z ONIX ENGLAND ELECTRONICS LTD 1. XLR信号输入接口 5. 扬声器输出接口“-”极 9. 交流电源输入插座 (带保险管) 2. PHONO唱机信号输入接口 6. 模式选择开关 (置于MONO) 10.
  • Page 12 遥控器示意图 MUTE DIMMER 静音键 显示亮度调节键 TUNING PRESET FREQ BAND ENTER MENU FAVORITE INPUT VOLUME 音量增加键 输入切换选择键 音量减小键 CD INPUT HOME RETURN CD/AMP 机型切换键 置于CD/AMP状态 注: 遥控器未标示按键非本机功 待机开关键(长按) 能,操作无效属正常现象。 XRC 3C 电池安装 1. 打开电池盖。 2. 装入两节七号电池,确认电池正负极安装正确。 3. 盖上电池盖。...
  • Page 13 操作说明 准备工作 1. 首先连接好机器的电源线、信号线及扬声器等输入输出线,确认扬声器输出线连接无短路,并将机器的 音量旋钮逆时针旋到最小的位置。 2. 将后板上的电源开关置于“ON”位置,面板上的“ON/STANDBY”指示灯点亮为红色,此时可触摸面 板上金属条的任何位置(1秒以上)或长按遥控器上的〈CD/AMP〉键,指示灯变为绿色。约3秒钟后继电器 吸合,选择相对应的输入接口,再将音量旋钮顺时针慢慢旋到音量合适位置,机器进入正常工作状态。 3. 要关闭本机电源时,触摸面板上金属条的任何位置(1秒以上)或长按遥控器上的〈CD/AMP〉键,指示灯 变为红色,此时机器处于待机状态,再将后板上的电源开关置于“OFF”位置即可关闭本机电源。 4. 若长时间不使用本机,请将与机器连接的交流电源线插头拔下。 输入切换 旋动面板上的〈INPUT〉旋钮或按遥控器上的〈INPUT 、 〉键可将音频切换到相对应的输入端口,显示 屏将显示当前输入。 音量调节 音量调节通过机器前面板上的〈VOLUME〉音量旋钮调节,逆时针方向旋转为减小音量,顺时针方向旋转 为增大音量。也可使用遥控器上的〈VOLUME +、-〉键对机器音量进行调节。 注:每次开机时须先检查音量旋钮是否调得太大,以免烧坏音箱。 静 音 1. 在放音状态下,按下遥控器上的〈MUTE〉键,显示屏显示“MUTE”字符,此时机器无声音输出。 2. 在静音状态下,再按下遥控器上的〈MUTE〉键一次,恢复正常放音状态。 输出保护 当机器输出过载时,本机保护电路的继电器将立即断开,显示屏上显示“PROTECT”字样,此时须关闭机 器电源,排除过载原因。等待约 5 分钟后,重新开机才能使机器正常工作。 增益调整 此功能为用户使用本机时搭配不同的器材(扬声器、信号源)时使用,当搭配低灵敏度的扬声器或信号源 输出电平较低时,请将增益选择开关置于“HIGH GAIN”位置;当搭配高灵敏的扬声器或信号源输出电平 较高时,请将增益选择开关置于“LOW GAIN”位置。 模式选择...
  • Page 14 Bluetooth 输入 1. 将信号源切换到“BT”状态。 2. 此时本机蓝牙会一直处于可以被搜索状态,打开手机或iPad等搜索蓝牙设备。 3. 在搜索到的设备中选择“ONIX OIA92”。 4. 设备连接好后,使用播放软件播放音乐即可。 USB设置 1. 将USB电缆从电脑连接到机器后板上。 2. 打开机器电源并旋动面板上的〈INPUT〉旋钮或按下遥控器上的〈INPUT 〉键,选择到对应的USB 输入信号。 3. 将随机附带的“USB驱动光盘”安装到电脑上。 4. 将电脑的“声音”选项进行设置,并把“扬声器 XMOS USB Audio”勾选为默认设备。 常见故障及排除 故障现象 可能的原因 处理办法 电源无法接通 电源插座接触不良或无电。 检查电源的来路,插紧插座。 音频电缆没接好。 正确连接音频电缆。 无声音 音量旋钮调到最小。 调节音量旋钮,使声音大小适当。 无遥控 遥控器的电池装反或耗尽。 重新安装电池或更换新电池。...
  • Page 15 技术规格 输入灵敏度 300mV(RCA); 600mV(XLR) (高增益) 600mV(RCA); 1.2V(XLR) ( 低 增益) 频率响应 10Hz-30KHz (-1dB) 唱机输入灵敏度 (MM) 2mV (高增益) 4mV (低 增益 ) 失真度 <0.009% (5W) 最大输出功率 360W/4Ω 2; 200W/8Ω 2 ( × × 立体声 500W/8Ω ( 单声道 信噪比 >98dB USB接收器规格 USB2.0; 32bit/768kHz DSD信号规格...
  • Page 16 Due to continuous improvement, every specification and design is subject to change at any time without further notice. ONIX ENGLAND ELECTRONICS LTD 由于产品不断改进,各项规格及设计随时更改,恕不另行通知。...
