Summary of Contents for Onix A-65

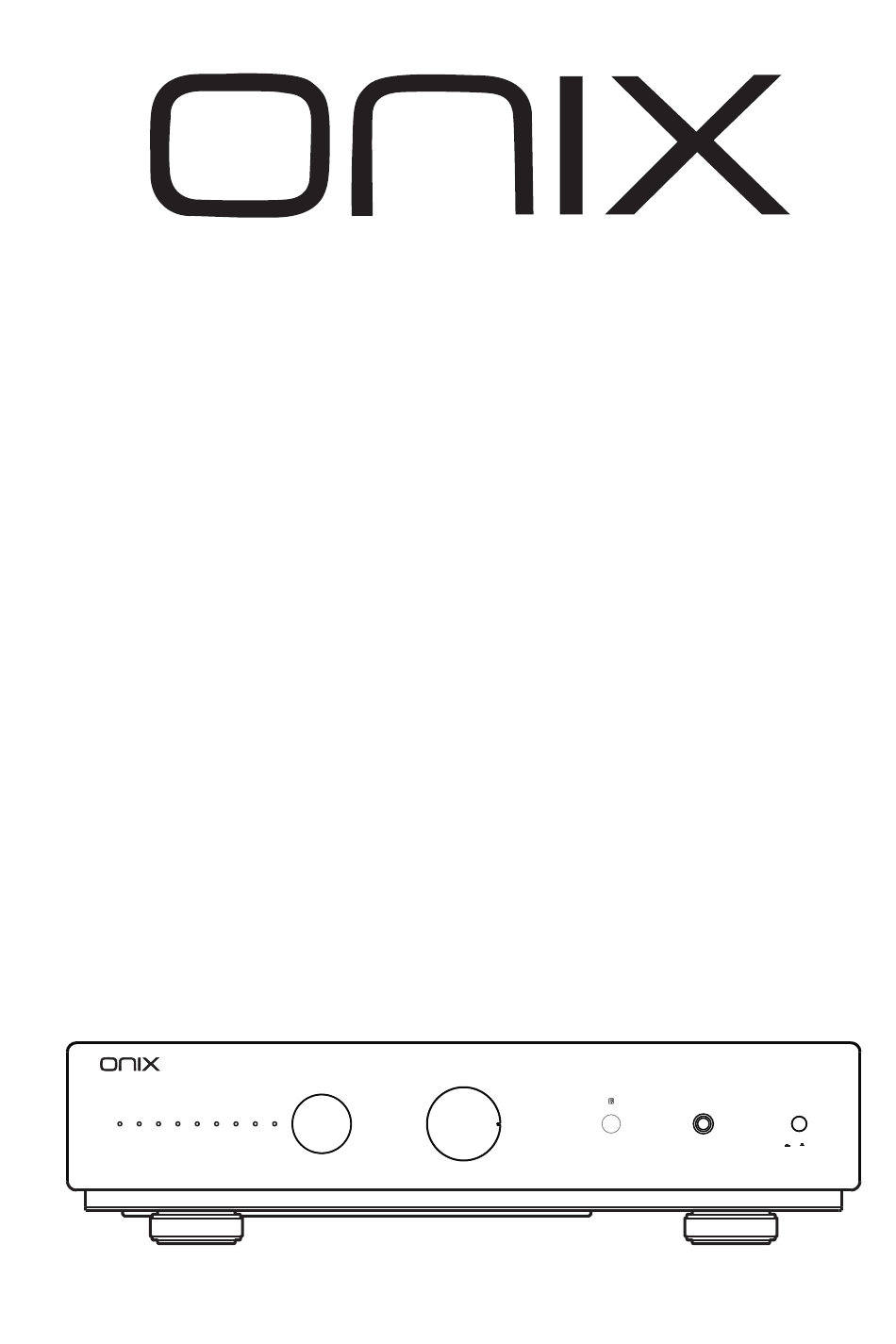

  • Page 1 OWNER MANUAL A-65 STEREO INTEGRATED AMPLIFIER SELECT VOLUME PHONE POWER TUNER TAPE BYPASS OPTICAL A-65 STEREO INTEGRATED AMPLIFIER...
  • Page 2: Notices For Use

    We thank you for purchasing this ONIX Stereo Integrated Amplifier. Please read all the safety and operating instructions before using the product. Retain the manual for future reference and adhere to all warnings in the manual or on the amplifier.
  • Page 3: Parts Name

    MODEL: A-65 220V - 240V: T3.15AL POWER CONSUMPTION: <200W SERIAL NO.: STEREO INTEGRATED AMPLIFIER ONIX ENGLAND ELECTRONICS LTD 9 10 1. Power input socket with fuse 8. TUNER audio-in jack 2. Right channel sound box terminal 9. DVD audio-in jack 3.
  • Page 4: Remote Control Function

    Remote Control Function MUTE DIMMER TUNING FREQ PRESET BAND ENTER MENU FAVORITE RETURN INPUT VOLUME Volume up Input selection Volume down CD INPUT PROG CD/AMP Model selection CD/AMP Please note that any key not XRC 3B allocated a function is not intended for use with this amplifier Pressing those keys will have no response.
  • Page 5 1. Switch the source to the "BT". 2. The A-65 will automatically enter the pairing mode (the BT indicator is flashing). 3. Open the Bluetooth settings on mobile phone or tablet. Select the "ONIX A-65" from the list of available devices.
  • Page 6: Troubleshooting

    Troubleshooting Possible causes Solution Fault No power Poor connection in socket or no utility. Check power source and connect socket tightly. Re-connect audio cables. Audio cable not connected. No sound Adjust volume to preferred level Volume knob is at min. Remote battery misplaced or depleted.
  • Page 7 欢迎购买 立体声综合扩大机,让我们借此机会向您表示诚挚的谢意。我们向您建 议:在动手操作之前,请仔细阅读此使用说明书,并注意存放好以备随时参考。 注意:为防电击,请勿打开机盖。 等边三角形中有箭头闪电符号的图形表示警告使用者在产品内有高压电, 会导致人为的触电。 等边三角形中有叹号的图形表示警告使用者该设备有重要的操作和维护 指示。 1. 不可自行开启本机进行维修或改造!本产品不设有用户自行检修的零件,本机的维修 须请具备专业资格的人员进行。开启机器及随意改造内部电路会令检修人员难以维修 本机,而且会对机器造成性能或质量的影响。 2. 为了充分通风,设备背面和两侧应最少保留10cm,顶部应最少保留20cm的空间。 3. 设备不应遭受水滴或水溅,机器上不应放置诸如花瓶一类的装满液体的物品。 4. 通风孔不要覆盖诸如报纸、桌布和窗帘等物品而防碍通风。 5. 设备上不要放置裸露的火焰源,如点燃的蜡烛。 6. 设备应当连接到带保护接地连接的电网电源输出插座上。 7. 用电源插头和器具耦合器作为断开装置,断开装置应当保持能方便地操作。 8. 必须遵照电池废弃的相关地方条例来废弃旧电池。 9. 仅适用于海拔2000m以下地区安全使用,标志见图1。 图1 图2 10. 仅适用于非热带气候条件下安全使用,标志见图2。...
  • Page 8 RIGHT LEFT FUSE 100V - 120V: T6.3AL MODEL: A-65 220V - 240V: T3.15AL POWER CONSUMPTION: <200W SERIAL NO.: STEREO INTEGRATED AMPLIFIER ONIX ENGLAND ELECTRONICS LTD 9 10 8. TUNER音频输入接口 1. 带保险管电源输入插座 9. DVD音频输入接口 2. 右声道音箱接线柱 10. CD音频输入接口 3. 左声道音箱接线柱 11. USB-PC信号输入接口...
  • Page 9 MUTE DIMMER TUNING FREQ PRESET BAND ENTER MENU FAVORITE RETURN INPUT VOLUME 音量增加键 输入切换选择键 音量减小键 CD INPUT PROG CD/AMP 机型切换键 置于CD/AMP状态 XRC 3B 注: 遥控器未标示按键非本机功 能,操作无效属正常现象。 1. 打开电池盖。 2. 装入两节七号电池,确认电池正负极安装正确。 3. 盖上电池盖。 1. 首先连接好机器的电源线、信号线及扬声器等输入输出线,确认扬声器输出线连接无短路,并将 机器的音量旋钮逆时针旋到最小的位置。 2. 将面板电源开关置于〈 ON〉状态,面板信号输入指示灯点亮。约3秒钟后继电器吸合,此时再 将音量旋钮顺时针慢慢旋到音量合适位置,机器进入正常工作状态。...
  • Page 10 3. 要关闭本机电源时,先将音量旋钮关至最小位置,再将电源开关键置于〈 OFF〉状态即可关闭 本机电源。 4. 若长时间不使用本机,请将与机器连接的交流电源线插头拔下。 旋动面板上的〈SELECT〉旋钮或按下遥控器上的〈INPUT 〉键可将音频切换到相对应的输入 端口,面板上的输入状态指示灯也相应点亮。 音量调节通过机器前面板上的〈VOLUME〉音量旋钮调节,逆时针方向旋转为减小音量,顺时针方 向旋转为增大音量。也可使用遥控器上的〈VOLUME +/-〉键对机器音量进行调节。 注:每次开机时须先检查音量旋钮是否调得太大,以免烧坏音箱。 当机器输出过载时,本机保护电路的继电器将立即断开,面板上的所有指示灯将同时闪亮并自动关 小音量旋钮,此时须关闭机器电源,排除过载原因。等待约 5 分钟后,重新开机才能使机器正常工 作。 1. 将信号源切换到 "BT" 状态。 2. 此时本机蓝牙会一直处于可以被搜索状态 (BT指示灯闪亮),打开手机或iPad等搜索蓝牙设备。 3. 在搜索到的设备中选择 "ONIX A-65"。 4. 设备连接好后 (BT指示灯 常 亮) ,使用播放软件播放音乐即可。 注:本机支持AAC,SBC,aptX,aptX-HD音频传输协议,当用户手机支持aptX ,aptX-HD功能 时,此传输方式会自动打开,给用户高品质音频体验。...
  • Page 11 故障现象 可能的原因 处理办法 电源无法接通 电源插座接触不良或无电。 检查电源的来路,插紧插座。 音频电缆没接好。 正确连接音频电缆。 无声音 音量旋钮调到最小。 调节音量旋钮,使声音大小适当。 无遥控 遥控器的电池装反或耗尽。 重新安装电池或更换新电池。 注: 如按以上方法还无法正常工作,请与当地经销商或维修点联络,必要时将机器送维修点检查。 输入灵敏度 205mV/47KΩ 最大输出功率 66W/8Ω 频率响应 10Hz-30KHz (-0.5dB) 声道分离度 >51dB 总谐波失真 <0.003% (3W/8Ω) 信噪比 >91dB (A计权) USB-PC输入规格 USB2.0, PCM 384KHz/32bit / DSD128 蓝牙标准 Bluetooth 5.0 , 支持...
  • Page 12 ONIX ENGLAND ELECTRONICS LTD Due to continuous improvement, every specification and design is subject to change at any time without further notice. www.onix-audio.co.uk 由 于 产 品 不 断 改 进 , 各 项 规 格 及 设 计 随 时 更 改 , 恕 不 另 行 通 知 。...
