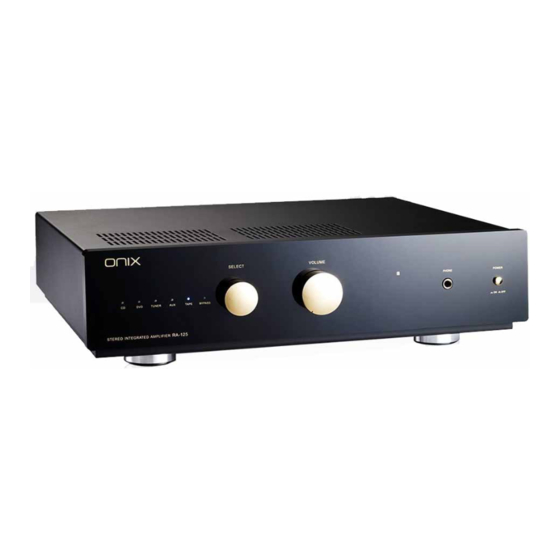

- Page 1 OWNER MANUAL RA-125 STEREO INTEGRATED AMPLIFIER SELECT VOLUME PHONE POWER TUNER TAPE BYPASS OPTICAL RA-125 STEREO INTEGRATED AMPLIFIER...
-
Page 2: Dear Customer
Dear Customer: We thank you for purchasing this ONIX Stereo Integrated Amplifier. Please read all the safety and operating instructions before using the product. Retain the manual for future reference and adhere to all warnings in the manual or on the amplifier. -
Page 3: Parts Name
1. Signal input indicator 3. Volume control 5. Headphone output 2. Input selector 4. IR window 6. Power switch BT ANT USB DAC OPTICAL ONIX ENGLAND ELECTRONICS LTD RIGHT LEFT AC IN BYPASS TAPE TUNER WARNING TO PREVENT FIRE OR SHOCK HAZARD... -
Page 4: Remote Control Function
Remote Control Function MUTE DIMMER TUNING FREQ PRESET BAND ENTER MENU FAVORITE RETURN INPUT VOLUME Volume up Input selection Volume down CD INPUT PROG CD/AMP Model selection CD/AMP Please note that any key not XRC 3B allocated a function is not intended for use with this machine Pressing those keys will have no response. - Page 5 “ ” 3. Open the Bluetooth settings on mobile phone or tablet. Select the ONIX RA-125(21) from the list of available devices. 4. After two devices are connected, the BT indicator light will stay on.You can now play music over...
-
Page 6: Troubleshooting
Troubleshooting Possible causes Solution Fault No power Poor connection in socket or no utility. Check power source and connect socket tightly. Re-connect audio cables. Audio cable not connected. No sound Adjust volume to preferred level Volume knob is at min. Remote battery misplaced or depleted. - Page 7 敬爱的用户： 欢迎购买 立体声综合扩大机，让我们借此机会向您表示诚挚的谢意。我们向您建议：在动手 操作之前，请仔细阅读此使用说明书，并注意存放好以备随时参考。 使用注意事项 注意：为防电击，请勿打开机盖。 等边三角形中有箭头闪电符号的图形表示警告使用者在产品内有高压电，会导致人 为的触电。 等边三角形中有叹号的图形表示警告使用者该设备有重要的操作和维护指示。 1. 不可自行开启本机进行维修或改造！本产品不设有用户自行检修的零件，本机的维修须请具备专 业资格的人员进行。开启机器及随意改造内部电路会令检修人员难以维修本机，而且会对机器造 成性能或质量的影响。 2. 为了充分通风，设备背面和两侧应最少保留10cm，顶部应最少保留20cm的空间。 3. 设备不应遭受水滴或水溅，机器上不应放置诸如花瓶一类的装满液体的物品。 4. 通风孔不要覆盖诸如报纸、桌布和窗帘等物品而防碍通风。 5. 设备上不要放置裸露的火焰源，如点燃的蜡烛。 6. 设备应当连接到带保护接地连接的电网电源输出插座上。 7. 用电源插头和器具耦合器作为断开装置，断开装置应当保持能方便地操作。 8. 必须遵照电池废弃的相关地方条例来废弃旧电池。 9. 仅适用于海拔2000m以下地区安全使用，标志见图1。 10. 仅适用于非热带气候条件下安全使用，标志见图2。 图1 图2...
- Page 8 1. 信号输入指示灯 3. 音量调节旋钮 5. 耳机输出插座 2. 信号输入选择旋钮 4. 遥控接收窗口 6. 电源开关按键 BT ANT USB DAC OPTICAL ONIX ENGLAND ELECTRONICS LTD RIGHT LEFT AC IN BYPASS TAPE TUNER WARNING TO PREVENT FIRE OR SHOCK HAZARD DO NOT EXPOSE THIS UNIT TO RAIN OR MOISTURE...
- Page 9 遥控器示意图 MUTE DIMMER TUNING PRESET FREQ BAND ENTER MENU FAVORITE RETURN INPUT VOLUME 音量增加键 输入切换选择键 音量减小键 CD INPUT PROG CD/AMP 机型切换键 置于CD/AMP状态 XRC 3B 注: 遥控器未标示按键非本机功 能，操作无效属正常现象。 电池安装 1. 打开电池盖。 2. 装入两节七号电池，确认电池正负极安装正确。 3. 盖上电池盖。 操作说明 准备工作 1. 首先连接好机器的电源线、信号线及扬声器等输入输出线，确认扬声器输出线连接无短路，并将 机器的音量旋钮逆时针旋到最小的位置。 2. 将面板电源开关置于〈 ON〉状态，面板信号输入指示灯点亮。约3秒钟后继电器吸合，此时再...
- Page 10 音量调节通过机器前面板上的〈VOLUME〉音量旋钮调节，逆时针方向旋转为减小音量，顺时针方 向旋转为增大音量。也可使用遥控器上的〈VOLUME +/-〉键对机器音量进行调节。 注：每次开机时须先检查音量旋钮是否调得太大，以免烧坏音箱。 输出保护 当机器输出过载时，本机保护电路的继电器将立即断开，面板上的所有指示灯将同时闪亮并自动关 小音量旋钮，此时须关闭机器电源，排除过载原因。等待约 5 分钟后，重新开机才能使机器正常工 作。 USB设置 1. 将USB电缆从电脑连接到机器后板上。 2. 打开机器电源并旋动面板上的〈SELECT〉旋钮或按下遥控器上的〈INPUT 〉键，选择到对 应的USB输入信号。 3. 将随机附带的“USB驱动光盘”安装到电脑上。 4. 将电脑的“声音”选项进行设置，并把“扬声器 XMOS USB Audio”勾选为默认设备。 Bluetooth 输入 1. 将信号源切换到“BT”状态。 2. 此时本机蓝牙会一直处于可以被搜索状态 (BT指示灯闪亮)，打开手机或iPad等搜索蓝牙设备。 3. 在搜索到的设备中选择“ONIX RA-125(21)”。 4. 设备连接好后 (BT指示灯 常 亮) ，使用播放软件播放音乐即可。...
- Page 11 常见故障及排除 处理办法 故障现象 可能的原因 电源无法接通 电源插座接触不良或无电。 检查电源的来路，插紧插座。 音频电缆没接好。 正确连接音频电缆。 无声音 音量旋钮调到最小。 调节音量旋钮,使声音大小适当。 无遥控 遥控器的电池装反或耗尽。 重新安装电池或更换新电池。 注：如按以上方法还无法正常工作，请与当地经销商或维修点联络，必要时将机器送维修点检查。 技术规格 输入灵敏度 285mV/47k Ohms 最大输出功率 128W/8 Ohms 频率响应 10Hz-30kHz (-0.5dB) 声道分离度 >53dB 总谐波失真 <0.003% (3W/8Ω) 信噪比 >104dB (A计权) USB最高输入规格 768kHz/32bit, DSD256 蓝牙标准 Bluetooth 5.0 消耗功率...
- Page 12 Due to continuous improvement, every specification and design is subject to change at any time without further notice. ONIX ENGLAND ELECTRONICS LTD 由于产品不断改进，各项规格及设计随时更改，恕不另行通知。...
