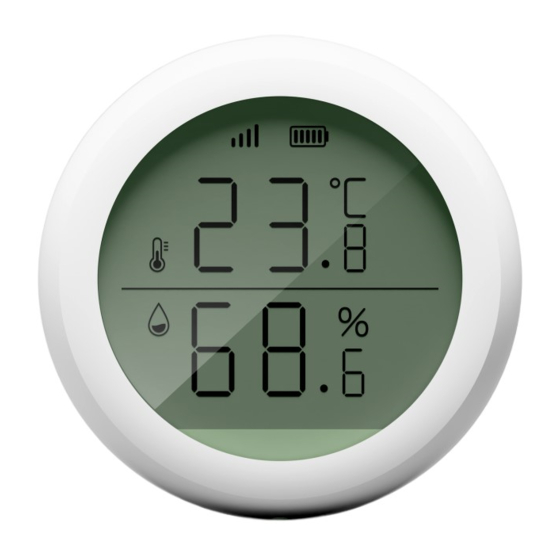

- Page 1 TESLA SMART SENSOR TEMPERATURE AND HUMIDITY DISPLAY USER MANUAL...
-
Page 2: Product Description
Product Description Battery level Wireless signal Temperature Humidity Battery slots Setting button Support Battery cover... -
Page 3: Network Setting
Network Setting 1. Power on the product. Rotate the battery cover counterclockwise to open it. Put in 2 AAA batteries. - Page 4 2. Press the setting button for 5s, the signal icon flashes, the detector is in network setting status. Press the button for 5s. Network Setting note: •Press the button for 5s-10s, when signal icon flashes fast, release the button for network setting. It will last for 20s, and the signal icon keeps on flashing.
-
Page 5: Installation Instructions
Installation Instructions Method 1: Use a 3M sticker to fix the product to the suitable position. Method 2: Place the product on the support. - Page 6 Technical Parameters Wireless Technology ZigBee Working Voltage DC 3 V (2 AAA batteries) Transmission Frequency 2.4 GHz Working Temperature -10°C to +55°C and Humidity 0% to 99.9% RH Low power indication supported Dimensions 61.2 mm x 23 mm INFORMATION ABOUT DISPOSAL AND RECYCLING This product is marked with the symbol for separate collection.
-
Page 7: Eu Declaration Of Conformity
EU DECLARATION OF CONFORMITY Hereby, Witty, s.r.o declares that the radio equipment type TSL-SEN-TAHLCD is in compliance with EU directives. The full text of the EU declaration of conformity is available at the following internet address: teslasmart.com/declaration Connectivity: Wi-Fi 2,4 GHz IEEE 802.11b/g/n Frequency band: 2.412 - 2.472 MHz... - Page 9 TESLA SMART SENSOR TEMPERATURE AND HUMIDITY DISPLAY BENUTZERHANDBUCH...
- Page 10 Produktbeschreibung Ladeniveau der Batterie Drahtloses Signal Temperatur Feuchtigkeit Batterie-Slots Einstellung-Taste Griff Batterieabdeckung...
- Page 11 Netzeinstellung 1. Schalten Sie das Produkt ein. Drehen Sie die Batterieabdeckung dem Uhrzeiger- sinn entgegengesetzt und öffnen Sie diese. Legen Sie zwei AAA-Batterien ein.
- Page 12 2. Drücken Sie und halten Sie die Einstellung-Taste für 5 Sekunden, das Bildzeichen des Signals blinkt und der Detektor wechselt in den Betrieb der Netzeinstellung. Anmerkung zur Netzeinstellung: •Drücken und halten Sie die Taste für 5-10 Sekunden, so- bald das Bildzeichen des Signals beginnt schnell zu blinken, lassen Sie es los.
- Page 13 Installationsanweisungen Methode 1: Befestigen Sie das Produkt an eine geeignete Stelle mit Hilfe eines beiderseitigen 3M-Aufklebers. Methode 2: Legen Sie das Produkt in den Griff ein.
- Page 14 Technische Parameter Drahtlose Technologie ZigBee Betriebsspannung DC 3 V (2AAA Batterie) Sendefrequenz 2.4 GHz Betriebstemperatur und -10°C to +55°C Feuchtigkeit 0% to 99.9% RH Hinweis auf die schwa- unterstützt che Batterie Abmessungen 61.2 mm x 23 mm INFORMATIONEN ÜBER DIE ENTSORGUNG UND WIE- DERVERWERTUNG Dieses Produkt ist mit einem Symbol für die getrennte Sammlung gekennzeichnet.
-
Page 15: Eu-Konformitätserklärung
Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: teslasmart.com/declaration Konnektivität: Wi-Fi 2,4 GHz IEEE 802.11b/g/n Frequenzband: 2.412 - 2.472 GHz Max. Sendeleistung. (EIRP): < 20 dBm Produzent Tesla Global Limited Gee Chang Industrial Building, 121 Des Voeux Road Central 852 00 Hong Kong www.teslasmart.com... -
Page 17: Návod K Obsluze
TESLA SMART SENSOR TEMPERATURE AND HUMIDITY DISPLAY NÁVOD K OBSLUZE... -
Page 18: Popis Produktu
Popis produktu Úroveň nabití baterie Bezdrátový signál Teplota Vlhkost Sloty baterie Tlačítko nastavení Úchyt Kryt baterie... -
Page 19: Nastavení Sítě
Nastavení sítě 1. Zapněte produkt. Otočte krytem baterie proti směru hodinových ručiček a otevřete jej. Vložte dvě AAA baterie. - Page 20 2. Stiskněte a po dobu 5 sekund podržte tlačítko nastavení, ikonka signálu zabliká a detektor vstoupí do režimu nastavení sítě. Poznámka k nastavení sítě: •Stiskněte a podržte tlačítko po dobu 5-10 sekund, jakmile začne ikonka signálu rychle blikat, uvolněte jej. Ikonka signálu bude během nastavování sítě (cca 20 sekund) blikat.
-
Page 21: Pokyny Pro Instalaci
Pokyny pro instalaci Metoda 1: Pomocí 3M oboustranné samolepky připevně- te produkt na vhodné místo. Metoda 2: Vložte produkt do úchytu. -
Page 22: Technické Parametry
Technické parametry Bezdrátová technologie ZigBee Provozní napět DC 3 V (2AAA baterie) Vysílací frekvence 2.4 GHz Provozní teplota a vlhkost -10°C to +55°C 0% to 99.9% RH Upozornění na slabou podporováno baterii Rozměry 61.2 mm x 23 mm INFORMACE O LIKVIDACI A RECYKLACI Všechny produkty s tímto označením je nutno likvidovat v souladu s předpisy pro likvidaci elektrických a elektronických zařízení... - Page 23 EU PROHLÁŠENÍ O SHODĚ Tímto společnost Witty, s.r.o prohlašuje, že typ rádiového zařízení TSL-SEN-TAHLCD je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: teslasmart.com/declaration Konektivita: Wi-Fi 2,4 GHz IEEE 802.11b/g/n Kmitočtové...
-
Page 25: Návod Na Obsluhu
TESLA SMART SENSOR TEMPERATURE AND HUMIDITY DISPLAY NÁVOD NA OBSLUHU... -
Page 26: Popis Výrobku
Popis výrobku Úroveň nabitia batérie Bezdrôtový signál Teplota Vlhkosť Sloty batérie Tlačidlo nastavenia Úchytka Kryt batérie... -
Page 27: Nastavenie Siete
Nastavenie siete 1. Zapnite výrobok. Otočte krytom batérie proti smeru hodinových ručičiek a otvorte ho. Vložte dve AAA batérie. - Page 28 2. Stlačte a na 5 sekúnd podržte tlačidlo nastavenia, ikonka signálu zabliká a detektor vstúpi do režimu nastavenia siete. Poznámka k nastaveniu siete: • Stlačte a podržte tlačidlo na 5-10 sekúnd. Keď ikonka signálu začne rýchlo blikať, tlačidlo uvoľnite. Ikonka signálu bude počas nastavovania siete (cca 20 sekúnd) blikať.
-
Page 29: Pokyny Na Inštaláciu
Pokyny na inštaláciu Metóda 1: Pomocou 3M obojstrannej samolepky pripev- nite výrobok na vhodné miesto. Metóda 2: Výrobok vložte do úchytky. -
Page 30: Technické Parametre
Technické parametre Bezdrôtová technológia ZigBee Prevádzkové napätie DC 3 V (2AAA batéria) Vysielacia frekvencia 2.4 GHz Prevádzková teplota -10°C to +55°C a vlhkosť 0% to 99.9% RH Upozornenie na slabú podporované batériu Rozmery 61.2 mm x 23 mm INFORMÁCIE O LIKVIDÁCII A RECYKLÁCII Všetky výrobky s týmto označením treba likvidovať... -
Page 31: Eú Vyhlásenie O Zhode
EÚ VYHLÁSENIE O ZHODE Witty, s.r.o týmto vyhlasuje, že rádiové zariadenie typu TSL-SEN-TAHLCD je v súlade so smernicou 2014/53/EÚ. Úplné EÚ vyhlásenie o zhode je k dispozícii na tejto internetovej adrese: teslasmart.com/declaration Konektivita: Wi-Fi 2,4 GHz IEEE 802.11b/g/n Frekvenčné pásmo: 2.412 - 2.472 GHz Max. -
Page 33: Instrukcja Obsługi
TESLA SMART SENSOR TEMPERATURE AND HUMIDITY DISPLAY INSTRUKCJA OBSŁUGI... -
Page 34: Opis Produktu
Opis produktu Poziom naładowania baterii Sygnał bezprzewodowy Temperatura Wilgotność Gniazdo baterii Przycisk ustawień Uchwyt Pokrywa baterii... - Page 35 Ustawienie sieci 1. Włącz produkt. Przekręć osłonę baterii w kierunku przeciwny do ruchu wskazówek zegara i otwórz ją. Włóż dwie baterie AAA.
- Page 36 2. Naciśnij i przez 5 sekund przytrzymaj przycisk ustawień, ikonka sygnału zamigocze, wykrywacz wejdzie w tryb ustawień sieci. Uwaga dot. ustawienia sieci. •Naciśnij i przytrzymaj przycisk przez 5-10 sekund, jak tylko ikonka sygnału zacznie szybko migać, poluzuj go. Ikonka sygnału będzie migać w trakcie ustawiania sieci (ok.
-
Page 37: Wskazówki Dotyczące Instalacji
Wskazówki dotyczące instalacji Metoda 1: Przy pomocy 3M naklejki dwustronnej przymocuj produkt na odpowiednie miejsce. Metoda 2: Włóż produkt do uchwytu. -
Page 38: Parametry Techniczne
Parametry techniczne Technologia bezprze- ZigBee wodowa Napięcie eksploatacyjne DC 3 V (2AAA bateria) Częstotliwość nadawania 2.4 GHz Temperatura i wilgotność -10°C to +55°C eksploatacyjna 0% to 99.9% RH Ostrzeżenie na słabą baterię wspierane Wymiary 61.2 mm x 23 mm INFORMACJE O UTYLIZACJI I RECYKLINGU Wszystkie produkty z niniejszym oznaczeniem należy utylizować... - Page 39 DEKLARACJA ZGODNOŚCI EÚ Witty, s.r.o niniejszym oświadcza, że TSL-SEN-TAHLCD urządze- nia radiowego model jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: teslasmart.com/declaration Łączność: Wi-Fi 2,4 GHz IEEE 802.11b/g/n Zakresu(-ów) częstotliwośc: 2.412 - 2.472 MHz Maks.
- Page 41 TESLA SMART SENSOR TEMPERATURE AND HUMIDITY DISPLAY HASZNÁLATI ÚTMUTATÓ...
-
Page 42: A Termék Leírása
A termék leírása Az elem töltöttségi szintje Vezeték nélküli jel Hőmérséklet Páratartalom Az elem csatlakozói Beállítógomb Tartó Az elemtartó rekesz fedele... -
Page 43: A Hálózat Beállítása
A hálózat beállítása 1. Kapcsolja be a terméket. Fordítsa el az elemtartó rekesz fedelét az óramutató járásával ellenkező irányba, és nyissa fel. Tegyen be két AAA elemet. - Page 44 2. Tartsa 5 másodpercig lenyomva a beállítás gom- bot, a jel ikonja villogni kezd, és az érzékelő a hálózat beállítása üzemmódba lép. Megjegyzés a hálózat beállításához: • Tartsa lenyomva a gombot 5-10 másodpercig, és amikor a jel ikon villogni kezd, engedje el. A jel ikon a hálózat beállítása közben (kb.
-
Page 45: Telepítési Utasítások
Telepítési utasítások 1. módszer: Egy 3M kétoldalas öntapadó ragasztó segít- ségével rögzítse a terméket egy megfelelő helyen. 2. módszer: Tegye a terméket a tartóba. - Page 46 Műszaki paraméterek Vezeték nélküli technológia ZigBee Üzemi feszültség DC 3 V (2AAA elemek) Átviteli frekvencia 2.4 GHz Tárolási hőmérséklet és -10°C to +55°C páratartalom 0% to 99.9% RH Figyelmeztetés gyenge támogatott elemre Méretek 61.2 mm x 23 mm MEGSEMMISÍTÉSI ÉS ÚJRAHASZNOSÍTÁSI INFORMÁCIÓK Az ezzel a jelöléssel ellátott termékeket az elektromos és elektro- nikus berendezések megsemmisítésére vonatkozó...
-
Page 47: Eu-Megfelelőségi Nyilatkozat
EU-MEGFELELŐSÉGI NYILATKOZAT Witty, s.r.o igazolja, hogy a TSL-SEN-TAHLCD típusú rádióberen- dezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: teslasmart.com/declaration Kapcsolódás: Wi-Fi 2,4 GHz IEEE 802.11b/g/n Az(ok) a frekvenciasáv(ok): 2.412 - 2.472 MHz Frekvenciasávban maximális jelerősség (EIRP): < 20 dBm Termelő... -
Page 49: Navodilo Za Uporabo
TESLA SMART SENSOR TEMPERATURE AND HUMIDITY DISPLAY NAVODILO ZA UPORABO... -
Page 50: Opis Izdelka
Opis izdelka Raven napolnjenosti baterije Brezžični signal Temperatura Vlažnost Reže baterije Gumb za nastavitve Držalo Pokrov baterije... -
Page 51: Nastavitev Omrežja
Nastavitev omrežja 1. Vklopite izdelek. Zavrtite pokrov baterije proti smeri urnega kazalca in ga odprite. Vstavite dve bateriji AAA. - Page 52 2. Pritisnite in za 5 sekund pridržite gumb za nasta- vitve, ikona signala zautripa in detektor vstopi v način nastavitve omrežja. Opomba k nastavitvam omrežja: • Pritisnite in pridržite gumb za 5-10 sekund. Ko začne ikona signala hitro utripati, ga sprostite. Ikona signala bo med nastavljanjem omrežja (okoli 20 sekund) utripala.
- Page 53 Napotki za namestitev Metoda 1: S pomočjo obojestranske nalepke 3M pritrdite izdelek na primerno mesto. Metoda 2: Vstavite izdelek v držalo.
- Page 54 Tehnični parametri Brezžična tehnologija ZigBee Delovna napetost DC 3 V (2AAA baterija) Frekvenca oddajanja 2.4 GHz Delovna temperatura -10°C to +55°C in vlaga 0% to 99.9% RH Opozorilo na šibko baterijo: podprto Dimenzije 61.2 mm x 23 mm INFORMACIJE O ODSTRANJEVANJU IN RECIKLIRANJU Vse izdelke s to oznako je treba odstraniti v skladu s predpisi o od- stranjevanju električne in elektronske opreme (Smernica 2012/19/ EU).
- Page 55 IZJAVA EU O SKLADNOSTI Witty, s.r.o potrjuje, da je tip radijske opreme TSL-SEN-TAHLCD skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: teslasmart.com/declaration Povezljivost: Wi-Fi 2,4 GHz IEEE 802.11b/g/n Frekvenčni pas: 2.412 - 2.472 MHz Največja energija za radijsko frekvenco (EIRP): <...
-
Page 57: Upute Za Uporabu
TESLA SMART SENSOR TEMPERATURE AND HUMIDITY DISPLAY UPUTE ZA UPORABU... -
Page 58: Opis Uređaja
Opis uređaja Razina napunjenosti baterije Bežični signal Temperatura Vlažnost Utori za baterije Tipka za postavke Ručka Pokrov baterije... - Page 59 Mrežne postavke 1. Uključite uređaj. Okrenite poklopac baterije u smjeru suprotnom od kazaljke na satu i otvorite ga. Umetnite dvije AAA baterije.
- Page 60 2. Pritisnite i držite tipku za postavljanje 5 sekundi, ikona signala će zatreperiti i detektor će ući u režim postavljanja mreže. Napomena o mrežnim postavkama: • Pritisnite i držite tipku 5-10 sekundi, čim ikona signala počne brzo treperiti, otpustite je. Ikona signala će treperiti tijekom postavljanja mreže (približ- no 20 sekundi).
-
Page 61: Upute Za Instalaciju
Upute za instalaciju Metoda 1: Pričvrstite proizvod na prikladno mjesto pomoću 3M obostrane naljepnice. Metoda 2: Umetnite proizvod u držač. - Page 62 Tehnički parametri Bežična tehnologija ZigBee Radni napon DC 3 V (2AAA baterija) Frekvencija emitiranja 2.4 GHz Radna temperatura i vlaga -10°C to +55°C 0% to 99.9% RH Upozorenje na slabu podržavano bateriju Dimenzije 61.2 mm x 23 mm INFORMACIJE O ODLAGANJU I RECIKLIRANJU Svi proizvodi s ovom oznakom moraju se zbrinuti u skladu s pro- pisima o zbrinjavanju električne i elektroničke opreme (Direktiva 2012/19 / EU).
-
Page 63: Eu Izjava O Sukladnosti
Povezivost: Wi-Fi 2,4 GHz IEEE 802.11b/g/n Frekvencijski pojas: 2.412 - 2.472 GHz Maks. radiofrekvencijska snaga prijenosu (EIRP): < 20 dBm Proizvođač Tesla Global Limited Gee Chang Industrial Building, 121 Des Voeux Road Central 852 00 Hong Kong www.teslasmart.com... -
Page 65: Інструкція З Експлуатації
TESLA SMART SENSOR TEMPERATURE AND HUMIDITY DISPLAY ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ... -
Page 66: Опис Виробу
Рівень заряду Опис виробу акумулятора Бездротовий сигнал Температура Вологість Кнопка Слоти для акумулятора налаштування Тримач Задня кришка... -
Page 67: Налаштування Мережі
Налаштування мережі 1. Увімкніть виріб. Поверніть кришку акумуляторного відсіку проти годинникової стрілки та відкрийте її. Вставте два акумулятори AAA. - Page 68 2. Натисніть та утримуйте кнопку налаштування протягом 5 секунд, значок сигналу буде блимати, детектор увійде в режим настройки мережі. Примітка щодо налаштування мережі: • Натисніть і утримуйте кнопку 5-10 секунд, як тільки значок сигналу почне швидко блимати, відпустіть її. Значок сигналу буде блимати під час налаштування...
- Page 69 Інструкція із встановлення Спосіб 1: Прикріпіть виріб у потрібному місці за допомогою двосторонньої наклейки 3M. Спосіб 2: Вставте виріб в тримач.
- Page 70 Технічні характеристики Бездротова технологія ZigBee Робоча напруга DC 3 V (2AAA акумулятор) Частота передачі 2.4 GHz Робоча температура і -10°C to +55°C вологість 0% to 99.9% RH Попередження підтримується про низький заряд акумулятора Розміри 61.2 mm x 23 mm Заходи Безпеки Для...
- Page 71 разом з побутовими відходами! Віднесіть їх в пункт збору для утилізації акумуляторів. Цей пристрій відповідає стандартам EN62368/ EN300328/EN301489 і правилам ЄС. Цей пристрій відповідає директивам ROHS 2.0. Bиробник Tesla Global Limited Gee Chang Industrial Building, 121 Des Voeux Road Central 852 00 Hong Kong www.teslasmart.com...
- Page 73 TESLA SMART SENSOR TEMPERATURE AND HUMIDITY DISPLAY ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ...
-
Page 74: Описание Изделия
Уровень заряда Описание изделия аккумулятора Беспроводной сигнал Температура Влажность Слоты для аккумулятора Кнопка настройки Держатель Крышка аккумулятора... -
Page 75: Сетевые Настройки
Сетевые настройки 1. Включите изделие. Поверните крышку аккумуляторного отсека против часовой стрелки и откройте ее. Вставьте два аккумулятора AAA. - Page 76 2. Нажмите и удерживайте кнопку настройки в течение 5 секунд, значок сигнала будет мигать, и детектор войдет в режим настройки сети. Примечание к настройке сети: • Нажмите и удерживайте кнопку 5-10 секунд, как только значок сигнала начнет быстро мигать, отпустите ее. Значок сигнала будет мигать...
-
Page 77: Инструкция По Установке
Инструкция по установке Способ 1: Прикрепите изделие в подходящем месте с помощью двусторонней наклейки 3M. Способ 2: Вставьте изделие в держатель. - Page 78 Технические параметры Беспроводная технология ZigBee Рабочее напряжение DC 3 V (2AAA аккумулятор) Частота передачи 2.4 GHz Рабочая температура и -10°C to +55°C влажность 0% to 99.9% RH Предупреждение поддерживается о низком заряде аккумулятора Размеры 61.2 mm x 23 mm Заходи Безпеки Для...
- Page 79 разом з побутовими відходами! Віднесіть їх в пункт збору для утилізації акумуляторів. Цей пристрій відповідає стандартам EN62368/ EN300328/EN301489 і правилам ЄС. Цей пристрій відповідає директивам ROHS 2.0. Bиробник Tesla Global Limited Gee Chang Industrial Building, 121 Des Voeux Road Central 852 00 Hong Kong www.teslasmart.com...
- Page 80 TESLA SMART SENSOR TEMPERATURE AND HUMIDITY DISPLAY Manufacturer Tesla Global Limited Gee Chang Industrial Building, 121 Des Voeux Road Central 852 00 Hong Kong www.teslasmart.com...
