MONTAGGIO - DESCRIZIONE - CARATTERISTICHE TECNICHE
EN
ASSEMBLY - DESCRIPTION - TECHNICAL DATA
DE
ZUSAMMENSTELLUNG - BESCHREIBUNG – TECHNISCHE ANGABEN
FR
MONTAGE - DESCRIPTION - CARACTÉRISTIQUES TECHNIQUES
ES
MONTAJE - DESCRIPCIÓN - CARACTERÍSTICAS TÉCNICAS

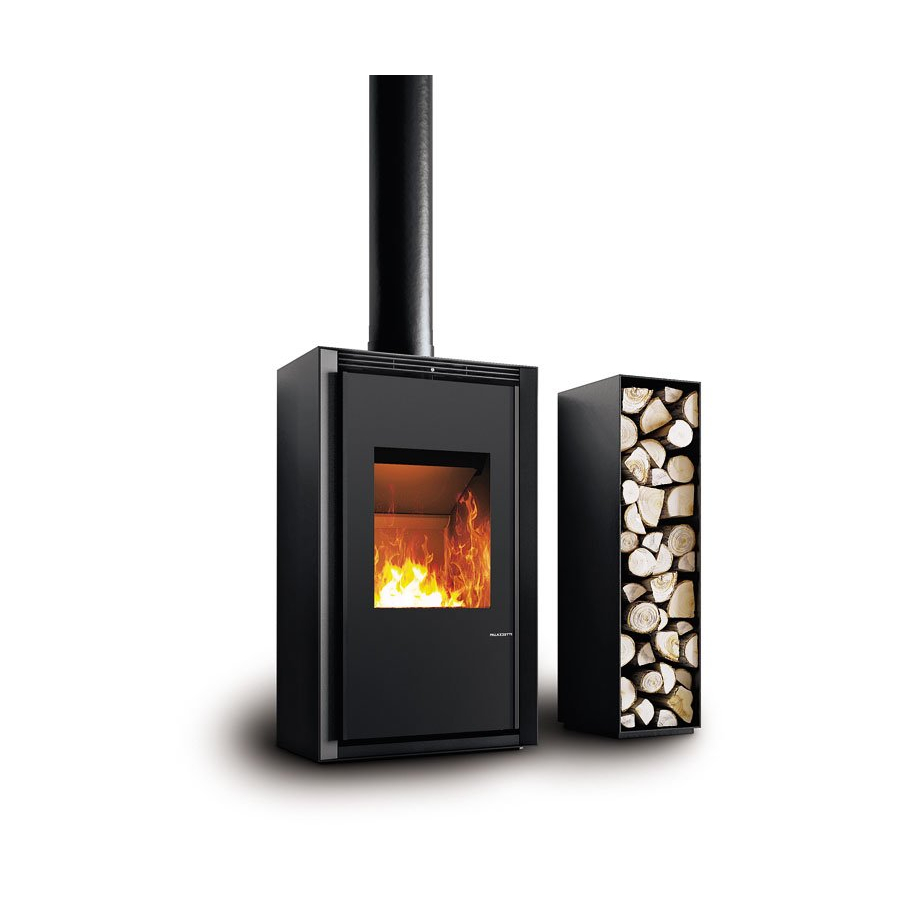

IKI UP/IKI UP TF
IKI 16:9/IKI 16:9 TF
Il presente manuale è parte integrante del prodotto.
Si raccomanda di leggere attentamente le istruzioni
prima dell'installazione, manutenzione o utilizzo del
prodotto.
This manual is an integral part of the product.
Read the instructions carefully before installing,
servicing or operating the product.
Die vorliegende Anleitung ist fester Bestandteil des
Produkts.
Vor der Installation, Wartung und Verwendung die
IKI SQUARE
Anleitungen stets aufmerksam durchlesen.
Le présent manuel fait partie intégrante du produit.
Il est conseillé de lire attentivement les consignes avant
l'installation, l'entretien ou l'utilisation du produit.
Este manual es parte integrante del producto.
Se
instrucciones
mantenimiento
recomienda
leer
detenidamente
antes
de
y
el
uso
las
la
instalación,
el
del
producto..

Advertisement

loading
Need help?

Need help?

Do you have a question about the IKI UP and is the answer not in the manual?

Questions and answers

Summary of Contents for Palazzetti IKI UP

  • Page 1 ASSEMBLY - DESCRIPTION - TECHNICAL DATA ZUSAMMENSTELLUNG - BESCHREIBUNG – TECHNISCHE ANGABEN MONTAGE - DESCRIPTION - CARACTÉRISTIQUES TECHNIQUES MONTAJE - DESCRIPCIÓN - CARACTERÍSTICAS TÉCNICAS IKI UP/IKI UP TF IKI 16:9/IKI 16:9 TF IKI SQUARE Il presente manuale è parte integrante del prodotto.
  • Page 2 LEGENDA TARGHETTA MATRICOLA – LEGEND PRODUCT LABEL – BESCHREIBUNG TYPENSCHILD LEGEND ETIQUETTE PRODUIT – LEYENDA PLACA DE CARACTERISTÍCAS - TECKENFÖRKLARING FÖR MÄRKSKYLTEN 004774662 - 14/11/2019 - Italy...
  • Page 3 RIMOZIONE DALLA PALETTA - SCOOP REMOVAL - PELLET DEPLACEMENT SCHAUFEL ENTFERNEN - REMOCION PALETA IKI UP / IKI UP TF 004774662 - 14/11/2019 - Italy...
  • Page 4 RIMOZIONE DALLA PALETTA - SCOOP REMOVAL - PELLET DEPLACEMENT SCHAUFEL ENTFERNEN - REMOCION PALETA IKI 16:9 / IKI 16:9 TF IKI SQUARE 004774662 - 14/11/2019 - Italy...
  • Page 5 DISTANZA MINIMA DAI MATERIALI COMBUSTIBILI - MINIMUM DISTANCE FROM COMBUSTIBLE MATERIALS DISTANCE MINIMALE À PARTIR DE MATÉRIAUX COMBUSTIBLES - MINDESTABSTAND ZU BRENNBAREN MATERIALIEN - DISTANCIA MÍNIMA DE MATERIALES COMBUSTIBLES IKI UP / IKI UP TF [cm] IKI 16:9 / IKI 16:9 TF...
  • Page 6 DISTANZA MINIMA DAI MATERIALI COMBUSTIBILI - MINIMUM DISTANCE FROM COMBUSTIBLE MATERIALS - DISTANCE MINIMALE À PARTIR DE MATÉRIAUX COMBUSTIBLES - MINDESTABSTAND ZU BRENNBAREN MATERIALIEN - DISTANCIA MÍNIMA DE MATERIALES COMBUSTIBLES IKI SQUARE [cm] 004774662 - 14/11/2019 - Italy...
  • Page 7 DESCRIZIONE - DESCRIPTION - DESCRIPTION - BESCHREIBUNG - DESCRIPCION IKI UP / IKI UP TF ITALIANO ENGLISH FRANCAIS DEUTSCH ESPAÑOL A Vetro portina Glass panel Vitre porte Glastuer Vidrio puerta Poignée main froide Hitzeabweisender B Maniglia fredda Cold handle Manija fría...
  • Page 8 DESCRIZIONE - DESCRIPTION - DESCRIPTION - BESCHREIBUNG - DESCRIPCION IKI 16:9 / IKI 16:9 TF ITALIANO ENGLISH FRANCAIS DEUTSCH ESPAÑOL A Vetro portina Glass panel Vitre porte Glastuer Vidrio puerta Poignée main froide Hitzeabweisender B Maniglia fredda Cold handle Manija fría griff C Portina focolare Firebox door...
  • Page 9 DESCRIZIONE - DESCRIPTION - DESCRIPTION - BESCHREIBUNG - DESCRIPCION IKI SQUARE ITALIANO ENGLISH FRANCAIS DEUTSCH ESPAÑOL Vetro portina Glass panel Vitre porte Glastuer Vidrio puerta Hitzeabweisender Maniglia fredda Cold handle Poignée main froide Manija fría griff Portina focolare Firebox door Porte foyer Feuertuer Puerta del hogar...
  • Page 10 MONTAGGIO - ASSEMBLY - ZUSAMMENSTELLUNG - MONTAGE - MONTAJE IKI UP / IKI UP TF 004774662 - 14/11/2019 - Italy...
  • Page 11 MONTAGGIO - ASSEMBLY - ZUSAMMENSTELLUNG - MONTAGE - MONTAJE IKI 16:9 / IKI 16:9 TF 004774662 - 14/11/2019 - Italy...
  • Page 12 MONTAGGIO - ASSEMBLY - ZUSAMMENSTELLUNG - MONTAGE - MONTAJE IKI 16:9 / IKI 16:9 TF 004774662 - 14/11/2019 - Italy...
  • Page 13 MONTAGGIO - ASSEMBLY - ZUSAMMENSTELLUNG - MONTAGE - MONTAJE IKI 16:9 / IKI 16:9 TF 004774662 - 14/11/2019 - Italy...
  • Page 14 MONTAGGIO - ASSEMBLY - ZUSAMMENSTELLUNG - MONTAGE - MONTAJE IKI SQUARE 004774662 - 14/11/2019 - Italy...
  • Page 15 MONTAGGIO - ASSEMBLY - ZUSAMMENSTELLUNG - MONTAGE - MONTAJE IKI SQUARE 004774662 - 14/11/2019 - Italy...
  • Page 16 CARATTERISTICHE TECNICHE - TECHNICAL FEATURES - TECHNISCHE EIGENSCHAFTEN CARACTÉRISTIQUES TECHNIQUES - CARACTERÍSTICAS TÉCNICAS IKI UP TYPE TYPE TYPE CL612N_0_08 CL612N_0_10 CL612N_0_12 *Potenza termica nominale kcal/h 7.215 8.600 10.320 *Nominal heat output - *Puissance thermique nominale *Feuerungswärmeleistung - *Potencia térmica nominal...
  • Page 17 CARATTERISTICHE TECNICHE - TECHNICAL FEATURES - TECHNISCHE EIGENSCHAFTEN CARACTÉRISTIQUES TECHNIQUES - CARACTERÍSTICAS TÉCNICAS IKI UP TF TYPE CL612N_0_10 *Potenza termica nominale kcal/h 8.600 *Nominal heat output - *Puissance thermique nominale *Feuerungswärmeleistung - *Potencia térmica nominal Rendimento 86,90 Efficiency - Rendement - Wirkungsgrad - Rendimiento Consumo orario di combustibile Hourly fuel consumption - Consommation horaire de bois-Stündlicher Verbrauch des...
  • Page 18 CARATTERISTICHE TECNICHE - TECHNICAL FEATURES - TECHNISCHE EIGENSCHAFTEN CARACTÉRISTIQUES TECHNIQUES - CARACTERÍSTICAS TÉCNICAS IKI 16:9 TYPE TYPE CL126N_0_12 CL612N_0_16 *Potenza termica nominale kcal/h 10.344 13.400 *Nominal heat output - *Puissance thermique nominale *Feuerungswärmeleistung - *Potencia térmica nominal 12,03 15,58 Rendimento 78,17 78,2 Efficiency - Rendement - Wirkungsgrad - Rendimiento...
  • Page 19 CARATTERISTICHE TECNICHE - TECHNICAL FEATURES - TECHNISCHE EIGENSCHAFTEN CARACTÉRISTIQUES TECHNIQUES - CARACTERÍSTICAS TÉCNICAS IKI 16:9 TF TYPE CL126N_0_10 *Potenza termica nominale kcal/h 7.910 *Nominal heat output - *Puissance thermique nominale *Feuerungswärmeleistung - *Potencia térmica nominal Rendimento 85,5 Efficiency - Rendement - Wirkungsgrad - Rendimiento Consumo orario di combustibile Hourly fuel consumption - Consommation horaire de bois-Stündlicher Verbrauch des kg/h...
  • Page 20 CARATTERISTICHE TECNICHE - TECHNICAL FEATURES - TECHNISCHE EIGENSCHAFTEN CARACTÉRISTIQUES TECHNIQUES - CARACTERÍSTICAS TÉCNICAS IKI SQUARE TYPE CL066N_0_09 *Potenza termica nominale kcal/h 7.300 *Nominal heat output - *Puissance thermique nominale *Feuerungswärmeleistung - *Potencia térmica nominal Rendimento 81,3 Efficiency - Rendement - Wirkungsgrad - Rendimiento Consumo orario di combustibile Hourly fuel consumption - Consommation horaire de bois-Stündlicher Verbrauch des kg/h...
  • Page 21 DIMENSIONI - DIMENSIONS - DIMENSIONS - ABMESSUNGEN - DIMENSIONES - DIMENSIONER IKI UP Ø Ø 004774662 - 14/11/2019 - Italy...
  • Page 22 DIMENSIONI - DIMENSIONS - DIMENSIONS - ABMESSUNGEN - DIMENSIONES - DIMENSIONER IKI UP TF Ø Ø 51,3 Ø 004774662 - 14/11/2019 - Italy...
  • Page 23 DIMENSIONI - DIMENSIONS - DIMENSIONS - ABMESSUNGEN - DIMENSIONES - DIMENSIONER IKI 16:9 Ø 590,6 Ø 1140 Ø 004774662 - 14/11/2019 - Italy...
  • Page 24 DIMENSIONI - DIMENSIONS - DIMENSIONS - ABMESSUNGEN - DIMENSIONES - DIMENSIONER IKI 16:9 TF Ø 590,6 Ø Ø 1140 Ø 004774662 - 14/11/2019 - Italy...
  • Page 25 DIMENSIONI - DIMENSIONS - DIMENSIONS - ABMESSUNGEN - DIMENSIONES - DIMENSIONER IKI SQUARE Ø 004774662 - 14/11/2019 - Italy...
  • Page 26 004774662 - 14/11/2019 - Italy...
  • Page 27 004774662 - 14/11/2019 - Italy...
  • Page 28 Palazzetti accepts no liability for any mistakes in this handbook and is free to modify the features of its products without prior notice.

This manual is also suitable for:

Iki up tfIki 16:9Iki 19:9 tfIki square
