STERWINS ELM2-36P-3W.4 Assemby - Use - Maintenance Manual

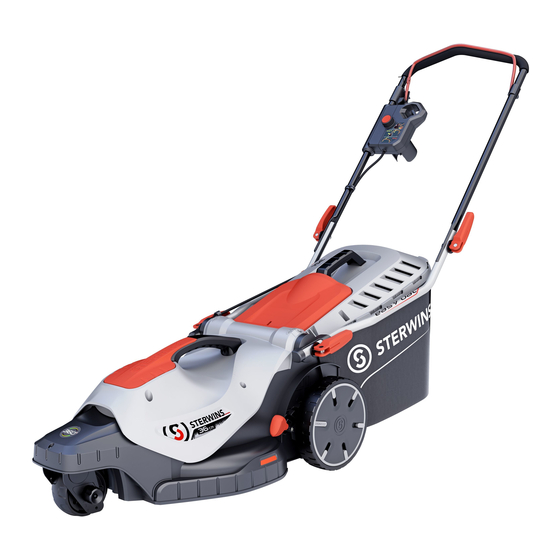

Electrical lawn mower 36cm 360 3 wheels
Hide thumbs Also See for ELM2-36P-3W.4:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Tosaerba elettrico 1400 W
IT
Ηλεκτρική μηχανή κουρέματος γκαζόν 1400W
EL
Electric lawn mower 1400W
EN
EAN code: 3276000429975
Istruzioni per l'Installazione,
IT
l'Uso e la Manutenzione
Traduzione delle istruzioni originali / Μετάφραση των πρωτότυπων οδηγιών / Original instruction manual
STERWINS ELECTRICAL LAWN
Εγχειρίδιο συναρμολόγησης,
EL
χρήσης και συντήρησης
MOWER 36CM 360° 3 WHEELS
ELM2-36P-3W.4
Assemby - Use - Maintenance
EN
Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ELM2-36P-3W.4 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for STERWINS ELM2-36P-3W.4

Summary of Contents for STERWINS ELM2-36P-3W.4

  • Page 1 STERWINS ELECTRICAL LAWN MOWER 36CM 360° 3 WHEELS ELM2-36P-3W.4 Tosaerba elettrico 1400 W Ηλεκτρική μηχανή κουρέματος γκαζόν 1400W Electric lawn mower 1400W EAN code: 3276000429975 Istruzioni per l’Installazione, Εγχειρίδιο συναρμολόγησης, Assemby - Use - Maintenance l’Uso e la Manutenzione χρήσης και συντήρησης...
  • Page 3 5130 included...
  • Page 4 SIMBOLI ATTENZIONE! Leggere il manuale di istruzioni. Fare attenzione alle lame affilate. Le lame continuano a ruotare dopo lo spegnimento del motore - Scollegare l’apparecchio dall’alimentazione elettrica prima della manutenzione o se il cavo è danneggiato. Tenere a distanza le altre persone. Tenere il cavo di alimentazione lontano dalle lame.
  • Page 5 SIMBOLI Classe II – Doppio isolamento. Questo prodotto è conforme a tutte le direttive europee applicabili, ed è stato effettuato un test di valutazione della conformità a tali direttive. Simbolo della circolazione del prodotto nel mercato degli stati dell’Unione Doganale. Protezione contro gli spruzzi d’acqua da tutte le direzioni.
  • Page 6 AVVERTENZE DI SICUREZZA PERICOLO! Scossa elettrica! Rischio di lesioni dovute a scossa elettrica. • Supervisionare i bambini per assicurarsi che non giochino con l’apparecchio. • Leggere attentamente le istruzioni. Familiarizzarsi con i comandi e l'uso corretto dell'apparecchio. • Non permettere l'uso dell'apparecchio a bambini o a persone che non hanno letto queste istruzioni.
  • Page 7 AVVERTENZE DI SICUREZZA • Ispezionare accuratamente l’area di lavoro e rimuovere tutti gli oggetti che potrebbero essere lanciati dall’apparecchio. Prima dell’uso, ispezionare visivamente l’apparecchio per verificare che la lama, i dadi della lama e l’unità di taglio non siano usurati o danneggiati.
  • Page 8 AVVERTENZE DI SICUREZZA • Accendere il motore conformemente alle istruzioni e tenendo i piedi lontani dalle lame. Non inclinare l’apparecchio durante l’accensione del motore, se non espressamente indicato. In tal caso, non inclinare l’apparecchio più dello stretto necessario e sollevare solo la parte distante dall’...
  • Page 9 AVVERTENZE DI SICUREZZA • Controllare frequentemente che il contenitore dell’ e rba non sia usurato o danneggiato. • Per motivi di sicurezza, sostituire i componenti usurati o danneggiati. • Per apparecchi multi-lama: fare attenzione perché la rotazione di una lama può causare la rotazione delle altre lame. •...
  • Page 10 AVVERTENZE DI SICUREZZA • Danni alla salute dovuti alle vibrazioni, se si utilizza il prodotto per un lungo periodo oppure se il prodotto non viene maneggiato correttamente o sottoposto a regolare manutenzione. • Lesioni e danni causati dalla rottura degli accessori o dall’impatto improvviso contro oggetti nascosti.
  • Page 11 INDICE 1. Destinazione d’uso del tosaerba STERWINS 2. Descrizione 3. Specifiche tecniche 4. Operazioni preliminari 5. Utilizzo 6. Manutenzione 7. Risoluzione dei problemi 8. Smaltimento e riciclaggio 9. Garanzia 10.Vista esplosa ed elenco dei componenti 11. Dichiarazione di conformità CE...
  • Page 12 1. DESTINAZIONE D’USO DEL TOSAERBA STERWINS Grazie per aver acquistato questo prodotto. Leggere attentamente queste istruzioni e conservarle per riferimento futuro. Questo apparecchio è destinato esclusivamente al taglio di erba e può essere utilizzato facilmente in giardino. Non usarlo per altri scopi.
  • Page 13 2. DESCRIZIONE Manubrio inferiore Barra di avvio Ruote posteriori Pulsante di sicurezza Leva di regolazione dell’altezza della lama Manubrio superiore Serracavo Impugnatura del coperchio del motore Leva di bloccaggio Coperchio del motore Impugnatura del contenitore dell’erba Manopola di regolazione dell’altezza della lama Contenitore dell’erba Ruota anteriore Sportello dello scarico posteriore...
  • Page 14 3. SPECIFICHE TECNICHE Modello ELM2-36P-3W.4 Tensione nominale 220-240 V~ 50 Hz Potenza in ingresso nominale 1400 W Velocità a vuoto 3200/minuto Ampiezza di taglio 360 mm Pressione sonora 77,9 dB(A) K=3 dB(A) Livello di potenza sonora misurato 93,82 dB(A) K=0,686 dB(A)
  • Page 15 4. OPERAZIONI PRELIMINARI PERICOLO! Rischio di lesioni dovute a scossa elettrica. Avvertenza! Non collegare l'utensile alla presa di corrente prima di averlo assemblato completamente. PREPARAZIONE DELLA PROLUNGA • È essenziale usare: - una prolunga elettrica omologata per evitare il rischio di danni all'apparecchio (Fig. A). (Fig.
  • Page 16 5. UTILIZZO PERICOLO! Rischio di lesioni dovute a scossa elettrica. Avvertenza! Non collegare l’apparecchio alla presa di corrente prima di averlo assemblato completamente. Attenzione! Non toccare la lama in rotazione! Assemblaggio del tosaerba Per motivi di sicurezza, assemblare il tosaerba su un terreno piano e solido. Posizionare il manubrio superiore orizzontalmente sul terreno, quindi aprire la leva di bloccaggio...
  • Page 17 5. UTILIZZO Per regolare l’altezza della lama: Scollegare l’apparecchio dalla rete elettrica. Per aumentare l’altezza della lama, regolare manualmente la leva di regolazione dell’altezza della lama ; è necessario regolare anche la manopola di regolazione dell’altezza della lama per assicurarsi che i due livelli di altezza della lama corrispondano. Ora è...
  • Page 18 6. MANUTENZIONE PERICOLO! SCOSSA ELETTRICA! Scollegare l’apparecchio dalla rete elettrica prima di pulirlo, riporlo o modificare l’altezza della lama. Pulizia Tenere il più possibile puliti tutti i dispositivi di sicurezza, le aperture di ventilazione e il vano motore. Pulire l’apparecchio con un panno e/o aria compressa. Si raccomanda di pulire l’apparecchio dopo ogni utilizzo.
  • Page 19 7. RISOLUZIONE DEI PROBLEMI PERICOLO! RISCHIO DI LESIONI DOVUTE A SCOSSA ELETTRICA. Avvertenza! Prima di effettuare le operazioni descritte di seguito, spegnere il tosaerba. Problemi Cause probabili Azione risolutiva Non è collegato alla rete Il tosaerba non si avvia. Collegarlo alla rete elettrica. elettrica.
  • Page 20 I prodotti sono coperti da una garanzia di 3 anni a partire dalla data di acquisto. Questa garanzia copre i difetti di fabbricazione e materiali. Nel caso del tosaerba Sterwins con struttura in acciaio zincato, la struttura è coperta da una garanzia di 10 anni contro la corrosione.
  • Page 21 Che l’utensile/la batteria/il carica batterie non si siano mai trovati in un ambiente umido (rugiada, pioggia, sommerso dall’acqua...). Che non siano stati usati pezzi di ricambio non adatti, pezzi non fabbricati da STERWINS, qualora sia provato che siano stati causa del danno.
  • Page 22 10.VISTA ESPLOSA ED ELENCO DEI COMPONENTI 22 22...
  • Page 23 10.VISTA ESPLOSA ED ELENCO DEI COMPONENTI CODICE DESCRIZIONE Q.TÀ CODICE DESCRIZIONE Q.TÀ A021039-018-00 Gruppo manubrio superiore 8304-511002 Pannello di fissaggio A021039-019-00 Gruppo blocco interruttore 8440-513007-00 Gruppo copertura superiore 1-1-1 A021039-007-00 Coperchio inferiore scatola interruttore 16-1 8342-513001 Molla di torsione 1-1-2 A021039-021-00 Piastra con gancio 16-2 8081-513002...
  • Page 24 ΣΥΜΒΟΛΑ ΠΡΟΦΥΛΑΞΗ! Διαβάστε το μικρό βιβλίο οδηγιών. Προσέχετε τις κοφτερές λεπίδες. Οι λεπίδες συνεχίζουν να περιστρέφονται αφού σβήσει το μοτέρ. Βγάλτε το φις από την πρίζα πριν από τη συντήρηση ή αν το καλώδιο έχει χαλάσει. Διατηρείτε μακριά τους παρευρισκομένους. Έχετε...
  • Page 25 ΣΥΜΒΟΛΑ Κατηγορία ΙΙ – Διπλή μόνωση. Το προϊόν συμφωνεί με τις απαιτήσεις των ισχυουσών Ευρωπαϊκών Οδηγιών και έχει χρησιμοποιηθεί μέθοδος αξιολόγησης της συμμόρφωσης με αυτές τις οδηγίες. Σήμανση κυκλοφορίας του προϊόντος στην αγορά των κρατών μελών της τελωνειακής ένωσης. Προστασία έναντι εκτοξευόμενου νερού από όλες τις κατευθύνσεις. IPX4 Σύμβολο...
  • Page 26 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΚΙΝΔΥΝΟΣ! Ηλεκτροπληξία! Κίνδυνος τραυματισμού εξαιτίας ηλεκτροπληξίας. • Τα παιδιά πρέπει να επιβλέπονται ώστε να εξασφαλιστεί ότι δεν θα παίξουν με τη συσκευή. • Διαβάστε με προσοχή όλες τις οδηγίες. Εξοικειωθείτε με τα χειριστήρια και την ορθή χρήση του μηχανήματος. •...
  • Page 27 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ • Επιθεωρήστε διεξοδικά τον χώρο στον οποίο θα χρησιμοποιηθεί το μηχάνημα και απομακρύνετε όλα τα αντικείμενα που μπορεί να πεταχτούν από αυτό. Πριν από τη χρήση, βεβαιώνεστε πάντα οπτικά ότι οι διατάξεις κοπής, το παξιμάδι λεπίδας και το συγκρότημα λεπίδας δεν έχουν φθορές...
  • Page 28 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ προστατευτικά ή θωράκιση, ή χωρίς να είναι στη θέση τους οι διατάξεις ασφαλείας, π.χ. εκτροπείς ή/και συλλέκτης χόρτου. • Ανάβετε το μοτέρ σύμφωνα με τις οδηγίες και έχοντας τα πόδια σας μακριά από τη λεπίδα ή τις λεπίδες. Μη...
  • Page 29 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ συσκευή αρχίσει να δονείται αφύσικα (ελέγξτε αμέσως) • Διατηρείτε όλα τα παξιμάδια, τα περικόχλια και τις βίδες καλά σφιγμένα, έτσι ώστε να εξασφαλιστεί η ασφαλής λειτουργία της συσκευής. • Ελέγχετε συχνά τον κάδο γρασιδιού για φθορά. • Αντικαθιστάτε τα φθαρμένα ή χαλασμένα εξαρτήματα για λόγους ασφαλείας.
  • Page 30 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ εξειδικευμένο ηλεκτρολόγο για συμβουλές σε περίπτωση αμφιβολιών. Ακόμα και εάν χειρίζεστε αυτό το προϊόν σε συμφωνία με όλες τις διατάξεις, συνεχίζουν να υπάρχουν υπολειπόμενοι κίνδυνοι. Οι ακόλουθοι κίνδυνοι μπορεί να προκύψουν σε συνδυασμό με τη δομή και το σχέδιο αυτού του προϊόντος: •...
  • Page 31 ΠΕΡΙΕΧΟΜΕΝΑ 1. Σκοπούμενη χρήση της χλοοκοπτικής μηχανής Sterwins 2. Περιγραφή 3. Τεχνικά στοιχεία 4. Πριν θέσετε το μηχάνημα σε λειτουργία 5. Λειτουργία 6. Συντήρηση 7. Αντιμετώπιση προβλημάτων 8. Απόρριψη και ανακύκλωση 9. Εγγύηση 10.Αναλυτική απεικόνιση με κατάλογο εξαρτημάτων 11.Δήλωση συμμόρφωσης ΕΚ...
  • Page 32 1. ΣΚΟΠΟΥΜΕΝΗ ΧΡΗΣΗ ΤΗΣ ΧΛΟΟΚΟΠΤΙΚΗΣ ΜΗΧΑΝΗΣ STERWINS Ευχαριστούμε για την αγορά αυτού του προϊόντος. Διαβάστε προσεκτικά αυτές τις οδηγίες λειτουργίας και φυλάξτε τις για μελλοντική αναφορά. Αυτή η χλοοκοπτική μηχανή προορίζεται μόνο για χρήση κοπής γρασιδιού και χρησιμοποιείται εύκολα στον κήπο σας. Να μην...
  • Page 33 2. ΠΕΡΙΓΡΑΦΗ Κάτω χειρολαβή Μπάρα διακόπτη Πίσω τροχοί Κουμπί διακόπτη Λαβή ρύθμισης του ύψους λεπίδας Επάνω χειρολαβή Σφιγκτήρας καλωδίου Λαβή καλύμματος μοτέρ Ταχύσφιγκτήρας Κάλυμμα μοτέρ Λαβή κάδου συλλογής χόρτου Κουμπί ρύθμισης του ύψους λεπίδας Κάδος συλλογής χόρτου Περιστρεφόμενος τροχός Πίσω θύρα εξαγωγής 33 33...
  • Page 34 3. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Μοντέλο ELM2-36P-3W.4 Ονομαστική τάση 220-240V~50Hz Ονομαστική ισχύς εισόδου 1400W Ταχύτητα χωρίς φορτίο 3200/λεπτό Πλάτος κοπής 360mm Ηχητική πίεση 77,9 dB(A), K=3 dB(A) Μετρημένη στάθμη ηχητικής ισχύος 93,82 dB(A), K=0,686dB(A) Εγγυημένη στάθμη ηχητικής ισχύος 96 dB(A) Ύψος κοπής...
  • Page 35 4. ΠΡΙΝ ΘΕΣΕΤΕ ΣΕ ΛΕΙΤΟΥΡΓΙΑ ΤΟΝ ΕΞΟΠΛΙΣΜΟ ΚΙΝΔΥΝΟΣ! Κίνδυνος τραυματισμού λόγω ηλεκτροπληξίας. Προειδοποίηση! Μην συνδέετε το φις στην πρίζα πριν ολοκληρωθεί η εγκατάσταση! ΠΡΟΕΤΟΙΜΑΣΙΑ ΤΟΥ ΚΑΛΩΔΙΟΥ ΠΡΟΕΚΤΑΣΗΣ • Ως βασική αρχή, συνιστούμε τη χρήση - κατάλληλου καλωδίου επέκτασης προς αποφυγή περιττής ζημιάς στην χλοοκοπτική μηχανή.
  • Page 36 5. ΛΕΙΤΟΥΡΓΙΑ ΚΙΝΔΥΝΟΣ! Κίνδυνος τραυματισμού λόγω ηλεκτροπληξίας. Προειδοποίηση! Μην συνδέετε το φις στην πρίζα πριν ολοκληρωθεί η εγκατάσταση! Προσοχή! Μην αγγίζετε την περιστρεφόμενη λεπίδα! Στήσιμο του χλοοκοπτικού σας μηχανήματος Τοποθετήστε το χλοοκοπτικό σε επίπεδη και σταθερή επιφάνεια για να εξασφαλιστεί η ασφαλής και...
  • Page 37 5. ΛΕΙΤΟΥΡΓΙΑ Κατά την αποστολή οι τροχοί στο χλοοκοπτικό είναι ρυθμισμένοι σε μια θέση χαμηλής κοπής. Πριν τη χρήση του χλοοκοπτικού για πρώτη φορά, σηκώστε την θέση κοπής στο καταλληλότερο ύψος για το γρασίδι σας. Για να ρυθμίσετε το ύψος της λεπίδας: Αποσυνδέστε...
  • Page 38 6. ΣΥΝΤΗΡΗΣΗ ΚΙΝΔΥΝΟΣ! ΗΛΕΚΤΡΟΠΛΗΞΙΑ! Αποσυνδέστε την παροχή ηλεκτρικού ρεύματος πριν τον καθαρισμό, από αλλαγή της λεπίδας κοπής και από αποθήκευση του χλοοκοπτικού. Καθαρισμός Διατηρήστε όλες τις συσκευές ασφαλείας, διεξόδους αερισμού και το περίβλημα του κινητήρα καθαρά από υπολείμματα και ακαθαρσίες. Καθαρίστε τον εξοπλισμό με ένα πανί και/ή συμπιεσμένο...
  • Page 39 7. ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ ΚΙΝΔΥΝΟΣ! ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ ΕΞΑΙΤΙΑΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ. Προειδοποίηση! Πριν από οποιαδήποτε αντιμετώπιση προβλημάτων, απενεργοποιήστε το χλοοκοπτικό. Προβλήματα Πιθανές αιτίες Ενέργεια επίλυσης Δεν έχει συνδεθεί η Συνδέστε το μηχάνημα στο Το χλοοκοπτικό δεν ξεκινά. τροφοδοσία ρεύματος. ρεύμα. Το γρασίδι είναι χοντρό ή το Το...
  • Page 40 σας στην ιστοσελίδα του καταστήματος. Εγγύηση Τα προϊόντα STERWINS έχουν σχεδιαστεί σύμφωνα με τα υψηλότερα πρότυπα ποιότητας για προϊόντα που προορίζονται για το ευρύ κοινό. Τα προϊόντα αυτά καλύπτονται με εγγύηση 3 χρόνων, η οποία ξεκινά από την ημερομηνία αγοράς.
  • Page 41 βροχή, πτώση σε νερό...) Να μην έχουν χρησιμοποιηθεί λανθασμένα εξαρτήματα ή εξαρτήματα που δεν έχουν κατασκευαστεί από τη STERWINS, τα οποία ευθύνονται για τη φθορά. Το εργαλείο να μην έχει χρησιμοποιηθεί ακατάλληλα (υπερφόρτωση του εργαλείου ή χρήση μη εγκεκριμένων εξαρτημάτων).
  • Page 42 10.ΑΝΑΛΥΤΙΚΗ ΑΠΕΙΚΟΝΙΣΗ ΜΕ ΚΑΤΑΛΟΓΟ ΕΞΑΡΤΗΜΑΤΩΝ 42 42...
  • Page 43 10.ΑΝΑΛΥΤΙΚΗ ΑΠΕΙΚΟΝΙΣΗ ΜΕ ΚΑΤΑΛΟΓΟ ΕΞΑΡΤΗΜΑΤΩΝ ΘΕΣΗ ΑΡΙΘΜΟΣ ΕΞΑΡΤΗΜΑΤΟΣ ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΣΥΣΚΕΥΗΣ AΡ. ΘΕΣΗ ΑΡΙΘΜΟΣ ΕΞΑΡΤΗΜΑΤΟΣ ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΣΥΣΚΕΥΗΣ AΡ. A021039-018-00 Συγκρότημα επάνω χειρολαβής 8SNAB50-16Q Βίδα A021039-019-00 Συγκρότημα κουτιού διακοπτών 8304-511002 Πλάκα σταθεροποίησης 1-1-1 A021039-007-00 Κάτω κάλυμμα κουτιού διακοπτών 8440-513007-00 Συγκρότημα επάνω καλύμματος 1-1-2 A021039-021-00 Πλάκα...
  • Page 44 SYMBOLS CAUTION! Read the instruction booklet. Beware of sharp blades. Blades continue to rotate after the motor is switched off - Remove plug from mains before maintenance or if cord is damaged. Keep by standers away. Keep the flexible supply cord away from the cutting blades. Guarantee sound power label.
  • Page 45 SYMBOLS Class II - Double insulation. The product complies with the applicable European directives and an evaluation method of conformity for these directives was done. Sign of product circulation in the market of the Customs Union member states. Protection against splashed water from all directions. IPX4 Recycling symbol.
  • Page 46 SAFETY INSTRUCTIONS DANGER ! Electric shock ! Risk of injury due to electric shock. Children should be supervised to ensure that they do not play with the appliance. Read the instructions carefully. Be familiar with the controls and the correct use of the machine. Never allow children or people unfamiliar with these instructions to use the machine.
  • Page 47 SAFETY INSTRUCTIONS clothing that is loose fitting or that has hanging cords or ties. Thoroughly inspect the area where the machine is to be used and remove all objects which can be thrown by the machine. Before using, always visually inspect to see that the cutting means, blade nut and the blade assembly are not worn or damaged.
  • Page 48 SAFETY INSTRUCTIONS Switch on the motor carefully according to instructions and with feet well away from the blade(s). Do not tilt the machine when switching on the motor, except if the machine has to be tilted for starting. In this case, do not tilt it more than absolutely necessary and lift only the part, which is away from the operator.
  • Page 49 SAFETY INSTRUCTIONS is in safe working condition. Check the grass box frequently for wear or deterioration. Replace worn or damaged parts for safety. On machines with multi blade, take care as rotating one blade can cause other blades to rotate. Be careful during adjustment of the machine to prevent entrapment of the fingers between moving blades and fixed parts of the machine.
  • Page 50 SAFETY INSTRUCTIONS or hidden objects that are suddenly dashed. Burns if hot surfaces are touched. WARNING: This product produces an electromagnetic field during operation. This field may under some circumstances interfere with active or passive medical implants. To reduce the risk of serious or fatal injury, we recommend that people with medical implants consult their doctor and the medical implant manufacturer before operating this product.

  • Page 51: Table Of Contents

    CONTENTS 1. Intended use of Sterwins lawn mower 2. Description 3. Technical data 4. Before putting the equipment into Operation 5. Operation 6. Maintenance 7. Trouble Shooting 8. Disposal and recycling 9. Warranty 10.Exploded view and part list 11. EC declaration of conformity...

  • Page 52: Intended Use Of Sterwins Lawn Mower

    1. INTENDED USE OF STERWINS LAWN MOWER Thank you for purchasing this product. Please read through these operating instructions and keep them for future reference. This lawn mower is only intended to be used for cutting grass and can be used easily in your garden. Do not use it for others purposes.

  • Page 53: Description

    2. DESCRIPTION Switch Bar Lower Handle Switch Button Rear Wheels Upper Handle Blade Height Adjustment Handle Wire Clip Motor Cover Handle Quick Clamp Motor Cover Grass Collection Box Handle Blade Height Adjustment Knob Grass Collection Box Rotate Wheel Rear Discharge Door 53 53...

  • Page 54: Technical Data

    3. TECHNICAL DATA Model ELM2-36P-3W.4 Rated voltage 220-240V~50Hz Rated power input 1400W No-load speed 3200 / min Cutting width 360mm Sound pressure 77.9 dB(A) K=3 dB(A) Measured sound power level 93.82 dB(A) K=0.686dB(A) Guarantee sound power level 96 dB(A) Cutting height...

  • Page 55: Before Putting The Equipment Into Operation

    4. BEFORE PUTTING THE EQUIPMENT INTO OPERATION DANGER! Risk of injury due to electric shock. Warning! Do not plug in before installation is fully completed! PREPARING THE EXTENSION CORD As a basic principle, we recommend the use - A proper extension cord, in order to avoid unnecessary damage to the lawn mower. (Fig. A) (Fig.

  • Page 56: Operation

    5. OPERATION DANGER! Risk of injury due to electric shock. Warning! Do not plug in before installation is fully completed! Caution! Do not touch rotating blade! Setting up your lawn mower Set up the lawn mower on flat and firm ground to ensure safe and sturdy operating. Put the upper handle horizontally on the ground,then open the quick clamp of the...
  • Page 57 5. OPERATION mower for the first time,raise the cutting position to the height best suited for your lawn. To adjust the blade height: Disconnect power supply. To raise the blade height, use your hand to adjust the blade height adjustment handle , and in the meanwhile,you have to adjust the blade height adjustment knob to make sure both...

  • Page 58: Maintenance

    6. MAINTENANCE DANGER ! ELECTRIC SHOCK ! Disconnect power supply before cleaning ,changing the cutting blade and storing of the mower. Cleaning Keep all safety devices, air vents, and motor housing free of debris and dirt. Wipe down the equipment with a cloth and/or compressed air. It is highly suggested that you clean the device after every use.

  • Page 59: Trouble Shooting

    7. TROUBLE SHOOTING DANGER! Risk of injury due to electric shock. Warning! Before any trouble shooting, switch off the lawnmower. problems Probable causes Corrective action Mower not starting. Power supply not connected. Connect to power supply. Mower cutting grass Lawn is rough or cutting Adjust the cutting height.

  • Page 60: Warranty

    The products are covered with a warranty of 3 years starting from the date of purchase. This warranty covers all manufacturing or material defects. If purchasing a Sterwins lawn mower with a deck made of galvanised steel, the deck is covered with a 10-year warranty against corrosion.
  • Page 61 That the tool/battery/charger have never been in a wet environment (dew, rain, submerged in water...) That no incorrect parts have been used, parts not made by STERWINS, whereas they prove to be the cause of deterioration That the tool has not been used improperly (overloading the tool, or use of non-approved accessories).
  • Page 62 10. EXPLODED VIEW WITH PART LIST 62 62...
  • Page 63 10. EXPLODED VIEW WITH PART LIST PART NUMBER DESCRIPTION PART NUMBER DESCRIPTION A021039-018-00 Upper handle assembly 8304-511002 Fixing board A021039-019-00 Switch box assembly 8440-513007-00 Upper cover assembly 1-1-1 A021039-007-00 Switch box lower cover 16-1 8342-513001 Torsion spring 1-1-2 A021039-021-00 hook plate 16-2 8081-513002 rear shaft...
  • Page 64 às normas ao documento| harmonizadas pertinentes utilizadas ou referências às especificações para as quais a conformidade é declarada| for model ELM2-36P-3W.4 EN 60335-1:2012+ A11:2014+ A13:2017+ A1:2019+ A14:2019+ A2:2019 2006_42_EC_MACHINE EN 60335-2-77:2010 machinery|Machines|máquinas |máquinas|...
  • Page 65 Dove applicabile * il nome e il numero del laboratorio notificato che ha rilasciato la certificazione e il riferimento al documento|W stosownych przypadkach * notyfikowana nazwa specyfikacji, w odniesieniu do których deklarowana jest document| for model ELM2-36P-3W.4 EN 60335-1:2012+ A11:2014+ A13:2017+ A1:2019+ A14:2019+ A2:2019 2006_42_EC_MACHINE EN 60335-2-77:2010 for model 25EGT1-300.1...
  • Page 66 FR: Montage / ES: Montaje / PT: Montagem / IT: Montaggio / EL: Συναρμολόγηση / PL: Montaż / RU: Сборка / KZ: Монтаждау / UA: Збiрка / RO: Montaj / EN: Assembly...
  • Page 68 Clic...
  • Page 69 FR: Préparation / ES: Preparación / PT: Preparação / IT: Preparazione / EL: Προετοιμασί / PL: Przygotowanie / RU: Подготовка / KZ: Дайындау / UA: Пiдготування / RO: Pregatire / EN: Preparation...
  • Page 70 110 cm 95 cm...
  • Page 72 1/3 cm 1/3 cm 1/3 cm 1/3 cm 1/3 cm 1/3 cm 1/3 cm 1/3 cm 1/3 cm...
  • Page 73 15°...
  • Page 75 FR: Utilisation / ES: Utilización / PT: Utilização / IT: Uso / EL: Χρήση / PL: Użytkowanie / RU: Использование / KZ: Пайдала / UA: Використання / RO: Utilizare / EN: Use 360° easy...
  • Page 77 FR: Entretien / ES: Mantenimiento / PT: Manutenção / IT: Manutenzione / EL: Συντήρηση / PL: Konserwacja / RU: Уход / KZ: Және техникалы ызмет к рсету / UA: Догляд / RO: Întreţinere / EN: Maintenance...
  • Page 78 FR: Hivernage / ES: Durante el invierno / PT: Preparação para o inverno / IT: Rimessaggio / EL: Αποθήκευση το χειμώνα / PL: Przechowywanie / RU: Зимний период / KZ: ыс ы са тау / UA: Зимовий період / RO: Păstrare pe perioada iernii / EN: Winter storage 90°...
  • Page 79 5130 included (25-30)N.m...
  • Page 82 Ce produit se recycle, s’il n’est plus utilisable déposez-le en déchetterie. Notice à trier. Pour en savoir plus : www.quefairedemesdechets.fr Questo prodotto può essere riciclato. Se deve essere smaltito, portalo presso un centro de reciclaggio. FR IT Αυτό το προϊόν είναι ανακυκλώσιμο. Εάν δεν μπορεί πλέον να χρησιμοποιηθεί, μεταφέρετε την οε κάποιο κέντρο...
