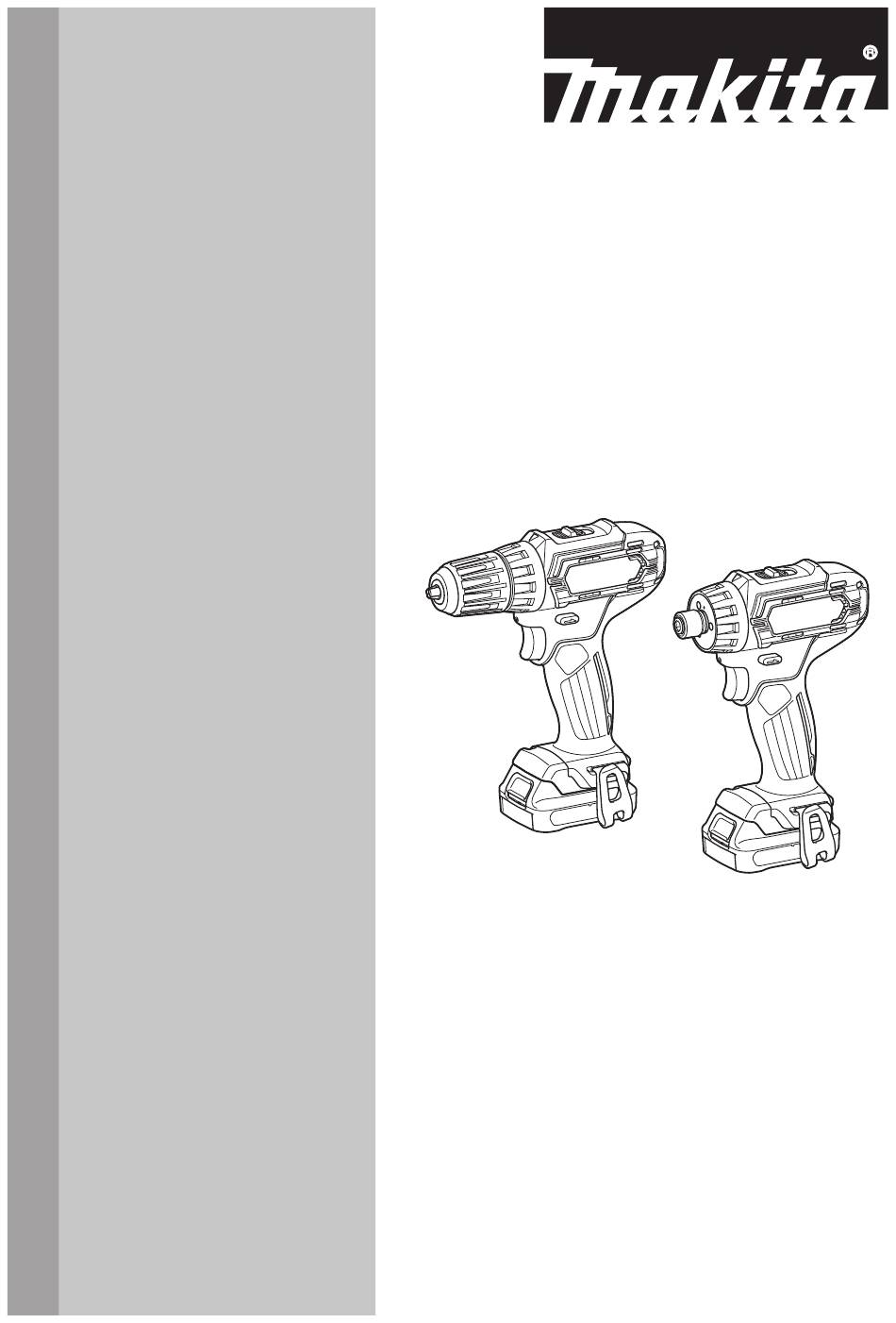

- Page 1 INSTRUCTION MANUAL MANUAL DE INSTRUCCIONES Cordless Driver Drill Atornillador Taladro Inalámbrico FD09 FD10 IMPORTANT: Read Before Using. IMPORTANTE: Lea antes de usar.
-
Page 2: Specifications
ENGLISH (Original instructions) SPECIFICATIONS Model: FD09 FD10 Drilling capacities Steel 10 mm (3/8") Wood 21 mm (13/16") Fastening capacities Wood screw 5.1 mm x 63 mm (7/32" x 2-1/2") Machine screw M6 (1/4") No load speed (RPM) High (2) 0 - 1,700 /min... - Page 3 Power tools can produce electromagnetic fields Store idle power tools out of the reach of chil- (EMF) that are not harmful to the user. However, dren and do not allow persons unfamiliar with users of pacemakers and other similar medical the power tool or these instructions to operate devices should contact the maker of their device and/ the power tool.
-
Page 4: Cordless Driver Drill Safety Warnings
Follow your local regulations relating to dis- posal of battery. 12. Use the batteries only with the products specified by Makita. Installing the batteries to non-compliant products may result in a fire, exces- sive heat, explosion, or leak of electrolyte. SAVE THESE INSTRUCTIONS. 4 ENGLISH... -
Page 5: Functional Description
CAUTION: CAUTION: Only use genuine Makita batteries. Always install the battery cartridge Use of non-genuine Makita batteries, or batteries that fully until the red indicator cannot be seen. If not, have been altered, may result in the battery bursting it may accidentally fall out of the tool, causing injury to causing fires, personal injury and damage. It will also you or someone around you. void the Makita warranty for the Makita tool and charger. CAUTION: Do not install the battery cartridge forcibly. If the cartridge does not slide in easily, it is... -
Page 6: Reversing Switch Action
When the reversing switch lever is in the neutral posi- This tool is equipped with an electric brake. If the tool tion, the switch trigger cannot be pulled. consistently fails to quickly stop after the switch trigger is released, have the tool serviced at a Makita service center. Speed change Lighting up the front lamp ► 1 . Speed change lever ► 1 . -
Page 7: Adjusting The Fastening Torque
Position of Speed Torque Applicable speed operation change lever High Heavy load- ing operation High Light loading operation To change the speed, switch off the tool first. Select the "2" side for high speed or "1" for low speed but high torque. Be sure that the speed change lever is set to the correct position before operation. -
Page 8: Installing Hook
Installing or removing driver bit/ drill bit For Model FD09 (optional accessory) ► 1 . Driver bit 2. Sleeve To install the driver bit, pull the sleeve in the direction of the arrow and insert the driver bit into the sleeve as far as it will go. -
Page 9: Screwdriving Operation
Installing driver bit holder Screwdriving operation Optional accessory CAUTION: Adjust the adjusting ring to the proper torque level for your work. CAUTION: Make sure that the driver bit is inserted straight in the screw head, or the screw and/or driver bit may be damaged. Place the point of the driver bit in the screw head and apply pres- sure to the tool. Start the tool slowly and then increase the speed gradually. Release the switch trigger as soon as the clutch cuts in. -
Page 10: Using Holster
Thread a waist belt or similar through holster holder. NOTICE: Never use gasoline, benzine, thinner, alcohol or the like. Discoloration, deformation or cracks may result. To maintain product SAFETY and RELIABILITY, repairs, any other maintenance or adjustment should be performed by Makita Authorized or Factory Service Centers, always using Makita replacement parts. ► 1 . Holster holder 2. Waist belt 10 ENGLISH... -
Page 11: Optional Accessories
OPTIONAL ACCESSORIES CAUTION: These accessories or attachments are recommended for use with your Makita tool specified in this manual. The use of any other accessories or attachments might present a risk of injury to persons. Only use accessory or attachment for its stated purpose. If you need any assistance for more details regard- ing these accessories, ask your local Makita Service Center. • Drill bits • Driver bits •... -
Page 12: Especificaciones
ESPAÑOL (Instrucciones originales) ESPECIFICACIONES Modelo: FD09 FD10 Capacidades de taladrado Acero 10 mm (3/8") Madera 21 mm (13/16") Capacidades de apriete Tornillo para madera 5,1 mm x 63 mm (7/32" x 2-1/2") Tornillo de máquina 6 mm (1/4") Velocidad sin carga (rpm) Alta (2) 0 - 1 700 r/min... - Page 13 No exponga las herramientas eléctricas a la Si dispone de dispositivos para la conexión de lluvia ni a condiciones húmedas. La entrada de equipos de extracción y recolección de polvo, agua en una herramienta eléctrica aumentará el asegúrese de conectarlos y utilizarlos debida- riesgo de que se produzca una descarga eléctrica. mente. Hacer uso de la recolección de polvo puede reducir los riesgos relacionados con el polvo.
- Page 14 Mantenga los mangos y superficies de asi- Advertencias de seguridad para el miento secos, limpios y libres de aceite o taladro atornillador inalámbrico grasa. Los mangos y superficies de asimiento resbalosos no permiten una manipulación segura Utilice los mango(s) auxiliare(s) que se sumi- ni el control de la herramienta en situaciones nistren con la herramienta.
- Page 15 Siga las regulaciones locales relacionadas al desecho de las baterías. 12. Utilice las baterías únicamente con los pro- velocidad sin carga ductos especificados por Makita. Instalar las baterías en productos que no cumplan con los requisitos podría ocasionar un incendio, un calen- revoluciones o alternaciones por minuto, tamiento excesivo, una explosión o una fuga de frecuencia de rotación electrolito.
-
Page 16: Descripción Del Funcionamiento
Sistema de protección de batería DESCRIPCIÓN DEL FUNCIONAMIENTO La herramienta está equipada con un sistema de pro- tección de batería. Este sistema corta en forma auto- mática el suministro de energía al motor para prolongar PRECAUCIÓN: la vida útil de la batería. Asegúrese siempre de que la La herramienta se detendrá automáticamente durante herramienta esté apagada y el cartucho de batería el funcionamiento si la herramienta y/o la batería se haya sido extraído antes de realizar cualquier someten a una de las siguientes condiciones: ajuste o comprobación en la herramienta. Sobrecarga: Instalación o extracción del La herramienta se está utilizando de una manera que causa... -
Page 17: Cambio De Velocidad
La herramienta está equipada con un freno eléctrico. Si la herramienta falla constantemente en detenerse tras Esta herramienta tiene un conmutador de inversión soltar el gatillo interruptor, lleve la herramienta a mante- para cambiar la dirección de rotación. Presione la nimiento a un centro de servicio Makita. palanca del conmutador de inversión desde el lado A para una rotación en sentido de las manecillas del reloj Iluminación de la luz delantera o desde el lado B, para una rotación en sentido inverso al de las manecillas del reloj. - Page 18 Posición de Velocidad Torsión Operación PRECAUCIÓN: Coloque siempre la palanca la palanca aplicable de cambio de velocidad exactamente en la posi- de cambio de ción correcta. Si usted utiliza la herramienta con la velocidad palanca de cambio de velocidad puesta a medias Baja Alta Operación de...
-
Page 19: Montaje
Instalación o extracción de la punta de destornillador/broca de taladro Para el modelo FD09 (accesorio opcional) ► 1 . Punta para atornillar 2. Mandril Para instalar la punta para atornillar, jale el mandril en dirección de la flecha e inserte la punta para atornillar en el mandril hasta donde sea posible. -
Page 20: Operación
Instalación del portabrocas Operación de atornillado Accesorio opcional PRECAUCIÓN: Coloque el anillo de ajuste en el nivel de torsión apropiado para su trabajo. PRECAUCIÓN: Asegúrese de que la punta de destornillador se inserte exactamente en la cabeza del tornillo, de lo contrario el tornillo y/o la punta de destornillador pueden dañarse. -
Page 21: Mantenimiento
AVISO: Nunca use gasolina, bencina, diluyente Introduzca un cinturón o similar a través de la (tíner), alcohol o sustancias similares. Puede que agarradera de la funda. esto ocasione grietas o descoloramiento. Para mantener la SEGURIDAD y FIABILIDAD del pro- ducto, las reparaciones, y cualquier otra tarea de man- tenimiento o ajuste deberán ser realizadas en centros de servicio autorizados o de fábrica Makita, empleando siempre repuestos Makita. ► 1 . Agarradera de la funda 2. Cinturón 21 ESPAÑOL... -
Page 22: Accesorios Opcionales
PRECAUCIÓN: Estos accesorios o aditamen- tos están recomendados para utilizarse con su herramienta Makita especificada en este manual. El empleo de cualquier otro accesorio o aditamento puede conllevar el riesgo de lesiones personales. Utilice los accesorios o aditamentos solamente para su fin establecido. - Page 24 Para reducir la exposición a estos productos químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad indicado, tal como las máscaras contra polvo que están especialmente diseñadas para filtrar partículas microscópicas. Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan 885672-947...
