Summary of Contents for Makita FD05

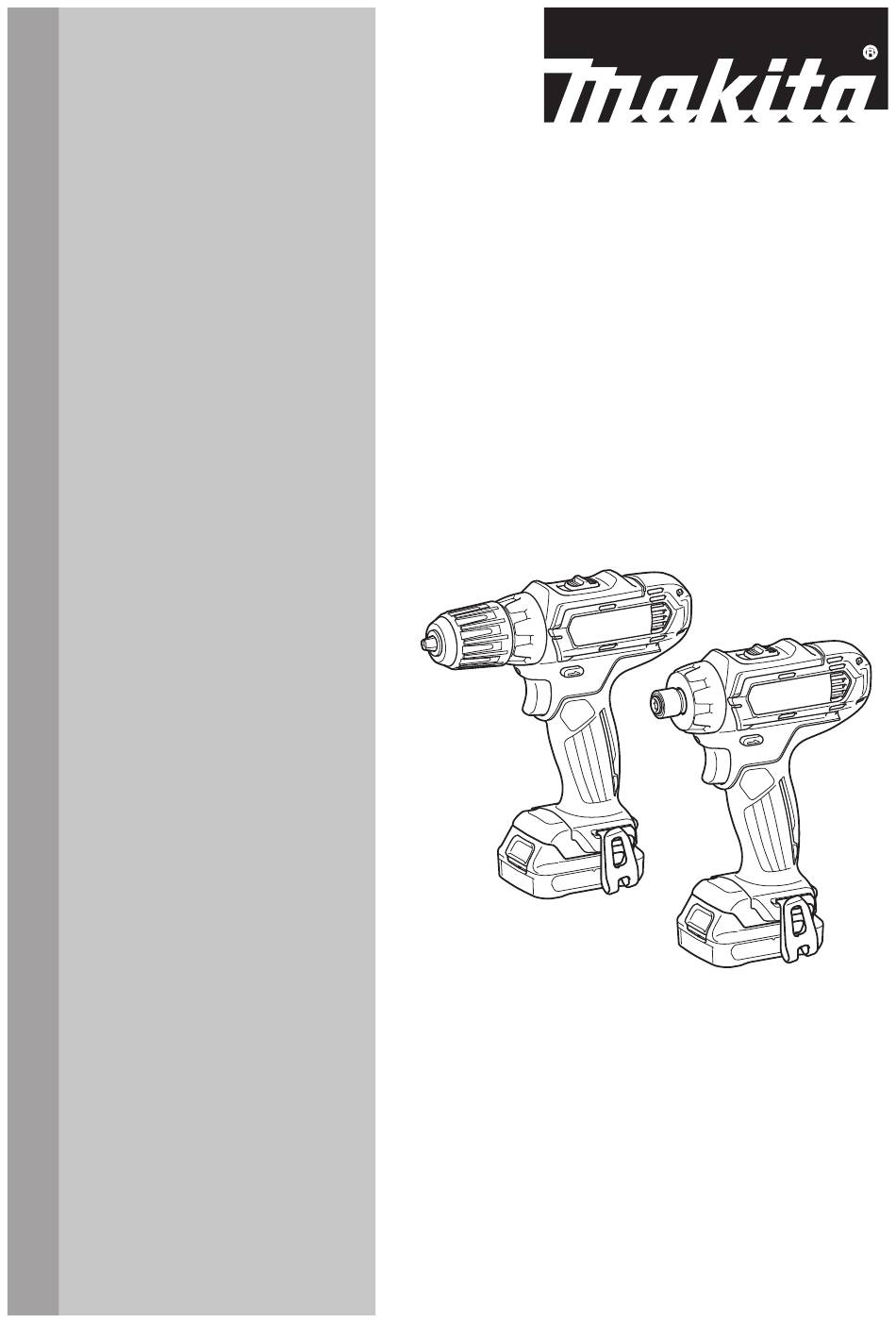

- Page 1 INSTRUCTION MANUAL MANUEL D'INSTRUCTION MANUAL DE INSTRUCCIONES Cordless Driver Drill Perceuse-Visseuse sans Fil Atornillador Taladro Inalámbrico FD05 FD06 Read Before Using. IMPORTANT: Lire avant usage. IMPORTANT : Lea antes de usar. IMPORTANTE:...
-
Page 2: Specifications
ENGLISH (Original instructions) SPECIFICATIONS Model: FD05 FD06 Drilling capacities Steel 10 mm (3/8") Wood 21 mm (13/16") Fastening Wood screw 5.1 mm x 63 mm (7/32" x 2-1/2") capacities Machine screw M6 (1/4") No load speed High (2) 0 - 1,700 /min... -
Page 3: Cordless Driver Drill Safety Warnings
parts. This will ensure that the safety of the power jewellery or long hair can be caught in moving parts. tool is maintained. If devices are provided for the connection of Follow instruction for lubricating and chang- ing accessories. dust extraction and collection facilities, ensure these are connected and properly used. Use of Keep handles dry, clean and free from oil and dust collection can reduce dust-related hazards. -
Page 4: Functional Description
If you can see the red indicator on the causing fires, personal injury and damage. It will upper side of the button, it is not locked completely. also void the Makita warranty for the Makita tool and charger. CAUTION: Always install the battery cartridge fully until the red indicator cannot be seen. -
Page 5: Switch Action
Electric brake This tool is equipped with an electric brake. If the tool consistently fails to quickly stop after the switch trigger is released, have the tool serviced at a Makita service center. Lighting up the front lamp 1. Indicator lamps 2. -
Page 6: Reversing Switch Action
Reversing switch action Speed change 1. Speed change lever 1. Reversing switch lever CAUTION: Always set the speed change lever fully to the correct position. If you operate the tool with CAUTION: Always check the direction of the speed change lever positioned halfway between the rotation before operation. - Page 7 Installing or removing driver bit/ drill bit For Model FD05 (optional accessory) 1. Driver bit 2. Sleeve To install the driver bit, pull the sleeve in the direction of the arrow and insert the driver bit into the sleeve as far as it will go.
-
Page 8: Screwdriving Operation
Installing driver bit holder Screwdriving operation Optional accessory CAUTION: Adjust the adjusting ring to the proper torque level for your work. CAUTION: Make sure that the driver bit is inserted straight in the screw head, or the screw and/or driver bit may be damaged. Place the point of the driver bit in the screw head and apply pressure to the tool. -
Page 9: Using Holster
Thread a waist belt or similar through holster alcohol or the like. Discoloration, deformation or holder. cracks may result. To maintain product SAFETY and RELIABILITY, repairs, any other maintenance or adjustment should be performed by Makita Authorized or Factory Service Centers, always using Makita replacement parts. OPTIONAL ACCESSORIES CAUTION: These accessories or attachments are recommended for use with your Makita tool 1. - Page 10 COMPLETE tool, freight prepaid, to one of Makita’s Factory or Authorized Service Centers. If inspection shows the trouble is caused by defective workmanship or material, Makita will repair (or at our option, replace) without charge. This Warranty does not apply where: •...
-
Page 11: Spécifications
FRANÇAIS (Mode d’emploi original) SPÉCIFICATIONS Modèle : FD05 FD06 Capacités de Acier 10 mm (3/8") perçage Bois 21 mm (13/16") Capacités de Vis à bois 5,1 mm x 63 mm (7/32" x 2-1/2") serrage Vis de mécanique M6 (1/4") Vitesse à vide (T/... -
Page 12: Consignes De Sécurité Pour La Perceuse-Visseuse Sans Fil
Les risques de blessure seront moins élevés si pas désalignées ou coincées, qu’aucune pièce n’est cassée et que l’outil électrique n’a subi vous utilisez des dispositifs de protection tels qu’un masque anti-poussière, des chaussures à aucun dommage affectant son bon fonction- semelle antidérapante, une coiffure résistante ou nement. - Page 13 Utilisez exclusivement les bat- sécurité énoncées dans le présent manuel d’ins- teries fabriquées par Makita. Les batteries autres tructions peut provoquer des blessures graves. que celles fabriquées par Makita ou les batteries modifiées peuvent exploser et causer un incendie, Symboles une blessure ou des dommages. Cela annule aussi la garantie Makita de l’outil et du chargeur Makita.
-
Page 14: Description Du Fonctionnement
En surcharge : DESCRIPTION DU L’outil est utilisé d’une manière entraînant une consom- mation anormale de courant. FONCTIONNEMENT Dans cette situation, libérez la gâchette et arrêtez l’activité qui entraîne une surcharge de l’outil. Ensuite, appuyez de nouveau sur la gâchette pour redémarrer. ATTENTION : Assurez-vous toujours que Si l’outil ne démarre pas, la batterie est en surchauffe. -
Page 15: Changement De Vitesse
Enfoncez le levier inverseur du côté promptement l’outil, faites-le réparer dans un centre de A pour une rotation dans le sens des aiguilles d’une service après-vente Makita. montre, ou du côté B pour une rotation dans le sens contraire des aiguilles d’une montre. - Page 16 Pour modifier la vitesse, éteignez d’abord l’outil. Position du Vitesse Couple de Type de Sélectionnez « 2 » pour une vitesse élevée, ou « 1 » levier de serrage travail pour une vitesse réduite avec un couple de serrage changement de vitesse élevé. Avant d’utiliser l’outil, assurez-vous que le levier de changement de vitesse se trouve à...
- Page 17 éteint et que sa batterie est retirée avant d’effectuer tout travail dessus. Installation ou retrait de l’embout- tournevis ou de l’embout-foret Pour le modèle FD05 (accessoire en option) 1. Embout-tournevis 2. Manchon Pour installer l’embout-tournevis, tirez le manchon dans le sens de la flèche et insérez l’embout-tournevis à fond...
- Page 18 Installation du support Vissage d’embout-tournevis ATTENTION : Ajustez la bague de réglage sur Accessoire en option le niveau de couple de serrage qui convient au travail à effectuer. ATTENTION : Assurez-vous que l’em- bout-tournevis est inséré bien droit dans la tête de vis, sinon la vis et/ou l’embout-tournevis risque d’être endommagé.
- Page 19 Utilisation de l’étui ATTENTION : Une pression excessive sur l’outil n’accélère pas le perçage. Au contraire, elle Accessoire en option risque d’endommager la pointe de l’embout-foret, d’affecter le rendement de l’outil et de raccourcir sa ATTENTION : Lorsque vous utilisez l’étui, durée de service.
-
Page 20: Entretien
COMPLET, fret payé d’avance, à une usine ou un centre de service après-vente autorisé Makita. S’il ressort de l’inspection que le problème est dû à un vice de fabrication ou de matériau, Makita répa- rera (ou remplacera, à son gré) l’outil gratuitement. 20 FRANÇAIS... -
Page 21: Especificaciones
ESPAÑOL (Instrucciones originales) ESPECIFICACIONES Modelo: FD05 FD06 Capacidades de Acero 10 mm (3/8") taladrado Madera 21 mm (13/16") Capacidades de Tornillo para madera 5,1 mm x 63 mm (7/32" x 2-1/2") apriete Tornillo de máquina 6 mm (1/4") Velocidad sin carga... - Page 22 mientras opera las herramientas eléctricas puede rotas y cualquier otra condición que pueda terminar en una lesión grave. afectar al funcionamiento de la herramienta eléctrica. Si la herramienta eléctrica está Use equipo de protección personal. Póngase dañada, haga que se la reparen antes de siempre protección para los ojos.
- Page 23 A continuación se muestran los símbolos utilizados lesiones personales y daños. Asimismo, esto inva- para la herramienta. lidará la garantía de Makita para la herramienta y el cargador Makita. volts o voltios Consejos para alargar al máximo corriente directa o continua la vida útil de la batería...
-
Page 24: Descripción Del Funcionamiento
Sistema de protección de batería DESCRIPCIÓN DEL FUNCIONAMIENTO La herramienta está equipada con un sistema de pro- tección de batería. Este sistema corta en forma auto- mática el suministro de energía al motor para prolongar PRECAUCIÓN: la vida útil de la batería. Asegúrese siempre de que la La herramienta se detendrá... - Page 25 Makita. Esta herramienta tiene un conmutador de inversión para cambiar la dirección de rotación. Presione la Iluminación de la luz delantera...
-
Page 26: Cambio De Velocidad
Cambio de velocidad PRECAUCIÓN: Coloque siempre la palanca de cambio de velocidad exactamente en la posi- ción correcta. Si usted utiliza la herramienta con la palanca de cambio de velocidad puesta a medias entre la posición “1” y “2”, la herramienta puede dañarse. -
Page 27: Montaje
Instalación o extracción de la punta de destornillador/broca de taladro Para el modelo FD05 (accesorio opcional) 1. Punta para atornillar 2. Mandril Para instalar la punta para atornillar, jale el mandril en dirección de la flecha e inserte la punta para atornillar en el mandril hasta donde sea posible. -
Page 28: Operación
Instalación del portabrocas Operación de atornillado Accesorio opcional PRECAUCIÓN: Coloque el anillo de ajuste en el nivel de torsión apropiado para su trabajo. PRECAUCIÓN: Asegúrese de que la punta de destornillador se inserte exactamente en la cabeza del tornillo, de lo contrario el tornillo y/o la punta de destornillador pueden dañarse. - Page 29 Uso de la funda PRECAUCIÓN: Ejercer una presión excesiva sobre la herramienta no hará que consiga taladrar Accesorio opcional más rápido. De hecho, una presión excesiva sólo logrará dañar la punta de la broca de taladro, reducir PRECAUCIÓN: Cuando utilice la funda, el desempeño y acortar la vida útil de la herramienta.
-
Page 30: Mantenimiento
COMPLETA, con el envío prepagado, a un centro de servicio autorizado o de fábrica Makita. Si la inspección muestra que el problema ha sido a causa de un defecto de mano de obra o material, Makita hará la reparación 30 ESPAÑOL... - Page 32 Para reducir la exposición a estos productos químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad indicado, tal como las máscaras contra polvo que están especialmente diseñadas para filtrar partículas microscópicas. Makita Corporation 3-11-8, Sumiyoshi-cho, 885440A948 FD05-1...
- Page 33 INSTRUCTION MANUAL MANUEL D'INSTRUCTION MANUAL DE INSTRUCCIONES Cordless Impact Driver Tournevis à Chocs sans Fil Atornillador de Impacto Inalámbrico DT03 IMPORTANT: Read Before Using. IMPORTANT : Lire avant usage. IMPORTANTE: Lea antes de usar.
- Page 34 ENGLISH (Original instructions) SPECIFICATIONS Model: DT03 Fastening capacities Machine screw 4 mm - 8 mm (5/32" - 5/16") Standard bolt 5 mm - 12 mm (3/16" - 1/2") High tensile bolt 5 mm - 10 mm (3/16" - 3/8") No load speed (RPM) 0 - 2,600 /min Impacts per minute 0 - 3,500 /min...
- Page 35 Power tool use and care Cordless impact driver safety Do not force the power tool. Use the correct warnings power tool for your application. The correct power tool will do the job better and safer at the Hold power tool by insulated gripping sur- rate for which it was designed. faces, when performing an operation where Do not use the power tool if the switch does the fastener may contact hidden wiring.
- Page 36 Avoid storing battery cartridge in a con- tainer with other metal objects such as nails, coins, etc. Do not expose battery cartridge to water or rain. A battery short can cause a large current flow, overheating, possible burns and even a breakdown.
- Page 37 Electric brake This tool is equipped with an electric brake. If the tool consistently fails to quickly stop after the switch trigger is released, have the tool serviced at a Makita service center. Lighting up the front lamp 1. Indicator lamps 2.
-
Page 38: Installing Hook
as it will go. CAUTION: Always check the direction of Then release the sleeve to secure the driver bit. rotation before operation. To remove the driver bit, pull the sleeve in the direction CAUTION: of the arrow and pull the driver bit out. Use the reversing switch only after the tool comes to a complete stop. - Page 39 Proper fastening torque for standard bolt NOTE: Use the proper bit for the head of the screw/ bolt that you wish to use. N•m NOTE: When fastening M8 or smaller screw, choose (ft•lbs) a proper impact force and carefully adjust pressure on the switch trigger so that the screw is not damaged. (74) NOTE: Hold the tool pointed straight at the screw.
- Page 40 COMPLETE tool, freight prepaid, to one of Makita’s Factory or Authorized Service Centers. If inspection shows the trouble is caused by defective workmanship or material, Makita will repair (or at our option, replace) without charge. This Warranty does not apply where: •...
- Page 41 FRANÇAIS (Mode d’emploi original) SPÉCIFICATIONS Modèle : DT03 Capacités de serrage Vis de mécanique 4 mm - 8 mm (5/32" - 5/16") Boulon standard 5 mm - 12 mm (3/16" - 1/2") Boulon à haute résistance 5 mm - 10 mm (3/16" - 3/8") Vitesse à...
- Page 42 avant de brancher l’outil à la prise de courant effectué correctement et dont les bords sont bien et/ou au bloc-piles, et avant de prendre ou aiguisés risquera moins de se coincer et sera plus de transporter l’outil. Vous ouvrez la porte aux facile à...
- Page 43 Gardez les mains éloignées des pièces en Ne jetez pas la batterie au feu même si elle est rotation. sérieusement endommagée ou complètement épuisée. La batterie peut exploser au contact CONSERVEZ CES du feu. INSTRUCTIONS. Prenez garde d’échapper ou de heurter la batterie.
- Page 44 Pour arrêter l’outil, libérez la gâchette. Frein électrique Cet outil est muni d’un frein électrique. Si la libération du levier de la gâchette ne permet jamais d’arrêter promptement l’outil, faites-le réparer dans un centre de service après-vente Makita. 1. Témoins indicateurs 2. Bouton de vérification 12 FRANÇAIS...
- Page 45 A pour une rotation dans le sens des aiguilles d’une Allumage de la lampe avant montre, ou du côté B pour une rotation dans le sens contraire des aiguilles d’une montre. La pression sur la gâchette n’est pas possible lorsque le levier inverseur se trouve en position neutre.
- Page 46 Couple de serrage adéquat pour boulon standard NOTE : Si l’embout-tournevis n’est pas inséré assez profondément dans le manchon, celui-ci ne reviendra sur sa position originale et l’embout-tournevis ne sera N•m pas verrouillé. Le cas échéant, réessayez en suivant (ft•lbs) les instructions ci-dessus pour insérer l’embout.
- Page 47 NOTE : Utilisez l’embout qui convient à la tête de la vis/du boulon utilisé. NOTE : Lors de la pose d’une vis M8 ou plus petite, choisissez une force de frappe adéquate et dosez soigneusement la pression exercée sur la gâchette, pour éviter d’endommager la vis.
- Page 48 Makita. S’il ressort de l’inspection que le problème est dû à un vice de fabrication ou de matériau, Makita répa- rera (ou remplacera, à son gré) l’outil gratuitement. Cette garantie ne s’applique pas dans les cas où : •...
- Page 49 ESPAÑOL (Instrucciones originales) ESPECIFICACIONES Modelo: DT03 Capacidades de apriete Tornillo de máquina 4 mm - 8 mm (5/32" - 5/16") Tornillo estándar 5 mm - 12 mm (3/16" - 1/2") Tornillo de alta resistencia 5 mm - 10 mm (3/16" - 3/8") Velocidad sin carga (rpm) 0 - 2 600 r/min Impactos por minuto...
- Page 50 protección para oídos utilizado en las condiciones Mantenga las herramientas de corte limpias apropiadas reducirá el riesgo de lesiones. y filosas. Si recibe un mantenimiento adecuado Impida el encendido accidental. Asegúrese y tiene los bordes afilados, es probable que la de que el interruptor esté en la posición de herramienta se atasque menos y sea más fácil apagado antes de conectar a la alimentación controlarla.
- Page 51 Mantenga las manos alejadas de las piezas Nunca incinere el cartucho de batería incluso giratorias. en el caso de que esté dañado seriamente o ya no sirva en absoluto. El cartucho de batería GUARDE ESTAS puede explotar si se tira al fuego. INSTRUCCIONES.
- Page 52 Indicación de la capacidad restante de la batería Sólo para cartuchos de batería con una “B” al final del número de modelo 1. Indicador rojo 2. Botón 3. Cartucho de batería Para quitar el cartucho de batería, deslícelo de la herra- mienta mientras desliza el botón sobre la parte delan- tera del cartucho. Para colocar el cartucho de batería, alinee la lengüeta sobre el cartucho de batería con la ranura en la carcasa 1. Luces indicadoras 2. Botón de verificación y deslice en su lugar.
- Page 53 La herramienta está equipada con un freno eléctrico. Si la herramienta falla constantemente en detenerse tras soltar el gatillo interruptor, lleve la herramienta a mante- nimiento a un centro de servicio Makita. Iluminación de la luz delantera 1. Palanca del interruptor de inversión PRECAUCIÓN:...
- Page 54 Instalación o extracción de la punta Instalación del gancho de destornillador/punta de atornillar Accesorio opcional 12 mm 9 mm (15/32”) (3/8”) 1. Ranura 2. Gancho 3. Tornillo El gancho resulta útil para colgar temporalmente la Utilice únicamente la punta de destornillador/punta de herramienta.
- Page 55 Torsión de apriete apropiada para un tornillo NOTA: Utilice la broca apropiada para la cabeza del estándar tornillo/perno que desee utilizar. NOTA: Al fijar tornillos 8 mm o menores, seleccione N•m una fuerza de impacto adecuada y ajuste cuidado- (ft•lbs) samente la presión sobre el gatillo interruptor para evitar que el tornillo se dañe. 100 N•m (74 ft•lbs) NOTA: Sujete la herramienta dirigida en línea recta al tornillo.
- Page 56 Makita. Si la inspección muestra que el problema ha sido a causa de un defecto de mano de obra o material, Makita hará la reparación (o a su discreción, el reemplazo) sin ningún cargo. Puede guardar dos puntas para atornillar en la parte delantera de la funda.
- Page 57 “ADECUACIÓN PARA UN PROPÓSITO ESPECÍFICO”, DESPUÉS DEL PLAZO DE UN AÑO DE ESTA GARANTÍA. Esta garantía le concede derechos legales específicos y usted podrá tener también otros derechos que varían de un estado a otro. Algunos estados no permiten la exclusión o limitación de daños incidentales o con- secuentes, por lo que la limitación o exclusión arriba mencionada podría no aplicar para usted.
- Page 60 Para reducir la exposición a estos productos químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad indicado, tal como las máscaras contra polvo que están especialmente diseñadas para filtrar partículas microscópicas. Makita Corporation 3-11-8, Sumiyoshi-cho, 885438-945 Anjo, Aichi 446-8502 Japan...
- Page 61 été damage. It will also void the Makita warranty for the Makita luminaire 2. Ne couvrez ni n’obstruez la lampe d’éclairage avec un chiffon, conçus.
- Page 62 También anulará la garantía de Makita para la linterna y el cargador de Makita. Consejos para alargar al máximo la vida de servicio de la batería...
