Assembled in PRC
Designed by LOTRONIC S.A.
Av. Z. Gramme 9
B - 1480 Saintes

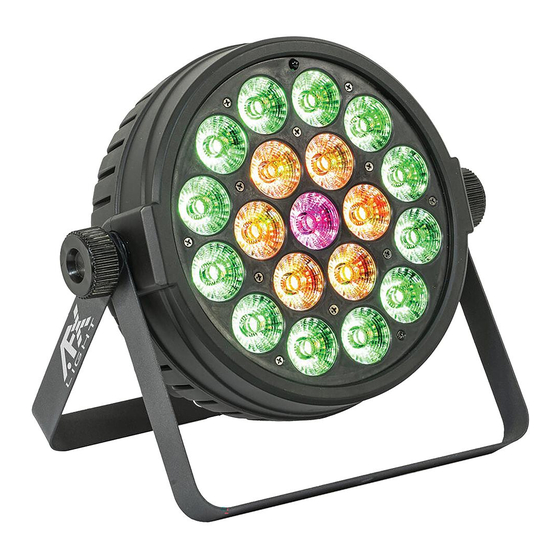

LED PAR CAN 19 X 10W RGBW
PROJECTEUR PAR A LED RGBW 19 X 10W A
TRIPLE CONTROLE INDIVIDUEL
LED PAR STRAHLER 19 X 10W RGBW
MIT DREIFACHER EINZELSTEUERUNG
LED PAR PROJECTOR 19 X 10W RGBW
MET DRIEVOUDIGE BESTURING
GB - User Manual - p. 2
F - Manuel d'Utilisation - p. 7
D - Bedienungsanleitung - S. 12
NL - Handleiding - p. 17
DMX Channel Chart - p. 22
CLUB-MIX3
CODE: 16-2049
WITH TRIPLE CONTROL
Advertisement
Related Manuals for afx light CLUB-MIX3
Summary of Contents for afx light CLUB-MIX3
-

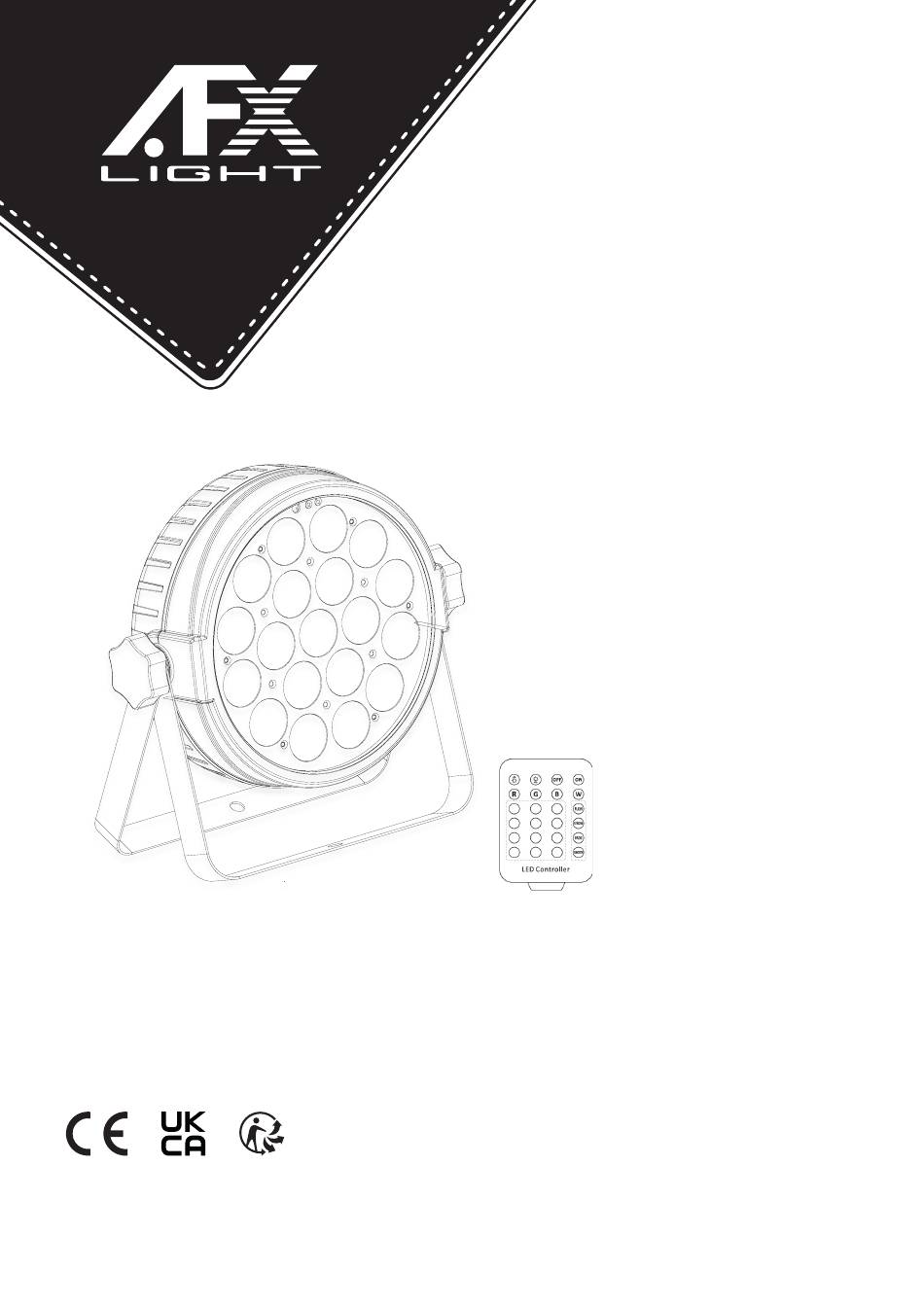

Page 1: Table Of Contents
CLUB-MIX3 CODE: 16-2049 LED PAR CAN 19 X 10W RGBW WITH TRIPLE CONTROL PROJECTEUR PAR A LED RGBW 19 X 10W A TRIPLE CONTROLE INDIVIDUEL LED PAR STRAHLER 19 X 10W RGBW MIT DREIFACHER EINZELSTEUERUNG LED PAR PROJECTOR 19 X 10W RGBW MET DRIEVOUDIGE BESTURING GB - User Manual - p. -
Page 2: User Manual
USER MANUAL FEATURES • 19x 10W RGBW LED • Separate control of the 2 outer LED cercles and the inner LED • 12/30 DMX channels • Auto, DMX, master-slave, music and remote controlled operation • Powercon in-/outputs • IR remote control included EXPLANATION OF SYMBOLS The triangle containing a lightning symbol is used to indicate whenever your health is at risk (due to electrocution, for example). - Page 3 • Avoid direct eye exposure to the light source while it is on as sensitive persons may suffer an epileptic shock (especially meant for epileptics)!. • The product is for decorative purposes only and not suitable as a household room illumination. •...
- Page 4 2. Connection of Signal Cable You can use the 3-pin XLR cable to connect the output socket of the master and the input socket of the slave light. Connect the DIGITAL OUT socket of the master and the IN socket of the slave light, then, connect the OUT socket to the IN socket of the next light.
- Page 5 MENU DESCRIPTION rXXX C000-255 Manual control red LED gXXX C000-255 Manual control green LED MANU bXXX C000-255 Manual control blue LED UXXX C000-255 Manual control white LED TEMP TXXX Current temperature DMX channel chart: please refer to LAST page IR REMOTE CONTROLLER Please operate the remote control within a distance of 6m and 30°...
- Page 6 fuse is burnt out or not. If it is, the same fuse should be replaced, find out the faulty and restart the light. But please note the repair must be handled by professional. PHOTOMETRIC DIAGRAM Distance 26 ° (LUX) 3308 3805 471 1 3956...
-
Page 7: F - Manuel D'utilisation
MANUEL D'UTILISATION DESCRIPTION • 19 LED 10W RGBW • Contrôle séparé des 2 cercles à LED extérieurs et de la LED centrale • 22/10 canaux DMX • Fonctionnement automatique, DMX, maître-esclave, commandé par la musique ou la télécom- mande fournie •... - Page 8 l’appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des dys- fonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces déta- chées identiques aux pièces d’origine. • Assurez-vous que le cordon d’alimentation n’est jamais écrasé ni endommagé. •...
- Page 9 2. Connexion du câble signal La connexion entre la sortie du Maître et l’entrée de l‘Esclave se fait au moyen du cordon XLR à 3 broches fourni. La sortie DMX de la console de commande doit être branchée sur l’entrée DMX du premier Maître.
- Page 10 Utilisation de la Télécommande Utilisez la télécommande à une distance maximale de 6m et un rayon de 30° par rapport à l’appareil. Pointez la télécom- mande en direction du capteur. Il ne doit pas y avoir d’obstacle entre la télécommande et le capteur. La télécommande risque de ne pas fonctionner lorsque le capteur est soumis à...
- Page 11 ENTRETIEN Débranchez l’appareil du secteur avant d’effectuer le nettoyage ou la maintenance. Utilisez un produit de nettoyage à vitre de bonne qualité et un chiffon doux pour nettoyer l’appareil. Ne pas utiliser d’alcool ou de solvants chimiques pour nettoyer l’appareil. Nettoyez l’intérieur de l’appareil une fois par an au moyen d’un aspirateur.
-
Page 12: D - Bedienungsanleitung
BEDIENUNGSANLEITUNG FEATURES • 19x 10W RGBW LED • Separate Steuerung der 9 Außen- und der 3 zentralen LEDs • 22/10 DMX Kanäle • Auto, DMX, Master-Slave, Musik oder ferngesteuerter Betrieb • Powercon Ein- / Ausgänge • IR Fernbedienung ZEICHENERKLÄRUNG Der Blitz im Dreieck weist auf Gesundheitsrisiken hin (z.B. Stromschlag) Das Ausrufezeichen im Dreieck weist auf besondere Gefahren im Umgang oder Betrieb des Geräts hin. - Page 13 paraturen dürfen nur von einem Fachmann vorgenommen werden. Alle verwendeten Ersatzteile müssen mit den Originalteilen identisch sein. • Das Gerät nicht an ein Dimmerpack anschließen. • Das Netzkabel niemals quetschen oder beschädigen. • Beim Abziehen des Netzsteckers nur am Stecker ziehen, niemals am Kabel. •...
- Page 14 2. Anschluss des Signalkabels Der Anschluss zwischen dem Master-Ausgang und dem Slave-Eingang erfolgt über ein 3-pol. XLR Kabel. Der Ausgang der DMX Konsole muss an den Eingang des ersten Master-Geräts angeschlos- sen werden. Der Ausgang des Master-Geräts wird an den Eingang des ersten Slave-Geräts ange- schlossen usw.
- Page 15 Benutzung der Fernbedienung Die Fernbedienung hat eine Reichweite von 6m in einem Winkel von 30° zum Sensor. Richten Sie sie immer genau auf den Sensor. Der Sensor befindet sich auf dem Display. Stellen Sie keine Hinder- nisse zwischen die Fernbedienung und den Sensor. Wenn sich die Fernbedienung oder der Sensor unter einer starken Lichtquelle befinden, kann die Übertragung gestört sein.
- Page 16 REINIGUNG UND INSTANDHALTUNG DES GERÄTS Schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie es reinigen oder warten. Be- nutzen Sie Qualitätsglasreiniger und ein weiches Tuch. Benutzen Sie auf keinen Fall Alkohol oder chemische Lösungsmittel. TECHNISCHE DATEN Versorgung ................90-260V~50/60Hz Verbrauch ....................
-
Page 17: Handleiding
HANDLEIDING FEATURES • 19x 10W RGBW LED • Aparte aansturing van de 2 buitenste led ringen en de binnenste leds • 22/10 DMX kanalen • Auto, DMX, master-slave, muziek besturing of afstandsbediening • Powercon in- / uitgangen • IR afstandsbediening is meegeleverd VERKLARING VAN DE TEKENS De driehoek met een bliksemschicht wordt gebruikt om aan te geven wanneer uw gezondheid gevaar loopt (bijvoorbeeld door elektrocutie). - Page 18 • Het product is uitsluitend bedoeld voor decoratieve doeleinden en niet geschikt als verlichting van de huiskamer. • Als de externe flexibele kabel of het snoer van deze armatuur beschadigd is, wordt deze uitslui- tend vervangen door de fabrikant of zijn onderhoudsvertegenwoordiger of een soortgelijk gekwa- lificeerd persoon om gevaar te voorkomen.
- Page 19 120Ω 1W De kabel tussen de uitgang van de DMX controller en de ingang van de eerste lichteffect word meegeleverd. De doorsnede van de kabel moet tenminste 0,5mm bedragen. Gebruik kabel met individuele afscherming van iedere ader. Een DMX signaal afsluitweerstand moet aan de uitgang van het laatste toestel aangesloten wor- den.
- Page 20 en moet altijd precies op de ontvanger worden gericht. Nooit voorwerpen tussen de ontvanger en de afstandsbediening plaatsen. Wanneer de ontvanger of de afstandsbediening onder een sterke lichtbron staan, kan de transmissie verstoord worden. Als de transmissie niet langer goed is, de batterij vervangen.
- Page 21 REINIGING EN ONDERHOUD We raden u aan om het apparaat regelmatig schoon te maken. Gebruik een vochtige niet-pluizende vod. Gebruik nooit alcohol of oplosmiddelen. SPECIFICATIES Voeding ................90-260V~50/60Hz Opgenomen vermogen ................200W Lichtbron ................19 x 10W RGB LED Afstraalhoek ....................26° Afmetingen ...............
-
Page 22: Dmx Channel Chart
DMX CHANNEL CHART © Copyright LOTRONIC 2022... - Page 23 www.afx-light.com...
- Page 24 View the item on our website © Copyright LOTRONIC 2022...
