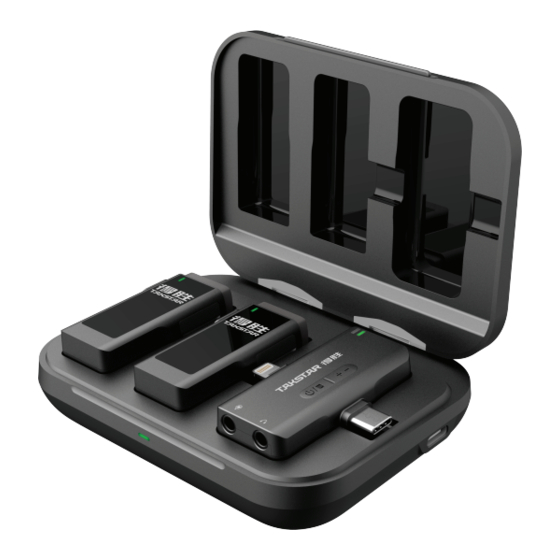

Summary of Contents for Takstar V4 DUAL

  • Page 2 尊敬的用户： 感谢您选购得胜V4无线摄像麦克风，为了您能够更好的了解使用本产品，建议您在使用 前仔细阅读本说明书。 若存在有疑问或者您有宝贵的建议，可通过拨打得胜官方服务热线 400 6828 333或微信扫描二维码关注得胜官方公众号与我们联系。 ■ 产品特性 1. 通过苹果MFi官方认证，安全无忧，无惧ios生态系统升级 ，升级无忧放心使用； 2. 三合一万能转接，领夹式配戴，机身小巧便携，适用于摄像机、单反及手机等设备； 3. 2.4G无线传输技术，传输信号稳定，空旷地带下有效距离为120米； 4. 实时监听，三个监听音量等级自由切换； 5. 降噪算法拾音，三种降噪模式自由切换，满足任何复杂环境下的精确拾音； 6. 支持TF卡本地音频存储，无惧音频文件数据丢失，让采访更安全； 7. 麦克风可单独当作录音笔使用，任何环境下随时随地录音同步保存； 8. 接收端3.5mm摄像机模式下、麦克风工作模式下可支持连续 采访10小时超长续航，不再受续航时间困扰； 9. 配备充电收纳盒，发射端和接收端收纳及充电更方便； 10. 收纳盒大电池2000mAh可循环充电，出行旅游直播采访首选． ■ 包装清单 ............................. 收纳盒（一拖二） 1个 ............................. 麦克风发射器 2个 ............................. 三合一接收器...
  • Page 3 技术参数 ■ 收纳盒参数 输入电压:DC4.8~5.4V 电池容量:2000mAh 充电时间:约150分钟 续航时间:支持接收端和发射端充电3次 收纳盒重量:约128.2克 纳盒尺寸:111.2*79.5*34.4mm 麦克风参数 围频率范围:2.4GHz 电池容量:230mAh 延迟时间:25ms 工作时间:10小时 频响范围:20-20KHz 充电时间:约80分钟 麦克风重量:约14克 输入电压:DC4.8~5.4V 灵敏度:-26 dBFS 信噪比:64dB 麦克风尺寸:49.25*20.9*20.56mm 接收端参数 围频率范围:2.4GHz 电池容量:230mAh 延迟时间:25ms 工作时间:10小时 频响范围:20-20KHz 充电时间:约80分钟 接收端重量:约18.2克 输入电压:DC4.8~5.4V 接收端尺寸:53.4.*43.63*22.09mm 注：以上数据由得胜实验室测试得到，并拥有最终解释权！...
  • Page 4 功能示意 ■ ⑪ ⑧ ⑩ ⑥ ② ⑫ ⑬ ① ⑨ ③ ④ ① 充电仓指示灯 ⑧ 接收端指示灯 ② 充电仓TYPE-C充电接口 ⑨ 接收端Lightning ③ 3.5mm转接线插口 ⑩ 开关/静音键 *2 ④ 接收端3.5mm监听接口 ⑪ 发射器指示灯 *2 ⑤ 接收端TYPE-C ⑫ 发射器复位键 *2 ⑥ 开机/复位键 ⑬TF存储卡槽 *2 ⑦...
  • Page 5 ■ 使用说明 1. 发射器功能说明 状态...
  • Page 6 2. 接收端功能说明...
  • Page 7 3. 收纳盒功能说明 注：TF卡录音每次自己动保存新的录音文件，当内存内容满后，自动删除最早时间的录音文件。...
  • Page 8 ■ 设备连接使用说明 取出设备后，接收端和发射端麦克风指示灯绿灯常亮，即配对连接成功。（如图所示） 指示灯绿灯常亮 ■ 手机连接使用说明 将Lightning接收端/Type-C接收端插入手机的Lightning接口/Type-C接口设备，接收端绿灯常亮，即可使 用麦克风收音。 指示灯绿灯常亮...
  • Page 9 摄像机连接使用说明 ■ 将3.5mm连接线分别插入接收端与相机3.5孔设备，接收端绿灯常亮。即可使用麦克风收音。 指示灯绿灯常亮 3.5mm连接线 ■ Windows笔记本系统操作 点击电脑左下方“Windows”图标后选择弹窗页面的“声音”设置选项然后点击页面的“声音输出”选项 后选择“扬声器”确认；最后再在下方选择“声音输入”选项，选择“麦克风”选项确认即可使用。 台式Windows系统操作 ■ 接收端开机插3.5mm转接线至机箱的音频输入口后点击电脑左下方“Windows”图标后选择弹窗页面的 “声音”设置选项然后，点击页面的“声音输出”选项后选择“扬声器”确认；最后再在下方选择“声音 输入”选项，选择“麦克风”选项确认即可使用。 ■ APPLE笔记本系统操作 在APPLE电脑上选择“设置”选项后再点击“声音”设置选项然后选择“声音输出”选项点击选择“扬声 器”外放后确认；再选择“声音输入”选项后点击选择“麦克风Wireless microphone”点击确认即可使用。...
  • Page 10 OTG连接开启(仅限安卓系统） ■ 以OPPO A72为例 设置 其他设置 最近任务管理 搜索设置项 OTG连接 存储空间 定制专属于你的ColorOS 10分钟未使用，将自动关闭。 日期和时间 用户01641280831 管理“云服务”、“查找手机”、登录设备等 备份与恢复 键盘与输入法 飞行模式 还原手机 截屏 SIM 卡与流量管理 WLAN 关闭 屏幕录制 Google 蓝牙 未连接 第一步 第二步 第三步 进入设置页面 进入其他设置 点击OTG连接 接收端安装相机说明 ■ 安装到相机之前，将接收器的背夹与接收器之间产生一定的空间后，将接收器推入相面靴座卡口固定。...
  • Page 11 毛套安装说明 ■ 将毛套塑料扣位对准发射端凹槽，插入再顺时针旋转90°即可固定。 向下插入 顺时针旋转90° 关于图标含义解释 ■ 根据RL2004/108/EG和European Low Voltage Directive(欧洲低电压指令）RL2006/95/EG的测试 结果表明，本产品符合欧共体关于电磁兼容性的成员国法律整合的指令中所规定的限值。 未经合规主明确批准的变更或修改可能会使用户失去操作设备的权限。此设备符合FCC规则第15条 部分的要求。操作须符合以下两个条件： （1）此设备可能不会造成有害干扰； （2）此设备必须接受接收到的任何干扰，包括可能导致意外操作的干扰。 此符号表示，根据WEEE指令（2012/19/EU）和国家法律，由于这种类型的废弃物会有潜在的有 害物质，可能对环境和人类健康产生负面影响，所以本产品不应该与您的家庭垃圾一起处置，应...
  • Page 12 该将本产品应交由授权的电气和电子设备（WEEE）回收站回收。同时，您在正确处理本产品的同将有助于 自然资源的有效利用。如需了解更多有关您可以在何处放置废物回收设备的信息，请联系您当地的城市办事 处、废物管理局或家庭废物处理服务部门。 安全警示 ■ 为避免电击、高温、着火、辐射、爆炸、机械危险以及使用不当等可能造成的人身伤害或财产损失,使用 本产品前,请仔细阅读并遵守以下事项: 1.使用产品时请确认所连接设备与本产品功率是否匹配以及合理调整设备音量大小，不要在超过产品功率及 大音量下长时间使用，以免造成产品异常; ⒉使用中若发现有异常（如冒烟、异味等)，请立即关闭电源开关并拨掉电源插头，然后将产品送经销商检修; 3.本产品及附件都应放置在室内干燥通风处，勿长期存放在潮湿、灰尘多的环境，使用中避免靠近火源，雨 淋、进水、过度碰撞、抛掷、振动本机及覆盖通风孔，避免损坏其功能; 4.使用该产品时需遵守相关安全规定，法律法规明确禁止使用场合请勿使用产品，以免导致意外事故; 5.请不要自行拆机改装或维修，以防止出现人身伤害，如有问题或服务需求请联系当地经销商跟进处理。 关于本说明书 ■ 本说明书中内容符合截止印刷之日的技术规格。由于得胜公司会不断改进产品，本说明书可能不符合您 的特定产品的技术规格。要获取最新版说明书，请访问得胜官网，然后下载说明书文件。技术规格、设备 或另售的附件在各个地区可能有所不同，如有问题请与当地得胜经销商确认。 如需更多支持和深层产品信息，请浏览得胜官方网站: https://www.takstar.com/...

  • Page 13: Packing List

    ■ Foreword Dear Customer, Thank you for purchasing Takstar V4 DUAL Wireless Video Microphone. In order to better understand and use the product, please read this manual carefully. If you have any questions or suggestions, please contact our local dealer.

  • Page 14: Specifications

    Battery: 230mAh Latency: 25ms Working Time: 10hrs Frequency Response: 20-20kHz Charging Time: about 80 mins Input Voltage: DC 4.8V~5.4V Weight: about 18.2g Dimensions: 53.4*43.63*22.09mm Note: The above data are measured by Takstar laboratory, and Takstar has the final interpretation right!
  • Page 15 ■ Function Description ⑪ ⑧ ⑩ ⑦ ⑥ ⑤ ② ⑫ ⑬ ① ⑨ ③ ④ ① Charging case LED ⑧ Receiver LED ② Type-C charging port ⑨ Receiver Lightning connector ③ 3.5mm adapter cable port ⑩ Power/Mute key * 2 ④...

  • Page 16: Transmitter Functions

    Transmitter Functions ■ Operation/Phenomenon LED Indication Status ■ Receiver Functions LED Indication Operation/Phenomenon Status...
  • Page 17 Charging Case Functions ■ Operation/Phenomenon LED Indication Status...

  • Page 18: Device Connection

    Note: A new recording file is automatically saved to TF card every time you record, and the oldest recording file will be deleted if the memory is full. ■ Device Connection Take out the receiver and transmitters, and when they are successfully connected, their LEDs glow solid green.

  • Page 19: Camera Connection

    ■ Camera Connection Connect the receiver to a camera 3.5mm jack via a 3.5mm audio cable, and once the receiver LED glows solid green, you are ready to start recording. LED glows solid green 3.5mm cable ■ System Settings on Windows Notebook Right-click the speaker icon at the bottom right corner of Windows system, select Open sound settings, then choose your output device as Speaker, and your input device as Microphone (Wireless microphone).
  • Page 20 ■ Enabling OTG Connection (Android OS only) Take OPPO A72 as an example. Settings Additional settings Task management at present Search OTG connection Storage Your ColorOS,your styte Automatically turn o when not in use for 10 minutes. Date & time User 01641280831 Manage HeyTap cloud, Find my Phone, sign-in devices, and more...

  • Page 21: Label Meanings

    ■ Installing the Furry Windscreen Align the plastic buckle of the windscreen with the groove of the transmitter mic, insert and rotate 90° clockwise to secure it. Insert downwards Rotate 90° clockwise ■ Label Meanings This device is compliant with the limits of the European Council Directive on the approximation of the laws of the member states relating to electromagnetic compatibility according to RL2004/108/EG and European Low Voltage Directive RL2006/95/EG.

  • Page 22: Safety Instructions

    This manual contains up-to-date technical specifications as of printing. However, specifications contained herein may not conform to your particular product since Takstar is constantly improving its products. Also, specifications, devices or accessories available may vary from region to region. If you have any questions, please contact our local dealer.
  • Page 24 地址： 广东省惠州市博罗县龙溪镇下寮村第五组位于顶岗 Address: Dinggang, No.5 Team, Xialiao Village, Longxi Town, Boluo County, Huizhou City, Guangdong, China...
