El fabricante se reserva el derecho de modificar sin previo aviso las características de sus productos para introducir mejoras técnicas o cumplir con nuevas regulaciones oficiales./Le
constructeur se réserve le droit de modifier les caractéristiques de ses produits en vue d'y apporter des améliorations techniques ou de respecter de nouvelles réglamentations./The
manufacturer reserves the right to modify the specifications of its products in order to make technical improvements or comply with new regulations.

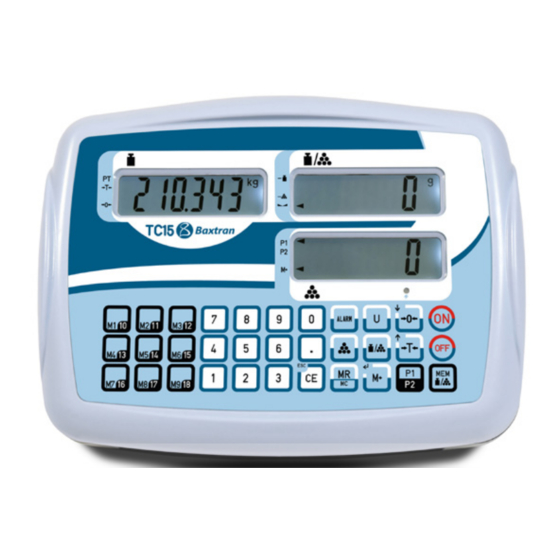

TC 15
CUENTA PIEZAS
COMPTEUSE DE PIÈCES
COUNTING
(
TC15
ES | FR | EN
V.2.1
23/02/2021

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TC15 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Baxtran TC15

Summary of Contents for Baxtran TC15

  • Page 1 TC15 TC 15 ES | FR | EN CUENTA PIEZAS COMPTEUSE DE PIÈCES COUNTING V.2.1 23/02/2021 El fabricante se reserva el derecho de modificar sin previo aviso las características de sus productos para introducir mejoras técnicas o cumplir con nuevas regulaciones oficiales./Le constructeur se réserve le droit de modifier les caractéristiques de ses produits en vue d’y apporter des améliorations techniques ou de respecter de nouvelles réglamentations./The...

  • Page 3: Table Of Contents

    TC15 ÍNDICE ALIMENTACIÓN ANTES DE LA UTILIZACIÓN CONSUMO CONEXIÓN DE LA CÉLULA DE CARGA AL INDICADOR DESCRIPCIÓN DEL TECLADO APLICACIONES TC15 PARÁMETROS CONFIGURACIÓN PARÁMETROS AJUSTES DE CALIBRACIÓN PARÁMETROS TÉCNICOS CÓDIGOS DE ERROR GARANTÍA INDEX ALIMENTATION AVANT DE L’UTILISATION DU ÉQUIPEMENT CONSOMMATION CONNEXION DE LA CELLULE DE CHARGE À...

  • Page 4: Alimentación

    MANUAL DE USUARIO TC15 1. ALIMENTACIÓN TC15 Entrada 100~240V Salida 12V 1000mA Batería recargable 6V/4Ah 2. ANTES DE SU UTILIZACIÓN 1. Utilice una fuente eléctrica independiente para evitar perturbaciones eléctricas. 2. No colocar ningún objeto sobre la plataforma en el momento de poner en marcha el indicador.

  • Page 5: Descripción Del Teclado

    MANUAL DE USUARIO TC15 5. DESCRIPCIÓN DEL TECLADO PANTALLA PESO PANTALLA PESO MEDIO UNITARIO Indica que se ha realizado una pretara Indica que se ha realizado una tara Indica que se ha realizado un “0” Indica que el peso es estable...

  • Page 6: Aplicaciones Tc15

    MANUAL DE USUARIO TC15 6. APLICACIONES TC15 6.1 PRETARA Sin peso sobre el plato presionar la tecla . Introducir el valor de pretara mediante el teclado numérico. Para eliminar la pretara, pre- sionar nuevamente con el plato vacio. 6.2 MODO DE PESAJE 6.2.1 CONFIGURACIÓN DEL EQUIPO...

  • Page 7: Parámetros

    UF-2 Auto desconexión automática UF-3 Retroiluminación del display UF-4 Acumulación UF-5 Salida RS-232(PC / PRINT) (sin función en TC15) UF-6 Configuración de la velocidad del conversor (A/D) UF-7 Ciega UF-8 8. CONFIGURACIÓN PARÁMETROS Para acceder a la configuración de parámetros con la pantalla a cero, pulsar al mismo tiempo las teclas Pulsar la tecla para seleccionar el parámetro deseado (UF-1 ~ UF-8)
  • Page 8 MANUAL DE USUARIO TC15 8.4 RETROILUMINACIÓN DEL DISPLAY | UF-4 MODOS: • LIT 0: Automática (predeterminado de fábrica). • LIT 1: Iluminación activada. • LIT 2: Iluminación desactivada. 1. Pulsar la tecla para acceder al parámetro. 2. Utilizar las teclas numéricas para seleccionar el número deseado.

  • Page 9: Ajustes De Calibración

    MANUAL DE USUARIO TC15 9. AJUSTES DE CALIBRACIÓN ECF – 1 1. Dentro del modo normal de pesaje, pulsar las teclas , el display mostrará el mensaje ECF-1, ECF-2 o ECF-3 2. Pulsar las teclas para seleccionar la función deseada: * ECF-1 CALIBRACIÓN DE CERO + PESO...
  • Page 10 MANUAL DE USUARIO TC15 CALIBRACIÓN DE PESO LF 1 DISPLAY DESCRIPCIÓN y SECUENCIA DE USO La calibración se puede realizar con cualquier peso, pero el peso no debe ser inferior a 1/100 de la LF 1 máxima capacidad ni nunca debe ser sobrepasada.
  • Page 11 MANUAL DE USUARIO TC15 EJEMPLO pantalla peso En la pantalla PESO (PANTALLA CON ICONO ) introduzca el valor FS mediante el teclado nu- 200000 mérico, teniendo en cuenta el número de decimales a usar. Ej. Para 2.000,00kg hay que escribir:...
  • Page 12 MANUAL DE USUARIO TC15 •Sitúe el peso máximo encima del plato y presione para calibrar la plena capacidad. (presione para salir de la calibración y volver al menú LF3) •Presione para completar la calibración lineal. (presione para salir de la cali- bración y volver al menú...

  • Page 13: Códigos De Error

    MANUAL DE USUARIO TC15 11. CÓDIGOS DE ERROR CÓDIGOS DESCRIPCIÓN Err H Punto cero demasiado alto (más del 10% de la capacidad máxima). Z Err Punto cero demasiado alto (más del 10% de la capacidad máxima). Err 1 Punto cero demasiado alto (modelo aprobado).

  • Page 14: Garantía

    MANUAL DE USUARIO TC15 12. GARANTÍA Esta balanza está garantizada contra todo defecto de fabricación y de material, por un periodo de 1 año a partir de la fecha de entrega. Durante este periodo, GIROPÈS, se hará cargo de la reparación de la balanza.

  • Page 15: Alimentation

    MANUEL D´UTILISATION TC15 TC15 1. ALIMENTATION TC15 Entrée 100~240V Sortie 12V 1000mA Batterie 6V/4Ah 2. AVANT DE L’UTILISATION DU ÉQUIPEMENT Le mantenir loin du tout materiel qui produit l’intérférence magnetique ou acoustique. Avant de connecter l’indicateur, s’assurer que la plateforme soit vide.

  • Page 16: Description Du Clavier

    MANUEL D´UTILISATION TC15 TC15 5. DESCRIPTION DU CLAVIER ÉCRAN DE POID ÉCRAN DE POID MOYEN UNITAIRE Indique qu’une pretare a été réalisé Indique qu’une tare a été réalisé Indique que des “0” ont été réalisés Indiqué que le poids est stable Indique que nous agissons sur la banque de mémoire P1...

  • Page 17: Applications Tc15

    MANUEL D´UTILISATION TC15 TC15 6. APPLICATIONS TC15 6.1 PRETARE Sans un poids sur le plateau en appuyant sur la touche . Entrer le valeur de pretare utilisant le clavier numérique. Pour supprimer la pretare, appuyez sur a nouveau avec la plateau vide.

  • Page 18: Paramètres

    Poids automoyen unitaire UF-2 Autodéconnexion automatique UF-3 Rétro-éclairage du display UF-4 Accumulation UF-5 Sortie RS-232(PC / PRINT) (sans fonction dans TC15) UF-6 Configuration de la vitesse du convertisseur (A/D) UF-7 [0] Zone aveugle UF-8 8. CONFIGURATION PARAMÈTRES • Pour accéder à la configuration des paramètres, appuyer au même temps sur les touches •...
  • Page 19 MANUEL D´UTILISATION TC15 TC15 1. Appuyer sur la touche pour accéder au paramètre. 2. Utiliser les TOUCHES NUMÉRIQUES pour sélectionner le mode voulu. 3. Appuyez sur la touche pour confimer o appuyez sur la touche per retourner à UF-4 UF-5 8.5 ACCUMULATION |...

  • Page 20: Ajustements De Calibration

    MANUEL D´UTILISATION TC15 TC15 9. AJUSTEMENTS DE CALIBRAGE ECF – 1 1. Dans le mode normal de pesage, appuyer au même temps , l’écran affichera le message ECF-1, ECF-2 o ECF-3. 2. Appuyer sur les touches pour sélectionner la fonction voulue: * ECF-1 CALIBRAGE DU ZÉRO+POIDS...
  • Page 21 MANUEL D´UTILISATION TC15 TC15 CALIBRATION DE POIDS LF 1 DISPLAY description Le calibrage peut être effectué avec differents poids, mais le poids ne doit pas être inférieur à 1/100 LF 1 de la capacité maximale et celle-ci ne doit jamais être dépassée.
  • Page 22 MANUEL D´UTILISATION TC15 TC15 EXEMPLE ÉCRAN POID L’ écran poid (ÉCRAN AVEC LE ICÔNE ) entre le valeur FS en utilisant le clavier numérique. 200000 Tenant en compte le nombre de décimaux à user. Ej. Pour 2.000,00kg devez écrire: 200000 Appuyez sur la touche , jusqu’à...
  • Page 23 MANUEL D´UTILISATION TC15 TC15 •Placez le poids maximal sur le plateau et appuyez sur pour calibrer la pleine capacité. (appu- yez sur pour quitter le calibrage et revenir au menu LF3) •Appuyez sur pour compléter le calibrage linéaire. (appuyez sur...

  • Page 24: Code D'erreur

    MANUEL D´UTILISATION TC15 TC15 11. CODES D’ERREUR MESSAGE DESCRIPTION Err H Le zéro initial est trop élevé (plus de 10% de la capacité maximale). Z Err Le zéro initial est trop élevé (plus de 10% de la capacité maximale). Err 1 Le zéro initial est trop élevé...

  • Page 25: Garantie

    MANUEL D´UTILISATION TC15 TC15 12. GARANTIE Cette balance est garantie contre tout défaut de fabrication et de materiel, pour une période de 1 an à partir de la date de la livraison Pendant cette période, GIROPÈS, se chargera de la réparation de la balance.

  • Page 26: Excitation

    USER’S MANUAL TC15 1. EXCITATION TC15 Input 230~240V 100~240V Output 10V 600mA 12V 1000mA Rechargeable Battery 6V/4Ah 2. BEFORE ITS USE 1. Use an independent electric source to prevent electronic disturbances. 2. Don’t place any object on the platform when switching on the indicator.

  • Page 27: Keyboard Description

    USER’S MANUAL TC15 5. KEYBOARD DESCRIPTION DISPLAY SCREEN WEIGHT DISPLAY AVERAGE PIECE WEIGHT indicates that a Pretara has been realized indicates that a Tara has been realized indicates that a “0” has been realized indicates that the weight is stable...

  • Page 28: Tc15 Apllications

    USER’S MANUAL TC15 6. TC15 APPLICATIONS 6.1 PRETARE Without a weight on the plate to press the key . Enter the pretare value using the numeric keypad. To remove the pretare, press again with empty plate. 6.2 WEIGHING MODE 6.2.1 CONFIGURATION OF THE EQUIPMENT See section LF2 of the technical parameters 6.2.2 FIRST CALIBRATION...

  • Page 29: Parameters

    UF-2 auto auto off UF-3 Back illumination of display UF-4 accumulation UF-5 Output RS-232(PC / PRINT) (not function on TC15) UF-6 Configuration of the speed of the converter (A/D) UF-7 Initial zero UF-8 8. PARAMETERS CONFIGURATION To access the configuration of parameters when the screen is in zero, the user must press at the same time the keys...
  • Page 30 USER’S MANUAL TC15 1. Press the key to have an access to the parameter. 2. Use the NUMERICAL KEYBOARDS to select the desired mode. 3. Press the key to confirm or press the Key to return to UF-4 8.5 ACCUMULATION | UF-5 1.

  • Page 31: Calibration Settings

    USER’S MANUAL TC15 9. CALIBRATION SETTINGS ECF – 1 1. When the user is in the normal mode of weighing, he must press the the message is going to appear on the display. ECF-1, ECF-2 o ECF-3 2. Press the...
  • Page 32 USER’S MANUAL TC15 CALIBRATION OF THE WEIGHT LF 1 DISPLAY DESCRIPTION The calibration can be done with any weight, but the weight ca not be inferior to 1/100 of the maximum capacity LF 1 and it must also never be exceeded.
  • Page 33 USER’S MANUAL TC15 EXAMPLE weight display On the WEIGHT DISPLAY( SCREEN WITH ICON ) to introduce the value FS by means of the nume- rical numbers,considering the number of decimal places to be used. 200000 Example: 2.000,00kg to must write 200000...
  • Page 34 USER’S MANUAL TC15 •Place the maximum weight on the plate and press the key to calibrate the full capacity. (press the key to exit from the calibration and go back to the menu LF3) •Press the key to complete the lineal calibration. (press the key...

  • Page 35: Error Codes

    USER’S MANUAL TC15 11. ERROR CODES MESSAGE DESCRIPTION Err H lnitial zero too high (over 10% of max. cap). Z Err lnitial zero too high (over 10% of max. cap). Err 1 Initial zero too high (approved model). Err L Initial zero too low (less than 10% of max.

  • Page 36: Guarantee

    USER’S MANUAL TC15 12. GUARANTEE This scale has a warranty against all manufacture and material defects, for a period of a year starting with the delivery date. During this period, GIROPES, will be in charge of the repairing of the scale.
  • Page 37 TC15 DECLARACIÓN DE CONFORMIDAD | DECLARATION OF CONFORMITY | DÉCLARATION DE CONFORMITÉ | KONFORMITÄTSERKLÄRUNG...
  • Page 38 TC15...
