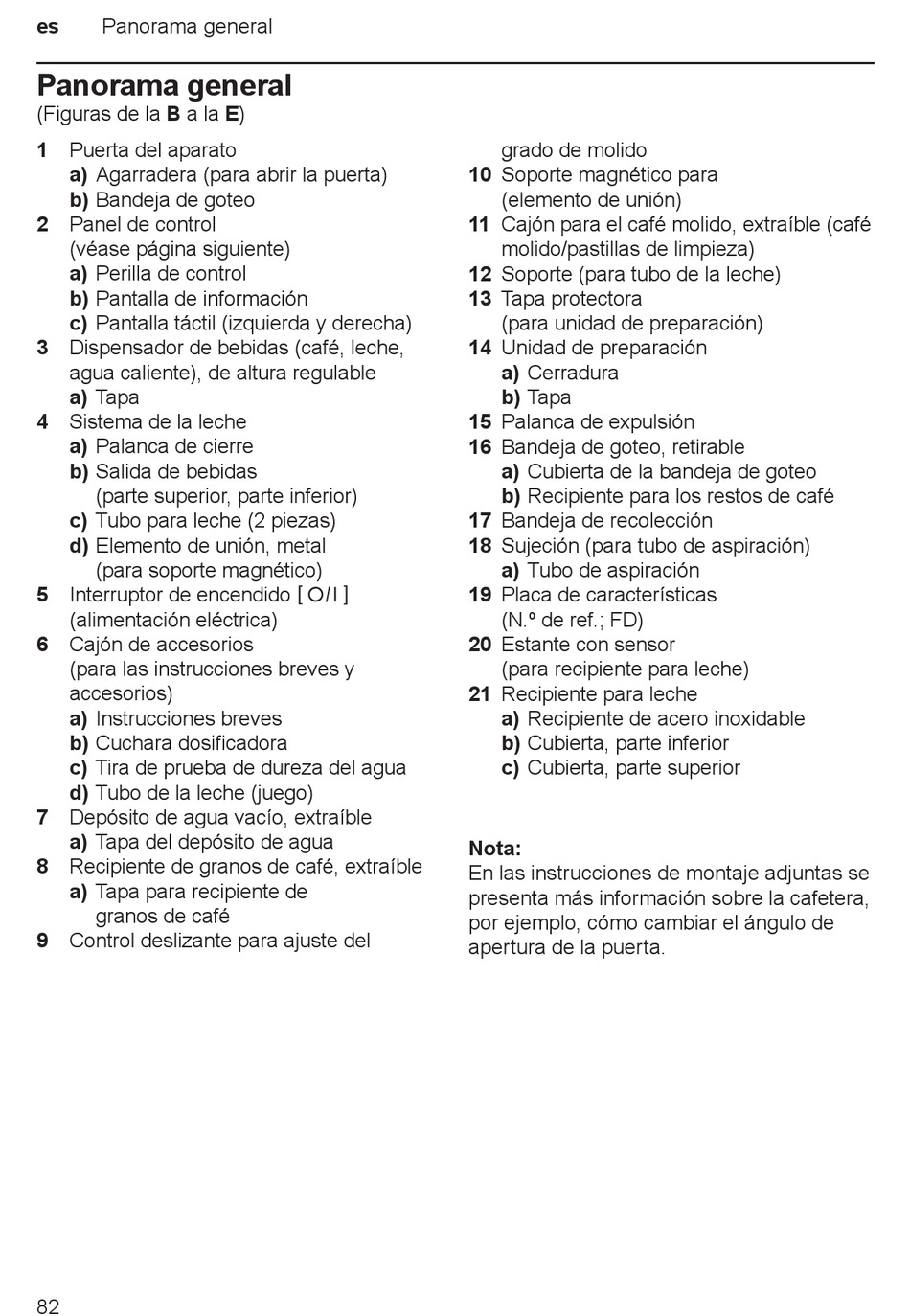

Panorama general

Panorama general
(Figuras de la B a la E)
1 Puerta del aparato
a) Agarradera (para abrir la puerta)
b) Bandeja de goteo
2 Panel de control
(véase página siguiente)
a) Perilla de control
b) Pantalla de información
c) Pantalla táctil (izquierda y derecha)
3 Dispensador de bebidas (café, leche,
agua caliente), de altura regulable
a) Tapa
4 Sistema de la leche
a) Palanca de cierre
b) Salida de bebidas
(parte superior, parte inferior)
c) Tubo para leche (2 piezas)
d) Elemento de unión, metal
(para soporte magnético)
5 Interruptor de encendido J
(alimentación eléctrica)
6 Cajón de accesorios
(para las instrucciones breves y
accesorios)
a) Instrucciones breves
b) Cuchara dosificadora
c) Tira de prueba de dureza del agua
d) Tubo de la leche (juego)
7 Depósito de agua vacío, extraíble
a) Tapa del depósito de agua
8 Recipiente de granos de café, extraíble
a) Tapa para recipiente de
granos de café
9 Control deslizante para ajuste del
82
grado de molido
10 Soporte magnético para
(elemento de unión)
11 Cajón para el café molido, extraíble (café
molido/pastillas de limpieza)
12 Soporte (para tubo de la leche)
13 Tapa protectora
(para unidad de preparación)
14 Unidad de preparación
a) Cerradura
b) Tapa
15 Palanca de expulsión
16 Bandeja de goteo, retirable
a) Cubierta de la bandeja de goteo
b) Recipiente para los restos de café
17 Bandeja de recolección
18 Sujeción (para tubo de aspiración)
a) Tubo de aspiración
19 Placa de características
(N.º de ref.; FD)
20 Estante con sensor
(para recipiente para leche)
21 Recipiente para leche
a) Recipiente de acero inoxidable
b) Cubierta, parte inferior
c) Cubierta, parte superior
Nota:
En las instrucciones de montaje adjuntas se
presenta más información sobre la cafetera,
por ejemplo, cómo cambiar el ángulo de
apertura de la puerta.
