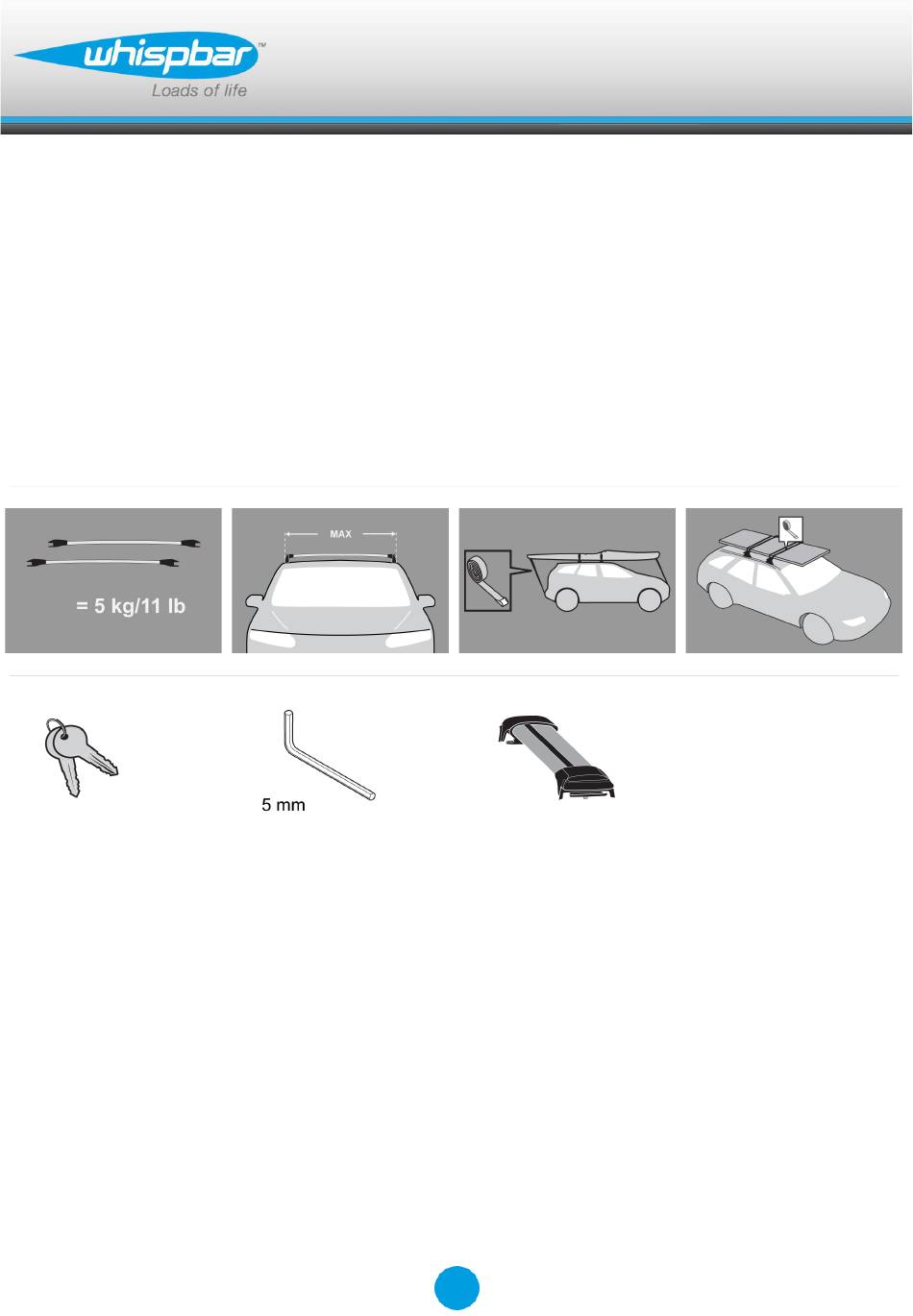

- Page 1 S42W WHISPBAR RAIL BAR CZ Pokyny pro montáž základních nosičů GB Fitting Instructions for Basic Carrier HU Felszerelési útmutató a tetőcsomagtartóhoz SK Pokyny pre montáž základných nosičov Revision No:...
-
Page 2: First Time Installation
WHISPBAR RAIL BAR S42W First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. Ensure the roof rack face towards the front of vehicle. Use keys to remove covers. - Page 3 WHISPBAR RAIL BAR S42W Locate the Hex Key in one of the roof rack legs. Extend the leg out. Remove Hex Key by lifting and sliding out. Using Hex Key, reverse the leg screw 10 turns.
- Page 4 WHISPBAR RAIL BAR S42W Fitment Position one end of crossbar on the opposite roof rail and swing the free end so that the clamp is under the rail and the rubber gasket sits on top. Repeat on other crossbar. Crossbars should be parallel to each other and sit perpendicular to the roof rails.
- Page 5 WHISPBAR RAIL BAR S42W Slide Hex Key back into position into one of the roof rack legs. Ensure the locks on the legs are in the locked position (horizontal). Slide cover into the leg, You will hear a 'click' when the cover is securely locked.
- Page 6 WHISPBAR RAIL BAR S42W CAUTION: Recheck all fasteners immediately after a load is applied to the crossbars. Regularly check screws are tight.
-
Page 7: Maintenance
WHISPBAR RAIL BAR S42W Maintenance Long loads should be secured with non- elastic straps to the front and rear of the vehicle. Objects with pointed ends (e.g. ski poles) should be carried with the pointed ends to the rear of the vehicle. - Page 8 WHISPBAR RAIL BAR S42W Set crossbars a minimum distance of 700mm (27 1/2") apart where no other distance is specified in the fitting instructions. This is especially important when carrying long loads. Check unit is securely attached whenever you refit it to the vehicle. If the unit feels loose, refer to the fitting instructions and readjust.
- Page 9 WHISPBAR RAIL BAR S42W Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.com www.whispbar.ca www.whispbar.eu www.whispbar.co.uk www.whispbar.co.za...
- Page 10 WHISPBAR RAIL BAR S42W Montáž kitu Vyjměte jednotlivé díly z balení a zkontrolujte je. Chybí-li některý díl anebo je poškozen, kontaktujte svého prodejce. Ujistěte se, že nosič směřuje k přední části vozidla. Pomocí klíče demontujte kryty patek. Držte klíč ve vertikální poloze a potáhněte kryt směrem k sobě.
- Page 11 WHISPBAR RAIL BAR S42W V jedné z patek nosičů najděte imbusový klíč. V jedné z patek nosičů najděte imbusový klíč. Imbusový klíč vyndejte jeho pootočením a vytáhnutím. Imbusovým klíčem uvolněte šroub v patce cca o 10 otáček.
- Page 12 WHISPBAR RAIL BAR S42W Uchycení na auto Umístěte jeden konec tyče na protilehlý podélný střešní nosič a volný konec natočte tak, aby gumové těsnění patky z vrchu dobře sedělo na přilehlém nosiči a spona patky byla pod ním. Zopakujte na druhém nosiči Tyče musí...
- Page 13 WHISPBAR RAIL BAR S42W Zasuňte imbusový klíč do jeho prostoru v jedné z patek. Ujistěte se, že zámky na patkách jsou v zamknuté poloze (svisle). Nasuňte kryt na patku. Jestliže kryt správně zapadne uslyšíte cvaknutí. Opakujte pro všechny čtyři pozice.
- Page 14 WHISPBAR RAIL BAR S42W UPOZORNĚNÍ: Ihned po zatížení opět zkontrolujte všechny upevňovací prvky aplikované na střešním nosiči.
-
Page 15: Důležité Upozornění
WHISPBAR RAIL BAR S42W Důležité upozornění Přepravované dlouhé objekty musí být upevněny neelastickými popruhy k přední i zadní části vozidla. Objekty se špičatými konci (lyže) by měli být přepravovány špišatým koncem dozadu. Odstráňte všechny volné části nákladu před jeho naložením. - Page 16 WHISPBAR RAIL BAR S42W Zkontrolujte, zda jsou nosiče pevně namontovány pokaždé, když je dáváte na auto. Je-li cokoliv uvolněno, opravte to podle montážního manuálu. Některá střešní okna a autoantény nemůžete používat, je-li nosič namontovaný. Neupravujte tento produkt. Zkontrolujte maximální zatížení nosičů...
- Page 17 WHISPBAR RAIL BAR S42W Yakima Products, Inc.15025 SW Koll Pkwy.Beaverton, OR 97006- 6056USAwww.whispbar.eu...
- Page 18 WHISPBAR RAIL BAR S42W Első használatba vétel A csomagolás kibontása után vegye szemügyre doboz tartalmát. Hiányosság, sérülés esetén lépjen kapcsolatba a forgalmazóval. Ügyeljen rá, hogy a tetőcsomagtartó menetiránynak megfelelő helyzetben álljon. A takaróelemek levételéhez használja a kulcsot. Miközben a kulcsot függőleges helyzetben tartja, maga felé...
- Page 19 WHISPBAR RAIL BAR S42W Keresse meg a lábak egyikében található imbuszkulcsot. Húzza szét a kereszttartó lábakat. Kiemelve, majd csúsztatva vegye ki az imbuszkulcsot. Az imbuszkulcs segítségével tekerjen ki a lábcsavaron 10 fordulatot.
- Page 20 WHISPBAR RAIL BAR S42W Illesztés Helyezze el az egyik véget a szemben lévő hossztartón, a másik oldalon pedig hagyja szabadon a rögzítőkapcsot a hossztartó alatt, míg a gumi rögzítő felül a tetejére. Ismételje meg a másik kereszttartóra is. A kereszttartók egymásra párhuzamos, a hossztartókra pedig merőleges helyzetben...
- Page 21 WHISPBAR RAIL BAR S42W Tegye vissza az imbuszkulcsot a helyére. (az egyik kereszttartó lábba) Győződjön meg róla, hogy a lábakon lévő zárak, zárt állásban vannak-e. (függőleges) Csúsztassa helyére a burkolatot. Kattanás hallatszik amint a helyére került. Mind a négy alkatrésznél ismételje meg ezt a lépést.
- Page 22 WHISPBAR RAIL BAR S42W FIGYELEM: Rendszeresen ellenőrizze a csavarok szorosságát.
- Page 23 WHISPBAR RAIL BAR S42W Kezelési tanácsok Hosszú, túlméretes csomagok szállítása esetén gondoskodjunk a megfelelő rögzítésről. Használjunk nem nyúló anyagból készült rögzítőhevedereket. A éles sarkokkal rendelkező tárgyak (pl.: síléc) szállításánál ügyeljen arra, hogy az élek az autó hátulja felé essenek. Távolítsa el az összes lazán illeszkedő, illetve leszerelhető...
- Page 24 WHISPBAR RAIL BAR S42W A tetőcsomagtartó felszereléséhez kövesse az útmutatóban található utasításokat. Ügyeljen a pontos sorrendre. Ha nem található erre vonatkozó leírás, akkor is minimum 700 mm távolságra helyezze egymástól a kereszttartókat. Nagyon fontos, főként nagy hosszal rendelkező csomagok szállítása esetén.
- Page 25 WHISPBAR RAIL BAR S42W Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.eu...
- Page 26 WHISPBAR RAIL BAR S42W Montáž kitu Vyberte jednotlivé diely z balenia a skontrolujte ich. Kontaktujte svojho predajcu, ak niektorý diel chýba alebo je poškodený. Uistite sa, že nosič smeruje k prednej časti vozidla. Pomocou kľúča demontujte kryty pätiek. Držte kľúč vo vertikálnej polohe a potiahnite kryt smerom k sebe.
- Page 27 WHISPBAR RAIL BAR S42W Nájdite imbusový kľúč v jednej z pätiek nosičov. Nájdite imbusový kľúč v jednej z pätiek nosičov. Vyberte imbusový kľúč jeho pootočením a vytiahnutím. Imbusovým kľúčom uvoľnite skrutku v pätke o cca 10 otáčok.
- Page 28 WHISPBAR RAIL BAR S42W Uchytenie na auto Umiestnite jeden koniec tyče na protiľahlý pozdĺžny strešný nosič a voľný koniec natočte tak, aby gumené tesnenie pätky z vrchu dobre sedelo na priľahlom nosiči a spona pätky bola pod ním. Zopakujte na druhom nosiči.
- Page 29 WHISPBAR RAIL BAR S42W Zasuňte imbusový kľúč do svojej pozície v jednej z pätiek. Uistite sa, že zámky na pätkách sú v zamknutej polohe (zvislo). Nasuňte kryt na pätku. Budete počuť kliknutie, keď kryt správne zapadne. Opakujte pre všetky štyri pozície.
- Page 30 WHISPBAR RAIL BAR S42W UPOZORNENIE: Pravidelne kontrolujte správnosť dotiahnutia skrutiek.
-
Page 31: Dôležité Upozornenia
WHISPBAR RAIL BAR S42W Dôležité upozornenia Prepravované dlhé objekty musia byť upevnené neelastickými popruhmi k prednej aj zadnej časti vozidla. Objekty so špicatými koncami (lyže) mali by byť prepravované špicatým koncom dozadu. Odstráňte všetky voľné časti nákladu pred jeho naložením. - Page 32 WHISPBAR RAIL BAR S42W Skontrolujte, či sú nosiče pevne zmontované zakaždým, keď ich dávate na auto. Ak je čokoľvek uvoľnené, opravte to podľa montážneho manuálu. Ak je pripevnený tento výrobok, niektoré sklenené/panoramatické strechy a rádiovú anténu možno nebude možné použiť.
- Page 33 WHISPBAR RAIL BAR S42W Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.sk...
- Page 34 Whispbar dealer from whom it purchased the product, who will give the original retail purchaser instructions on how to proceed. If the original retail purchaser is unable to contact the Whispbar dealer, or the dealer is not able to remedy the defect, the original retail purchaser should contact Yakima by e-mail at: yakwarranty@yakima.com, or phone...
- Page 35 Whispbar will warranty load carrier systems, roof boxes and accessories produced by Whispbar and sold under the brand name Whispbar up to five years from the date of the delivery of the product to the original retail purchaser to be free from defect in materials or workmanship.
- Page 36 WHISPBAR RAIL BAR S42W...
