Eva400/Eva450/Eva600
System
IFU no: 789-ML Ver. 19 21-08-25
SWL: 180 kg/ 400 lbs
SWL: 205 kg/ 450 lbs
SWL: 270 kg/ 600 lbs
Instructions for use – English
Bruksanvisning – Svenska
Brukermanual – Norsk
Brugsvejledning – Dansk
Käyttöohje – Suomi
Gebrauchsanweisung – Deutsch
Handleiding – Nederlands
Manuel d'utilisation – Français
Manuale utente – Italiano
Manual de usuario – Español
Eva400EE: 60100001
Eva400EM: 60400011
Eva450EE: 60100002
Eva450EE, low legs: 60100006
Eva450EM, low legs: 60100007
Eva600EE: 60100003
Eva600EE, low legs: 60100010

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Eva400 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for RoMedic Eva400

Summary of Contents for RoMedic Eva400

  • Page 1 Eva400/Eva450/Eva600 Instructions for use – English System Bruksanvisning – Svenska Brukermanual – Norsk Brugsvejledning – Dansk Käyttöohje – Suomi Gebrauchsanweisung – Deutsch Handleiding – Nederlands Manuel d’utilisation – Français Manuale utente – Italiano Manual de usuario – Español Eva400EE: 60100001...
  • Page 2 I N S T R U C T I O N S F O R U S E...

  • Page 3: Table Of Contents

    ....................38 Dansk ....................55 Suomi ....................72 Deutsch .....................89 Nederlands ..................106 Français ..................123 Italiano ....................140 Español ..................157 Dimensions Eva400/Eva450 ..........174 Dimensions Eva600 ..............175 DimensionsEva450 with low legs ...........176 DimensionsEva600 with low legs ...........177 Recycling instruction ..............178 Serial number ................179 EMC tables ...................179...

  • Page 4: English

    Eva400/Eva450/Eva600 Instructions for use - English System System 1. Lift arm 2. Mast 3. Handlebar 4. Battery pack 5. Emergency stop button on control box 6. Control box 7. Motor for base-width adjustment 8. Rear castors with brakes 9. SlingBar with safety latches 10.
  • Page 5 Intended use of the product Eva is a movable and portable unit which together with approved accessories assists in lifting and/or transferring patients in a seated or supine position from bed to chair or vice versa, as well as transferring patients short distances indoors when needed.
  • Page 6 Assembly Check to ensure that all components are included Mast with lift arm, lift motor, sling bar, control box and battery. Undercarriage with base-width adjustment motor and locking handle. Hand control and cord. Instructions, charging cable and power supply cord for charging. Insert the mast onto the base.
  • Page 7 Check all four castor wheels and castor wheel locks. Check all connections and fixtures including screws and bolts. Eva450/Eva600 Eva400 Check the emergency stop function by activating the emergency stop button, and then pressing either the up or down button. If nothing happens when the up or down buttons are pressed, the emergency stop is functioning properly.
  • Page 8 Using the product Contraindications, Precautions, Warnings: Contraindications • The floor lifts may not be used by patients above the maximum weight indicated on the label of the lifts. • The lift must not be lowered into water or used in a shower. •...
  • Page 9 Warnings • The caregiver must be able to read and understand the Manual/IFU of the product. • It is important to use only approved accessories to prevent unintended detachment of components and subsequently a fall that may lead to patient injury. •...
  • Page 10 LED lamp indicates that the battery is charging. 3. Charging stops automatically when the battery is fully charged. Eva400 Wall-mounted charger 1. Remove the battery pack from the lift and place it in the wall-mounted charger.
  • Page 11 Service information read-out Basic service information can be read out on the display. To get the service information on the display please press the lifting arm up button for half a second. The information will be shown for ½ minute or until other buttons are activated. •...
  • Page 12 Emergency stop Eva400 Eva450/Eva600 To activate the emergency stop Press the red emergency stop button on the control box. Resetting Turn the button in the direction of the arrows until the button pops out. To prevent battery discharge, we recommend that the emergency-stop button is pressed in when the lift is not in use.
  • Page 13 Trouble shooting If the lift or base-width adjustment cannot be activated, check the following: - That the emergency stop button is not pressed in. - That all cables are properly and securely connected. Pull out the contact and plug it in again firmly. - That battery charging is not in progress.
  • Page 14 Instructions for use Never use the lift if you have not had proper training on lifts and slings. Never use the lift before you have read the manual for both the lift and slings. Perform risk assessment, which will dictate whether one or more carers are required. Always do a check of the lift before using it.
  • Page 15 Instructions for use 10. Press UP button on the hand control to lift the user. Keep on lifting, until straps are tight and the user is just about to be lifted, then STOP and make a safety check. a. Check so that the sling bar is horizontal. If not, it means that the sling is not properly placed and the user will not be lifted correctly.
  • Page 16 Accessories Expected lifetime of accessories Consult the manual or information sheets regarding the respective accessories. Lifting slings Direct Healthcare Group’s SystemRoMedic™ line includes a wide range of functional and comfortable, high-quality lifting slings that are adapted for all types of lifting and for users with different needs.
  • Page 17 Maintenance The lift must undergo thorough inspection at least once per year. Inspection must be performed by authorized personnel and in accordance with Direct Healthcare Group’s service manual. Repairs and maintenance may only be done by authorized personnel using original spare parts. Used batteries are to be left at the nearest recycling station.
  • Page 18 Eva400 Eva450/Eva600 Blue/white Read user manual May not be discarded in domestic waste The product complies with the requirements of the Medical Device Regulation (EU) 2017/745 Type B, according to the degree of protection against electric shock. The device is intended for indoor use.
  • Page 19 Eva400 Eva600 Lifting speed 34 mm/s without load. Batteries Two 12V, 2.9 Ah valve-regulated, sealed, lead accumulator (gel-type batteries) Number of cycles when fully loaded: 300 External: Linak CH01 Internal: Included cable. Max. 400mA Internal charger (9000368) Mains voltage 100-240VAC (50-60 Hz). Max.
  • Page 20 Eva400/Eva450/Eva600 Electromagnetic Compatibility (EMC) The lift has been tested for compliance with current regulatory standards regarding its capacity to block EMI (electromagnetic interference) from external sources. The lift has been tested according to IEC60601-1-2 Edition 4. Some procedures can help reduce electromagnetic interferences, such as following the intended environment: Home Healthcare Environment and Professional Healthcare facility environment.

  • Page 21: Svenska

    Eva400/Eva450/Eva600 Bruksanvisning - Svenska System System 1. Lyftarm 2. Mast 3. Körhandtag 4. Batteri 5. Nödstoppsknapp på kontrollbox 6. Kontrollbox 7. Motor för breddning 8. Bakre hjul med broms 9. Lyftbygel med urkrokningsskydd 10. Främre hjul 11. Nödsänkning (manuell) 12. Motor/ställdon för lyftarm 13.
  • Page 22 Avsedd användning Eva är en mobil och smidig lyft som kan användas tillsammans med godkända tillbehör för att lyfta och/eller förflytta sittande eller liggande brukare till eller från säng eller stol. Den kan också användas för kortare förflyttningar av brukare inomhus vid behov.
  • Page 23 Montering Kontrollera att samtliga delar finns med Mast och lyftarm, motor/ställdon för lyftarm samt lyftbygel. Underrede med breddningsmotor och låsvred. Kontrollbox med batteri och handkontroll Bruksanvisning, laddningskabel. Lås hjulen på underredet. Placera masten på underredet. Masten har tre olika möjligheter för inställnining av lyfthöjd. Säkra masten med låsvredet.
  • Page 24 Inspektera alla anslutningar, skruvar och bultar. Eva450/Eva600 Kontrollera att nödstoppsfunktionen fungerar genom att trycka in nödstopps- Eva400 knappen och sedan trycka på upp- eller nedknappen. Om ingenting händer så fungerar nödstoppsfunktionen. Tag handkontrollen, tryck på uppknappen och kör lyftarmen hela vägen upp. Tryck sedan på...
  • Page 25 Att använda produkten Kontraindikationer, försiktighetsåtgärder och varningar Kontraindikationer • Golvlyften får inte användas för brukare som väger mer än den maxvikt som anges på märkningen på lyften. • Lyften får inte sänkas ned i vatten eller användas i duschen. • Lyften får inte lämnas eller förvaras i fuktiga miljöer. •...
  • Page 26 Varningar • Vårdgivaren måste kunna läsa och förstå handboken/bruksanvisningen för produkten. • Det är viktigt att endast använda godkända tillbehör. Annars finns det risk för att komponenter lossnar vilket kan leda till fallolyckor som kan skada brukaren. • Arbeta med lugna, välavvägda rörelser när du använder lyften så att den inte kränger eller stöter i föremål i närheten. •...
  • Page 27 2. Kontrollera att lamporna på kontrollboxen lyser. Den gröna LED-lampan bekräftar att laddaren tar upp elström och den gula LED-lampan indikerar att batteriet laddas. 3. Laddningen avbryts automatiskt vid fulladdat batteri. Eva400 Väggmonterad laddare 1. Tag av batteriet från lyften och placera det i den väggmonterade laddaren.
  • Page 28 Utläsning av serviceinformation Grundläggande serviceinformation kan utläsas på displayen. För att se informationen på displayen håll inne en av knapparna för lyftarmen i en halv sekund. Informationen visas i 30 sekunder eller till andra knappar aktiveras. • Antal genomförda lyftcykler •...
  • Page 29 Nödstopp Eva400 Eva450/Eva600 Nödstopp Tryck in den röda nödstoppsknappen på kontrollboxen. Återställning Vrid nödstoppsknappen i pilarnas riktning tills knappen poppar ut. För att batteriet inte ska laddas ur rekommenderar vi att nödstoppsknappen trycks in då lyften inte används. Nödsänkning Manuell nödsänkning Vrid den runda plasthylsan på...
  • Page 30 Felsökning Om lyft- eller benbreddningsrörelsen inte fungerar, kontrollera följande: - Att nödstoppsknappen inte är intryckt - Att samtliga kablar är rätt anslutna och ordentligt intryckta. Dra ut kontakterna och tryck tillbaka dem ordentligt. - Att batteriet inte är under laddning. - Att batteriet är laddat.
  • Page 31 Bruksanvisning Använd inte lyften om du inte har fått relevant utbildning i hur du använder lyften och selen. Använd inte lyften om du inte först har läst handboken för både lyften och selen. Genomför en riskbedömning för att avgöra om en eller flera vårdgivare behövs. Kontrollera alltid lyften innan den används.
  • Page 32 Bruksanvisning 10. Tryck på knappen UPP på handkontrollen för att börja lyfta brukaren. Fortsätt att lyfta tills remmarna spänns och brukaren precis är på väg att lyftas. Stoppa då lyften och gör en säkerhetskontroll. a. Kontrollera att lyftbygeln är vågrät. Om den inte är det sitter selen fel, vilket innebär att brukaren inte kan lyftas korrekt.
  • Page 33 Tillbehör Förväntad livslängd för tillbehör Läs handboken eller informationsbladet för varje tillbehör Lyftselar I Direct Healthcare Groups SystemRoMedic™ sortiment finns ett brett urval av funktionella och bekväma kvalitetslyftselar anpassade för olika typer av lyft och för brukare med olika behov. Lyftselarna finns i flera olika material och i storlekar från XXS till XXL.
  • Page 34 Underhåll Lyften ska genomgå noggrann kontroll minst en gång per år. Kontrollen utförs av auktoriserad personal i enlighet med Direct Healthcare Groups servicemanual. Reparation och underhåll får endast utföras av auktoriserad personal som använder originalreservdelar. Uttjänta batterier lämnas till närmaste miljövårdsanläggning för återvinning eller återsändes till Direct Healthcare Group eller till återförsäljare av Direct Healthcare Groups produkter.
  • Page 35 Eva400 Eva450/ Eva 600 Blå/vit Läs bruksanvisningen Får ej kasseras i hushållssoporna Produkten uppfyller kraven 2017/745, (MDR) Typ B, enligt skyddsgrad mot elektrisk chock Apparaten är avsedd för inomhusbruk Klass II, dubbel isolering Denna produkt är testad och godkänd med hänsyn till säkerhet på...
  • Page 36 Eva400 Eva600 Lyfthastighet: 34 mm/s utan belastning. Batterier 2 st 12 V, 2,9 Ah ventilreglerade slutna blyack. s.k. gelbatterier. Extern: Linak CH01 (9000368) Intern: Inkluderad kabel. Max. 400 mA Laddare Nätspänning 100-240VAC (50-60 Hz). Max. 400 mA Motor (lyftpelare) DC 24 V, 5 A. IP X4. Drifttid: DC 24 V, 10 A.
  • Page 37 Lyften har testats och godkänts enligt gällande regelverk för blockering av elektromagnetiska störningar (EMI) från externa källor. Lyften har testats enligt standarden IEC60601-1-2 utgåva 4. Vissa förfaranden kan bidra till lägre elektromagnetisk störning, till exempel att endast använda lyften i de avsedda användningsmiljöerna: i brukarens hem samt på...

  • Page 38: Norsk

    Eva400/Eva450/Eva600 Brukermanual - Norsk System System 1. Løftearm 2. Mast 3. Håndtak 4. Batteri 5. Nødstoppknapp på kontrollboks 6. Kontrollboks 7. Motor for breddejustering 8. Bakhjul med bremser 9. Løftebøyle med sikkerhetslåser 10. Forhjul 11. Nødsenking (manuell) 12. Motor/aktuator for løftearm 13.
  • Page 39 Tenkt bruk av produktet Eva er en flyttbar og bærbar enhet som sammen med godkjent utstyr brukes til å løfte og/eller forflytte pasienter i sittende eller liggende stilling fra seng til stol eller omvendt, samt overfører pasientene korte avstander innendørs ved behov.
  • Page 40 Montering Kontroller at samtlige deler følger med: Mast og løftearm, løftemotor samt løftebøyle. Understell med motor for breddejustering og låsehendel. Kontrollboks samt batteripack. Håndkontroll. Brukermanual og lader. Lås hjulene på understellet. Monter masten på understellet. Masten har tre ulike alternativer for innstilling av løftehøyde. Sikre masten med låsehendelsen.
  • Page 41 Kontroller alle de fire hjulene og hjullåsene. Kontroller alle koblinger og fester, inkludert skruer og bolter. Eva450/Eva600 Eva400 Kontroller at nødstoppen fungerer ved å aktivere nødstoppknappen, og deretter trykke på opp- eller ned-knappen. Hvis det ikke skjer noe når du trykker på opp- eller ned-knappen, fungerer nødstoppen som det skal.
  • Page 42 Å bruke produktet Kontraindikasjoner, forholdsregler og advarsler Kontraindikasjoner • Gulvløftere må ikke brukes til pasienter som veier mer enn maksimumsvekten som er oppgitt på etiketten på løfteren. • Løfteren må ikke senkes ned i vann eller brukes i dusjen. • Løfteren må ikke plasseres eller oppbevares i et fuktig miljø. •...
  • Page 43 Advarsler • Pleieren må kunne lese og forstå håndboken/bruksanvisningen for produktet. • Det er viktig bare å bruke godkjent tilleggsutstyr for å forhindre utilsiktet løsning av komponenter og mulig fall som kan føre til pasientskade. • Bruk forsiktige og kontrollerte bevegelser når du flytter løfteren, så det ikke oppstår svingninger og skade fra støt mot møbler og andre gjenstander i omgivelsene.
  • Page 44 2. Kontroller at lampene på kontrollboksen tennes. Den grønne LED-lampen indikerer at laderen får strøm, og den gule LED-lampen indikerer at batteriet lades. 3. Ladingen stanser automatisk når batteriet er fulladet. Eva400 Veggmontert lader 1. Fjern batteripakken fra løfteren og plasser den i den veggmonterte laderen.
  • Page 45 Avlesning av serviceinformasjon Grunnleggende serviceinformasjon kan avleses på displayet. For å vise serviceinformasjonen på displayet trykker du på opp-knappen for løftearmen i et halvt sekund. Informasjonen vises i et halvt minutt eller inntil andre knapper aktiveres. • Totalt utførte sykluser •...
  • Page 46 Nødstopp Eva400 Eva450/Eva600 Slik aktiverer du nødstoppen Trykk inn den røde nødstoppknappen på kontrollboksen. Tilbakestilling Drei knappen i pilenes retning inntil knappen spretter ut. For å hindre at batteriet utlades anbefaler vi at nødstoppknappen trykkes inn når løfteren ikke er i bruk.
  • Page 47 Feilsøking Hvis justering av løfteren ikke kan aktiveres, sjekk følgende – At nødstoppknappen ikke er trykket inn. – At alle kabler er ordentlig og sikkert tilkoblet. Trekk ut kontakten og koble den godt til igjen. – At batterilading ikke pågår. –...
  • Page 48 Bruksanvisning Ikke bruk løfteren hvis du ikke har fått ordentlig opplæring i bruk av løftere og slynger. Ikke bruk løfteren før du har lest håndboken for både løfter og slynger. Utfør en risikovurdering, som vil vise om det trengs en eller flere pleiere. Kontroller alltid løfteren før bruk.
  • Page 49 Bruksanvisning 10. Bruk opp-knappen på håndkontrollen for å løfte brukeren. Fortsett å løfte til stroppene er stramme og det er like før brukeren løftes. STOPP så og foreta en sikkerhetskontroll. a. Kontroller at løftebøylen er horisontal. Hvis ikke, betyr det at slyngen ikke er riktig plassert, og at brukeren ikke blir riktig løftet.
  • Page 50 Tilbehør Forventet levetid for tilleggsutstyr Se håndboken eller informasjonsarkene angående det aktuelle tilleggsutstyret Løfteseler Produktlinjen Direct Healthcare Group SystemRoMedic™ består av et bredt utvalg av funksjonelle og komfortable løfteseler av høy kvalitet som er tilpasset for alle typer løfting og for brukere med ulike behov.
  • Page 51 Vedlikehold Det må utføres en grundig inspeksjon av løfteren minst en gang per år. Inspeksjonen må utføres av autorisert personale og i samsvar med Direct Healthcare Groups servicemanual. Reparasjoner og vedlikehold må bare utføres av autorisert personale som bruker originale reservedeler. Brukte batterier skal leveres til nærmeste gjenvinningsstasjon.
  • Page 52 Eva400 Eva450/ Eva 600 Les brukermanualen Må ikke kastes sammen med husholdningsavfall Produktet overholder kravene 2017/745, (MDR) Type B grad av beskyttelse mot elektrisk sjokk Enheten er beregnet for innendørs bruk Klasse II , dobbeltisolert Dette produktet er testet og godkjent med hensyn til sikkerhet på...
  • Page 53 Teknisk informasjon Eva400 Eva600 Løftehastighet 34 mm/s uten belastning. Batterier To 12V, 2,9 Ah ventilregulerende lukkede gelebatterier. Ekstern: Linak CH01 (9000368) Intern: Inkludert kabel. Maks 400mA Lader Nett 100-240VAC (50-60 Hz). Maks 400mA Motor (løftepilar) DC 24V, 5 A. IP X4. ved maksi- DC 24V, 10 A.
  • Page 54 Løfteren er testet for samsvar med nåværende regulerende standarder angående kapasitet til å blokkere EMI (elektromagnetisk interferens) fra eksterne kilder. Løfteren er testet etter IEC60601-1-2 utgave 4. Noen prosedyrer kan bidra til å redusere elektromagnetisk interferens, som å overholde tilsiktet miljø: miljø for medisinsk utstyr til hjemmet og profesjonelle helseinstitusjoner.

  • Page 55: Dansk

    Eva400/Eva450/Eva600 Brugsvejledning - Dansk System System 1. Løftearm 2. Løftemast 3. Skubbehåndtag 4. Batteri 5. Nødstop på kontrolboks 6. Styreboks 7. Motor til benspredning 8. Baghjul med bremse 9. Løfteåg med afkrogningsbeskyttelse 10. Forreste hjul 11. Nødsænkning (manuel) 12. Motor/aktuator til løftearm 13.
  • Page 56 Tilsigtet brug af produktet Eva er en flytbar og bærbar enhed, som i forbindelse med godkendt tilbehør hjælper med til at løfte og/eller overflytte patienter i siddende eller supin stilling fra seng til stol eller omvendt samt at flytte patienter over korte afstande indendørs, når der er behov for det.
  • Page 57 Montering Kontroller, at samtlige dele er med: Mast med løftearm, løftemotor samt løfteåg. Understel med spredningsmotor og håndtag. Styreboks samt batteri. Håndbetjening. Brugsanvisning, opladningskabel. Lås hjulene på understellet. Placer masten på understellet. Løftesøjlen har tre forskellige muligheder for indstilling af løftehøjde. Sørg for at sikre løftesøjlen med håndtaget.
  • Page 58 Kontroller alle fire hjul samt bremsen. Efterse alle tilslutninger, skruer og bolte. Eva450/Eva600 Eva400 Kontroller, at nødstopfunktionen fungerer ved at trykke knappen ind og derefter trykke på op- eller ned-knappen. Hvis der ikke sker noget, så fungerer nødstopfunktionen. Tag håndbetjeningen, tryk på op-knappen, og kør løftearmen hele vejen op.
  • Page 59 At anvende produktet Kontraindikationer, sikkerhedsforanstaltninger og advarsler Kontraindikationer • Gulvlifte må ikke anvendes af patienter over den maksimumhøjde, der er angivet på personløfternes etiket. • Personløfteren må ikke nedsænkes i vand eller bruges i bruserum. • Personløfteren må ikke efterlades eller opbevares i våde eller fugtige omgivelser. •...
  • Page 60 Advarsler • Hjælperen skal være i stand til at læse og forstå produktets manual/brugsanvisning. • Det er vigtigt kun at bruge godkendt tilbehør for at undgå utilsigtet frigørelse af komponenter og efterfølgende fald, som kan medføre skade på patienten. • Benyt forsigtige og blide bevægelser ved bevægelse af personløfteren for at undgå svingning og stødskader fra omgivende møbler og andre genstande.
  • Page 61 2. Kontroller, at lamperne på kontrolboksen lyser. Det grønne LED-lys bekræfter, at opladeren optager strøm, og det gule LED-lys angiver, at batteriet oplades. 3. Opladningen afbrydes automatisk, når batteriet er fuldt opladet. Eva400 Vægmonteret oplader 1. Fjern batteripakken fra løfteren, og placer batteripakken i den vægmonterede oplader.
  • Page 62 Udlæsning af serviceinformation Grundlæggende serviceinformation kan udlæses på displayet. For at se informationen på displayet, holdes en af knapperne til løftearmen inde i et halvt sekund. Informationen vises i 30 sekunder, eller indtil andre knapper aktiveres. • Antal foretagne retningsændringer •...
  • Page 63 Nødstop Eva400 Eva450/Eva600 Nødstop Tryk den røde nødstopknap på styreboksen ind. Nulstilling Vrid knappen i pilenes retning, til knappen popper ud. Vi anbefaler, at nødstoppet trykkes ind, når løfteren ikke anvendes, så batteriet ikke aflades. Nødsænkning Manuel nødsænkning Drej det runde plastikhylster på aktuatoren med uret for mekanisk nødsænkning.
  • Page 64 Fejlsøgning Hvis løfte- eller benspredningsbevægelsen ikke fungerer, kontroller følgende - At nødstoppet ikke er trykket ind - At samtlige kabler er korrekt tilsluttede og ordentligt trykket ind. Træk stikkene ud, og sæt dem fast i igen. - At batteriet ikke er under opladning. - At batteriet er opladet.
  • Page 65 Brugsanvisning Brug aldrig personløfteren, hvis du ikke har gennemgået korrekt uddannelse i personløftere og løftesejl. Brug aldrig personløfteren, før du har gennemlæst manualen til såvel personløfteren som løftesejlene. Foretag en risikovurdering, som vil danne basis for, om der kræves en eller flere hjælpere. Foretag altid en kontrol af personløfteren, før den bruges.
  • Page 66 Brugsanvisning 10. Tryk på OP-knappen på den manuelle betjening for at løfte brugeren. Bliv ved med at løfte, indtil stropperne er stramme, og brugeren er lige ved at blive løftet, STOP derefter og foretag en sikkerhedskontrol. a. Kontrollér, at ophængsbøjlen er vandret. Hvis ikke, betyder det, at løftesejlet ikke er korrekt placeret, og brugeren vil ikke blive løftet korrekt.
  • Page 67 Tilbehør Tilbehørets forventede holdbarhed Se manualen eller informationssiderne vedrørende det pågældende tilbehør. Løftesejl I Direct Healthcare Groups SystemRoMedic™ sortiment findes et bredt udvalg af funktionelle og bekvemme kvalitetsløftesejl, tilpassede forskellige typer af løft og til brugere med forskellige behov. Løftesejlene fås i flere forskellige materialer og i størrelser fra XXS til XXL. Der findes også særlige modeller af løftesejl i XXXL og XXXXL til ekstremt store og tunge brugere.
  • Page 68 Vedligehold Løfteren skal gennemgå et lovpligtigt eftersyn mindst en gang om året. Eftersynet udføres af autoriseret personale i overensstemmelse med Direct Healthcare Groups servicemanual. Reparation og vedligehold må kun udføres af autoriseret personale, som anvender originale reservedele. Udtjente batterier afleveres til nærmeste genbrugsstation til genvinding. De kan alternativt sendes til Direct Healthcare Group eller til en forhandler af Direct Healthcare Groups produkter.
  • Page 69 Eva400 Eva450/ Eva 600 Hvid/blå Læs brugsanvisningen Må ikke bortskaffes med husholdningsaffald Produktet opfylder kravene 2017/745, (MDR) Type B grad af beskyttelse mod elektrisk stød Apparatet er beregnet til indendørs brug Klasse II, dobbelt isolering Dette produkt er testet og godkendt med hensyn til sikkerhed på...
  • Page 70 Eva400 Eva600 Løftehastighed 34 mm/s uden belastning. Batterier To 12V, 2,9 Ah ventilregulerede lukkede blyakk. såkaldte gelbatterier. Ekstern: Linak CH01 (9000368) Intern: Inkluderet kabel. Max. 400mA Lader Mains: 100-240VAC (50-60 Hz). Max. 400mA Motor (løftesøjle) DC 24V, 4,5 A. IPX4. Driftstid: DC 24V, 10 A.
  • Page 71 Personløfteren er blevet testet i overensstemmelse med gældende regulatoriske standarder med hensyn til dens evne til at blokere EMI (elektromagnetisk interferens) fra eksterne kilder. Personløfteren er blevet testet i overensstemmelse med IEC60601-1-2 Version 4. Visse procedurer kan medvirke til at reducere elektromagnetisk interferens, så som følgende tilsigtede omgivelser: Hjemmeplejemiljø...

  • Page 72: Suomi

    Eva400/Eva450/Eva600 Käyttöohje - Suomi System System 1. Nostovarsi 2. Nostopilari 3. Työntökahva 4. Akku 5. Hätäpysäytys 6. Ohjauskotelo 7. Alustan säätömoottori 8. Jarrulliset takapyörät 9. Turvakoukuilla varustettu nostokaari 10. Etupyörät 11. Hätälasku (manuaalinen) 12. Nostovarren moottori/säätölaite 13. Nostopilarin korkeussäätö 14. Alustan leveyden säätöpoljin (malli EM) 15.
  • Page 73 Tuotteen käyttötarkoitus Eva on siirrettävä ja kannettava yksikkö, joka yhdessä hyväksyttyjen varusteiden kanssa auttaa potilaiden nostamisessa ja/tai siirtämisessä istuvassa asennossa tai makuuasennossa sängystä tuoliin tai toisin päin. Se auttaa myös siirtämään potilaita sisätiloissa tarvittaessa lyhyitä matkoja. Eva vähentää hoitajien vammojen riskiä nostotilanteissa. Tarkoitettu hoitajille, jotka voivat lukea ja ymmärtävät nostimen käyttöohjeet.
  • Page 74 Kokoaminen Tarkasta, että pakkauksessa on kaikki osat: Nostopilari, nostovarsi, nostomoottori ja nostohenkari. Alusta, alustan moottori ja lukituskahva. Ohjausyksikkö jossa integroitu akkupaketti. Käsiohjain. Käyttöohje, latauslaite tai -johto. Lukitse alustan pyörät. Aseta nostopilari alustassa olevaan jalkaan. Nostopilarissa on kolme kiinnitysreikää korkeuden säädölle. Kiristä...
  • Page 75 Tarkasta kaikki neljä pyörää ja pyörien lukitukset. Tarkasta kaikki liitännät, ruuvit ja pultit. Eva450/Eva600 Eva400 Tarkasta hätäpysäytyksen toiminta painamalla hätäpysäytyspainike alas ja painamalla sen jälkeen ylös- tai alas-painiketta. Jos mitään ei tapahdu, kun ylös- tai alas- painiketta painetaan, hätäpysäytys toimii oikein.
  • Page 76 Käyttäminen tuote Vasta-aiheet, varotoimenpiteet ja varoitukset Vasta-aiheet • Lattianostinta ei saa käyttää potilaille, joiden paino ylittää nostimeen merkityn enimmäispainon. • Nostinta ei saa laskea veteen eikä käyttää suihkussa. • Nostinta ei saa jättää eikä siirtää säilytykseen kosteaan ympäristöön. • Nostinta ei saa puhdistaa höyryllä. •...
  • Page 77 Varoitukset • Hoitajan täytyy pystyä lukemaan ja ymmärtämään tuotteen käyttöohjeet. • On tärkeää käyttää ainoastaan hyväksyttäjä varusteita, jotta estetään tahaton osien irtoaminen, mikä saattaa johtaa kaatumiseen ja potilaan loukkaantumiseen. • Kun siirrät nostinta, käytä huolellisia ja varovaisia liikkeitä välttääksesi heilumisen ja törmäämisen ympäristön kalusteisiin ja muihin tavaroihin.
  • Page 78 2. Varmista, että ohjauskotelon lamput syttyvät. Vihreä LED ilmaisee, että latauslaite saa virtaa, ja keltainen LED ilmaisee, että akku latautuu. 3. Lataus pysähtyy automaattisesti, kun akussa on täysi varaus. Eva400 Seinälle asennettu latauslaite 1. Poista akkupaketti nostimesta ja aseta se seinälle kiinnitettyyn latauslaitteeseen.
  • Page 79 Huoltotietojen luku Huollon perustiedot voidaan lukea näytöltä. Saadaksesi huoltotiedot näytölle paina nostovarren ylös-painiketta puoli sekuntia. Tiedot näytetään puolen minuutin ajan tai kunnes muita painikkeita käytetään. • Tehdyt syklit yhteensä • Säätölaitteen käyttökuormitus (ampeerit x käyttöaika sekunteina) • Ylikuormitusten kokonaismäärä • Edellisestä...
  • Page 80 Hätäpysäytys Eva400 Eva450/Eva600 Hätäpysäytyksen aktivointi Paina ohjauskotelossa oleva punainen hätäpysäytyspainike alas. Palauttaminen Kierrä painiketta nuolten osoittamaan suuntaan, kunnes painike ponnahtaa ylös. Akun purkautumisen estämiseksi on suositeltavaa pitää hätäpysäytyspainike alas- painettuna, kun nostinta ei käytetä. Hätälasku Manuaalinen hätälasku Kierrä säätölaitteen pyöreää muovinuppia myötäpäivään laskeaksesi nostimen alas manuaalisesti.
  • Page 81 Vianetsintä Jos nostimen säätö ei toimi, varmista – Että hätäpysäytyspainiketta ei ole painettu alas. – Että kaikki kaapelit on liitetty oikein ja kiinnitetty kunnolla. Vedä liitin irti ja paina se kunnolla kiinni. – Että akun lataus ei ole käynnissä. – Että akku on ladattu. Jos nostin ei toimi kunnolla, ota yhteys jälleenmyyjään.
  • Page 82 Käyttöohjeet Älä koskaan käytä nostinta, jos et ole saanut asianmukaista koulutusta nostimista ja nostoliinoista. Älä koskaan käytä nostinta ennen kuin olet lukenut sekä nostimen että liinan oppaan. Tee riskiarvio, joka määrittää, vaaditaanko laitteen käyttöön yksi vai useampi hoitaja. Tarkista aina nostin ennen käyttöä. Kiinnitä erityisesti huomiota renkaisiin, pultteihin, johtimin ja merkkeihin. Katso käyttöoppaasta, kuinka nostin tulee tarkistaa ennen käyttöä.
  • Page 83 Käyttöohjeet 10. Paina YLÖS-painiketta käsiohjaimen painikkeesta nostaaksesi käyttäjän ylös. Jatka nostamista, kunnes hihnat ovat kireällä ja käyttäjä on juuri nousemassa. Pysäytä sitten ja tarkista, että nosto on turvallinen. a. Tarkista, että nostokaari on vaakasuorassa. Jos ei, se tarkoittaa, että nostoliina ei ole kunnolla ja käyttäjää ei nosteta oikein.
  • Page 84 Lisävarusteet Varusteiden arvioitu käyttöikä Katso varusteet oppaasta tai tietolehtisistä Nostoliinat Direct Healthcare Groupn SystemRoMedic™ -tuotesarjaan sisältyy laaja valikoima käytännöllisiä ja käyttömukavia nostoliinoja, jotka on sovitettu erilaisiin nostotilanteisiin ja käyttötarpeisiin. Saatavana on useista eri materiaalista valmistettuja nostoliinoja kokoina XXS– XXL. Saatavana on myös XXXL- ja XXXXL-kokoisia nostoliinamalleja erittäin isokokoisille ja painaville käyttäjille.
  • Page 85 Kunnossapito Nostin on tarkastettava huolellisesti vähintään kerran vuodessa. Tarkastuksen saa suorittaa vain valtuutettu henkilöstö ja tarkastuksessa on noudatettava Direct Healthcare Groupn huoltokäsikirjan ohjeita. Korjaukset ja huollot saa suorittaa vain valtuutettu henkilöstö ja korjauksessa saa käyttää vain alkuperäisiä varaosia. Käytetyt akut toimitetaan kierrätettäviksi lähimpään kierrätyskeskukseen. Ne voidaan palauttaa myös Direct Healthcare Grouplle tai Direct Healthcare Groupn tuotteiden jälleenmyyjälle kierrätettäviksi.
  • Page 86 Eva400 Eva450/ Eva 600 Sininen/Valkoinen Lue käyttöohje Ei saa hävittää talousjätteen mukana Tuote täyttää vaatimukset 2017/745, (MDR) Tyyppi B suojan sähköiskuja vastaan Laite on tarkoitettu sisäkäyttöön Luokka II Kaksoiseristystä Tämä tuote on testattu ja hyväksytty osalta -turvallisuuteen mukaisesti esitettyjen vaatimusten US Occupational Safety &...
  • Page 87 Eva400 Eva600 Nostonopeus 34 mm/s ilman kuormaa. Akut Kaksi 12V, 2,9 Ah venttiilisäätöistä suljettua lyijyakkua. nk. geeliakkua. Ulkoinen: Linak CH01 (9000368) Sisäinen: Mukana kaapeli. Maks. 400mA Laturi Verkkovirta 100-240VAC (50-60 Hz). Maks 400mA Moottori (nostopilari) DC 24V, 5 A. IP X4. Käyttöaika: DC 24V, 10 A.
  • Page 88 Nostin on testattu ja se täyttää lakisääteiset vaatimukset koskien sen kykyä estää sähkömagneettiset häiriöt (EMI) ulkoisista lähteistä. Nostin on testattu standardin IEC60601-1-2, kohdan 4 mukaisesti. Jotkut toimenpiteet voivat auttaa vähentämään sähkömagneettisia häiriötä, kuten suunnitellun käyttöympäristön seuraaminen: Kotihoitoympäristö ja laitoshoitoympäristö. Seuraavat ovat poikkeuksia yllä mainittuihin suunniteltuihin käyttöympäristöihin: Lähellä suurtaajuuksisia leikkausvälineitä ja magneettikuvaukseen tarkoitetussa matkaviestintälaitteilta RF-suojatussa tilassa.

  • Page 89: Deutsch

    Eva400/Eva450/Eva600 Gebrauchsanweisung - Deutsch System System 1. Hubarm 2. Hubsäule 3. Schiebegriff 4. Akkupack 5. Not-Aus-Taster an der Steuereinheit 6. Steuereinheit 7. Fahrgestellmotor zur Breitenverstellung 8. Hintere Laufrollen mit Feststellbremsen 9. Hebebügel mit Sicherheitshäkchen 10. Vordere Laufrollen 11. Notabsenkung (manuell) 12.
  • Page 90 Bestimmungsgemäße Verwendung des Produkts Eva ist eine mobile Einheit, die zusammen mit zugelassenem Zubehör das Anheben und/oder den Transfer von Pflegebedürftigen in eine sitzende Position oder Rückenlage vom Bett in einen Stuhl oder umgekehrt ermöglicht sowie, falls erforderlich, den Transfer von Pflegebedürftigen über kurze Strecken im Innenbereich. Eva verringert das Verletzungsrisiko für Pflegekräfte beim Anheben/dem Transfer.
  • Page 91 Montage Prüfen Sie die Lieferung auf Vollständigkeit: Hubsäule mit Hubarm, Hubmotor mit Stellantrieb für Hubarm sowie Hebebügel. Fahrgestell mit Motor zur Breitenverstellung und Arretierungsschraube. Steuereinheit mit Akkupack und Handbedienung Gebrauchsanweisung, Ladekabel. Stellen Sie die Feststellbremsen an den Laufrollen des Fahrgestells fest. Führen Sie die Hubsäule in den Rohrstutzen des Fahrgestells ein.
  • Page 92 Prüfen Sie alle vier Laufrollen und die Feststellbremsen. Prüfen Sie sämtliche Anschlüsse, Schrauben und Bolzen. Eva450/Eva600 Eva400 Prüfen Sie die Not-Aus-Funktion, indem Sie zuerst den Not-Aus-Taster und dann die Aufwärts- und Abwärtstasten drücken. Wenn sich nichts bewegt, ist die Not-Aus- Funktion in Ordnung.
  • Page 93 Anwendung des Produkts Warnhinweise, Vorsichtsmaßnahmen und Warnungen Warnhinweise • Die Lifter dürfen nicht für Pflegebedürftige verwendet werden, deren Gewicht das auf dem Typenschild angegebene Höchstgewicht überschreitet. • Der Lifter darf nicht in Wasser abgesenkt oder in einer Dusche verwendet werden. •...
  • Page 94 Warnhinweise • Die Pflegekraft muss in der Lage sein, das Produkthandbuch/diese Gebrauchsanweisung zu lesen und zu verstehen. • Es ist wichtig, dass ausschließlich zugelassenes Zubehör verwendet wird, um ein versehentliches Lösen von Komponenten und dadurch bedingte Stürze zu verhindern, die zu Verletzungen des Pflegebedürftigen führen können. •...
  • Page 95 2. Prüfen Sie, ob die LED-Lämpchen an der Steuereinheit leuchten. Das grüne LED-Lämpchen zeigt an, dass das Ladegerät Strom aufnimmt, und das gelbe, dass der Akkupack aufgeladen Eva400 wird. 3. Der Ladevorgang wird automatisch abgeschaltet, wenn der Akkupack vollgeladen ist.
  • Page 96 Serviceanzeige Im Anzeigefeld können grundlegende Serviceinformationen angezeigt werden. Durch eine halbe Sekunde langes Drücken einer der Tasten für den Hubarm werden die Informationen angezeigt. Die Informationen werden 30 Sekunden oder bis zum Drücken einer anderen Taste angezeigt. • Anzahl durchgeführter Transfers (Hubzyklen) •...
  • Page 97 Not-Aus Eva400 Eva450/Eva600 Not-Aus Drücken Sie den roten Not-Aus-Taster an der Steuereinheit. Zurücksetzen Drehen Sie den roten Not-Aus-Taster in Pfeilrichtung bis er entriegelt. Zur Vermeidung von Akkuentladung empfehlen wir, den Not-Aus-Taster bei Nichtbe- nutzung des Lifters gedrückt zu lassen. Zum Aufladen den Taster wieder entriegeln.
  • Page 98 Fehlersuche Wenn die Bewegung des Hubarms oder die Breitenverstellung des Fahrgestells nicht funktioniert, prüfen Sie Folgendes: – Der Not-Aus-Taster muss entriegelt sein. – Sämtliche Kabel müssen korrekt angeschlossen und fest eingedrückt sein. Ziehen Sie die Stecker heraus und stecken Sie sie wieder fest ein. –...
  • Page 99 Gebrauchsanweisung Verwenden Sie den Lifter niemals, wenn Sie keine entsprechende Einweisung zum Arbeiten mit einem Lifter und Hebegurten erhalten haben. Verwenden Sie den Lifter niemals, ohne zuvor die Handbücher des Lifters und der Hebegurte sorgfältig gelesen zu haben. Führen Sie eine Risikobeurteilung durch, um zu ermitteln, ob eine oder mehrere Pflegekräfte erforderlich sind. Überprüfen Sie den Lifter immer vor jeder Benutzung.
  • Page 100 Gebrauchsanweisung unter dem Kopf des Pflegebedürftigen in einer Ecke nahe der Standfläche des Lifters und näher zu einer Seite des Mastes hin befindet. Denken Sie daran, die Laufrollen zu arretieren! 10. Verwenden Sie die AUFWÄRTS-Taste der Handbedienung, um den Pflegebedürftigen anzuheben. Fahren Sie den Lifter so lange nach oben, bis die Gurte gespannt sind und der Pflegebedürftige kurz davor ist, angehoben zu werden –...
  • Page 101 Zubehör Zu erwartende Lebensdauer des Zubehörs Ziehen Sie das Handbuch oder die Informationsblätter des jeweiligen Zubehörs zu Rate Hebegurte SystemRoMedic™ von Direct Healthcare Group bietet ein breites Sortiment funktioneller, komfortabler und hochqualitativer Hebegurte und Hebetücher für die verschiedensten Hebeaufgaben und für Pflegebedürftige mit den unterschiedlichsten Bedürfnissen. Unsere Hebegurte sind in unterschiedlichen Materialien und in Größen von XXS bis XXL erhältlich.
  • Page 102 Wartung Der Lifter ist mindestens einmal jährlich einer umfangreichen periodischen Überprüfung zu unterziehen. Periodische Überprüfungen sind von hierzu autorisiertem Servicepersonal anhand der Serviceanleitung von Direct Healthcare Group durchzuführen. Reparatur- und Wartungsarbeiten dürfen nur von hierzu autorisiertem Servicepersonal unter Verwendung von Originalersatzteilen vorgenommen werden.
  • Page 103 Eva400 Eva450/ Eva 600 Blau/Weiß Beachten Sie die Gebrauchs-anweisung Darf nicht mit dem Hausmüll entsorgt werden. Das Produkt erfüllt die Anforderungen 2017/745, (MDR) Typ B, Schutzgrad gegen elektrischen Schlag Nur für den Gebrauch in geschlossenen Räumen Schutzklasse II, doppelte Isolierung...
  • Page 104 Eva400 Eva600 Hubgeschwindigkeit 34 mm/s ohne Last Akkus Akkupack mit 2 ventilgeregelten, geschlossenen Blei-Gel-Akkus, 12 V, 2,9 Ah Externes: Linak CH01 Integriertes: Einschließlich Netzkabel, max. 400 mA Ladegerät (9000368), Netzspannung 100 – 240 VAC (50-60 Hz), max. 400 mA Hubmotor DC 24 V, 5 A, IP X4.
  • Page 105 Der Lifter wurde auf Übereinstimmung mit den geltenden Vorschriften hinsichtlich seiner Fähigkeit getestet, elektromagnetische Störungen (EMI) von externen Quellen zu blockieren. Der Lifter wurde gemäß IEC60601-1-2 Edition 4 getestet. Einige Vorgehensweisen können dazu beitragen, elektromagnetische Störungen zu reduzieren, wie die Befolgung der vorgesehenen Einsatzumgebungen: Häusliche Pflegeumgebung und der Einsatz in professionellen Pflegeeinrichtungen.

  • Page 106: Nederlands

    Eva400/Eva450/Eva600 Handleiding - Nederlands System System 1. Tilarm 2. Mast 3. Handgreep 4. Accu 5. Noodstop 6. Bedieningsconsole 7. Motor voor instellen van onderbreedte (EE) 8. Achterzwenkwielen met remmen 9. Tiljuk met veiligheidsclip 10. Voorzwenkwielen 11. Nooddaalfunctie (handmatig) 12. Motor/hefstang voor tilarm 13.
  • Page 107 Bedoeld gebruik van dit product Eva is een verplaatsbare, draagbare eenheid die in combinatie met goedgekeurde accessoires helpt bij het tillen en/ of verplaatsen van patiënten in een zittende of liggende positie van bed naar stoel of omgekeerd, evenals het wanneer nodig verplaatsen van patiënten over korte afstanden binnenshuis.
  • Page 108 Montage Controleer of alle onderdelen aanwezig zijn: Mast met tilarm, liftmotor, draagbeugel, bedieningsconsole en accu. Onderframe met motor en vergrendeling. Handbediening en snoer. Instructies, oplaadkabel en netsnoer voor opladen. Plaats de mast in het onderframe. Er zijn drie mogelijkheden voor het aanpassen van de hoogte van de mast.
  • Page 109 Controleer alle vier de zwenkwielen en zwenkwielvergrendelingen. Controleer alle aansluitingen en bevestigingen zoals schroeven en bouten. Eva450/Eva600 Eva400 Controleer de werking van de noodstopknop door deze te activeren en vervolgens op de knop “omhoog” of “omlaag” te drukken. Als er niets gebeurt na het indrukken van de knop “omhoog”...
  • Page 110 Het product gebruiken Contra-indicaties, voorzorgsmaatregelen en waarschuwingen Contra-indicaties • De vloerliften mogen niet gebruikt worden door patiënten boven het op het label van de lift aangegeven maximumgewicht. • De lift mag niet in water ondergedompeld worden of onder de douche gebruikt worden. •...
  • Page 111 Waarschuwingen • De zorgverlener moet de handleiding/gebruiksaanwijzing van het product kunnen lezen en begrijpen. • Het is belangrijk dat er uitsluitend goedgekeurde accessoires gebruikt worden om te voorkomen dat onderdelen onbedoeld loskomen en vallen, met mogelijk patiëntletsel als gevolg. • Hanteer de lift met voorzichtige, rustige bewegingen ter voorkoming van uitzwaaien en verwondingen door botsen met meubilair en andere voorwerpen in de buurt.
  • Page 112 3. Het opladen stopt automatisch als de accu volledig is opgeladen. Eva400 Muurlader 1. Haal de accu uit de lift en plaats deze in de muurlader.
  • Page 113 Aflezen van service-informatie Basisinformatie voor servicedoeleinden kan worden afgelezen op het display. Houd de knop “Tilarm omhoog” een halve seconde ingedrukt om de service-informatie op het display weer te geven. De informatie wordt een halve minuut weergegeven of totdat er op een andere knop gedrukt wordt.
  • Page 114 Noodstop Eva400 Eva450/Eva600 Inschakelen van de noodstop Druk op de rode noodstopknop op het bedieningsconsole. Opnieuw instellen Draai de knop in de richting van de pijlen totdat de knop naar buiten springt. Om ontladen van de accu te voorkomen, wordt u aanbevolen de noodstopknop in te drukken wanneer de lift niet in gebruik is.
  • Page 115 Foutopsporing Controleer het volgende als de lift of de aanpassing van de onderbreedte niet kunnen worden geactiveerd: – Controleer of de noodstopknop niet is ingedrukt. – Zijn alle kabels correct en stevig aangesloten? Trek de stekker eruit en sluit deze weer goed aan. –...
  • Page 116 Gebruiksaanwijzing Gebruik de lift in geen geval als u niet geoefend bent in het gebruik van liften en tilbanden. Gebruik de lift in geen geval voordat u de handleiding van zowel de lift als de tilbanden gelezen heeft. Maak een risicobeoordeling; hieruit volgt of er één dan wel meerdere zorgverleners nodig zijn. Controleer de lift voor ieder gebruik.
  • Page 117 Gebruiksaanwijzing 10. Druk op de knop OMHOOG op de handbediening om de gebruiker op te tillen. Ga door met tillen tot de riemen strak staan en de gebruiker bijna opgehesen wordt, druk dan op STOP en doe een veiligheidscontrole. a. Controleer of het tiljuk horizontaal staat. Als dat niet het geval is, dan is de tilband niet correct aangebracht en zal de gebruiker niet correct opgetild worden.
  • Page 118 Accessoires Verwachte levensduur van accessoires Raadpleeg de handleiding of de informatiebladen voor het desbetreffende accessoire Tilbanden De SystemRoMedic™-lijn van Direct Healthcare Group heeft een groot aantal functionele en comfortabele tilbanden van hoge kwaliteit die aangepast zijn op verschillende tiltechnieken en voor zorgvragers met verschillende behoeften.
  • Page 119 Onderhoud De lift moet minimaal eenmaal per jaar grondig worden geïnspecteerd. De inspectie moet worden uitgevoerd door geautoriseerd personeel en conform de onderhoudshandleiding van Direct Healthcare Group. Reparaties en onderhoud mogen alleen worden uitgevoerd door bevoegd personeel en als er gebruik gemaakt wordt van originele reserveonderdelen.
  • Page 120 Eva400 Eva450/ Eva 600 Blauw/Wit Gebruikershandleiding lezen Mag niet worden weggegooid met huishoudelijk afval. Dit product voldoet aan de vereisten 2017/745, (MDR) Type B, volgens de beschermingsklasse tegen elektrische schokken. Het apparaat is bedoeld voor gebruik binnenshuis. Klasse II-apparatuur Dit product is getest en goedgekeurd met betrekking tot de veiligheid op de werkplek in overeenstemming met de in de Amerikaanse Occupational Safety &...
  • Page 121 Eva400 Eva600 Tilsnelheid 34 mm/s zonder belasting. Accu’s Twee 12V, 2,9 Ah gesloten VRLA gel-accu’s. Externe: Linak CH01 (9000368) Interne: Inclusief kabel Max. 400mA Interne lader Mains: 100-240VAC (50-60 Hz). Max. 400mA Motor (mast) DC 24V, 4,5 A. IPX4. Bedrijfs- DC 24V, 10 A.
  • Page 122 De lift is getest op naleving van de geldende reguleringsnormen met betrekking tot het vermogen om EMI (elektromagnetische interferentie) vanuit externe bronnen te blokkeren. De lift is getest volgens IEC60601-1-2 uitgave nr. 4. Bepaalde procedures kunnen meehelpen eventuele elektromagnetische interferentie te reduceren, zoals het naleven van de regels voor de beoogde omgeving: thuiszorgomgeving en professionele zorgomgeving.

  • Page 123: Français

    Eva400/Eva450/Eva600 Manual d’utilisation - Français System System 1. Bras de levage 2. Colonne de levage 3. Poignées de conduite 4. Batterie 5. Arrêt d’urgence sur boîtier de commande 6. Boîtier de commande 7. Moteur d’écartement (EE) 8. Roues arrière avec frein 9.
  • Page 124 Utilisation prévue du produit Le modèle Eva est un appareil mobile et portable qui, associé aux accessoires approuvés, aide à lever et/ou transférer les patients dans une position assise ou allongée du lit au fauteuil et vice versa. Il permet également de transférer les patients sur de courtes distances en intérieur lorsque cela est nécessaire.
  • Page 125 Montage Vérifier que toutes les pièces sont au complet: Colonne de levage avec bras de levage, moteur de levage et étrier de levage. Structure avec moteur d’écartement et manette de blocage. Boîtier de commande et pack de batteries. Boîtier de commande. Manuel d’utilisation, adaptateur de charge.
  • Page 126 Inspecter tous les raccordements, vis et boulons. Eva450/Eva600 Vérifier que la fonction d’arrêt d’urgence fonctionne, en appuyant sur le bouton, puis Eva400 en pressant sur l’un des boutons haut/bas. S’il ne se passe rien, l’arrêt d’urgence fonctionne. Saisir la commande manuelle, presser sur le bouton « vers le haut » et faire monter tout en haut le bras de levage.
  • Page 127 Utilisation du produit Contre-indications, précautions d’emploi et avertissements Contre-indications • Le lève-personne ne doit pas être utilisé par des patients dont le poids excède la charge maximale indiquée sur l’étiquette de lève personne. • Le lève-personne ne peut pas être plongé dans l’eau ou utilisé sous la douche. •...
  • Page 128 Avertissements • Le soignant doit être en mesure de lire et de comprendre le manuel/le mode d’emploi du produit. • Il est important d’utiliser uniquement les accessoires approuvés afin de prévenir des détachements imprévus de pièces et ainsi des chutes qui pourraient entrainer une blessure du patient. •...
  • Page 129 électrique et le voyant LED jaune que la batterie est en charge. 3. La charge s’interrompt automatiquement dès que la batterie est pleinement chargée. Eva400 Chargeur à montage mural 1. Retirer le pack de batteries du lève-personne et le placer sur le chargeur monté au mur.
  • Page 130 Lecture des informations de maintenance Les informations de base concernant l’entretien peuvent être lues à l’écran. Pour voir les informa- tions à l’écran, maintenir l’un des boutons du bras de levage enfoncé pendant une demi-seconde. L’information est indiquée pendant 30 secondes ou jusqu’à ce que d’autres boutons soient enfoncés.
  • Page 131 Arrêt d’urgence Eva400 Eva450/Eva600 Arrêt d’urgence Enfoncer le bouton d’arrêt d’urgence rouge du boîtier de commande. Réinitialisation Tourner le bouton dans le sens des flèches jusqu’à ce que le bouton ressorte. Pour éviter la décharge de la batterie, nous recommandons d’enfoncer le bouton d’arrêt d’urgence quand le lève-personne n’est pas utilisé.
  • Page 132 Recherche des pannes Si l’auxiliaire de levage ou le mouvement d’écartement des pieds ne fonctionne pas de manière satisfaisante, vérifier les points suiv- ants : - Que l’arrêt d’urgence n’est pas enfoncé - Que tous les câbles sont correctement branchés et fermement enfoncés. Retirer les prises et les renfoncer correctement. - Que la batterie n’est pas en cours de charge.
  • Page 133 Mode d’emploi N’utilisez jamais le lève-personne si vous n’êtes pas formé à l’utilisation des appareils de levage et des sangles. N’utilisez jamais le lève-personne sans avoir lu préalablement les manuels de l’appareil et de la sangle. Réalisez une évaluation des risques pour définir si un ou deux soignants sont requis. Contrôlez toujours l’appareil avant de l’utiliser.
  • Page 134 Mode d’emploi 10. Utilisez le bouton « vers le haut » de la télécommande pour lever l’usager. Continuer de lever jusqu’à ce que les brides soient tendues et l’usager soit sur le point d’être soulevé. ARRÊTEZ et faites un contrôle de sécurité. a.
  • Page 135 Accessoires Durée de vie attendue des accessoires Consultez le manuel ou les fiches techniques correspondant à chaque accessoire. Harnais de levage La gamme SystemRoMedic™ de Direct Healthcare Group comporte un vaste choix de harnais de levage fonctionnels, confortables et de haute qualité, adaptés aux différents types de lève-personne et pour des utilisateurs ayant des besoins différents.
  • Page 136 Entretien Le lève-personne doit subir un contrôle minutieux au moins une fois par an. Le contrôle doit être effectué par une personne agréée et conformément au manuel d’entretien de Direct Healthcare Group. Toute réparation ou mainte- nance ne doit être effectuée que par une personne agréée et en utilisant des pièces détachées d’origine. Les batteries usagées doivent être déposées au point de recyclage le plus proche.
  • Page 137 Eva400 Eva450/ Eva 600 Bleu/Blanc Lire le manuel d’utilisation Ne doivent pas être jetées avec les déchets ménagers Le produit répond aux exigences 2017/745, (MDR) Type B, selon la classe de protection contre les chocs électriques. L’appareil est conçu pour un usage à l’intérieur.
  • Page 138 Eva600 Eva400 Vitesse de levage 34 mm/s hors charge. Batteries Deux accumulateurs clos à soupape de 12V 2,9 Ah , dites batteries au gel. Externe: Linak CH01 (9000368) Interne: Câble inclus: Maxi 400mA Chargeur Tension: 100-240VAC (50-60 Hz). Maxi 400mA Moteur (colonne de levage) DC 24 V, 1,5 A.
  • Page 139 La conformité de le lève-personne aux normes actuelles concernant sa capacité à bloquer les IEM (interférences électromagnétiques) a été testée par des organismes externes. Le lève personne a été testé selon la norme IEC60601- 1-2 4e édition. Certaines procédures permettent de réduire les interférences électromagnétiques, tel que le respect des conditions attendues : environnements de soins de santé...

  • Page 140: Italiano

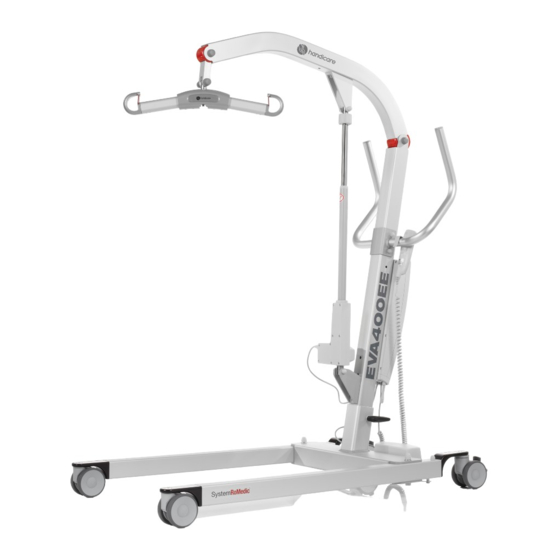

    Eva400/Eva450/Eva600 Manuale utente - Italiano System System 1. Braccio 2. Colonna portante 3. Maniglia 4. Batteria 5. Arresto di emergenza 6. Pannello comandi 7. Motore per la regolazione dell’apertura della base (EE) 8. Ruote posteriori con freni 9. Bilancino con fermo di sicurezza 10.
  • Page 141 Uso previsto del prodotto Eva è un’unità mobile e portatile e, in combinazione agli accessori approvati, è progettata come ausilio per il sollevamento e/o trasferimento di pazienti in posizione seduta o supina dal letto alla sedia o viceversa, oltre che per brevi trasferimenti di pazienti in interni.
  • Page 142 Montaggio Verificare che siano presenti tutti i componenti: La colonna portante con il braccio di sollevamento, il motore per il braccio di sollevamento, la manigvlia, il pannello comandi e la batteria. La base con motore e la levetta di bloccaggio. La pulsantiera e il cavo. Le istruzioni, il cavo di ricarica e il cavo di alimentazione per la ricarica.
  • Page 143 Controllare tutti i collegamenti e i fissaggi, inclusi viti e bulloni. Eva450/Eva600 Controllare la funzione di arresto di emergenza premendo il relativo pulsante, quindi i Eva400 pulsanti di sollevamento e discesa. Se non accade nulla premendo i pulsanti di sollevamento e discesa, l’arresto di emergenza funziona correttamente.
  • Page 144 Utilizzo del prodotto Controindicazioni, precauzioni e avvertenze Controindicazioni • I sollevatori a pavimento non devono essere utilizzati da pazienti di peso superiore al valore massimo indicato sulle rispettive etichette. • Il sollevatore non deve essere utilizzato o immerso in acqua, ad es. sotto la doccia. •...
  • Page 145 Avvertenze • L’assistente deve leggere attentamente sia il presente manuale che le istruzioni per l’uso del prodotto. • È importante utilizzare esclusivamente accessori approvati per evitare il rischio di distacco accidentale dei componenti e conseguente caduta e lesioni personali al paziente. •...
  • Page 146 2. Verificare che le spie sul pannello comandi si accendano. Il LED verde indica che il caricabat- terie sta ricevendo la corrente di alimentazione, mentre il LED giallo indica che la batteria è in ricarica. Eva400 3. La ricarica si interrompe automaticamente quando la batteria è completamente carica. Caricabatterie a muro 1.
  • Page 147 Visualizzazione delle informazioni di servizio Le informazioni di servizio principali vengono visualizzate sul display. Per visualizzare le informazi- oni di servizio sul display premere il pulsante di sollevamento del braccio per mezzo secondo. L’informazione verrà visualizzata per 30 secondi oppure fino all’attivazione di altri pulsanti. •...
  • Page 148 Arresto di emergenza Eva400 Eva450/Eva600 Per inserire l’arresto di emergenza Premere il pulsante rosso di arresto di emergenza sul pannello comandi. Ripristino Girare il pulsante in direzione delle frecce finché non scatta verso l’esterno. Per evitare di scaricare la batteria, si raccomanda di lasciare premuto il pulsante di arresto di emergenza quando non viene utilizzato il sollevatore.
  • Page 149 Risoluzione dei problemi In caso di mancato funzionamento del sollevatore o della regolazione dell’apertura della base, controllare quanto segue: – Assicurarsi che il pulsante di arresto di emergenza non sia premuto. – Verificare che tutti i cavi siano collegati correttamente. Estrarre e ricollegare i cavi saldamente. –...
  • Page 150 Istruzioni per l’uso Non utilizzare mai il sollevatore se non si dispone di una formazione adeguata in merito a sollevatori e imbracature. Leggere attentamente le istruzioni sia del sollevatore che delle imbracature prima di utilizzare il sollevatore. Effettuare una valutazione dei rischi per determinare se sono necessari uno o più assistenti. Effettuare sempre un controllo del sollevatore prima di utilizzarlo.
  • Page 151 Istruzioni per l’uso 10. Premere il pulsante SU sulla pulsantiera per sollevare l’utente. Proseguire il movimento di sollevamento finché tutte le imbracature non sono tese correttamente e l’utente è pronto per essere sollevato, quindi FERMARSI ed effettuare un nuovo controllo di sicurezza. a.
  • Page 152 Accessori Durata prevista degli accessori Fare riferimento al manuale o alle schede tecniche dei rispettivi accessori Imbracature di sollevamento SystemRoMedic™ di Direct Healthcare Group offre una vasta gamma di imbracature funzionali, comode e di alta qualità che possono essere adattate a vari tipi di sollevamento e per utenti con esigenze differenti.
  • Page 153 Manutenzione Il sollevatore deve essere sottoposto ad ispezione almeno una volta all’anno. Le ispezioni devono essere eseguite da personale tecnico autorizzato e in conformità al manuale di assistenza Direct Healthcare Group. Le riparazioni e la manutenzione devono essere effettuate esclusivamente da personale autorizzato, utilizzando ricambi originali.
  • Page 154 Eva400 Eva450/ Eva 600 Blu/Bianco Leggere il manuale dell’utente. Il prodotto non deve essere smaltito come normale rifiuto urbano Il prodotto è conforme ai requisiti 2017/745, (MDR) Tipo B, secondo il grado di protezione da scossa elettrica. Il dispositivo è progettato per l’uso in interni.
  • Page 155 Eva400 Eva600 Velocità di sollevamento 34 mm/s senza carico. Batterie Due batterie (al gel) sigillate al piombo da 12 V, 2,9 Ah, regolate tramite valvola Esterno: Linak CH01 (9000368) Interno: Cavo incluso: Max 400mA Caricatore Tensione: 100-240VAC (50-60 Hz). Maxi 400mA Motore (colonna portante) 24 V CC, 5 A.
  • Page 156 Compatibilità elettromagnetica Il sollevatore è stato testato in conformità alle norme vigenti in materia di capacità di blocco delle EMI (interferenze elettromagnetiche) da fonti esterne. Il sollevatore è stato testato ai sensi della norma IEC60601-1-2, Edizione 4. Alcune misure possono contribuire a ridurre le interferenze elettromagnetiche, ad es. nei seguenti ambienti previsti di utilizzo: ambiente di cura domiciliare e ambiente di cura professionale.

  • Page 157: Español

    Eva400/Eva450/Eva600 Manual de usuario - Español System System 1. Brazo 2. Mástil 3. Manillar 4. Paquete de baterías 5. Parada de emergencia 6. Módulo de control 7. Motor de espaciamiento (EE) 8. Ruedas traseras con freno 9. Percha con cierre de seguridad 10.
  • Page 158 Uso previsto del producto Eva es una unidad móvil y portátil que, junto con los accesorios homologados, ayuda a elevar y/o trasladar pacientes en posición sentada o supina desde la cama a una silla o viceversa, además de trasladar pacientes en distancias cortas en interiores cuando lo necesite.
  • Page 159 Montaje Asegúrese de que se incluyan todos los componentes: mástil con brazo, motor de elevación, barra portante, módulo de control y paquete de baterías. Base con motor y tirador de bloqueo. Panel de mandos y cable. Instrucciones, cable de carga y cable de alimentación para el dispositivo de carga. Coloque el mástil en la base.
  • Page 160 Eva450/Eva600 Compruebe la función de parada de emergencia activando el botón de parada de Eva400 emergencia y, a continuación, el botón de subida o bajada. Si no ocurre nada al pul- sar los botones de subida o bajada, significa que la parada de emergencia funciona correctamente.
  • Page 161 Empleo del producto Contraindicaciones, precauciones y advertencias Contraindicaciones • Las grúas de suelo no las pueden utilizar pacientes que sobrepasen el peso máximo indicado en la etiqueta de las grúas. • La grúa no se debe bajar en agua ni utilizar en una ducha. •...
  • Page 162 Advertencias • El asistente debe poder leer y entender el Manual/las Instrucciones de uso del producto. • Es importante utilizar únicamente accesorios homologados para evitar que los componentes se desenganchen de forma accidental y se produzca posteriormente una caída que puede desembocar en una lesión del paciente. •...
  • Page 163 3. La carga se detiene automáticamente al cargarse completamente la batería. Eva400 Cargador de montaje en pared 1. Extraiga el paquete de batería de la grúa y sitúelo en el cargador de montaje en pared.
  • Page 164 Consulta de la información de servicio En la pantalla puede consultarse la información básica de servicio. Para acceder a la misma, pulse medio segundo el botón de subida del brazo de grúa. La información se mostrará durante medio minuto o hasta la activación de otros botones. •...
  • Page 165 Parada de emergencia Eva400 Eva450/Eva600 Para activar la parada de emergencia Pulse el botón de parada de emergencia de color rojo, situado en el módulo de control. Restablecimiento Gire el botón en la dirección de las flechas hasta que el botón se retraiga.
  • Page 166 Localización de averías Si no se puede activar la elevación o el espaciamiento, compruebe lo siguiente: – Que el botón de parada de emergencia no esté pulsado. – Que todos los cables estén conectados de forma correcta y segura. Saque el contacto y vuélvalo a enchufar bien. –...
  • Page 167 Instrucciones de uso No utilice nunca la grúa si no ha recibido una formación adecuada en materia de grúas y eslingas. No utilice nunca la grúa antes de haber leído el manual de la grúa y las eslingas. Lleve a cabo una evaluación de los riesgos. Esto le indicará si son necesarios uno o más asistentes. Antes de usar la grúa, compruébela siempre.
  • Page 168 Instrucciones de uso 10. Pulse el botón de subida de la unidad de mano para levantar al usuario. Siga subiendo hasta que las correas estén tensas y el usuario esté a punto de ser levantado. En ese momento, DETÉNGASE y lleve a cabo una comprobación de seguridad.
  • Page 169 Accesorios Vida útil prevista de los accesorios Consulte el manual o las hojas informativas de los accesorios correspondientes Eslingas de elevación La línea SystemRoMedic™ de Direct Healthcare Grouparca una amplia gama de cómodas y prácticas eslingas de alta calidad que se adaptan a todo tipo de operaciones de elevación y a usuarios con distintas necesidades.
  • Page 170 Mantenimiento La grúa debe someterse a un minucioso examen como mínimo una vez al año. La inspección la debe llevar a cabo personal autorizado conforme a lo indicado por el manual de servicio de Direct Healthcare Group. Las reparaciones y mantenimiento deben realizarlos exclusivamente personal autorizado con ayuda de piezas de repuesto originales.
  • Page 171 Eva400 Eva450/ Eva 600 Blanco/azul Lea el manual de usuario No debe desecharse con la basura doméstica Este producto cumple con los requisitos 2017/745, (MDR) Tipo B, según el grado de protección contra descargas eléctricas. Este dispositivo ha sido concebido para uso en espacios interiores.
  • Page 172 Eva400 Eva600 Velocidad de elevación 34 mm/s sin carga. Baterías Dos baterías de gel de acumulador de plomo selladas y reguladas por válvula, 12 V, 2,9 Ah. Externo: Linak CH01 (9000368) Interno: Cable incluido: 400 mA máx. Cargador voltaje: 100-240VAC (50-60 Hz).
  • Page 173 Se ha probado que la grúa cumple los estándares normativos actuales relativos a su capacidad para bloquear las EMI (interferencias electromagnéticas) de fuentes externas. La grúa se ha probado de conformidad con la norma IEC60601- 1-2, edición 4. Algunos procedimientos pueden ayudar a reducir las interferencias electromagnéticas como, por ejemplo, cumplir el entorno previsto: entorno de atención sanitaria doméstica y entorno de instalaciones de atención sanitaria profesional.

  • Page 174: Dimensions Eva400/Eva450

    Dimensions Eva400/450 Tolerance +/- 5 mm/ 0.2” 410/16.1 220/8.7 450/17.7 550/21.6 880/34.6 1310/51.1 D is movement in forward direction * can be 50 or 100 mm lower 270/10.6 depending on the placement of the mast in the base socket ** can be 50 or 100 mm higher...

  • Page 175: Dimensions Eva600

    Dimensions Eva600 Tolerance +/- 5 mm/ 0.2” 510/20.1 320/12.6 550/21.6 550/21.6 980/38.5 1410 /55.5 D is movement in forward direction * can be 50 or 100 mm lower depending on the placement of the mast in the base socket ** can be 50 or 100 mm higher depending on the placement of the mast in the base socket *** is reference measure 700 mm...

  • Page 176: Dimensionseva450 With Low Legs

    Dimensions Eva450 Low legs Tolerance +/- 5 mm/ 0.2” 410/16.1 220/8.6 470/18.5 550/21.6 875/34.4 1303/51.3 D is movement in forward direction * can be 50 or 100 mm lower 270/10.6 depending on the placement of the mast in the base socket ** can be 50 or 100 mm higher depending on the placement of the mast in the base socket...

  • Page 177: Dimensionseva600 With Low Legs

    Dimensions Eva600 Low legs Tolerance +/- 5 mm/ 0.2” 510/20.1 320/12.6 570/22.4 550/21.6 975/38.3 1403/55.5 D is movement in forward direction * can be 50 or 100 mm lower depending on the placement of the mast in the base socket ** can be 50 or 100 mm higher depending on the placement of the mast in the base socket...

  • Page 178: Recycling Instruction

    Recycling Instruction Batteries Electronics Metals Plastic System I F U...

  • Page 179: Serial Number

    Serial number EMC 400EM/EE System I F U...
  • Page 180 System I F U...
  • Page 181 System I F U...
  • Page 182 System I F U...
  • Page 183 EMC 450/600EM/EE System I F U...
  • Page 184 System Simple solutions for great results ® SystemRoMedic is the name of Direct Healthcare Group’s unique easy transfer concept, the market’s widest and most comprehensive range of clever, easy-to-use and safe transfer and lifting aids designed to make life easier, both for the ®...
