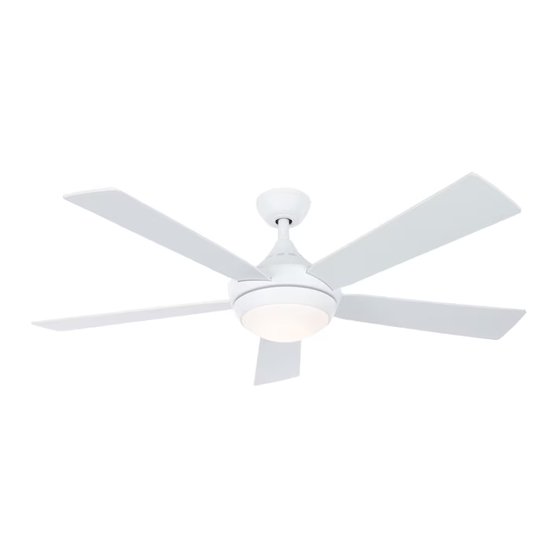

Fanimation AIRE DROP Studio LP8068LMW Manual
  1. Manuals
  2. Brands
  3. Fanimation Manuals
  4. Fan
  5. AIRE DROP Studio LP8068LMW
  6. Manual

Fanimation AIRE DROP Studio LP8068LMW Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

ATTACH YOUR RECEIPT HERE AND REGISTER YOUR FAN AT FANIMATION.COM
READ AND SAVE THESE INSTRUCTIONS
Date Code
For best and quickest service please provide date code. You can find the date code on the carton,
hand-held remote (inside of the battery compartment), receiver or top of fan housing.
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-888-567-2055, 8 a.m.-5 p.m., EST, Monday-Friday.
AIRE DROP CEILING FAN
Purchase Date
™
MODEL #
Español p. 21
Net Weight
17.64 lbs (8.00 kgs)
LP8068LMW

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AIRE DROP Studio LP8068LMW and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Fanimation AIRE DROP Studio LP8068LMW

Summary of Contents for Fanimation AIRE DROP Studio LP8068LMW

  • Page 1 ™ AIRE DROP CEILING FAN MODEL # LP8068LMW Español p. 21 ATTACH YOUR RECEIPT HERE AND REGISTER YOUR FAN AT FANIMATION.COM READ AND SAVE THESE INSTRUCTIONS Date Code Purchase Date Net Weight 17.64 lbs (8.00 kgs) For best and quickest service please provide date code. You can find the date code on the carton, hand-held remote (inside of the battery compartment), receiver or top of fan housing.
  • Page 2 Important Safety Instructions WARNING: To avoid fire, shock and serious personal injury, follow these instructions. 1. Read your owner’s manual and safety information before installing your new fan. Review the accompanying assembly diagrams. 2. Before servicing or cleaning unit, switch power off at service panel and lock service panel disconnecting means to prevent power from being switched on accidentally.

  • Page 3: Table Of Contents

    Fanimation. 7. Fanimation reserves the right to modify or discontinue any product at any time and may substitute any part under this warranty. 8. Under no circumstances may a fan be returned without prior authorization from Fanimation. The receipt of purchase must accompany authorized returns and must be sent freight prepaid to Fanimation.

  • Page 4: Unpacking Instructions

    Fanimation. Substitution of parts or accessories not designated for use with this product by Fanimation could result in personal injury or property damage. Contact your retail store for missing or damaged parts.

  • Page 5: Energy Efficient Use Of Ceiling Fans

    Winter Season: Reverse the motor and operate the install the fan 8 - 9 feet from floor to the blade for optimal airflow. Consult your Fanimation Retailer for optional ceiling fan at low speed in the clockwise direction. This produces a gentle updraft, which forces warm air mounting accessories.

  • Page 6: How To Assemble Your Ceiling Fan Blades

    Electrical and Structural Requirements (Continued) Deep box with brace (Figure 3) CEILING JOIST Paired with a deep box, this hanger is meant to span between two joists and takes the place of wooden blocking. WARNING To reduce the risk of fire, electric shock, or personal injury, mount to outlet box marked acceptable for fan support of 15.9 kg (35 lbs) or less and use mounting screws provided with the outlet box.
  • Page 7 How to Assemble Your Ceiling Fan Blades (Continued) Remove the two set screws and locking nuts of the downrod support from the motor assembly then Downrod Support retain the screws and nuts for How to Assemble Your Ceiling Fan, Step 4. (Figure 2) Motor Assembly Figure 2...

  • Page 8: How To Assemble Your Ceiling Fan

    How to Assemble Your Ceiling Fan Blades (Continued) Re-assemble the upper housing cover and motor Motor Coupler coupler washer as shown. (Figure 6) Washer Upper Housing Cover Figure 6 Securely tighten the six screws that were previously removed in Step 3 on the motor assembly. (Figure 7) Motor Assembly Figure 7...
  • Page 9 How to Assemble Your Ceiling Fan (Continued) Route the black, white and blue wires through the downrod. (Figure 3) Black, White and Blue wires Downrod Figure 3 Thread downrod into the downrod support on top of the motor. Install the clevis pin by aligning the holes in the downrod support with holes in the downrod.

  • Page 10: How To Hang Your Ceiling Fan

    How to Assemble Your Ceiling Fan (Continued) Remove one of the two shoulder screws in the hanger bracket and retain the screw for later. Loosen the second shoulder screw without fully removing it. (Figure 8) Hanger Bracket Figure 8 How to Hang Your Ceiling Fan WARNING To avoid possible fire or shock, be sure electricity is turned off at the main fuse box before hanging.

  • Page 11: How To Wire Your Ceiling Fan

    How to Hang Your Ceiling Fan (Continued) Carefully lift the fan and seat the downrod/hanger ball assembly onto the hanger bracket that was just Outlet Box attached to the outlet box. Be sure the groove in the Hanger ball is lined up with tab on the hanger bracket. Bracket (Figure 4) This fan is intended for standard and angled mounting options only.
  • Page 12 How to Wire Your Ceiling Fan (Continued) HANGER GROUND GREEN BRACKET BLACK HANGER BLUE BALL WHITE BLACK AC POWER WHITE BLUE BLACK BLACK WHITE WHITE AC MOTOR WHITE BLUE BLACK ANTENNA LIGHT KIT Figure 4 Connect green wires from hanger bracket, hanger ball and ground from supply using wire connector. Connect black wire from receiver unit marked “AC IN L”...

  • Page 13: How To Install Your Canopy Housing

    How to Install Your Canopy Housing NOTE: This step is applicable after the neccessary wiring is completed. Assemble canopy by rotating key slot in canopy over shoulder screw in hanger bracket, taking care not to pinch the wires. Tighten shoulder screw. Fully Ceiling Canopy assemble and tighten second shoulder screw that was previously removed.
  • Page 14 How to Assemble Your Light Kit (Continued) Remove the three screws in the light kit and retain the screws for later. (Figure 3) Light Kit Figure 3 Connect the 2 single pin connectors from the LED assembly to the 2 single pin connectors from motor assembly.

  • Page 15: How To Operate Your Ceiling Fan

    How to Operate Your Ceiling Fan IMPORTANT: Using a full range dimmer switch (not included) to control fan speed will damage the fan. To reduce the risk of fire or electrical shock, do not use a full range dimmer switch to control the fan speed. (Figure 1) For illustrative purposes only-not intended to cover all types of controls...

  • Page 16: How To Install Your Remote Control

    How to Operate Your Ceiling Fan (Continued) Remote functions: (Figure 5) • Indicator LED light: fan speed • button: Turns fan off. • Fan Speed: Turns fan on and turns speed up. Turns fan on and turns speed down. • Light button: Turn ON\OFF the light.

  • Page 17: Maintenance

    1. The battery/batteries are going to run out. 1. Please replace the battery/batteries. INDICATOR LED IS CONSTANTLY FLASHING. 1. If possible, consider using a longer downrod (not 5. NOT ENOUGH AIR included, you can buy the longer downrod from MOVEMENT. fanimation.com).

  • Page 18: Parts List

    Before discarding packaging materials, be certain all parts have been removed. How To Order Parts When ordering repair parts, always give the following information: • Fan Model Number • Part Number • Part Description • Date Code Contact techsupport@fanimation.com or call 1.888.567.2055 for repair parts.

  • Page 19: Exploded-View Illustration

    ™ Aire Drop Model LP8068LMW Exploded-View Illustration NOTE: The illustration shown is not to scale or its actual configuration may vary. Product/parts are subject to change without notice.
  • Page 20 10983 Bennett Parkway Zionsville, IN 46077 Phone: 888-567-2055 Outside U.S.: 317-733-4113 FAX: 866-482-5215 2021/04 V.01 FANIMATION.COM Copyright 2021 Fanimation...
  • Page 21 ™ VENTILADOR DE TECHO AIRE DROP MODELO # LP8068LMW ADJUNTE SU RECIBO AQUÍ Y REGISTRE SU VENTILADOR EN FANIMATION.COM LEA Y GUARDE ESTAS INSTRUCCIONES Código de fecha Fecha de compra Peso neto 8.00 kgs (17.64 lbs) Para ofrecer un servicio rápido y de calidad, por favor suministre el código de fecha. Puede encontrar el código de fecha en el paquete, en el mando a distancia (dentro del compartimento de...
  • Page 22 Instrucciones de seguridad importantes ADVERTENCIA: Siga estas instrucciones para prevenir incendios, descargas eléctricas y lesiones personales graves. 1. Lea el manual del propietario y la información de seguridad antes de instalar su nuevo ventilador. Observe los diagramas de ensamblaje adjuntos. 2.
  • Page 23 1. GARANTÍA LIMITADA DE POR VIDA DEL MOTOR - Si se produjera una falla en alguna de las partes del motor de su ventilador debido a un defecto en los materiales o en la fabricación durante el tiempo de vida del comprador original, Fanimation proporcionará la pieza de repuesto sin cargo una vez que el ventilador defectuoso sea devuelto a nuestro centro de servicios nacional.

  • Page 24: Instrucciones Para El Desempaque

    Fanimation específicamente para el mismo. La sustitución de piezas o accesorios que Fanimation no designó para usar con este producto 1. Verifique que haya recibido las siguientes piezas: podría ocasionar lesiones personales o daños en el ventilador.

  • Page 25: Uso Eficiente De La Energía En Ventiladores De Techo

    óptimo. Consulte en cerca del techo a bajar al espacio ocupado. No olvide su tienda minorista de Fanimation para obtener accesorios ajustar el termostato cuando utilice el ventilador de de montaje opcionales.

  • Page 26: Cómo Ensamblar Las Aspas Del Ventilador De Techo

    Requisitos eléctricos y estructurales (cont.) Uso del soporte (Figura 3) Conectado a una caja de distribución eléctrica, este Vigas del techo colgador sirve para abarcar el espacio entre dos vigas y ocupar el lugar de bloqueo de la madera. ADVERTENCIA Para reducir el riesgo de incendios, descargas eléctricas o lesiones personales, fije el ventilador a la caja de distribución eléctrica marcada como aceptable para soporte...
  • Page 27 Cómo ensamblar las aspas del ventilador de techo (cont.) Retire los dos tornillos preensamblados y las tuercas de seguridad del soporte de la varilla del Soporte de ensamble del motor y guárdelos para volverlos a la varilla instalar en la Cómo ensamblar el ventilador de techo, paso 4.

  • Page 28: Cómo Ensamblar El Ventilador De Techo

    Cómo ensamblar las aspas del ventilador de techo (cont.) Vuelva a ensamblar la cubierta de la carcasa y Arandela del acoplador la arandela del acoplador del motor, como se muestra. del motor (Figura 6) Cubierta de la carcasa superior Figura 6 Apriete firmemente los seis tornillos que se retiraron en el paso 3 en el ensamble del motor.
  • Page 29 Cómo ensamblar el ventilador de techo (cont.) Introduzca los cables de color negro, azul y blanco a través de la varilla. (Figura 3) Negro, Blanco, Azul Cables Varilla Figura 3 Coloque el soporte de la varilla y alinee los orificios de la clavija de horquilla en ambas piezas.

  • Page 30: Cómo Colgar El Ventilador De Techo

    Cómo ensamblar el ventilador de techo (cont.) Extraiga una de los tornillos de hombro en el soporte del gancho y guarde los tornillos para pasos posteriores. Afloje el segundo tornillo de hombro sin extraiga completamente. (Figura 8) Unidad del soporte de suspensión Figura 8 Cómo colgar el ventilador de techo...

  • Page 31: Cómo Realizar La Instalación Eléctrica Del Ventilador De Techo

    Cómo colgar el ventilador de techo (cont.) Levante cuidadosamente el ventilador y coloque Caja de el ensamble de la bola para colgar/varilla en la salida abrazadera para colgar que acaba de fijar a la caja de Abrazadera salida. Asegúrese de que la ranura de la bola esté para colgar alineada con la lengüeta de la abrazadera para colgar.
  • Page 32 Cómo realizar la instalación eléctrica del ventilador de techo (cont.) Abrazadera Puesta a tierra Verde para colgar Negro Bola para Azul colgar Blanco Negro ALIMENTACIÓN Blanco Rojo DE CA Azul Negro Negro Blanco Blanco AC de MOTOR Blanco Azul Antena Negro Kit de Luz Figura 4...

  • Page 33: Cómo Instalar La Carcasa De La Cubierta

    Cómo realizar la instalación eléctrica del ventilador de techo (cont.) Una vez realizadas las conexiones, los cables Conductor verde Conductor blanco del suministro deben ser colocados de forma extendida poniendo el Caja de salida del suministro (puesta a tierra) homologada conductor de la toma de tierra y el conductor de toma de tierra del equipo a un lado de la caja, colocando el Suministro...
  • Page 34 Cómo ensamblar su el kit de iluminación (cont.) Instale la ensamble de la placa de iluminación en el soporte utilizando las dos ranuras principales de conexión. Vuelva a colocar el tercer tornillo y asegure los tres tronillos. (Figura 2) Ensamble de la placa de iluminación Figura 2...

  • Page 35: Cómo Utilizar Su Ventilador De Techo

    Cómo utilizar su ventilador de techo IMPORTANTE: El uso de un regulador de la intensidad completa (no incluido) para controlar la velocidad del ventilador dañará el dispositivo. Para reducir el riesgo de incendio o descarga eléctrica, no utilice dicho regulador para controlar la velocidad del ventilador.

  • Page 36: Cómo Instalar Su Mando A Distancia

    Cómo utilizar su ventilador de techo (cont.) Funciones del control remoto: (Figura 5) • Luz LED del indicador: Velocidad del ventilador • Botón: Apaga el ventilador. • Velocidad del ventilado: Enciende el ventilador y aumenta la velocidad. Enciende el ventilador y disminuye la velocidad. •...

  • Page 37: Limpieza De Las Aspas

    1. Sustituir con la batería/baterías (pila/pilas) nueva. INDICADOR DE CONTROL PARPADEA CONSTANTEMENTE. 1. Si es posible, considere el uso de un barral más largo. 5. NO HAY SUFICIENTE Por ejemplo (no incluido, usted puede comprar el MOVIMIENTO DE AIRE. tiempo de la vara hacia abajo fanimation.com).

  • Page 38: Lista De Piezas

    Al hacer un pedido de piezas de repuesto, proporcione siempre la siguiente información: • Número de modelo del ventilador • Número de pieza • Descripción de la pieza • Código de fecha Póngase en techsupport@fanimation.com o al 1-888-567-2055 para obtener las piezas de repuesto.

  • Page 39: Ilustración Del Despiece

    ™ Aire Drop Modelo LP8068LMW Ilustración del despiece NOTA: La ilustración que se muestra no está hecha a escala y su c guración real y/o terminación puede variar.
  • Page 40 10983 Bennett Parkway Zionsville, IN 46077 Llame Sin Cargo al: 888-567-2055 Desde fuera de los EE.UU. llame al : 317-733-4113 FAX: 866-482-5215 2021/04 V.01 www.fanimation.com Copyright 2021 Fanimation...
