piezosystemjena NV100/D NET Instruction Manual

Digital piezo amplifier
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Bedienungsanleitung
Digitaler Piezoverstärker
NV100/D_NET
instruction manual
digital piezo amplifier
NV100/D_NET
Bitte lesen Sie sorgfältig die Bedienungsanleitung vor dem Einschalten des Gerätes. Beachten Sie
bitte insbesondere die Sicherheitshinweise!
Please read carefully before switching on the power! Please see safety instructions for using
piezoelectric actuators and power supplies!
Geschäftsführer: Dr. Bernt Götz • Telefon 03641/66880 • Fax 03641/668866 • www.piezosystem.com
1

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NV100/D NET and is the answer not in the manual?

Questions and answers

Related Manuals for piezosystemjena NV100/D NET

Summary of Contents for piezosystemjena NV100/D NET

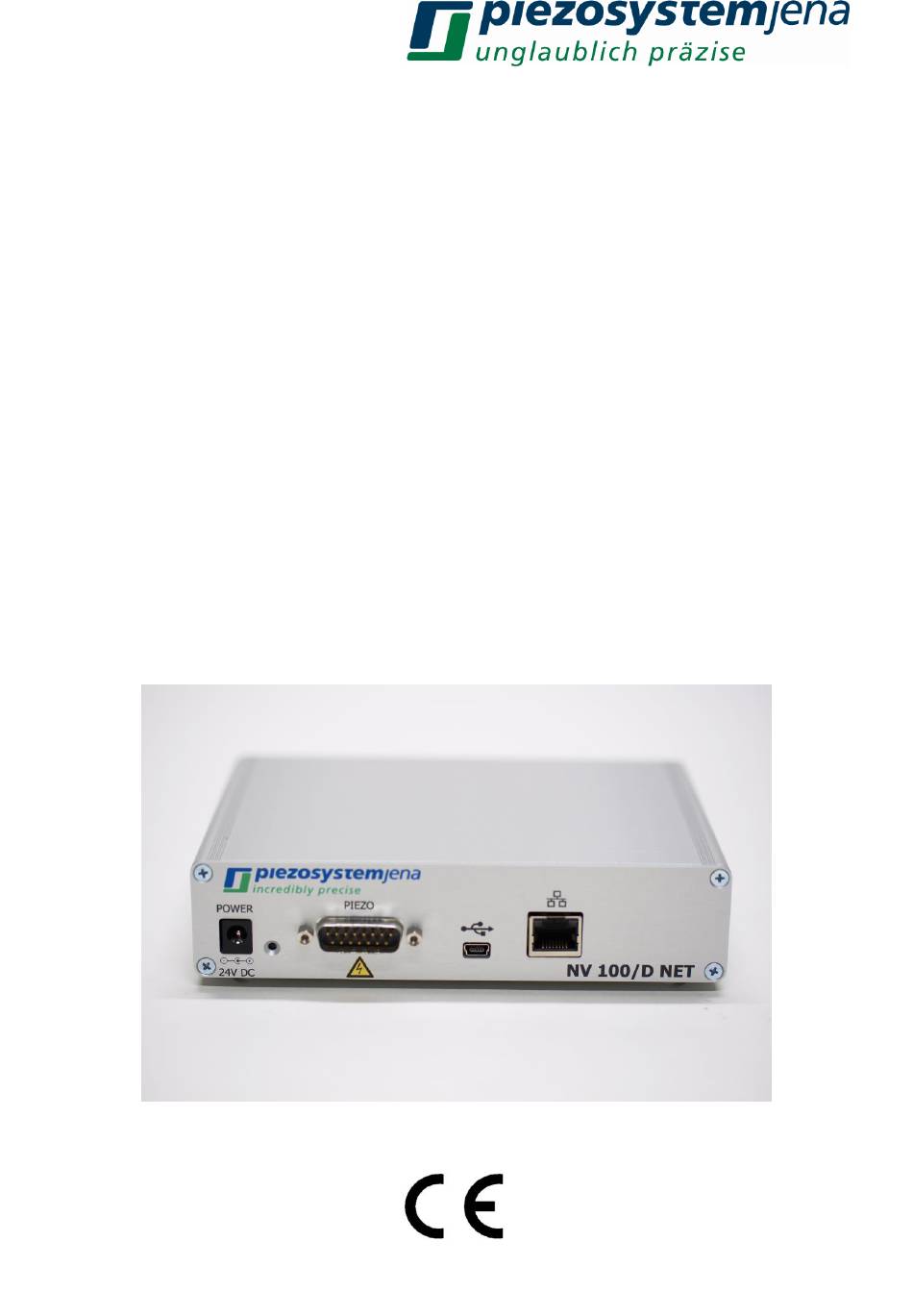

  • Page 1 Bedienungsanleitung Digitaler Piezoverstärker NV100/D_NET instruction manual digital piezo amplifier NV100/D_NET Bitte lesen Sie sorgfältig die Bedienungsanleitung vor dem Einschalten des Gerätes. Beachten Sie bitte insbesondere die Sicherheitshinweise! Please read carefully before switching on the power! Please see safety instructions for using piezoelectric actuators and power supplies! Geschäftsführer: Dr.
  • Page 2 Bedienungsanleitung Seite 3 ... 20 (deutsch) instruction manual pages 21 ... 38 (english) Deutsche Version: Letzte Änderung 09.12.2021 von CB English version: last change 2021-12-09 by CB Geschäftsführer: Dr. Bernt Götz • Telefon 03641/66880 • Fax 03641/668866 • www.piezosystem.com...

  • Page 3: Table Of Contents

    Inhaltsverzeichnis Gegenstand ........................4 Zertifizierung von piezosystem jena ................. 4 Konformitätserklärung ....................... 4 Lieferumfang ........................5 Allgemeine Hinweise zu Piezo-Aktoren und Spannungsverstärkern ....... 5 Sicherheitshinweise ......................6 Installation, Stromanschluss ..................... 7 Betrieb ..........................7 Pflege und Wartung ......................8 Umgebungsbedingungen ....................8 Kurzanleitung, Funktionskontrolle ..................

  • Page 4: Gegenstand

    Gegenstand Diese Anleitung beschreibt die digitalen Piezoverstärker der Serie NV100/D_NET von piezosystem jena. Weiterhin finden Sie Sicherheitshinweise beim Umgang mit Piezoelementen. Bei Problemen wenden Sie sich bitte an den Hersteller des Gerätes: piezosystem jena, Stockholmer Str. 12, 07747 Jena. Tel: (0 36 41) 66 88-0 Zertifizierung von piezosystem jena Die Firma piezosystem jena GmbH arbeitet seit 1999 nach einem nach DIN EN ISO 9001 zertifizierten Qualitätsmanagementsystem, dessen Wirksamkeit durch regelmäßige Audits durch...

  • Page 5: Lieferumfang

    Lieferumfang Bitte prüfen Sie nach Erhalt die Vollständigkeit der Lieferung, bestehend aus: • Spannungsverstärker NV100/D_NET • Weitbereichsnetzteil 24V • USB-Kabel • Bedienungsanleitung Eventuell benötigte Treiber und verfügbare Software finden Sie auf unserer Homepage. Allgemeine Hinweise zu Piezo-Aktoren und Spannungsverstärkern • Piezo-Aktoren von piezosystem jena werden mit Spannungen bis 130 V angesteuert. Beachten Sie bitte die Sicherheitsvorschriften beim Umgang mit diesen Spannungen.

  • Page 6: Sicherheitshinweise

    Achtung! Trotz mechanischer Vorspannung können Stoßkräfte (z.B. Fallenlassen oder Anstoßen) zu einer Beschädigung des eingebauten Keramikelementes führen. Bei Beschädigungen des Piezo-Aktors aufgrund derartiger Einwirkungen können wir keine Garantie übernehmen. Bitte gehen Sie deshalb sehr sorgfältig mit Ihrem Piezo-Aktor um. Sicherheitshinweise Symbole: •...

  • Page 7: Installation, Stromanschluss

    6.1 Installation, Stromanschluss GEFAHR • Greifen Sie niemals mit nassen Händen an den Netzstecker. Es besteht die Gefahr eines elektrischen Schlages. • Nicht in Räumen installieren, in denen leicht entzündliche Substanzen gelagert werden. Kommen leicht entzündliche Substanzen mit elektrischen Bauteilen in Kontakt, besteht die Gefahr von Feuer oder einem elektrischen Schlag.

  • Page 8: Pflege Und Wartung

    6.3 Pflege und Wartung ACHTUNG • Schalten Sie das Gerät immer aus und ziehen Sie den Stecker, bevor Sie das äußere Gehäuse reinigen. • Verwenden Sie zum Reinigen ein gut ausgewrungenes Tuch. Verwenden Sie niemals Alkohol, Benzin, Verdünner oder andere leicht entflammbare Substanzen. Ansonsten besteht Feuergefahr oder die Gefahr eines elektrischen Schlages.

  • Page 9: Beschreibung Des Digitalen Piezoverstärkers Nv100/D_Net

    Beschreibung des digitalen Piezoverstärkers NV100/D_NET 8.1 Allgemeines Der digitale Verstärker NV100/D_NET wurde zur Ansteuerung der D-Aktuatoren von piezosystem jena konzipiert. Wahlweise können Aktoren mit und ohne integriertes Messsystem betrieben werden. Aktoren mit integriertem Messsystem werden durch den digitalen PID-Regler frei von Drift und Hysterese positioniert.

  • Page 10: Funktion

    8.3 Funktion Im folgenden Blockschaltbild sind die Funktionsgruppen des Verstärkers dargestellt: des Verstärkers Abbildung 1: Funktionsgruppen Geschäftsführer: Dr. Bernt Götz • Telefon 03641/66880 • Fax 03641/668866 • www.piezosystem.com...
  • Page 11 Im Betrieb werden zwei Modi unterschieden: der ungeregelte Betrieb und der geregelte Betrieb. Im ungeregelten Betrieb (auch OL für Open Loop abgekürzt) wird der Piezoaktuator mit einer Spannung zwischen -20 und +130 V angesteuert. Die Auslenkung ergibt sich aus der Kennlinie des Piezoelements.
  • Page 12 Die Summe dieser drei Terme ergibt die Eigenschaften eines PID-Reglers. Das erzeugte Signal wird als Stellgröße der Endstufe zugeführt, welche den Piezoaktor steuert. y = yp + yi + yd y = Ausgangsspannung des PID-Reglers Im ungeregelten Betrieb (Open Loop) wird der PID-Regler überbrückt, d.h. der Sollwert wird als Stellgröße ausgegeben.

  • Page 13: Technische Daten

    8.4 Technische Daten NV100/D_NET Eingangsspannung: 24 V Betriebsspannungsbuchse: Kleinspannungsbuchse mit 2,1mm Stift Eingangsstrom: max. 0,3 A @ 24 V, Ruhestrom: 90 mA Leistungsaufnahme: max. 8 W ® Ausgangsleistung: 6,5 W (max. 12 W für NanoX Aktoren) Ausgangsspannungen: -20 V ... +130 V Ausgangsstrom: 100 mA (maximal) ®...

  • Page 14: Anschlussbelegungen

    8.5 Anschlussbelegungen PIEZO: 15pol. D-Sub Stecker Bezeichnung Beschreibung 1, 2, 11 AGND Analogmasse +15 V* Betriebsspannung Messsystem +15 V 4, 14 Digitalmasse I²C Bus SDA 3,3 V Betriebsspannung ID-Chip eeprom ® Vout2 Steuerspannung für NanoX Aktor +130 V ... -20 V Vout Steuerspannung Aktor -20 ...

  • Page 15: Kommunikation

    8.6 Kommunikation 8.6.1 USB-Kommunikation Die Kommunikation mit dem NV100/D_NET kann über den PC mit Hilfe eines beliebigen Terminalprogramms (z.B. HTerm) hergestellt werden. Notwendig ist ein USB-Verbindungskabel zwischen PC und Verstärker. Die Eigenschaften der Verbindung sind wie folgt zu setzen: 115200 Baud, 8 bit, keine Parität, 1 Stoppbit, Flusssteuerung Software (XON/XOFF).

  • Page 16: Ethernet-Konfiguration

    Beispiel: Putty (Bitte IP-Adresse anpassen) Die IP-Adresse wird dynamisch über DHCP vergeben oder kann statisch über die Konfiguration eingestellt werden. Zum Finden der Geräte im Netz fragen sie ihren Administrator oder verwenden Sie unser Tool „IP-Search“. Bei Problemen mit der Firewall wenden sie sich an ihren Administrator. Nach der Suche kann die IP-Adresse mit „Copy“...
  • Page 17 In der ersten Zeile ist die MAC-Adresse des Gerätes zu lesen. Am Ende steht das Konfigurationsmenu. Über „Server“ kann die IP-Adresse statisch vergeben werden. Über „Channel 1“ kann der Standardport (23) geändert werden. Geschäftsführer: Dr. Bernt Götz • Telefon 03641/66880 • Fax 03641/668866 • www.piezosystem.com...
  • Page 18 Mit der IP-Adresse kann die Einstellung auch in jedem Browser geändert werden. ACHTUNG: Im Auslieferzustand wird die IP-Adresse über DHCP bezogen. In Netzen ohne DHCP- Server ist kein Zugriff ohne vorherige Änderung auf eine statische IP möglich. Bitte fragen Sie ihren Netzwerkadministrator.

  • Page 19: Befehlssatz

    8.7 Befehlssatz Befehle mit Werteingabe: <Befehl>,<Wert> Enter nach dem Befehl Beschreibung Wertebereich Einschalten automatisch gesetzt 0= Aktorformatierung deaktiviert Aktorformatierung (Softstart) fenable 1= Aktorformatierung aktiv nach Einschalten aktivieren 0…100 % sinit Initialposition des Aktuators nach dem Einschalten Wertevorgabe: -20 ... 130.000 [V] im open loop Aktorspannung (ol) Modus 0 ...

  • Page 20: Statusregister

    8.8 Statusregister Das Statusregister ist ein 16bit Register, wobei die einzelnen Bits die verschiedenen Einstellungen des Verstärkers bzw. Aktors beschreiben. Abgefragt wird dieses Register mit dem stat Befehl. Die Summe der Bitwertigkeiten ergibt den Wert des Statusregisters: Wertigkeit Beschreibung Dezimal 0 - Aktor nicht angesteckt 1 - Aktor angesteckt 0, 0 –...

  • Page 21: Bedienung

    Bedienung Der Aktor wird über den „PIEZO“-Stecker an den Verstärker angeschlossen. Um den Verstärker digital über die USB-Schnittstelle zu steuern, verbinden Sie bitte Ihren PC über das mitgelieferte Kabel mit der USB-Buchse des Verstärkers und starten Sie ein Terminalprogramm (siehe Kommunikation). Nach dem Einschalten führt der Verstärker ca.
  • Page 22 den voreingestellten Werten aus. Zuerst schaltet man den geregelten Betrieb mit dem Befehl cl,1 ein. Man verändert schrittweise immer einen Parameter und überprüft das Ergebnis. Hierzu ist gegebenenfalls ein zusätzliches externes Meßsystem zu benutzen. Prinzipiell ist ein Parameter in kleinen Schritten zu ändern und je nach Reaktion des Elementes die Schrittweite zu erhöhen.

  • Page 23: Fehlersuche

    11 Fehlersuche Bei Nicht- oder Fehlfunktion des Gerätes trotz scheinbar intakter Anzeigen kontrollieren Sie bitte die Kabel auf Beschädigung oder Kurzschlüsse. Starke Zugbelastungen an den Steckern können zu Unterbrechungen führen. Fehler Mögliche Abhilfe LED leuchtet rot Überprüfen Sie die elektrische Verbindung zwischen Aktor und Controller, schalten Sie die Betriebsspannung aus und wieder ein.

  • Page 24: Ihre Notizen
