Summary of Contents for Inter-m CU-620MO

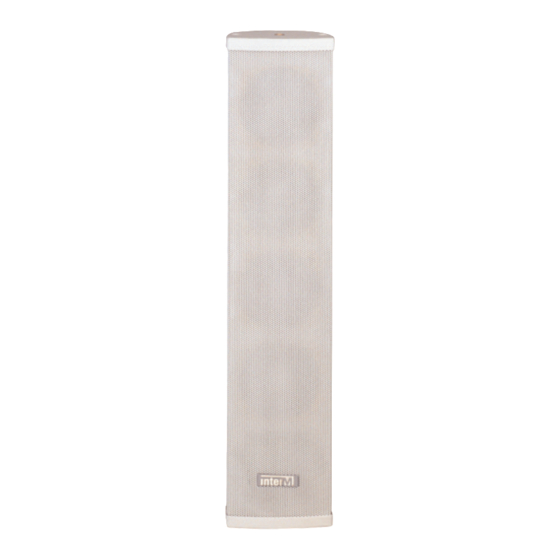

- Page 1 Operation anual olumn Speakers U-620MO/640MO...
-
Page 2: Table Of Contents
COLUMN SPE KERS 차례 사용하시기 전에..............................1 보증에 대하여..............................1 안전상의 주의사항............................1 특징 ..................................2 설치 및 운영 ..............................2 스피커 연결방법...............................3 Frequency Response ..........................4 매칭 트랜스 사양 .............................4 규격 및 성능 ..............................5... -
Page 3: 사용하시기 전에
COLUMN SPE KERS 사용하시기 전에 본 기기의 성능을 충분히 발휘시키기 위해 본 설명서를 처음부터 끝까지 잘 읽으시고 올바른 사용법으로 오래도록 Inter-M 제품을 사용하여 주십시오. - 사용설명서 후면에는 보증란이 포함되어 있습니다. 이 보증서에 의해 구입하신 날로부터 1년간은 무료 수리의 보증을 실시하고 있습니다. 단, 보증기간 중이라도 보증서에 대리점의 확인이 없는 경우 또는 소비자의 부주... -
Page 4: 설치 및 운영
고음에서의 맑고 깨끗한 음의 재현을 위하여 고급형 트위터 사용 설치 및 운영 CU-620MO/640MO를 제공된 장착 브라켓과 벽 또는 다른 안전한 위치에 스피커를 설치합니다. 아래 방법을 따라 설치 하십시오. ※ 주의사항: 스피커를 잘못 시공하면 스피커가 떨어져 사람이 다칠 수도 있으므로 주의가 필요합니다. -
Page 5: 스피커 연결방법
니다. 출력 음량이 너무 높게 되면 소리가 왜곡 되거나 스피커에 손상을 줄 수 있습니다. - 여러대의 스피커 사용 여러대의 스피커를 사용할 경우 사용하시는 앰프의 사양에 맞게 임피던스를 계산하시어 사용하십시오. 앰프 사양을 벗어나게 될 경우 스피커 및 앰프에 손상을 줄 수 있습니다. CU-620MO/640MO... -
Page 6: Frequency Response
COLUMN SPE KERS Frequency Response - CU-620MO - CU-640MO +120 +120 +110 +110 +100 +100 60 80 100 300 400 600 800 1k 60 80 100 300 400 600 800 1k Frequency(Hz) Frequency(Hz) 매칭 트랜스 사양 CU-620MO/640MO... -
Page 7: 규격 및 성능
COLUMN SPE KERS 규격 및 성능 CU-620MO CU-640MO Unit 3″ Power Handling (AES) 100V 20W/10W 40W/20W Input Power 100V 500Ω/1kΩ 250Ω/500Ω Impedance Frequency Range (-20%) 180Hz~15kHz 124Hz~20kHz Sensitivity (1W/1m) 86dB 87dB Maximum SPL [Cont] 99dB 103dB 1kHz 260° x 108°... - Page 8 NOTE CU-620MO/640MO...
- Page 9 수 리 내 역 및 사 용 설 명 내 용 유·무상 수 리 처 기 사 성 명 서 명 ● 서비스 받으신 후 꼭 기록 서명을 받아 다음 서비스에 혜택을 받으십시오. ● 유상서비스 받으신 후에는 영수증을 필히 받으십시오. CU-620MO/640MO...
- Page 10 Operation anual ENGLISH olumn Speakers U-620MO/640MO...
- Page 11 Welcome personal welcome to you from the management and employees of Inter-M ll of the co-workers here at Inter-M are dedicated to providing excellent products with inherently good value, and we are delighted you have purchased one of our products.
- Page 12 Unpacking ............................2 Installation Environment............................2 Important Safety Instructions......................2 Features ............................3 Setup and Operation ........................3 Connecting your Speaker System ....................4 Frequency Response ........................6 Matching Transformer ........................6 Specifications ..........................7 Service Procedures............................8 Schematic ............................8 Parts List ............................8 Variations and Options .........................8 Warranty ............................8 CU-620MO/640MO...
-
Page 13: Unpacking
COLUMN SPE KERS Unpacking Unpacking lthough your CU-620MO/640MO is neither complicated nor difficult to operate, we recommend you take a few minutes to read this brief manual and familiarize yourself with the important information regarding product features, setup and operation. -
Page 14: Features
To assure absolute long-term reliability these model are used by tweeter of high quality. Setup and Operation Setup and Operation fter unpacking your CU-620MO/640MO Outdoor Column Speaker, attach the speaker to a wall or other secure surface with the supplied mounting bracket. The illustration below shows the preferred method of securing the speaker. -
Page 15: Connecting Your Speaker System
Choosing an amplifier that does not have adequate rated power may result in pushing the amp beyond its limits, producing distortion or “ clipping” of the signal. This can irritate the listener and may cause damage to the speaker. Choosing an amplifier that is over-powered can result in over-driving the speaker system. CU-620MO/640MO... - Page 16 It is important to consider the overall speaker load (impedance) when connecting distributed speaker systems to an amplifier. Some distributed loudspeakers are marked in load impedance; others show the wattage taps. Whatever the, case, it is easy to compute the total impedance (or wattage load) that is possible for a given amplifier. CU-620MO/640MO...
-
Page 17: Frequency Response
COLUMN SPE KERS Frequency Response Frequency Response - CU-620MO - CU-640MO +120 +120 +110 +110 +100 +100 60 80 100 300 400 600 800 1k 60 80 100 300 400 600 800 1k Frequency(Hz) Frequency(Hz) Matching Transformer Matching Transformer CU-620MO/640MO... -
Page 18: Specifications
104 x 400 x 86mm 104 x 580 x 86mm Dimensions (Net, WxHxD) 4.1 x 15.7 x 3.4in 4.1 x 22.8 x 3.4in * Design and specification are subject to be changed for the improvement of product quality without pre notice. CU-620MO/640MO... -
Page 19: Procedures
To obtain specific warranty information and available service locations contact Inter-M directly or the authorized Inter-M Distributor for your specific country or region. - Page 20 NOTE CU-620MO/640MO...
- Page 21 NOTE CU-620MO/640MO...
- Page 22 COLUMN SPE KERS CU-620MO/640MO...
- Page 23 MaDE IN KoREa www.inter-m.com 2018. 7 139675...
