u s e r 's m a n u a l
NVAHD-2DN5102MD/IR-1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVAHD-2DN5102MD/IR-1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVAHD-2DN5102MD/IR-1

Summary of Contents for Novus NVAHD-2DN5102MD/IR-1

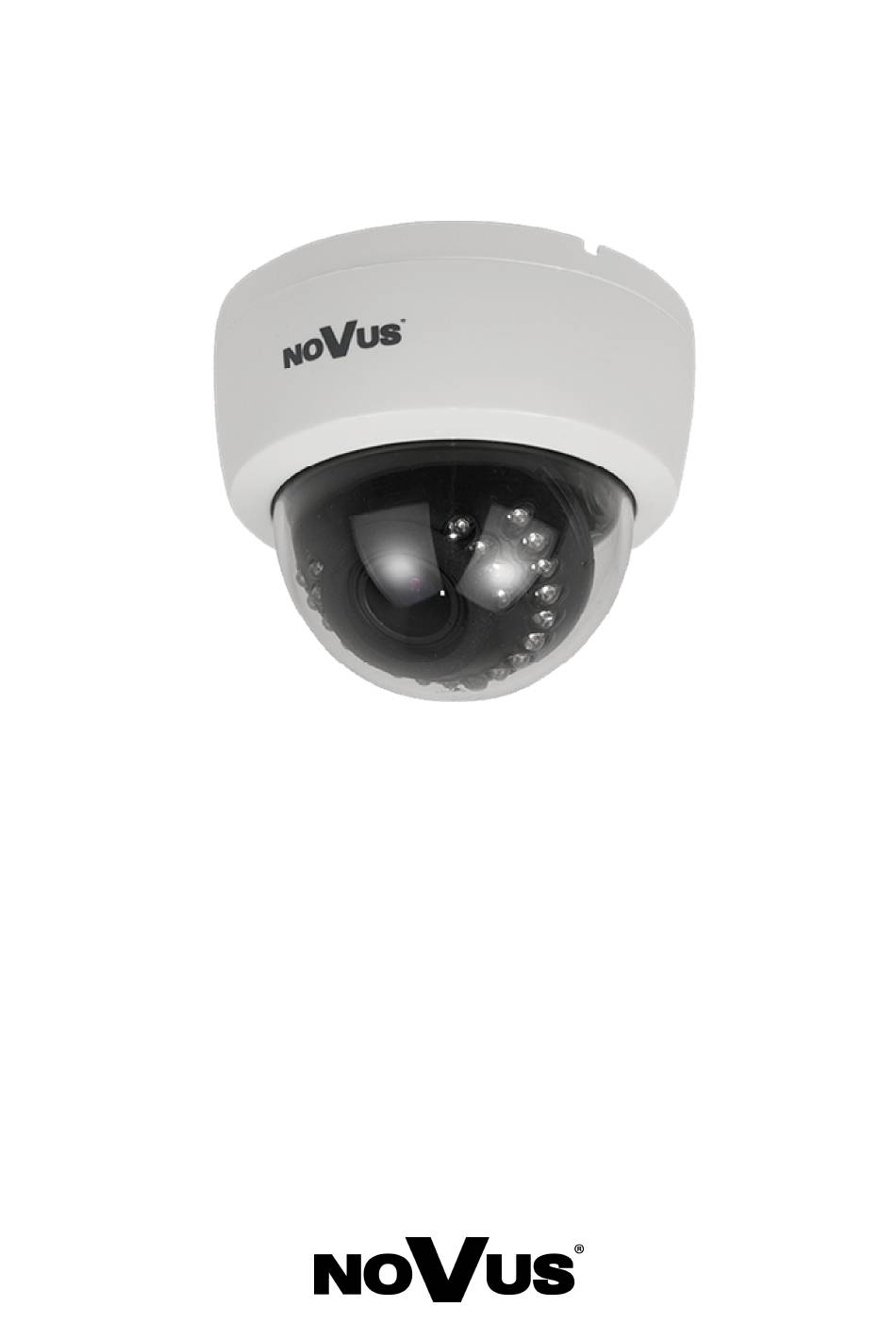

  • Page 1 ’s m a n u a l NVAHD-2DN5102MD/IR-1...
  • Page 2 NVAHD-2DN5102MD/IR-1 - user’s manual ver. 1.1 INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2004/108/EC.

  • Page 3: Safety Requirements

    NVAHD-2DN5102MD/IR-1 - user’s manual ver. 1.1 SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
  • Page 4 Novus AHD cameras are dedicated to work with Novus AHD DVRs. Using only Novus products guarantees the highest image quality. Connecting Novus AHD cameras to DVRs from other manufacturers may decrease video quality.

  • Page 5: Foreword Information

    NVAHD-2DN5102MD/IR-1 - user’s manual ver. 1.1 FOREWORD INFORMATION 1. PACKAGE CONTENTS NVAHD-2DN5102MD/IR-1 camera  User’s manual  A set of screws and dowels  Mounting template  If any of the listed equipment has been damaged during transport or if the package is incomplete, the contents of package should be packed back in to the original box.

  • Page 6: Specification

    NVAHD-2DN5102MD/IR-1 - user’s manual ver. 1.1 SPECIFICATION 3. SPECIFICATION IMAGE Image Sensor CMOS sensor 1/2.9” SONY Operating mode AHD 1080p, TVI 1080p, CVI 1080p, analog 960H Number of Effective Pixels 1920 (H) x 1080 (V) Resolution 1080p 0.1 lx/F1.4 - color mode, 0.05 lx/F1.4 - B/W mode,...
  • Page 7 NVAHD-2DN5102MD/IR-1 - user’s manual ver. 1.1 SPECIFICATION 3.1. Dimensions: 3.2. View of the camera, layout of the camera items: Focus adjustment Axis vertical adjustment Focusing Axis horizontal adjustment Lens Light Sensor Joystick IR LED’s All rights reserved © AAT Holding S.A.

  • Page 8: Installation

    NVAHD-2DN5102MD/IR-1 - user’s manual ver. 1.1 INSTALLATION 4. INSTALLATION Please familiarize yourself with the device, its parameters and methods of mounting, before mounting .  Put mounting drawing paper to the wall or ceiling and mark drill holes.  Drill holes using markings.
  • Page 9 NVAHD-2DN5102MD/IR-1 - user’s manual ver. 1.1 SETTINGS 5. SETTINGS The camera has an OSD menu displayed in the foreground of image. During normal operation status information can be displayed on the image. To navigate menu and make changes please use joystick located under the camera dome: To enter the menu, press the joystick, which sends ENTER command to the device.
  • Page 10 NVAHD-2DN5102MD/IR-1 - user’s manual ver. 1.1 SETTINGS 5.1. Main menu CAUTION: the current menu and options can be different then the one show below if user select other mode then AHD In order to enter the menu press the joystick button (ENTER command). The following menu is displayed on the screen: 5.1.1 LENS submenu...
  • Page 11 NVAHD-2DN5102MD/IR-1 - user’s manual ver. 1.1 SETTINGS SHUTTER - shutter mode control. Allows you to choose the automatic mode (AUTO), the manual mode with adjustable shutter speed in the range of 1/25 ~ 1/50000s and ability to enable the DSS function in the range from x2 to x30, and flicker reduction (FLK).
  • Page 12 NVAHD-2DN5102MD/IR-1 - user’s manual ver. 1.1 SETTINGS SELECT - allows to select one of the four areas of HSBLC function DISPLAY - enables or disables previously selected zone. BLACK MASK - enables or disables masking area LEVEL - adjusts intensity function between 0-100 MODE - (ALL DAY/NIGHT) determines whether the function is running all the time or only at night (recommended).
  • Page 13 NVAHD-2DN5102MD/IR-1 - user’s manual ver. 1.1 SETTINGS B/W - forces continuous black & white mode. Selecting displays following submenu for adjusting additional values: BURST - enables/disable chrominance signal synchronization. IR SMART - function ensuring balanced brightness level of the picture during operation with an IR illuminator (which prevents overexposure of the objects located close to the camera and its illuminator).
  • Page 14 NVAHD-2DN5102MD/IR-1 - user’s manual ver. 1.1 SETTINGS CAM TITLE - allows to enter a string of characters that will be displayed on the screen, e.g. as camera title. Screen contains mainly alphanumerical characters, which may be used in camera’s title.
  • Page 15 NVAHD-2DN5102MD/IR-1 - user’s manual ver. 1.1 SETTINGS PRIVACY - allows to enable (by selecting ON) privacy zones. Part of the screen may be masked using four rectangular zones. Selecting ON and pressing ENTER displays a sub-menu, containing four masks positions.
  • Page 16 NVAHD-2DN5102MD/IR-1 - user’s manual ver. 1.1 SETTINGS BLACK DPC - allows to correct (mask) dead pixels. Selecting ON and pressing ENTER button opens a submenu which define the size and location of the zone in which the correction is made (position POS/SIZE), then define the compensation level (position LEVEL).
  • Page 17 NVAHD-2DN5102MD/IR-1 - user’s manual ver. 1.1 SETTINGS 5.1.9 Camera Setup Menu HIDDEN Camera has another hidden menu to which you enter by hovering over the EXPOSURE menu three times clicking RIGHT, and then clicking ENTER. MONITOR OUT - selecting modes of camera - function not supported ADC TEST - option that displays data from ADC converter for testing purposes.
  • Page 18 AAT Holding S.A. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com 2017-02-07 MF, TF...
  • Page 19 ł u g i NVAHD-2DN5102MD/IR-1...
  • Page 20 NVAHD-2DN5102MD/IR-1 - instrukcja obsługi wersja 1.0 INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: - Kompatybilność elektromagnetyczna EMC 2004/108/EC. - Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do...

  • Page 21: Warunki Bezpieczeństwa

    NVAHD-2DN5102MD/IR-1 - instrukcja obsługi wersja 1.0 UWAGI I OSTRZEŻENIA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
  • Page 22 16. Po wykonaniu czynności serwisowych należy przeprowadzić testy urządzenia i upewnić się co do poprawności działania wszystkich podzespołów funkcjonalnych kamery. Kamery AHD marki Novus dedykowane są do współpracy z rejestratorami AHD marki Novus. Tylko w połączeniu z nimi gwarantowany jest najwyższy poziom jakości obrazu. Podłączenie kamer AHD marki Novus do rejestratorów AHD innych producentów może skutkować...

  • Page 23: Informacje Wstępne

    NVAHD-2DN5102MD/IR-1 - instrukcja obsługi wersja 1.0 INFORMACJE WSTĘPNE 1. ZAWARTOŚĆ ZESTAWU Kamera NVAHD-2DN5102MD/IR-1  Instrukcja obsługi  Komplet wkrętów i kołków rozporowych  Szablon montażowy  Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym wykazem. W przypadku stwierdzenie braków należy zaniechać instalacji i skontaktować się...

  • Page 24: Dane Techniczne

    NVAHD-2DN5102MD/IR-1 - instrukcja obsługi wersja 1.0 DANE TECHNICZNE 3. DANE TECHNICZNE OBRAZ Przetwornik obrazu matryca CMOS 1/2.9” SONY Tryb pracy AHD 1080p, TVI 1080p, CVI 1080p, analog 960H Liczba efektywnych pikseli 1920 (H) x 1080 (V) Rozdzielczość 1080p 0.1 lx/F1.4 - tryb kolorowy, 0.05 lx/F1.4 - tryb czarno-biały,...
  • Page 25 NVAHD-2DN5102MD/IR-1 - instrukcja obsługi wersja 1.0 DANE TECHNICZNE 3.1. Wymiary kamery: 3.2. Wygląd i rozmieszczenie ważnych elementów kamery: Regulacja ogniskowej Obrót pionowy ustawienie kąta widzenia Obrót poziomy Regulacja ostrości ustawienie kąta widzenia Obiektyw Czujnik światła Joystick Diody IR LED Wszelkie prawa zastrzeżone © AAT Holding S.A.
  • Page 26 NVAHD-2DN5102MD/IR-1 - instrukcja obsługi wersja 1.0 INSTALACJA 4. INSTALACJA Przed procesem instalacji należy zapoznać się z produktem, z jego parametrami i sposobem instalacji.  Przyłożyć szablon montażowy do ściany lub sufitu i zaznaczyć miejsca pod otwory na wkręty mocujące.  Wywiercić otwory na wkręty mocujące i otwór pod kabel wideo i zasilający.
  • Page 27 NVAHD-2DN5102MD/IR-1 - instrukcja obsługi wersja 1.0 USTAWIENIA 5. USTAWIENIA Kamera posiada menu ekranowe wyświetlane na tle obrazu. Podczas normalnej pracy kamery na obrazie mogą być wyświetlane informacje statusowe. Do nawigowania po menu ekranowym i dokonywania zmian służy joystick umieszczony pod kopułką kamery: W celu wejścia do menu należy nacisnąć...
  • Page 28 NVAHD-2DN5102MD/IR-1 - instrukcja obsługi wersja 1.0 USTAWIENIA 5.1. Menu główne UWAGA: o ile nie zaznaczono inaczej wygląd i opcje menu są opisane dla domyślnego trybu AHD Aby wejść do menu kamery należy przycisnąć joystick (polecenie ENTER). Na ekranie zostanie wyświetlone poniższe menu główne: 5.1.1 Podmenu LENS (ustawienia obiektywu)
  • Page 29 NVAHD-2DN5102MD/IR-1 - instrukcja obsługi wersja 1.0 USTAWIENIA SHUTTER - wybór trybu pracy migawki. Pozwala na wybranie automatycznego trybu pracy (AUTO), trybu ręcznego z regulacją migawki w zakresie 1/25~1/50000 s i możliwością włączenia funkcji DSS w zakresie od 2x do 30x, oraz trybu redukcji migotania w warunkach pulsującego oświetlenia (FLK).
  • Page 30 NVAHD-2DN5102MD/IR-1 - instrukcja obsługi wersja 1.0 USTAWIENIA SELECT - umożliwia wybór jednego z czterech obszarów działania funkcji HSBLC DISPLAY - włącza lub wyłącza wybraną wcześniej strefę. BLACK MASK - włącza lub wyłącza maskowanie obszarów LEVEL - odpowiada za intensywność działania funkcji w zakresie 0-100.
  • Page 31 NVAHD-2DN5102MD/IR-1 - instrukcja obsługi wersja 1.0 USTAWIENIA B/W - kamera na stałe pracuje w trybie czarno-białym. Dla tej opcji po naciśnięciu przycisku SET dostępne jest poniższe podmenu: BURST - włączenie lub wyłączenie sygnału BURST (wskaźnik obecności kolorów). IR SMART - funkcja zapewniająca zrównoważony poziom jasności obrazu przy pracy oświetlacza IR.
  • Page 32 NVAHD-2DN5102MD/IR-1 - instrukcja obsługi wersja 1.0 USTAWIENIA CAM TITLE - Po wybraniu pozycji ON i naciśnięciu przycisku ENTER mamy możliwość ustawienia ciągu znaków wyświetlanych na ekranie jako np. nazwa danej kamery. Możliwe jest wprowadzenie do 15 znaków. Znaki wybiera się nawigując po wirtualnej klawiaturze. Główną...
  • Page 33 NVAHD-2DN5102MD/IR-1 - instrukcja obsługi wersja 1.0 USTAWIENIA PRIVACY - pozwala na włączenie stref prywatności, które maskują część sceny. Po wybraniu pozycji ON i naciśnięciu przycisku ENTER pojawi się podmenu umożliwiające ustawienie do czterech stref: SELECT - umożliwia wybór strefy do ustawienia DISPLAY - ta opcja pozwala na wyłączenie danej strefy (OFF), i na włączenie - z ustawieniem...
  • Page 34 NVAHD-2DN5102MD/IR-1 - instrukcja obsługi wersja 1.0 USTAWIENIA BLACK DPC - umożliwia dokonanie korekcji (maskowania) tzw. „martwych pikseli”. Po wybraniu ON i wciśnięciu przycisku ENTER otwiera się podmenu w którym określamy rozmiar i położenie strefy w której będzie dokonana korekcja (pozycja POS/SIZE), następnie określamy poziom korekcji (pozycja LEVEL).
  • Page 35 NVAHD-2DN5102MD/IR-1 - instrukcja obsługi wersja 1.0 USTAWIENIA 5.1.9 Menu ustawień dodatkowych kamery HIDDEN Kamera posiada menu ustawień dodatkowych, do którego uzyskujemy dostęp poprzez odpowiednią sekwencję naciśnięć dżojstika. Aby wejść do menu HIDDEN należy najechać na menu EXPOSURE, trzykrotnie kliknąć przycisk PRAWO (RIGHT), a następnie ENTER.
  • Page 36 AAT Holding S.A. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com 2017-02-07 Mf, TF...
