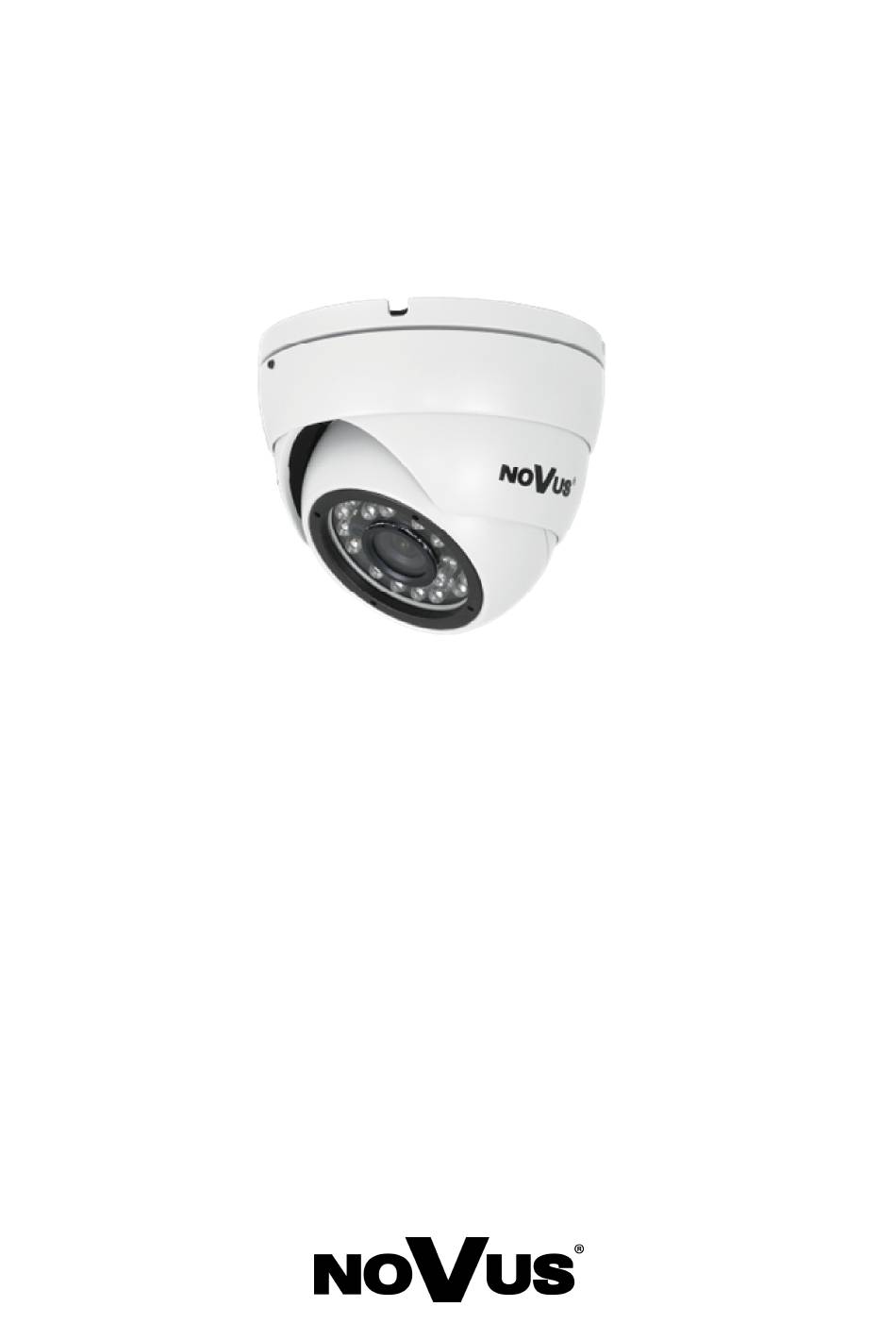

u s e r 's m a n u a l
NVAHD-2DN5101MV/IR-1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVAHD-2DN5101MV/IR-1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVAHD-2DN5101MV/IR-1

Summary of Contents for Novus NVAHD-2DN5101MV/IR-1

  • Page 1 ’s m a n u a l NVAHD-2DN5101MV/IR-1...
  • Page 2 NVAHD-2DN5101MV/IR-1 - user’s manual ver. 1.0 INFORMATION EMC (2014/30/EU) and LVD (2014/35/EU ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2014/30/EU.

  • Page 3: Safety Requirements

    NVAHD-2DN5101MV/IR-1 - user’s manual ver. 1.0 SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
  • Page 4 17. After maintenance activities tests should be run to ensure proper operation of all the functional components of the device. Novus cameras are dedicated to work with Novus DVRs. Using only Novus products guarantees the highest image quality. Connecting Novus cameras to DVRs from other manufacturers may decrease video quality.

  • Page 5: Foreword Information

    NVAHD-2DN5101MV/IR-1 - user’s manual ver. 1.0 FOREWORD INFORMATION 1. PACKAGE CONTENTS NVAHD-2DN5101MV/IR-1 camera  User’s manual  A set of screws and dowels  Allen key  Mounting template  If any of the listed equipment has been damaged during transport or if the package is incomplete, the contents of package should be packed back in to the original box.

  • Page 6: Specification

    NVAHD-2DN5101MV/IR-1 - user’s manual ver. 1.0 SPECIFICATION 3. SPECIFICATION Image Image Sensor CMOS sensor 1/2.9” SONY Operating mode AHD 1080p, TVI 1080p, CVI 1080p, analog 960H Number of Effective Pixels 1985 (H) x 1105 (V) Resolution 1080p 0.5 lx/F1.9 - color mode, 0.05 lx/F1.9 - B/W mode,...
  • Page 7 NVAHD-2DN5101MV/IR-1 - user’s manual ver. 1.0 SPECIFICATION 3.1. Dimensions: Dimensions given in milimeters 3.2. View of the camera, layout of the camera items: Stopping ring Horizontal/vertical rotation IR LED Light sensor Lens All rights reserved © AAT Holding S.A.

  • Page 8: Installation

    NVAHD-2DN5101MV/IR-1 - user’s manual ver. 1.0 INSTALLATION 4. INSTALLATION Please familiarize yourself with the device, its parameters and methods of mounting, before mounting .  Put mounting drawing paper to the wall or ceiling and mark drill holes.  Drill holes using markings.
  • Page 9 NVAHD-2DN5101MV/IR-1 - user’s manual ver. 1.0 SETTINGS 5. SETTINGS The camera has an OSD menu displayed in the foreground of image. During normal operation status information can be displayed on the image. To navigate menu and make changes please use joystick located on the cable of the camera: To enter the menu, press the joystick, which sends ENTER command to the device.
  • Page 10 NVAHD-2DN5101MV/IR-1 - user’s manual ver. 1.0 SETTINGS 5.1. Main menu In order to enter the menu press the joystick button (ENTER command). The following menu is displayed on the screen: 5.1.1 LENS submenu This submenu allows to set lens parameters: MANUAL - manual iris lens or fixed iris lens DC - auto iris mode (DC signal control) - opens another sub-menu.
  • Page 11 NVAHD-2DN5101MV/IR-1 - user’s manual ver. 1.0 SETTINGS SHUTTER - shutter mode control. Allows you to choose the automatic mode (AUTO), the manual mode with adjustable shutter speed in the range of 1/25 ~ 1/50000s and ability to enable the DSS function in the range from x2 to x30, and flicker reduction (FLK).
  • Page 12 NVAHD-2DN5101MV/IR-1 - user’s manual ver. 1.0 SETTINGS SELECT - allows to select one of the four areas of HSBLC function DISPLAY - enables or disables previously selected zone. BLACK MASK - enables or disables masking area LEVEL - adjusts intensity function between 0-100 MODE - (ALL DAY/NIGHT) determines whether the function is running all the time or only at night (recommended).
  • Page 13 NVAHD-2DN5101MV/IR-1 - user’s manual ver. 1.0 SETTINGS B/W - forces continuous black & white mode. Selecting displays following submenu for adjusting additional values: BURST - enables/disable chrominance signal synchronization. IR SMART - function ensuring balanced brightness level of the picture during operation with an IR illuminator (which prevents overexposure of the objects located close to the camera and its illuminator).
  • Page 14 NVAHD-2DN5101MV/IR-1 - user’s manual ver. 1.0 SETTINGS CAM TITLE - allows to enter a string of characters that will be displayed on the screen, e.g. as camera title. Screen contains mainly alphanumerical characters, which may be used in camera’s title.
  • Page 15 NVAHD-2DN5101MV/IR-1 - user’s manual ver. 1.0 SETTINGS PRIVACY - allows to enable (by selecting ON) privacy zones. Part of the screen may be masked using four rectangular zones. Selecting ON and pressing ENTER displays a sub-menu, containing four masks positions.
  • Page 16 NVAHD-2DN5101MV/IR-1 - user’s manual ver. 1.0 SETTINGS BLACK DPC - allows to correct (mask) dead pixels. Selecting ON and pressing ENTER button opens a submenu which define the size and location of the zone in which the correction is made (position POS/SIZE), then define the compensation level (position LEVEL).
  • Page 17 NVAHD-2DN5101MV/IR-1 - user’s manual ver. 1.0 SETTINGS 5.1.9 Camera Setup Menu HIDDEN Camera has another hidden menu to which you enter by hovering over the EXPOSURE menu three times clicking RIGHT, and then clicking ENTER. MONITOR OUT - selecting modes of camera - function not supported ADC TEST - option that displays data from ADC converter for testing purposes.
