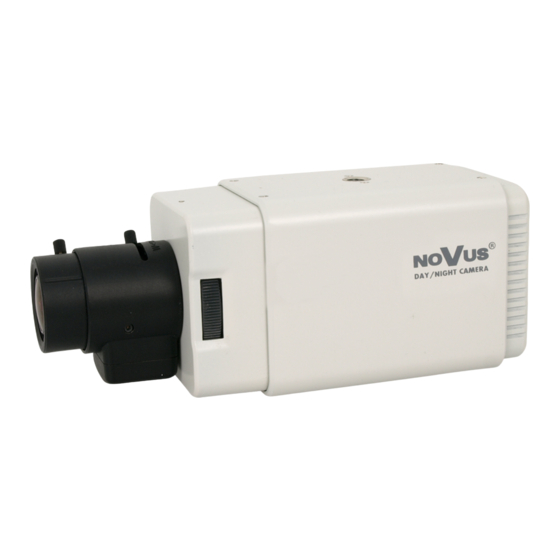

Novus NVAHD-2DN5100MC-1 User Manual
  1. Manuals
  2. Brands
  3. Novus Manuals
  4. Security Camera
  5. NVAHD-2DN5100MC-1
  6. User manual

Novus NVAHD-2DN5100MC-1 User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

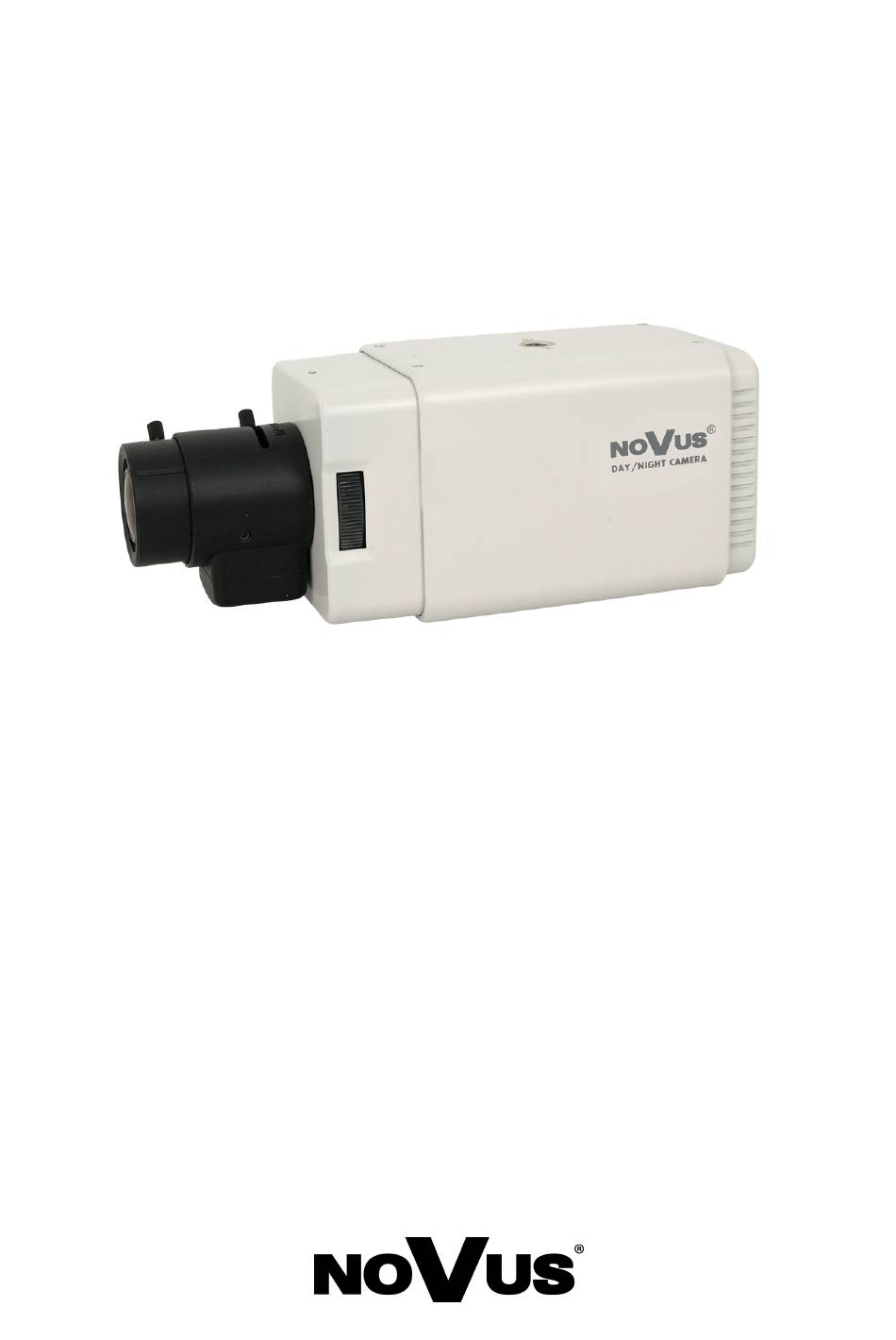

u s e r 's m a n u a l
NVAHD-2DN5100MC-1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVAHD-2DN5100MC-1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVAHD-2DN5100MC-1

Summary of Contents for Novus NVAHD-2DN5100MC-1

  • Page 1 ’s m a n u a l NVAHD-2DN5100MC-1...
  • Page 2 NVAHD-2DN5100MC-1 version 1.0 - User’s manual INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2004/108/EC.

  • Page 3: Safety Requirements

    NVAHD-2DN5100MC-1 version 1.0 - User’s manual SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
  • Page 4 NVAHD-2DN5100MC-1 version 1.0 - User’s manual SAFETY REQUIREMENTS 9. Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the camera technical datasheet. Therefore, it is forbidden to supply the camera from a power sources with unknown parameters, unstable or not meeting producer’s...

  • Page 5: Foreword Information

    NVAHD-2DN5100MC-1 version 1.0 - User’s manual FOREWORD INFORMATION 1. PACKAGE CONTENTS Video camera with plug in the lens mounting place  Mount adapter for C type lens mount  L wrench  4 pin Mini-DIN connector (for video or DC-type auto-iris lens) ...

  • Page 6: Features And Specification

    NVAHD-2DN5100MC-1 version 1.0 - User’s manual FEATURES AND SPECIFICATION 3. SPECIFICATION IMAGE Image Sensor CMOS sensor 1/2.9” SONY Operating mode AHD 1080p, TVI 1080p, CVI 1080p, analog 960H Number of Effective Pixels 1920 (H) x 1080 (V) Resolution 1080p 0.1 lx/F1.4 - color mode, 0.05 lx/F1.4 - B/W mode,...
  • Page 7 NVAHD-2DN5100MC-1 version 1.0 - User’s manual FEATURES AND SPECIFICATION 3.1 Dimensions 3.2. View of the camera, layout of the camera items Rear view 1 - Auto Iris Lens Connector 2 - CDS connector used to connect external Day/Night control 3 - Power supply connector 12V DC...

  • Page 8: Installation

    4. INSTALLATION 4.1 Lens installation The NVAHD-2DN5100MC-1 camera support manual and auto iris D type lenses. It is recommended to use IR series lenses for day/night camera and for cooperation with IR illuminators. In case of operation with IR illuminators it is necessary to use IR series lenses.
  • Page 9 NVAHD-2DN5100MC-1 version 1.0 - User’s manual INSTALLATION 4.1.2 Auto iris lens installation (type D) In order to install auto iris lens one should: Carefully remove the plug protected the CCD pick-up element  Carefully screw the lens till slight resistance can be felt ...
  • Page 10 NVAHD-2DN5100MC-1 version 1.0 - User’s manual INSTALLATION 4.1.3 Manual iris lens installation In order to install manual iris lens one should: Carefully remove the plug protecting the CCD pick-up element  Carefully screw the lens till slight resistance can be felt ...
  • Page 11 NVAHD-2DN5100MC-1 version 1.0 - User’s manual SETTINGS 4.2 Power supply connection Warning: Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the camera technical datasheet. Therefore, it is forbidden to supply the camera from power sources with their parameters unknown, unstable or not meeting the producer’s requirements.
  • Page 12 NVAHD-2DN5100MC-1 version 1.0 - User’s manual SETTINGS 5. SETTINGS NVAHD-1DN5100MC-1 camera feature the OSD menu. During camera standard operation status information may be displayed on the screen. As it has been mentioned before, 5 buttons on the rear panel are dedicated to navigation and making...
  • Page 13 NVAHD-2DN5100MC-1 version 1.0 - User’s manual SETTINGS 5.1. Main menu CAUTION: the current menu and options can be different then the one show below if user select other mode then AHD In order to enter the menu press the joystick button (ENTER command). The following menu is displayed on the screen: 5.1.1 LENS submenu...
  • Page 14 NVAHD-2DN5100MC-1 version 1.0 - User’s manual SETTINGS SHUTTER - shutter mode control. Allows you to choose the automatic mode (AUTO), the manual mode with adjustable shutter speed in the range of 1/25 ~ 1/50000s and ability to enable the DSS function in the range from x2 to x30, and flicker reduction (FLK).
  • Page 15 NVAHD-2DN5100MC-1 version 1.0 - User’s manual SETTINGS SELECT - allows to select one of the four areas of HSBLC function DISPLAY - enables or disables previously selected zone. BLACK MASK - enables or disables masking area LEVEL - adjusts intensity function between 0-100 MODE - (ALL DAY/NIGHT) determines whether the function is running all the time or only at night (recommended).
  • Page 16 NVAHD-2DN5100MC-1 version 1.0 - User’s manual SETTINGS B/W - forces continuous black & white mode. Selecting displays following submenu for adjusting additional values: BURST - enables/disable chrominance signal synchronization. IR SMART - function ensuring balanced brightness level of the picture during operation with an IR illuminator (which prevents overexposure of the objects located close to the camera and its illuminator).
  • Page 17 NVAHD-2DN5100MC-1 version 1.0 - User’s manual SETTINGS CAM TITLE - allows to enter a string of characters that will be displayed on the screen, e.g. as camera title. Screen contains mainly alphanumerical characters, which may be used in camera’s title. Select desired character and press ENTER key. Currently edited title is visible at the bottom of the screen.
  • Page 18 NVAHD-2DN5100MC-1 version 1.0 - User’s manual SETTINGS PRIVACY - allows to enable (by selecting ON) privacy zones. Part of the screen may be using four rectangular zones. Selecting ON and pressing ENTER displays a sub- masked menu, containing four masks positions.
  • Page 19 NVAHD-2DN5100MC-1 version 1.0 - User’s manual SETTINGS BLACK DPC - allows to correct (mask) dead pixels. Selecting ON and pressing ENTER button opens a submenu which define the size and location of the zone in which the correction is made (position POS/SIZE), then define the compensation level (position LEVEL).
  • Page 20 NVAHD-2DN5100MC-1 version 1.0 - User’s manual SETTINGS 5.1.9 Camera Setup Menu HIDDEN Camera has another hidden menu to which you enter by hovering over the EXPOSURE menu three times clicking RIGHT, and then clicking ENTER. MONITOR OUT - selecting modes of camera - available modes: AHD, CVI, TVI, CVBS ADC TEST - option that displays data from ADC converter for testing purposes.
  • Page 21 NVAHD-2DN5100MC-1 version 1.0 - User’s manual NOTES All rights reserved © AAT Holding S.A.
  • Page 22 AAT Holding S.A., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com 2017-03-20 MF, TF...
  • Page 23 ł u g i NVAHD-2DN5100MC-1...
  • Page 24 NVAHD-2DN5100MC-1 Instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...

  • Page 25: Warunki Bezpieczeństwa

    NVAHD-2DN5100MC-1 Instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU.
  • Page 26 NVAHD-2DN5100MC-1 Instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA 10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający możliwość ich przypadkowego uszkodzenia. Szczególną uwagę należy zwrócić na miejsce wyprowadzenia przewodów z kamery oraz na miejsce przyłączenia do źródła zasilania. 11. W celu uniknięcia uszkodzenia urządzenia, cały tor wizyjny powinien być wyposażony w prawidłowo wykonane układy ochrony przed zakłóceniami, przepięciami i wyładowaniami...

  • Page 27: Informacje Wstępne

    NVAHD-2DN5100MC-1 Instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 1. ZAWARTOŚĆ ZESTAWU kamera z zaślepką ochronną w miejscu mocowania obiektywu  pierścień dystansowy do mocowania obiektywu typu C  klucz do śruby mocującej pierścień CS  4-pinowy wtyk do podłączenia sterowania przysłoną obiektywu ...

  • Page 28: Dane Techniczne

    NVAHD-2DN5100MC-1 Instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3. DANE TECHNICZNE OBRAZ Przetwornik obrazu matryca CMOS 1/2.9” SONY Tryb pracy AHD, CVI, TVI 1080p, analog 960H Liczba efektywnych pikseli 1920 (H) x 1080 (V) Rozdzielczość pozioma 1080p 0.1 lx/F1.4 - tryb kolorowy, 0.05 lx/F1.4 - tryb czarno-biały,...
  • Page 29 NVAHD-2DN5100MC-1 Instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3.1 Wymiary kamery 3.2. Wygląd kamery, rozmieszczenie elementów kamery Widok panelu tylniego kamery 1 - złącze sterowania automatyczną przysłoną obiektywu 2 - złącze CDS umożliwiające sterowanie funkcją dzień/noc z zewnętrznych urządzeń 3 - złącze zasilania 12V DC 4 - przyciski nawigacyjne LEWO, GÓRA, PRAWO, DÓŁ, SET...
  • Page 30 INSTALACJA 4. INSTALACJA 4.1 Instalacja obiektywu Kamera NVAHD-2DN5100MC-1 może współpracować z obiektywami z przysłoną ręczną oraz automatyczną typu D. Zaleca się stosowanie obiektywów przystosowanych do pracy w podczerwieni, które dedykowane są do kamer dzienno-nocnych. W przypadku stosowania oświetlaczy podczerwieni stosowanie takich obiektywów jest nieodzowne.
  • Page 31 NVAHD-2DN5100MC-1 Instrukcja obsługi wer. 1.0 INSTALACJA 4.1.2 Instalacja obiektywu z prądowym sterowaniem przysłoną (typu D) Aby zainstalować obiektyw z przysłoną sterowaną prądowo należy: usunąć ostrożnie zaślepkę zabezpieczającą przetwornik  wkręcić ostrożnie obiektyw do końca gwintu aż do wyczucia lekkiego oporu ...
  • Page 32 NVAHD-2DN5100MC-1 Instrukcja obsługi wer. 1.0 INSTALACJA 4.1.3 Instalacja obiektywu z przysłoną manualną Aby zainstalować obiektyw z przysłoną manualną należy: usunąć ostrożnie zaślepkę zabezpieczającą przetwornik  wkręcić ostrożnie obiektyw do końca gwintu aż do wyczucia lekkiego oporu  Uwaga: Regulacja otwarcia przysłony powinna być dokonywana przy największym poziomie oświetlenia możliwym do wystąpienia w miejscu instalacji kamery.
  • Page 33 NVAHD-2DN5100MC-1 Instrukcja obsługi wer. 1.0 INSTALACJA 4.2 Podłączanie zasilania Uwaga: Kamery należy zasilać ze źródeł o odpowiednim napięciu i wydajności prądowej. Zastosowanie źródła zasilania o nieodpowiednich parametrach może skutkować nieprawidłową pracą urządzenia lub jego uszkodzeniem. Kamera NVAHD-1DN5100MC-1 jest zasilana napięciem 12V DC. Przy podłączaniu zasilania ...
  • Page 34 NVAHD-2DN5100MC-1 Instrukcja obsługi wer. 1.0 USTAWIENIA 5. USTAWIENIA Kamera NVAHD-1DN5100MC-1 posiada menu ekranowe wyświetlane na tle obrazu. Podczas normalnej pracy kamery na obrazie mogą być wyświetlane informacje statusowe. Jak wspomniano wcześniej do nawigowania po menu ekranowym i dokonywania zmian służy 5 przycisków zgrupowanych na tylnym panelu.
  • Page 35 NVAHD-2DN5100MC-1 Instrukcja obsługi wer. 1.0 USTAWIENIA 5.1. Menu główne UWAGA: o ile nie zaznaczono inaczej wygląd i opcje menu są opisane dla domyślnego trybu AHD Aby wejść do menu kamery należy przycisnąć joystick (polecenie ENTER). Na ekranie zostanie wyświetlone poniższe menu główne: 5.1.1 Podmenu LENS (ustawienia obiektywu)
  • Page 36 NVAHD-2DN5100MC-1 Instrukcja obsługi wer. 1.0 USTAWIENIA SHUTTER - wybór trybu pracy migawki. Pozwala na wybranie automatycznego trybu pracy (AUTO), trybu ręcznego z regulacją migawki w zakresie 1/25~1/50000 s i możliwością włączenia funkcji DSS w zakresie od 2x do 30x, oraz trybu redukcji migotania w warunkach pulsującego oświetlenia (FLK).
  • Page 37 NVAHD-2DN5100MC-1 Instrukcja obsługi wer. 1.0 USTAWIENIA 5.1.4 Podmenu WHITE BAL (balans bieli) Funkcja balansu bieli pozwala na właściwą interpretację kolorów dla światła o różnej temperaturze barwowej. ATW - automatyczne ustawienie poziomu bieli z ciągłym śledzeniem temperatury barwowej. AWC→SET - adaptacyjne ustawienia balansu bieli. W celu uzyskania optymalnych ustawień...
  • Page 38 NVAHD-2DN5100MC-1 Instrukcja obsługi wer. 1.0 USTAWIENIA BURST - włączenie lub wyłączenie sygnału BURST (wskaźnik obecności kolorów). IR SMART - funkcja zapewniająca zrównoważony poziom jasności obrazu przy pracy oświetlacza IR. Po włączeniu funkcji jest pojawia się kolejne podmenu umożliwiające ustawienie obszaru działania funkcji oraz jej poziomu czułości.
  • Page 39 NVAHD-2DN5100MC-1 Instrukcja obsługi wer. 1.0 USTAWIENIA CAM TITLE - Po wybraniu pozycji ON i naciśnięciu przycisku ENTER mamy możliwość ustawienia ciągu znaków wyświetlanych na ekranie jako np. nazwa danej kamery. Możliwe jest wprowadzenie do 15 znaków. Znaki wybiera się nawigując po wirtualnej klawiaturze.
  • Page 40 NVAHD-2DN5100MC-1 Instrukcja obsługi wer. 1.0 USTAWIENIA PRIVACY - pozwala na włączenie stref prywatności, które maskują część sceny. Po wybraniu pozycji ON i naciśnięciu przycisku ENTER pojawi się podmenu umożliwiające ustawienie do czterech stref: SELECT - umożliwia wybór strefy do ustawienia DISPLAY - ta opcja pozwala na wyłączenie danej strefy (OFF), i na włączenie - z ustawieniem...
  • Page 41 NVAHD-2DN5100MC-1 Instrukcja obsługi wer. 1.0 USTAWIENIA BLACK DPC - umożliwia dokonanie korekcji (maskowania) tzw. „martwych pikseli”. wybraniu ON i wciśnięciu przycisku ENTER otwiera się podmenu w którym określamy rozmiar i położenie strefy w której będzie dokonana korekcja (pozycja POS/SIZE), następnie określamy poziom korekcji (pozycja LEVEL).
  • Page 42 NVAHD-2DN5100MC-1 Instrukcja obsługi wer. 1.0 USTAWIENIA 5.1.9 Menu ustawie kamery HIDDEN Kamera posiada jeszcze jedno ukryte menu, do którego wchodzi się poprzez najechanie na menu EXPOSURE i trzykrotnym kliknięciu przycisku PRAWO (RIGHT), a następnie ENTER. MONITOR OUT - wybranie trybu pracy kamery - przełączanie miedzy trybami AHD, CVI, TVI, CVBS.
  • Page 43 NVAHD-2DN5100MC-1 Instrukcja obsługi wer. 1.0 NOTATKI Wszelkie prawa zastrzeżone © AAT Holding S.A.
  • Page 44 AAT Holding S.A., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2017-03-20 MF, TF...
