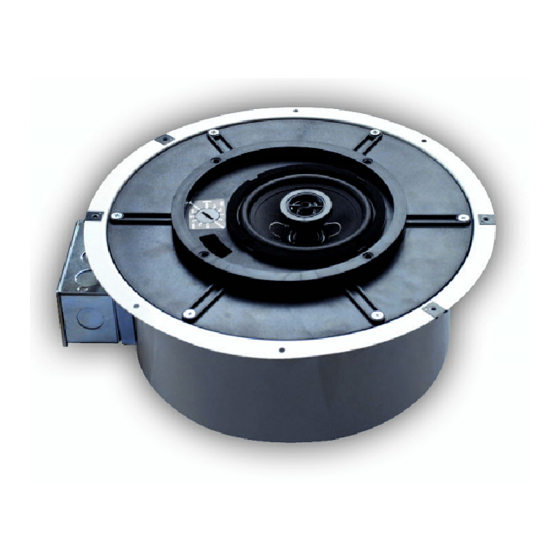

- Page 1 BEDIENUNGSANLEITUNG USER'S MANUAL GCS-510 I GCS-530 Ceiling Mount Speaker © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Page 2: Table Of Contents
This user manual is valid for the article numbers: 80710111, 80710114 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/10 00040346.DOC, Version 1.0... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen OMNITRONIC Deckeneinbaulautsprecher entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Page 4: Bestimmungsgemäße Verwendung
Kinder und Laien von dem Lautsprecher fern halten! Im Gehäuseeinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! 3. BESTIMMUNGSGEMÄßE VERWENDUNG Dieser Lautsprecher zur Deckenmontage wurde speziell für den Einsatz in ELA-Anlagen konzipiert. Er ist mit einem Übertrager für 100 V Anlagen ausgestattet, kann aber auch direkt an niederohmige Verstärker- ausgänge angeschlossen werden. -
Page 5: Auswahl Des Geeigneten Verstärkers
Bitte beachten Sie: Beim Einsatz dieses Lautsprechers in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss sich selbständig um Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten! Vorgehensweise: Schritt 1: Sägen Sie am Installationsort einen Montageausschnitt mit den korrekten Einbaumaßen aus (siehe Kapitel Technische Daten). -
Page 6: Reinigung Und Wartung
Frequenzbereich: 65 Hz - 22 kHz Maße (L x B x H): 360 x 345 x 150 mm Gewicht: 3,2 kg Artikel: 80710114 GCS-510 Anschluss: 100 V oder 8 Ω Lautsprecher: 5" + 1,5" Nennleistung (100 V): 1,25/2,5/5/10 W RMS Nennleistung (8 Ω):... -
Page 7: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen an OMNITRONIC ceiling mount speaker. If you follow the instructions given in this manual, we are sure that you will enjoy this speaker for a long period of time. -
Page 8: Operating Determinations
There are no serviceable parts inside the speaker. Maintenance and service operations are only to be carried out by authorized dealers. 3. OPERATING DETERMINATIONS This speaker for ceiling mounting was specially designed for application in PA systems. It is equipped with a transformer for operation at 100 V systems, however, it can also be directly connected to an amplifier output of low impedance. -
Page 9: Choosing An Appropriate Pa Amplifier
Procedure: Step 1: Saw out a mounting hole with the correct mounting dimensions (see chapter Technical Specifications) Step 2: Make the electrical connection (section 4.3). Step 3: Safely mount the speaker to the ceiling via the drill holes in the housing. 4.2 Choosing an appropriate PA amplifier This speaker must only be connected with an appropriate PA amplifier. -
Page 10: Technical Specifications
65 Hz - 22 kHz Dimensions (L x W x H): 360 x 345 x 150 mm Weight: 3.2 kg Article: 80710114 GCS-510 100 V or 8 Ω Input: Speakers: 5" + 1,5" Rated power (100 V): 1.25/2.5/5/10 W RMS Rated power (8 Ω):...
