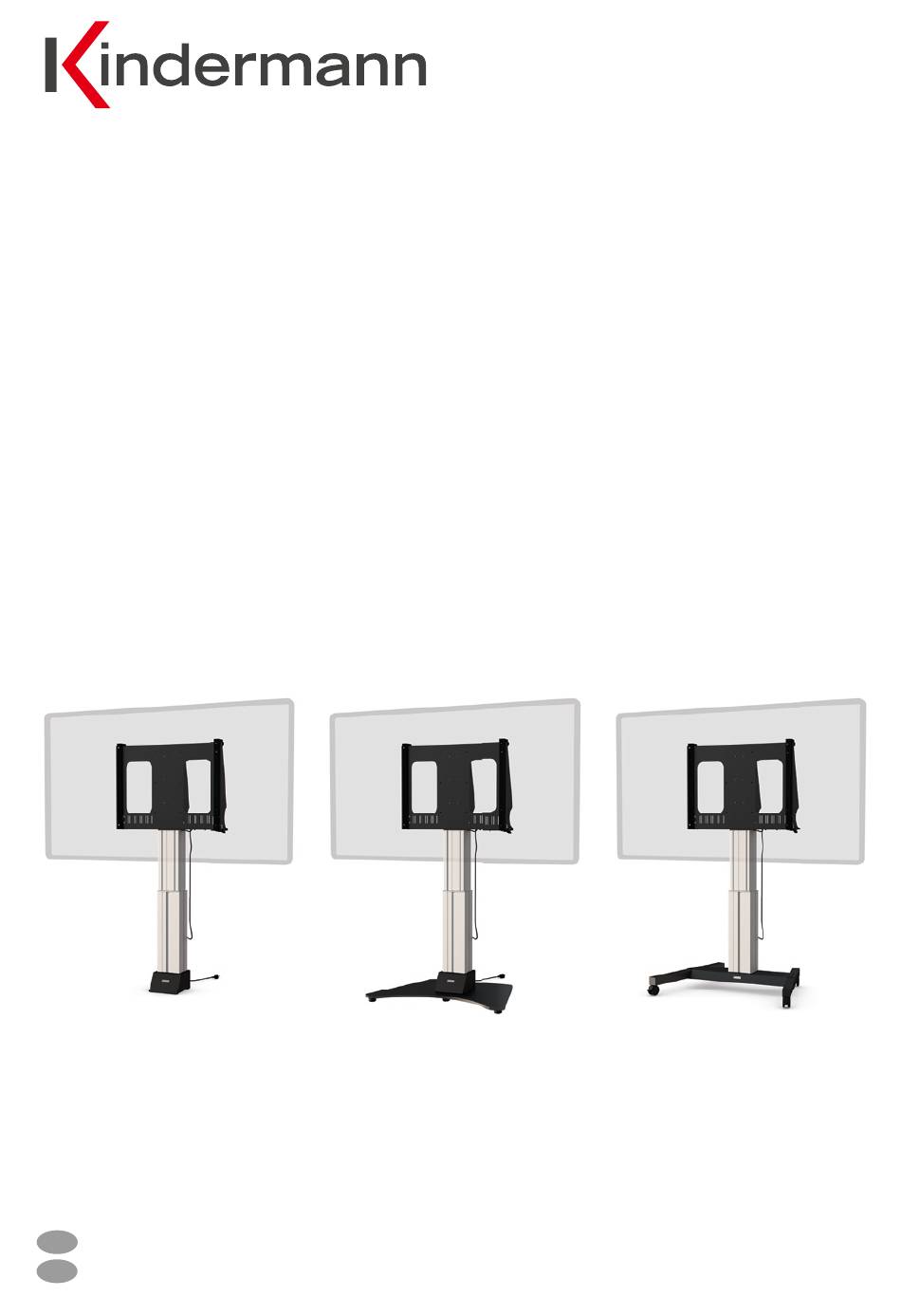

- Page 1 DisplayLift elektrisch / DisplayLift electric Wandmontage / Wallmount Art.-Nr. /Ref.No. 4013000200 Bodenständer/ Floor stand Art.-Nr. /Ref.No. 4013000110 Mobiler Rollständer/ Mobile stand Art.-Nr. /Ref.No. 4013000201 Bedienungsanleitung Operating instructions 04.2022...
-
Page 2: Sicherheitshinweise - Safety Instructions
• Aufbau und Montage sollen durch qualifizierte Personen durchgeführt werden. • Der Displaylift darf nur mit den dafür vorgesehenen Flachbild-Monitoren, in geschlossenen, geraden, ebenen und trockenen Räumen verwendet werden. Das Display darf ein Gewicht von 120 kg und die Größe von 86 Zoll nicht überschreiten. Bitte auch die Anleitung des anzubringenden Displays beachten. - Page 3 / Accessories • 4013 000 110 Bodenplatte für DisplayLift freistehend (für DisplayLift 4013000100) • 4013 000 110 Floor plate for freestanding installation of the DisplayLift (4013000100) • 4013 000 111 Abdeckung Displayträger • 4013 000 111 Cover for display carrier •...
- Page 4 Der DisplayLift wird in einzelnen, vormontierten Komponenten (siehe Lieferumfang) geliefert. Diese bitte in den Schritten wie unten dargestellt und beschrieben montieren. The DisplayLift is supplied in separate, pre-assembled components (see scope of delivery). Please mount them in the steps shown and described below.
- Page 5 Sockel montiert wird. In the case of the variant with front shelf, it must be ensured that the sliding blocks are pushed into the front and side grooves of the lifting column before the base is mounted. DisplayLift electric / DisplayLift elektrisch...
- Page 6 Mounting the mobile stand on the lifting pillar Im Lieferumfang enthalten - Included in delivery: • 4x Gewindeformende Innensechskantschraube M8x35 • 4x thread forming hexagon socket screw M8 x35 • 4x Unterlegscheibe Ø 8,4 • 4x Washer Ø 8.4 DisplayLift elektrisch / DisplayLift electric...
- Page 7 Ggf. sollte man sich beim Eisenwarenfachhandel nach geeignetem Befestigungsmaterial erkundigen. Screw the mounting brackets to the wall, hang in the DisplayLift and fasten with the Hexagon head screw M10 (in scope of delivery). Then tighten all screws firmly. As wall materials vary, screws for fixing to wall are not included. For advice on suitable screw systems, contact your local specialised dealer.
- Page 8 When laying the cables for all three variants, make sure that they cannot be damaged during movement of the DisplayLift. Connect the DisplayLift to the power supply. The lift is now ready for use. DisplayLift elektrisch / DisplayLift electric...
- Page 9 Hang the prepared display on the display carrier, mit den beiden Sicherungsriegeln (im Liefer umfang enthalten) sichern und anschließend secure it with the two safety latches (in scope of delivery) and mit den Schrauben M4x8 fixieren. fix it with the screws M4x8. DisplayLift electric / DisplayLift elektrisch...
-
Page 10: Main Dimensions
3. Hauptabmessungen - Main dimensions Art.-Nr. / Ref.No. 4013000200 226 mm 300 mm Art.-Nr. / Ref.No. 4013000200 + 4013000110 236 mm 797 mm DisplayLift elektrisch / DisplayLift electric... - Page 11 Art.-Nr. / Ref.No. 4013000201 800 mm DisplayLift electric / DisplayLift elektrisch...
-
Page 12: Spezifikationen
Motor-driven lifting pillar in separate packaging 90 x 25 x 19 cm: approx. 14 kg 4013 000200/ 4013000110/4013000201 2022-04 / 842 227 Änderungen vorbehalten / Subject to alterations Printed in Germany Kindermann GmbH • Mainparkring 3 • D-97246 Eibelstadt •...
