Kindermann 4013000000 Operating Instructions Manual

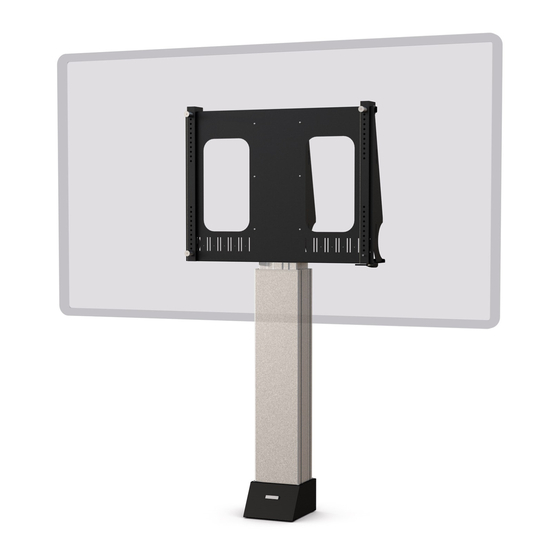

Displaylift electric
Hide thumbs
1
2
3
4
5
6
7
8
Table of Contents

Advertisement

Quick Links

Download this manual

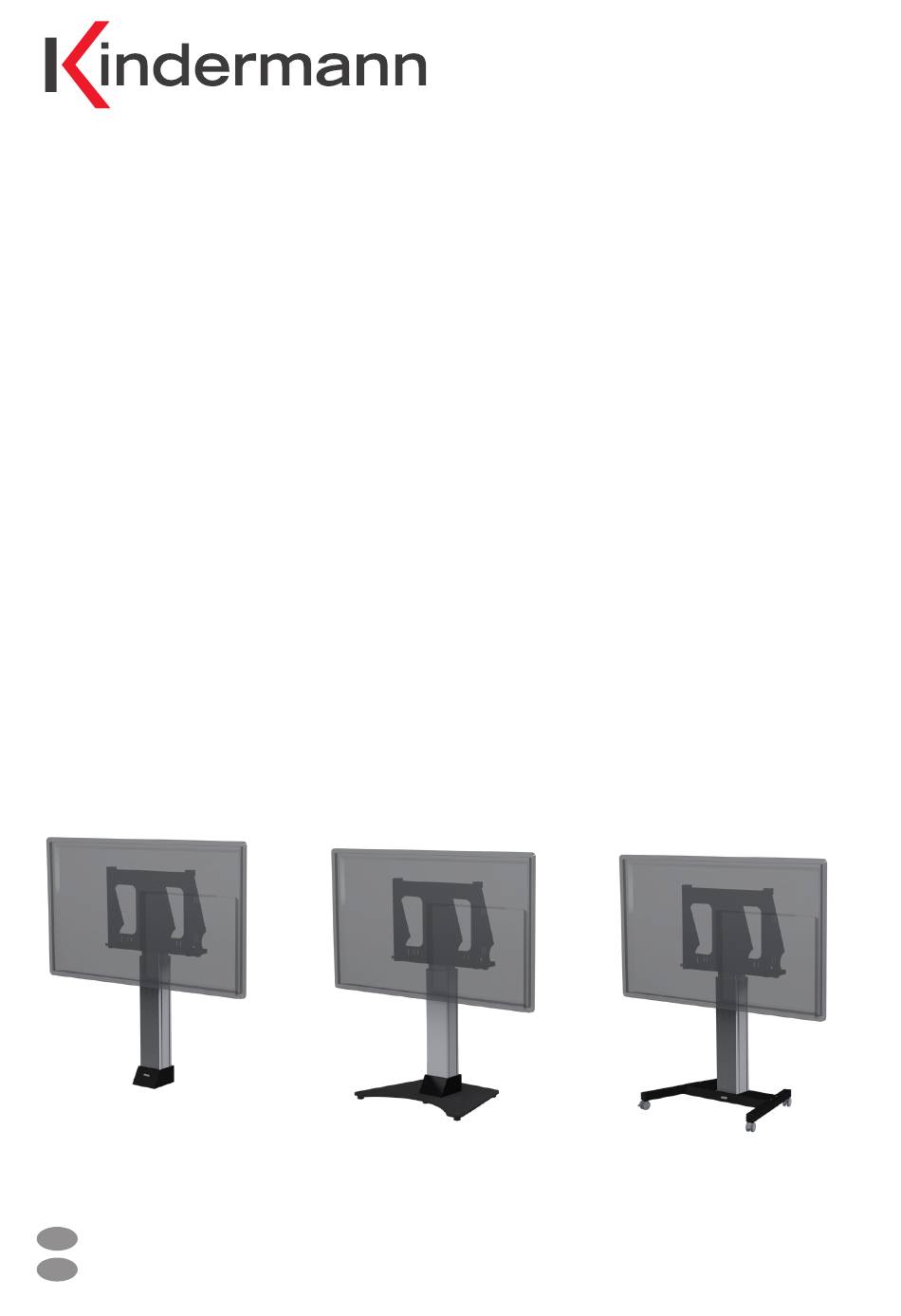

DisplayLift elektrisch
Wandmontage/ Wallmount
Art.-Nr.
/Ref.No.
4013000000
Bodenständer/ Floor stand
Art.-Nr.
/Ref.No.
4013000001
Mobiler
Rollständer/ Mobile stand
Art.-Nr.
/Ref.No.
4013000002
Bedienungsanleitung
Operating instructions
D
GB
02.2020
/ DisplayLift electric

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 4013000000 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Kindermann 4013000000

Summary of Contents for Kindermann 4013000000

  • Page 1 DisplayLift elektrisch / DisplayLift electric Wandmontage/ Wallmount Art.-Nr. /Ref.No. 4013000000 Bodenständer/ Floor stand Art.-Nr. /Ref.No. 4013000001 Mobiler Rollständer/ Mobile stand Art.-Nr. /Ref.No. 4013000002 Bedienungsanleitung Operating instructions 02.2020...

  • Page 2: Sicherheitshinweise - Safety Instructions

    • In case of the mobile stand, the brakes of the two front steering castors must be fixed to be ensure of a safe stand. 1. Lieferumfang - Scope of delivery Art.-Nr. / Ref.No. 4013000000 Displayträger zur Aufnahme von Displays bis 86 Zoll Display carrier for mounting displays up to 86 inch Motorische Hubsäule mit Bedienelement Motor-driven lifting pillar with control unit...
  • Page 3 Art.-Nr. / Ref.No. 4013000002 Beinhaltet die Positionen A-E + zusätzlich die Positionen: Contains the positions A-E + the additional positions: Sockeltraverse Base cross bar Sockelausleger Base stabiliser Lenkrolle mit Feststeller Steering castor with brake Lenkrolle Castor Im Lieferumfang enthaltene Normteile und Befestigungen / Standard parts and fastenings included in the scope of delivery •...
  • Page 4 2. Zusammenbau - Assembling Der DisplayLift wird in einzelnen, vormontierten Komponenten (siehe Lieferumfang) geliefert. Diese bitte in den Schritten wie unten dargestellt und beschrieben montieren. The DisplayLift is supplied in separate, pre-assembled components (see scope of delivery). Please mount them in the steps shown and described below. 2.1.
  • Page 5 2.2.3 Mit Rollständer / With mobile stand (Art.-Nr. / Ref.No. 4013 000002) Rollständer vormontieren Pre-assembling the roller stand Im Lieferumfang enthalten - Included in delivery: • 8x Linsenkopfschrauben mit Innensechskant M6x16 • 8x Raised coutersunk screw M6x16 Rollständer an Hubsäule montieren Mounting the mobile stand on the lifting pillar Im Lieferumfang enthalten - Included in delivery:...
  • Page 6 2.4. Positionierung vom DisplayLift am Aufstellungsort für die Wandmontage 2.2.1 mit Sockel - Mounting Positioning of the DisplayLlft at the installation position for wall mounting 2.2.1 with base 4013000000) Art.-Nr. / Ref.No 1. Die Position der Befestigungsflansche mit Gewindebolzen gemäß Aufstellungsort ermitteln und die Befestigungswinkel an der Wand montieren.

  • Page 7: Main Dimensions

    DisplayLift. Connect the DisplayLift to the power supply. The lift is now ready for use. 3. Hauptabmessungen - Main dimensions Art.-Nr. / Ref.No. 4013000000 Art.-Nr. / Ref.No. 4013000001 1105...

  • Page 8: Spezifikationen

    - Specifications Art.-Nr. / Ref.No. Art.-Nr. / Ref.No. Art.-Nr. / Ref.No. 4013000000 4013000001 4013000002 Abmessungen ohne Display (BxHxT) 870 x 1760(2260) x 321 mm 1105 x 1810(2310) x 800 mm 1125 x 1760(2260) x 800 mm Dimensions without display (WxHxD) Bodenplatte/ base plate ca.
