IntesisBox PA-AC-MBS-1 Installation Instructions

Interfaz PA-AC-MBS-1
Instrucciones de seguridad
ATENCIÓN
Siga atentamente estas
instalación. Un manejo inadecuado puede ocasionar daños
graves para su salud y daños irreparables en la interfaz y/o
en la unidad interior del aire acondicionado.
• Esta interfaz debe ser instalada por personal técnico
acreditado (electricista,
cualificado) y siguiendo
seguridad.
• La interfaz debe ser instalada en una ubicación con acceso
restringido.
• Antes de manipular en el interior del aire acondicionado,
asegúrese de que está completamente desconectado de la
red eléctrica.
• En caso de instalación mural del interfaz junto a la unidad
interior del aire acondicionado, fije la interfaz de forma
segura siguiendo las instrucciones del diagrama de abajo.
• En caso de instalación de la interfaz en el interior de la
unidad interior de aire acondicionado, fije la interfaz y los
cables de comunicación preferiblemente en algún punto de
la carcasa de plástico de forma que no interfieran al libre
movimiento de partes móviles y alejados al máximo de
tubos conductores de líquidos y cables eléctricos.
Instrucciones de instalación
• Desconecte el aire acondicionado de la red eléctrica.
• Fije la interfaz a la pared junto a la unidad interior del aire
acondicionado siguiendo las instrucciones del diagrama de
abajo o dentro de la unidad interior del aire acondicionado
(respete las instrucciones de seguridad anteriores).
• Conecte el extremo largo del cable suministrado al conector
CN-CNT de la unidad interior de A.A. y el otro extremo al
conector AC Unit de la pasarela IntesisBox.
• Conecte el bus EIA-485 al conector EIA485 de la interfaz.
Respete la polaridad.
• Tape la unidad interior del aire acondicionado y vuelva a
conectarla a la red eléctrica.
• Siga las instrucciones del Manual de Usuario para la
configuración y puesta en servicio de la interfaz.
• Siga las instrucciones
configurar la interfaz a través de los micro interruptores.
IMPORTANTE:
La ampliación o acortamiento del cable
de conexión que se incluye con el interfaz puede provocar un
funcionamiento incorrecto. Mantenga el cable de conexión lo
más alejado posible del cableado eléctrico y del cable de
tierra, no los enrolle juntos.

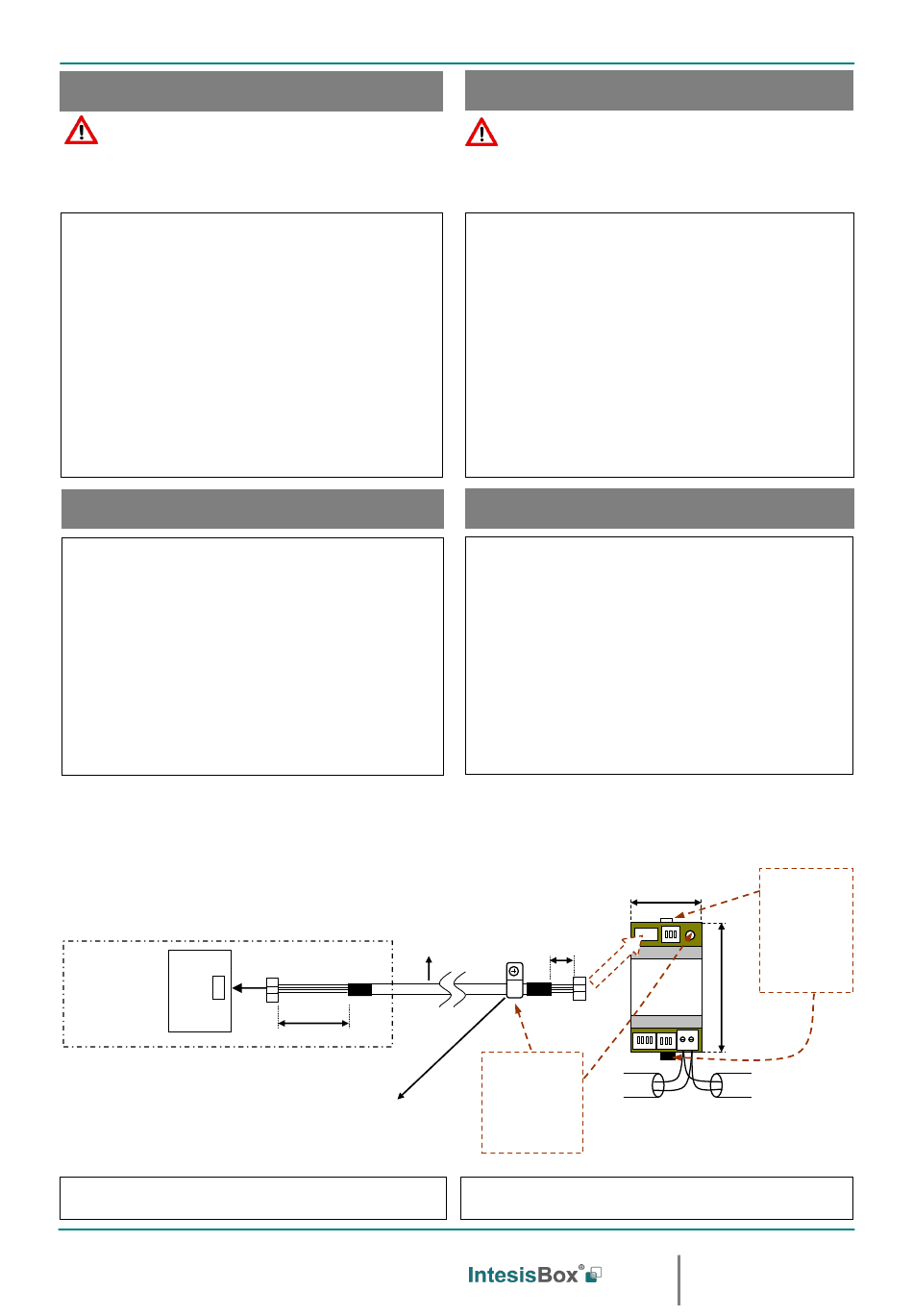

Tarjeta control interior
CN-CNT
Internal control board
El Manual de Usuario está disponible en:
https://www.intesisbox.com/en/panasonic-modbus-ac-pa-ac-mbs-1/gateway/
Doc. Rev 1.0
La información en este documento puede variar sin previo aviso. / This information is subject to change without notice.
© Intesis Software S.L.U. - Todos los derechos reservados/ All rights reserved
IntesisBox es una marca registrada de / is a registred trademark of Intesis Software SLU
FW:2.3
instrucciones de seguridad
instalador o personal técnico
todas las instrucciones
de la página siguiente para
Cable de conexión
suministrado con el
interfaz.
Connection cable
supplied with the
Unidad interior aire acondicionado
interface.
AC indoor unit
200 mm / 7.9"
Tornillo de fijación
Fixing screw
Interface PA-AC-MBS-1
Safety intructions
WARNING
e
Follow carefully this safety and installation instructions. Not
proper work may lead to a serious damage for your health and
may harm seriously the interface and/or the AC indoor unit.
• This interface must be installed by accredited technical
personnel (electrician,
de personnel) and they must follow all the safety instructions.
• This interface must be installed in an acces restricted
location
• Before manipulating the AC indoor unit, make sure it is
completely disconnected from Mains Power.
• In case of wall mounting of the interface next to the AC
indoor unit, attach the
instructions of the diagram below.
• In case of installation of the interface inside the AC indoor
unit, attach the
preferably to any proper point of the plastic cover of each
unit and take care to not block free movement of mobile
parts. Locate them as far as possible from pipes containing
liquids and power cables.
Installation instructions
• Disconnect the air conditioning from the Mains Power.
• Attach the interface next to the AC indoor unit (wall
mounting) following the instructions of the diagram below or
install it inside the AC indoor unit (respect the safety
instructions given above).
• Connect the long end of the supplied cable in the CN-CNT
connector of the AC indoor unit and the other end into the
"AC Unit" connector of our gateway.
• Connect the EIA-485 bus to the connector EIA485 of the
interface.
• Close the AC indoor unit and reconnect it to Mains Power.
• Follow the instructions on the User's Manual to configure
and commission the interface.
• Follow the instructions of the next page to configure the
interface through on-board DIP-switches.
IMPORTANT:
cable included with the interface may cause it to malfunction.
Keep the connecting cable as far away as possible from
electrical wires and ground wire. Do not bundle them together.
40 mm / 1.6"
Use este agujero
para fijar el cable con
la grapa y tornillo
suministrados.
Use this hole to
attach the cable
using the staple and
screw provided.
The User's Manual is available at:
https://www.intesisbox.com/en/panasonic-modbus-ac-pa-ac-mbs-1/gateway/
installer or qualified
interface safely following the
interface and communication
Extending or shortening the connecting
53 mm / 2.1"
AC Unit
IntesisBox ®
DK-AC-MBS-1
EIA485
90 mm / 3.5"
A B
MODBUS RTU
URL http://www.intesisbox.com
email info@intesisbox.com
Phone +34 938047134
FW:2.3
technical
cables
Para fijación mural,
extraiga hacia fuera
las grapas superior
e inferior hasta oir
el "click".
For wall mounting,
extract the upper
and lower staples
until you hear the
"click".
EIA-485
Bus
