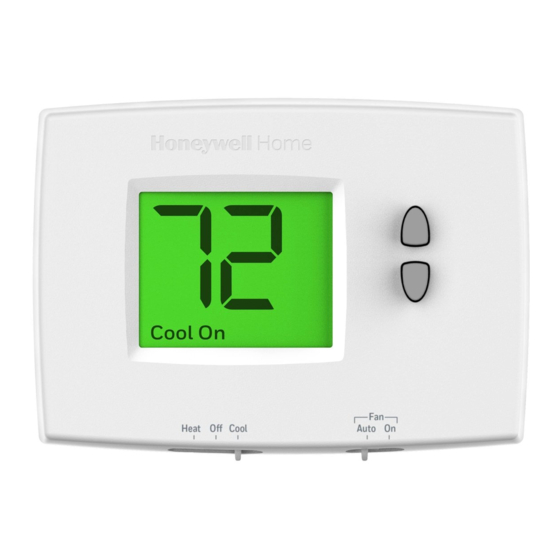

PRO TH1000E1/
TH1000DH/
TH2000DH Series
Thermostats
Installation Guide
Read before installing
This manual covers the following models
•
TH1100DH: For Heat only systems
•
TH2110DH/TH1110E1/TH1110DH: For 1 Heat/1 Cool systems
•
TH2210DH/TH1210DH: For 2 Heat/1 Cool heat pump systems only
(Pull thermostat from wallplate and turn over to find model number.)
System Types
TH2110DH/TH1110DH/TH1110E1:
•
Gas, oil, or electric heat with air
conditioning
•
Warm air, hot water, high-efficiency
furnaces, 1 Heat/1 Cool heat pumps,
steam, gravity
•
Heat only
•
Heat only with fan
•
Cool only
•
750 mV heating systems
Must be installed by a trained, experienced technician
Read these instructions carefully. Failure to follow these instructions
can damage the product or cause a hazardous condition.
For assistance with this product please visit http://customer.resideo.com
or call Resideo Customer Care toll-free at 1-800-468-1502
® U.S. Registered Trademark. Patents pending.
Copyright © 2020 Resideo Technologies, Inc.
All rights reserved.
Set
6:30
pm
Hold
Fr
Return
Run
Heat Off Cool
TH2210DH/TH1210DH:
•
2 Heat/1 Cool heat pumps
TH1100DH:
•
Gas, oil, or electric heat
•
Warm air, hot water, steam, gravity
•
Heat only
•
750 mV heating systems
Need Help?
Cool
On
Fan
Auto On
Cool
On
Fan
Heat Off Cool
Auto On
Fan
Heat Off Cool
Auto On
69-2609EFS-13
Advertisement
Related Manuals for Honeywell Home PRO TH1000E1 Series
Summary of Contents for Honeywell Home PRO TH1000E1 Series
- Page 1 PRO TH1000E1/ TH1000DH/ 6:30 Hold Cool Return TH2000DH Series Thermostats Heat Off Cool Auto On Heat Off Cool Auto On Cool Installation Guide Heat Off Cool Auto On Read before installing This manual covers the following models • TH1100DH: For Heat only systems •...
- Page 2 Installation Guide Wallplate installation Remove the wallplate from the thermo- Pull at bottom to remove thermostat from wallplate. stat as shown at left, then follow direc- tions below for mounting. 1. Pull wires through wire hole. 2. Position wallplate on wall, level and mark hole positions with pencil.
- Page 3 PRO TH2000DH/TH1000E1/TH1000DH Series Power options KEEP WIRES IN THIS SHADED AREA INSERT BATTERIES FOR PRIMARY OR BACKUP POWER REMOVE FACOTRY- INSTALLED JUMPER ONLY FOR TWO- TRANSFORMER SYSTEMS XXXX TH2110DH TERMINAL BLOCK SHOWN CONNECT C FOR PRIMARY AC POWER (OPTIONAL IF M32807 BATTERIES ARE INSTALLED) M32806...
- Page 4 Installation Guide Wiring Wiring guide — conventional and heat pump systems 2H/1C Heat 1H/1C Heat Pump System Pump System Aux/ Used TH2210DH/TH1210DH TH2110DH/ TH1110E1/TH1110DH [7] Changeover valve energized in heating [5] Changeover valve energized in Changeover valve energized in heating [5] cooling [5] Changeover valve energized in Fan relay...
- Page 5 PRO TH2000DH/TH1000E1/TH1000DH Series Fan operation settings TH2110DH/TH1110E1/ TH1110DH only: • Gas or Oil: For gas or oil heating XXXX systems, leave the fan operation switch in this factory-set position. (This setting is for systems that control the fan in a call for heat.) GAS OR OIL •...
- Page 6 Installation Guide Installer setup Follow the procedure below to configure the thermostat to match the installed heating/cooling system, and customize feature operation as desired. To begin, press and hold the buttons until the display changes. Heat Off Cool Auto On Heat Off Cool Auto On M32713...
- Page 7 PRO TH2000DH/TH1000E1/TH1000DH Series Installer setup Setup function Settings & options (factory default in bold) 5 Heating cycle rate For gas or oil furnaces of less than 90% efficiency (CPH: cycles/hour) For steam or gravity systems TH2110DH, TH1110E1, For hot water systems & furnaces of over 90% efficien- TH1110DH and TH1100DH For electric furnaces...
- Page 8 69-2609EFS—13 M.S. Rev. 07-20 | Printed in United States © 2020 Resideo Technologies, Inc. All rights reserved. The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates.
- Page 9 Série PRO TH1000E1/ TH1000DH/ 6:30 Hold Cool Return TH2000DH Thermostats Heat Off Cool Heat Off Cool Auto On Auto On Cool Guide d’installation Heat Off Cool Auto On Lire avant l’installation Le présent guide porte sur les modèles suivants : •...
- Page 10 Guide d’installation Installation de la plaque murale Tirer le thermostat par le bas pour le Séparer la plaque murale du thermostat détacher de la plaque murale. comme l’indique l’illustration ci-contre, puis suivre les directives d’installation. 1. Faire passer les fils par l’ouverture réservée aux fils.
- Page 11 Série PRO TH2000DH/TH1000E1/TH1000DH Options d’alimentation GARDER LES FILS DANS CETTEZONE OMBRAGÉE RETIRER LE CAVALIER INSÉRER LES PILES POUR L’ALIMENTATION INSTALLÉ EN USINE PRIMAIRE OU DE SECOURS. SEULEMENT SI LE SYSTÈME EST À DEUX TRANSFORMATEURS XXXX BORNIER DU TH2110DH RACCORDER LA BORNE C POUR L’ALIMENTATION MF32807 PRINCIPALE EN C.A.
- Page 12 Guide d’installation Câblage Guide de câblage – systèmes classiques et thermopompes Thermopompes Thermopompe 2C/1F 1C/1F Aux/ Used TH2210DH/TH1210DH TH2110DH/ TH1110E1/TH1110DH [7] Vanne d’inversion déclenchée en mode de chauffage [5] Vanne d’inversion déclenchée en Vanne d’inversion déclenchée en mode de chauffage [5] mode de refroidissement [5] Vanne d’inversion déclenchée en Relais de ventilateur...
- Page 13 Série PRO TH2000DH/TH1000E1/TH1000DH Réglage du ventilateur TH2110DH/TH1110E1/TH1110DH seulement : Gaz ou mazout : Dans le cas de systèmes • XXXX de chauffage au gaz ou au mazout, laisser le sélecteur du ventilateur à la position réglée en usine. (Ce réglage convient aux systèmes qui commandent le GAS OR OIL ELECTRIC OR HEAT PUMP...
- Page 14 Guide d’installation Mode de configuration par l’installateur Suivre les directives ci-dessous pour configurer le thermostat pour qu’il corresponde au système de chauffage-refroidissement installé, et pour personnaliser son fonctionnement. Pour commencer, Appuyer sur les boutons les maintenir enfoncés jusqu’à ce que l’affichage change.
- Page 15 Série PRO TH2000DH/TH1000E1/TH1000DH Mode de configuration par l’installateur Fonctions Réglage et options (réglages de l’usine en gras) 5 Nombre de cycles de 5 Pour les appareils au gaz ou au mazout à moins de 90 chauffage à l’heure % d’efficacité (CPH : cycles par heure) 1 Systèmes à...
- Page 16 69-2609EFS—13 M.S. Rev. 07-20 | Imprimé aux États-Unis © 2020 Resideo Technologies, Inc. All rights reserved. The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates. Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc.
- Page 17 Serie PRO TH1000E1/ TH1000DH/ 6:30 Hold Cool Return TH2000DH Termostatos Heat Off Cool Heat Off Cool Auto On Auto On Cool Guía de instalación Heat Off Cool Auto On Leer antes de instalar Este manual incluye los siguientes modelos: • TH1100DH: Para sistemas de Sólo calor •...
- Page 18 Guía de instalación Instalación de la placa para pared Quite la placa para pared del termostato Hale de la parte inferior para quitar el termostato de la placa para pared. como se muestra a la izquierda, y luego siga las instrucciones para el montaje. 1.
- Page 19 Serie PRO TH2000DH/TH1000E1/TH1000DH Opciones de fuentes de energía MANTENGA LOS CABLES EN ESTA ÁREA SOMBREADA COLOQUE LAS BATERÍAS PARA SUMINISTRO QUITE EL PUENTE DE ENERGÍA PRINCIPAL O DE RESPALDO INSTALADO EN LA FÁBRICA SÓLO EN LOS SISTEMAS CON DOS TRANSFORMADORES XXXX SE MUESTRA EL BLOQUE DE...
- Page 20 Guía de instalación Cableado Guía de cableado: sistemas convencionales y de bomba de calor Sistema de bomba Sistema de bomba de calor de de calor de 1 calen- Aux/ 2 calentadores tador y 1 refrigerador Used y 1 refrigerador TH2110DH/TH1110E1/TH1110DH [7] TH2210DH/TH1210DH Válvula inversora alimentada durante la calefacción [5]...
- Page 21 Serie PRO TH2000DH/TH1000E1/TH1000DH Configuraciones de funcionamiento del ventilador TH2110DH/TH1110E1/TH1110DH úni- camente: • Gas o aceite: Para sistemas de calefacción XXXX a gas o a aceite, deje el interruptor del ventilador en esta posición predeterminada de fábrica (esta posición es para los sistemas que controlan el ventilador cuando se GAS OR OIL necesita calefacción).
- Page 22 Guía de instalación Configuración de instalación Siga el procedimiento que aparece a continuación para configurar el termostato a fin de que se corresponda con el sistema de calefacción y refrigeración instalado, y seleccione las funciones según lo desee. Para comenzar, pulse y mantenga presionados los botones hasta que cambie la pantalla.
- Page 23 Serie PRO TH2000DH/TH1000E1/TH1000DH Configuración de instalación Funciones de Configuraciones y opciones (las que vienen la configuración desde la fábrica aparecen en negrita) 5 Velocidad del ciclo Para sistemas de calefacción a gas o a aceite de térmico menos de un 90% de efectividad (CPH: ciclos por hora) Para sistemas de vapor o de gravedad TH2110DH, TH1110E1,...
- Page 24 69-2609EFS—13 M.S. Rev. 07-20 | Impreso en EE. UU. © 2020 Resideo Technologies, Inc. All rights reserved. The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates.
