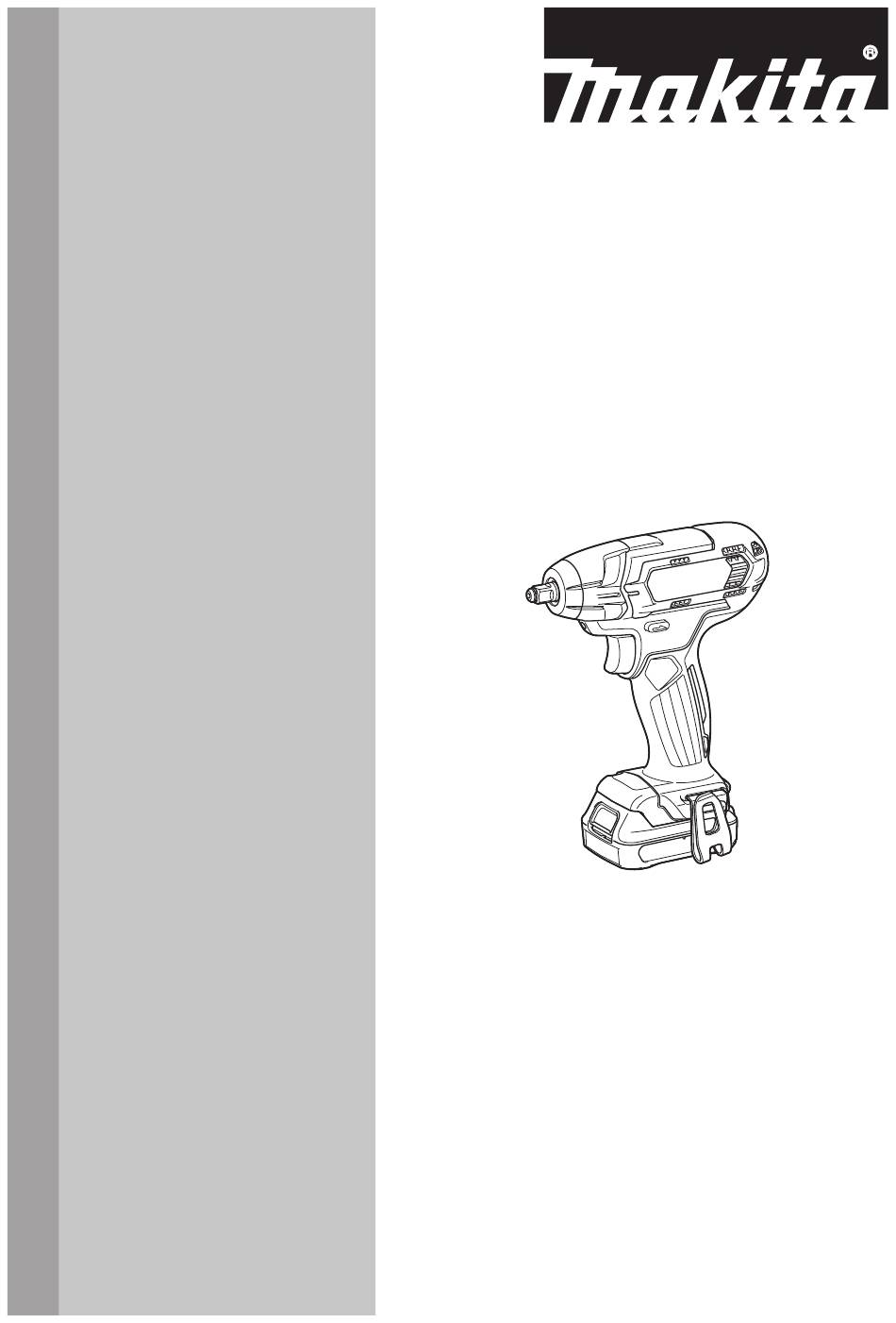

- Page 1 INSTRUCTION MANUAL MANUAL DE INSTRUCCIONES Cordless Impact Wrench Llave de Impacto Inalámbrica WT02 IMPORTANT: Read Before Using. IMPORTANTE: Lea antes de usar.
-
Page 2: Specifications
ENGLISH (Original instructions) SPECIFICATIONS Model: WT02 Fastening capacities Standard bolt M8 - M16 (5/16″ - 5/8″) High tensile bolt M6 - M12 (1/4″ - 1/2″) Square drive 9.5 mm (3/8″) No load speed (RPM) 0 - 2,600 /min Impacts per minute 0 - 3,200 /min Overall length 161 mm (6-3/8″) - Page 3 Power tools can produce electromagnetic fields Store idle power tools out of the reach of chil- (EMF) that are not harmful to the user. However, dren and do not allow persons unfamiliar with users of pacemakers and other similar medical the power tool or these instructions to operate devices should contact the maker of their device and/ the power tool.
- Page 4 Use of non-genuine Makita batteries, or batteries that have been altered, may result in the battery bursting causing fires, personal injury and damage. It will also void the Makita warranty for the Makita tool and charger. 4 ENGLISH...
-
Page 5: Functional Description
Tips for maintaining maximum Indicating the remaining battery battery life capacity Charge the battery cartridge before completely dis- Only for battery cartridges with the indicator charged. Always stop tool operation and charge the battery cartridge when you notice less tool power. Never recharge a fully charged battery cartridge. -
Page 6: Electric Brake
Depress the reversing switch lever from the is released, have the tool serviced at a Makita service A side for clockwise rotation or from the B side for coun- center. -
Page 7: Operation
Installing or removing impact socket OPERATION CAUTION: Always insert the battery cartridge all the way until it locks in place. If you can see the red indicator on the upper side of the button, it is not locked completely. Insert it fully until the red indicator cannot be seen. -
Page 8: Maintenance
(70) M10 (3/8″) To maintain product SAFETY and RELIABILITY, repairs, any other maintenance or adjustment should (60) be performed by Makita Authorized or Factory Service Centers, always using Makita replacement parts. M10 (3/8″) (40) M8 (5/16″) OPTIONAL (30) M8 (5/16″) -
Page 9: Especificaciones
ESPAÑOL (Instrucciones originales) ESPECIFICACIONES Modelo: WT02 Capacidades de apriete Perno estándar 8 mm - 16 mm (5/16″ - 5/8″) Perno de alta resistencia 6 mm - 12 mm (1/4″ - 1/2″) Adaptador cuadrado 9,5 mm (3/8″) Velocidad sin carga (RPM) 0 r/min - 2 600 r/min Impactos por minuto 0 ipm - 3 200 ipm... - Page 10 No exponga las herramientas eléctricas a la Si dispone de dispositivos para la conexión de lluvia ni a condiciones húmedas. La entrada de equipos de extracción y recolección de polvo, agua en una herramienta eléctrica aumentará el asegúrese de conectarlos y utilizarlos debida- riesgo de que se produzca una descarga eléctrica.
- Page 11 Mantenga los mangos y superficies de asi- Advertencias de seguridad para la miento secos, limpios y libres de aceite o llave de impacto inalámbrica grasa. Los mangos y superficies de asimiento resbalosos no permiten una manipulación segura Sujete la herramienta eléctrica por las super- ni el control de la herramienta en situaciones ficies de agarre aisladas al realizar una ope- inesperadas.
- Page 12 Asimismo, esto inva- posibles quemaduras e incluso explosión. lidará la garantía de Makita para la herramienta y el En caso de que ingresen electrolitos en sus cargador Makita. ojos, enjuáguelos bien con agua limpia y con- sulte de inmediato a un médico.
-
Page 13: Descripción Del Funcionamiento
Indicación de la capacidad restante DESCRIPCIÓN DEL de la batería FUNCIONAMIENTO Únicamente para cartuchos de batería con el indicador PRECAUCIÓN: Asegúrese siempre de que la herramienta esté apagada y el cartucho de batería haya sido extraído antes de realizar cualquier ajuste o comprobación en la herramienta. - Page 14 Presione la nimiento a un centro de servicio Makita. palanca del conmutador de inversión desde el lado A para una rotación en sentido de las manecillas del reloj Iluminación de la luz delantera...
-
Page 15: Operación
Instalación o extracción del dado de OPERACIÓN impacto PRECAUCIÓN: Siempre inserte completa- mente el cartucho de batería hasta que quede asegurado en su lugar. Si puede ver el indicador rojo del lado superior del botón, esto indica que no ha quedado completamente asegurado. Insértelo por completo hasta que el indicador rojo no pueda verse. -
Page 16: Mantenimiento
(30 ft•lbs ) 8 mm tenimiento o ajuste deberán ser realizadas en centros (5/16″) de servicio autorizados o de fábrica Makita, empleando 20 N•m siempre repuestos Makita. (10 ft•lbs ) ACCESORIOS OPCIONALES 1. - Page 20 Para reducir la exposición a estos productos químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad indicado, tal como las máscaras contra polvo que están especialmente diseñadas para filtrar partículas microscópicas. Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan 885641-948...
