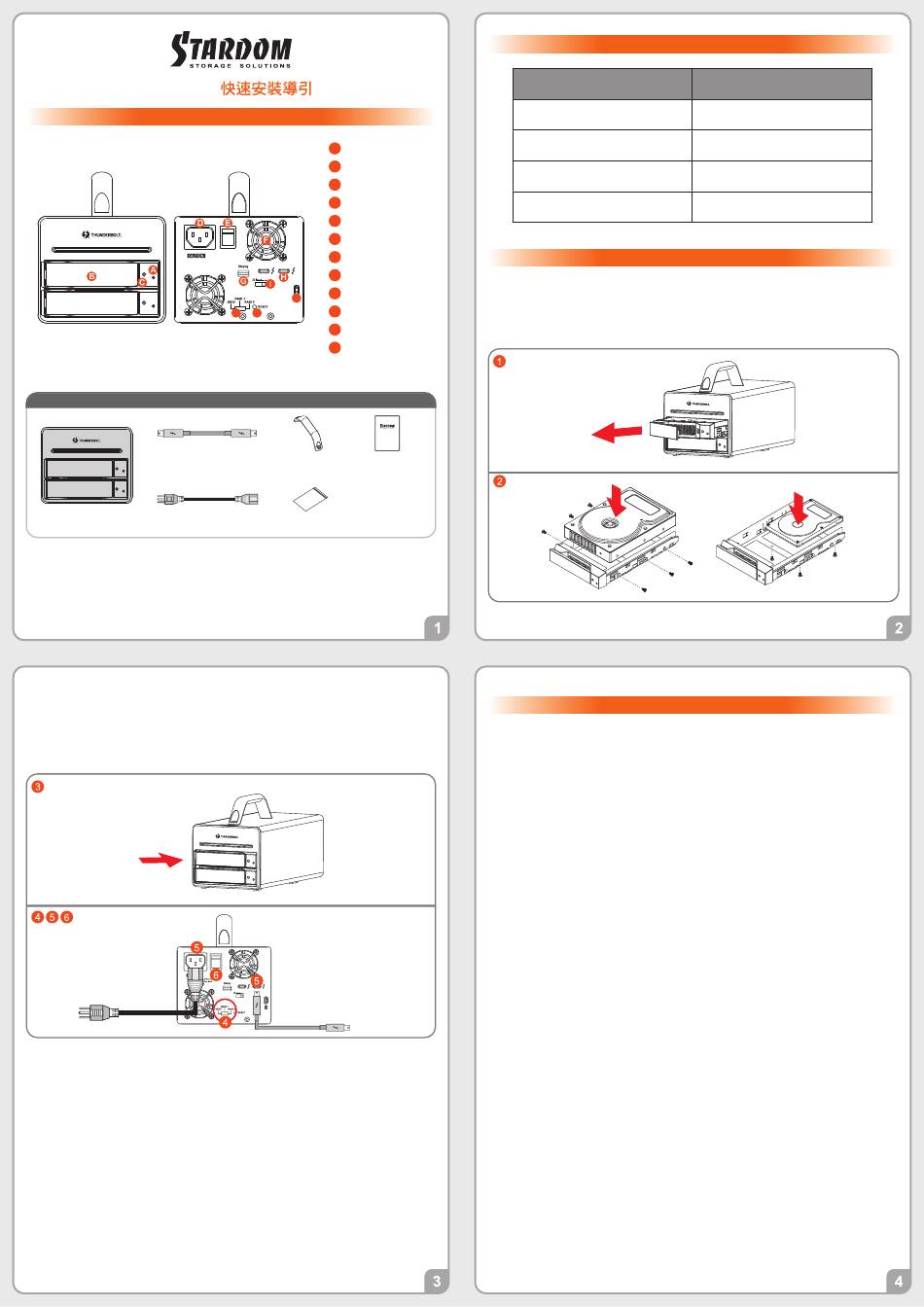

Stardom DR2-TB3 Quick Installation Manual

DR2-TB3
產品示意圖與配件表
前視圖
Before switch on, please ensure
all plugs are properly and
securely attached.
打開包裝外盒後 ， 包裝內容應包含下列組件 :
Thunderbolt™ 連接線
DR2-TB3 主體 x1 電源線
˙ 請先確認相關配件與產品本身是否有受損或是缺少配件 ， 若有任何疑問 ， 請與您的經
銷商或業務人員聯絡 。
˙ 請前往官網 (www.stardom.com.tw) 下載說明書 、 驅動程式以及其餘相關資源 。
V1.2 (Dec. 2018)
3. 硬碟安裝完成後 ， 請將抽取盒平移放入主機內 ， 並關上把手 。
4. 透過機體背面的RAID模式開關 ， 切換至JBOD模式 。
5. 將相關連接線接上 ， 然後將電源線連接至DR2-TB3 ， 電源插頭插入有接地的電源插座上 。
6. 將機體背面的電源開關打開 。
7.
a. 如機器啟動後 ， 抽取盒燈號會由 「紅燈恆亮 > 熄滅 >藍燈恆亮」 燈號 ， 即為完成機器安裝設定 。
b. 如機器啟動後 ， 抽取盒燈號如出現 「紅燈恆亮 > 熄滅 >藍紫閃爍」 燈號 ， 請使用頂針插入 「重置鍵」
3秒後鬆開頂針 ， 待燈號由 「藍紫閃爍」 燈號轉變為 「藍燈恆亮」 燈號時 ， 即為完成機器安裝設定 。
8. 機器安裝設定完成後 ， 即可依需求設定RAID模式 ， 請參考 「產品使用注意事項/3.切換RAID設定的標
準程序」 ， 做RAID模式切換設定 。
硬碟讀取燈
背視圖
A
硬碟抽取盒把手
B
硬碟抽取盒鑰匙孔
C
電源插座
D
電源開關
E
風扇
F
Mini DisplayPort
G
Thunderbolt™ 連接埠
H
風扇轉速切換按鈕
I
L
RAID 切換鈕
J
J K
RESET 按鈕
K
防竊鎖孔
L
產品配件表
x1 把手 x1 快速安裝導引
x1 螺絲及鑰匙
電腦 Thunderbolt™ 連接埠
電源開啟 / 無硬碟
電源開啟 / 硬碟閒置
資料重建 - 來源碟
資料重建 - 目標碟
請參照下列步驟 ， 完成 DR2-TB3 的硬體安裝 :
1. 請使用零件包內附的鑰匙插入鑰匙孔後 ， 抽取盒門閂將會輕彈開啟 ， 即可將硬碟機抽取盒取出 。
2. 將硬碟安裝到抽取盒上 ， 並以零件包內附的螺絲加以固定 ， 以避免不必要的移動對硬碟造成傷害 。
x1
1. 第一次使用本產品進行設定時 ， 資料會被全數清除 。 請於硬碟置入前 ， 確認硬碟已備份 ， 避免資料
遺失 。
2. DR2-TB3 開機下在電腦進入系統待命或是休眠裝態時 ， 會一起進入待命狀態 。 當電腦恢復正常運作 ，
則 DR2-TB3 也會一併回復到正常使用狀態 。
3. 切換 RAID 設定的標準程序 ：
步驟1 ： 請在 DR2-TB3 連線到電腦後 ， 一併打開電腦和 DR2-TB3 的電源開關 。
步驟2 ： 請在藍燈恆亮時 ， 將在 DR2-TB3 背板上設定 RAID 設定的 「切換開關」 調到你所要的設
定位置 。
步驟3 ： 請使用頂針插入 「重置鍵」 ， 待前面板抽取盒上的閃爍藍紫燈結束 、 並轉成恆亮藍燈後鬆
開頂針 。
步驟4 ： 請您再做一次關 、 開 DR2-TB3 電源的動作後 ， 您已經改變 、 並重新設定了DR2-TB3 的
RAID 。
4. 在新增或變更 RAID 模式後需重新啟動產品 ， 以確保完成更新為新的 RAID 模式 。
5. RAID 模式一旦設定完成 ， 若要進行切換 ， 因切換過程中將會清除硬碟中的資料 ， 請務必先將硬碟
中的資料另行備份後再行切換 。
6. 強烈建議除了使用 DR2-TB3 的資料儲存功能外 ， 請針對重要資料備份到另一個儲存裝置上或遠
端備份 ， 雙重備份您重要的資料 。 若您儲存在 DR2-TB3 的資料損毀或遺失 ， STARDOM 將不負任何的
責任 。
感謝您使用 銳銨科技股份有限公司 的產品 。
本手冊裡的資訊在出版前雖然已經被詳細確認 ， 但實際產品規格將已出貨時為準 ； 任何的產品規格或
相關資訊更新 ， 請您直接上 www.STARDOM.com.tw 網站查詢 ， 或直接與您的業務聯絡窗口聯繫 ，
本公司將不另行通知 。
如果您對 銳銨科技 的產品有任何疑問 ， 或是想獲得最新產品訊息 、 使用手冊或韌體 ， 請您聯絡
services@stardom.com.tw ， 我們將儘速回覆您 。
本說明相關產品內容歸 銳銨科技股份有限公司 版權所有
燈號說明
狀態 硬碟狀態燈
紅燈恆亮
藍燈恆亮
呼吸燈（藍色）
紫燈恆亮
硬體安裝
產品使用注意事項
