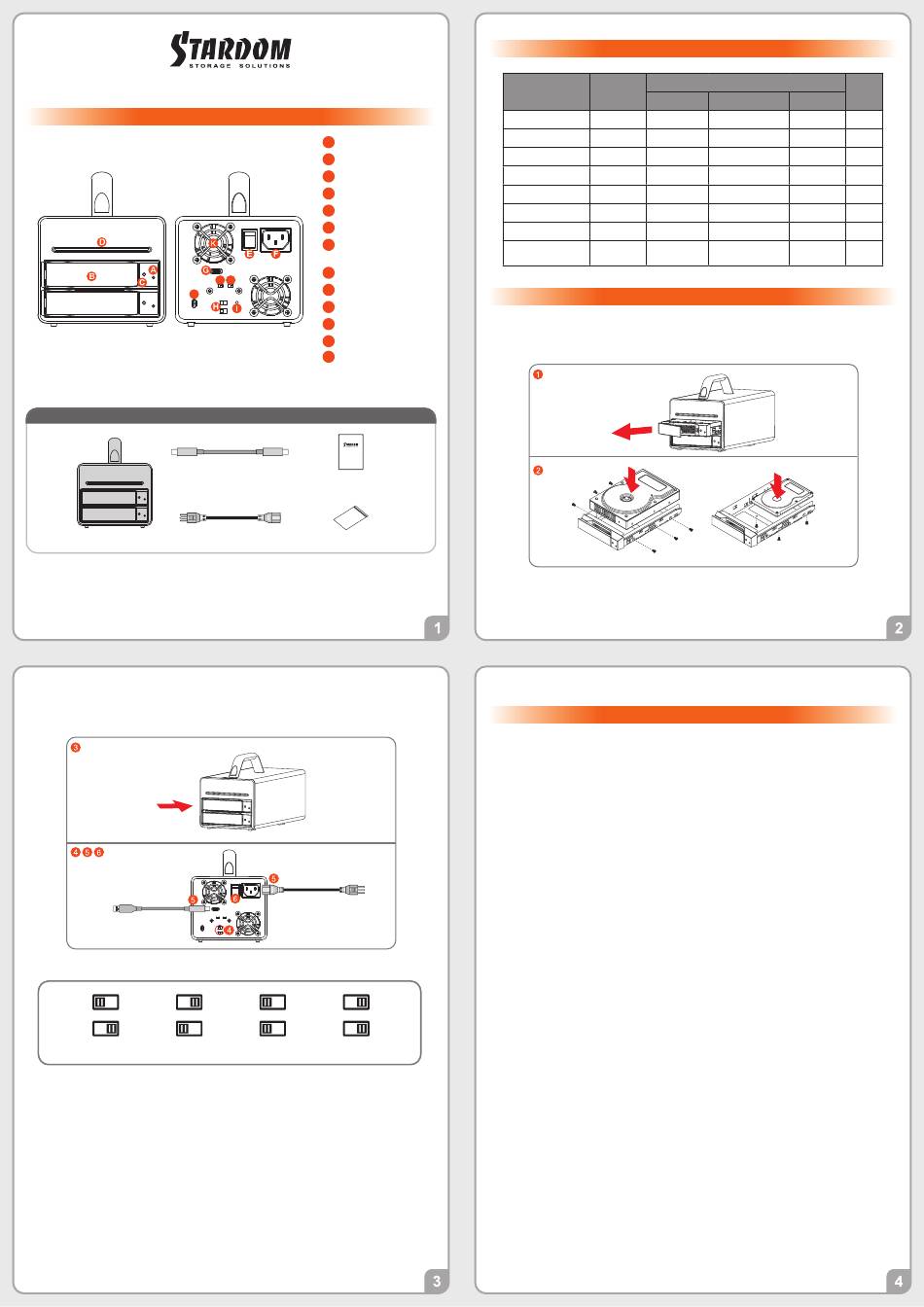

Stardom SOHORAID DR2-B31 Quick Setup Manual

DR2-B31 快速安裝導引
產品示意圖與配件表
前視圖
J
打開包裝外盒後 ， 包裝內容應包含下列組件 :
USB 3.1 連接線

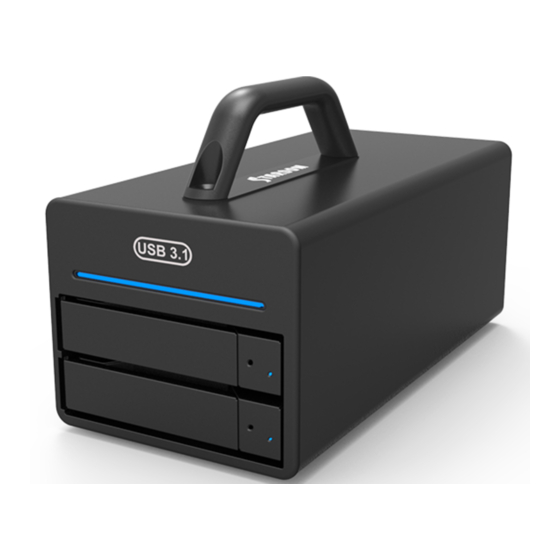

DR2-B31 主體 x1
˙ 請先確認相關配件與產品本身是否有受損或是缺少配件 ， 若有任何疑問 ， 請與您的經
銷商或業務人員聯絡 。
˙ 請前往官網 (www.stardom.com.tw) 下載使用者說明書 。
V1.2 (Dec. 2018)
6. 硬體安裝完成 。 開啟電源後請透過作業系統進行後續格式化設定 。 請依照電腦作業系統指示進行
硬碟格式化 ， 完成硬碟格式化後 ， 便可以進行資料的讀寫 。
電腦 USB 連接埠
RAID 模式切換設定
RAID 0 RAID 1
RAID 0 ： 一個大的獨立資料儲存容量 ， 並可加速資料存取但無資料保護功能 。
RAID 1 ： 兩顆硬碟是鏡射關係因此擁有相同的資料 ， 因此有一顆硬碟損毀仍然可以正常運
作 。 當放入入新硬碟取代損毀硬碟後 ， 系統會自自動將資料重建到新的硬碟 。
JBOD ： 可對兩顆獨立硬碟進行管理的工作 ， 能大幅增加硬碟管理上的便利性 ， 但無資料保護功能 。
BIG ： 兩顆硬碟的容量會被加總成一個大儲存容量 ， 但無資料保護功能 。
切換RAID設定的標準程序 ：
步驟1 ： 請在 DR2-B31 連線到電腦後 ， 一併打開電腦和 DR2-B31 的電源開關 。
步驟2 ： 請在藍燈恆亮時 ， 將在 DR2-B31 背板上設定 RAID 設定的 「切換開關」 調到你所要
的設定位置 。
步驟3 ： 請使用頂針插入 「重置鍵」 ， 待前面板抽取盒上的閃爍藍紫燈結束 、 並轉成恆亮藍
燈後鬆開頂針 。
步驟4 ： 請您再做一次關 、 開 DR2-B31 電源的動作後 ， 您已經改變 、 並重新設定了 DR2-B31
的RAID 。
硬碟讀取燈
A
背視圖
硬碟抽取盒把手
B
硬碟抽取盒鑰匙孔
C
系統指示燈
D
電源開關
E
電源插座
F
USB 3.1 連接埠
G
(GEN2 10Gbps)
RAID 切換鈕
H
L M
RESET 按鈕
I
防竊鎖孔
J
風扇
K
風扇轉速切換按鈕
L
靜音開關
M
產品配件表
x1 快速安裝導引 x1
電源線 x1 螺絲及鑰匙
(預設)
JBOD BIG
狀態 系統指示燈
RAID 0, BIG
硬碟閒置 藍燈恆亮 藍燈恆亮
無硬碟 藍燈恆亮 紅燈恆亮
硬碟故障 藍燈恆亮 紅燈閃爍
RAID 降級 藍燈恆亮 紅燈閃爍
資料存取 藍燈恆亮 藍燈閃爍
資料重建 - 來源碟
藍燈恆亮
資料重建 - 目標碟
藍燈恆亮
風扇故障或過熱
紫燈閃爍 藍燈恆亮
( ≧ 55° C)
請參照下列步驟 ， 完成 DR2-B31 的硬體安裝 :
1. 請使用零件包中所附的頂針插入鑰匙孔 ， 開啟硬碟抽取盒把手便將抽取盒取出 。
2. 將硬碟安裝到抽取盒上 ， 並以零件包內附的螺絲加以固定 ， 以避免不必要的移動對硬碟造成傷害 。
3. 硬碟安裝完成後 ， 請將抽取盒平移放入主機內 ， 並關上把手 。
4. 透過機體背面的 RAID 切換紐 ， 設定所要使用的 RAID 模式 。
5. 將相關連接線接上 ， 最後接上電源轉接器 。
產品使用注意事項
1. 本系統同一時間只可透過一組介面與一台電腦執行資料傳輸 。
2. 硬碟格式化後 ， 由電腦主機作業系統所辨識 DR2-B31 的實際總容量會與硬碟廠所標
示的容量加總後 ， 將有所差異 。
3. 第一次使用本產品進行設定時 ， 資料會被全數清除 。 請於硬碟置入前 ， 確認硬碟已備
份 ， 避免資料遺失 。
4. 在安裝新硬碟到 DR2-B31 之前 ， 請先確認硬碟是沒有壞軌而且是沒有故障的 ， 以避
免資料受損 。
5. 當您需要關閉或移除 DR2-B31 時 ， 務必透過您所操作的作業系統中執行硬碟安全移
除後 ， 方可進行電源關閉的動作 。
6. 當系統運作時 ， 請勿任意移除任何一顆硬碟 ， 以免導致資料遺失 。
7. 完成系統初始化安裝後 ， 在使用上請勿任意變更硬碟位置 ； 此動作將可能導致系統
無法形成 RAID 。
8. 在新增或變更 RAID 模式後需重新啟動產品 ， 以確保完成更新為新的 RAID 模式 。
9. RAID 模式一旦設定完成 ， 若要進行切換 ， 因切換過程中將會清除硬碟中的資料 ， 請務
必先將硬碟中的資料另行備份後再行切換 。
10. 為了確保節能功能的正常運作 ， 請將 USB 連接線常態性與電腦端保持連接 。
11. 當您需要關閉或移除 DR2-B31 時 ， 務必透過您所操作的作業系統中執行硬碟安全移
除後 ， 方進行電源關閉的動作 。
12. 當系統溫度達到 55 度時, 機器風扇會全速運轉, 加速機器內部散熱, 當系統溫度降回
50 度以下時, 才會恢復手動風扇轉速設定之狀態 。
13. 在資料自動重建狀態下 ， 若電腦端進入系統待命或是休眠狀態 ， DR2-B31 會持續完
成重建 ； 但當重建完成後將不會進入待命狀態 。 此時需用手動方式關機 ， 或是先將電
腦系統回復到正常運作狀態後 ， 之後才能再與電腦端同步進入待命或是休眠狀態 。
14. 強烈建議除了使用 DR2-B31 的資料儲存功能外 ， 請針對重要資料備份到另一個儲存
裝置上或遠端備份 ， 雙重備份您重要的資料 。 若您儲存在 DR2-B31 的資料損毀或遺
失 ， STARDOM 將不負任何的責任 。
感謝您使用 銳銨科技股份有限公司 的產品。
本手冊裡的資訊在出版前雖然已經被詳細確認，但實際產品規格將已出貨時為準；任何的產品規格
或相關資訊更新，請您直接上 www.STARDOM.com.tw 網站查詢，或直接與您的業務聯絡窗口聯
繫，本公司將不另行通知。
如果您對 銳銨科技 的產品有任何疑問，或是想獲得最新產品訊息、使用手冊或韌體，請您聯絡
services@stardom.com.tw，我們將儘速回覆您。
本說明相關產品內容歸 銳銨科技股份有限公司 版權所有
燈號說明
硬碟狀態燈
RAID 1 JBOD
藍燈恆亮 藍燈恆亮
紅燈恆亮 紅燈恆亮
紅燈閃爍 N/A
紅燈閃爍 N/A
藍燈閃爍 藍燈閃爍
N/A N/A
呼吸燈（藍燈）
N/A N/A
呼吸燈（紫燈）
藍燈恆亮 藍燈恆亮
硬體安裝
蜂鳴器
N/A
N/A
N/A
N/A
N/A
N/A
N/A
鳴叫
