U-Line H-3594T Assembly Instructions Manual
  1. Manuals
  2. Brands
  3. U-Line Manuals
  4. Indoor Furnishing
  5. H-3594T
  6. Assembly instructions manual

U-Line H-3594T Assembly Instructions Manual

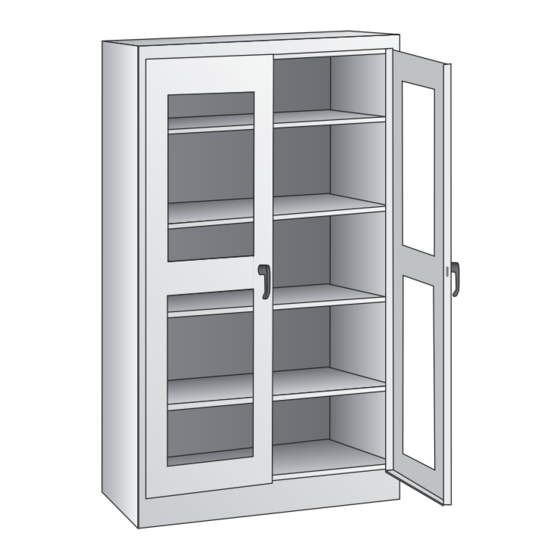

Clear-view cabinet
Hide thumbs
Table of Contents
  • Attaching Handle
  • Herramientas Necesarias
  • Outils Requis
  • Montage
  • Fixation de la Poignée

Advertisement

Available languages

Available languages

Quick Links

Download this manual
π
H-3594
CLEAR-VIEW
CABINET

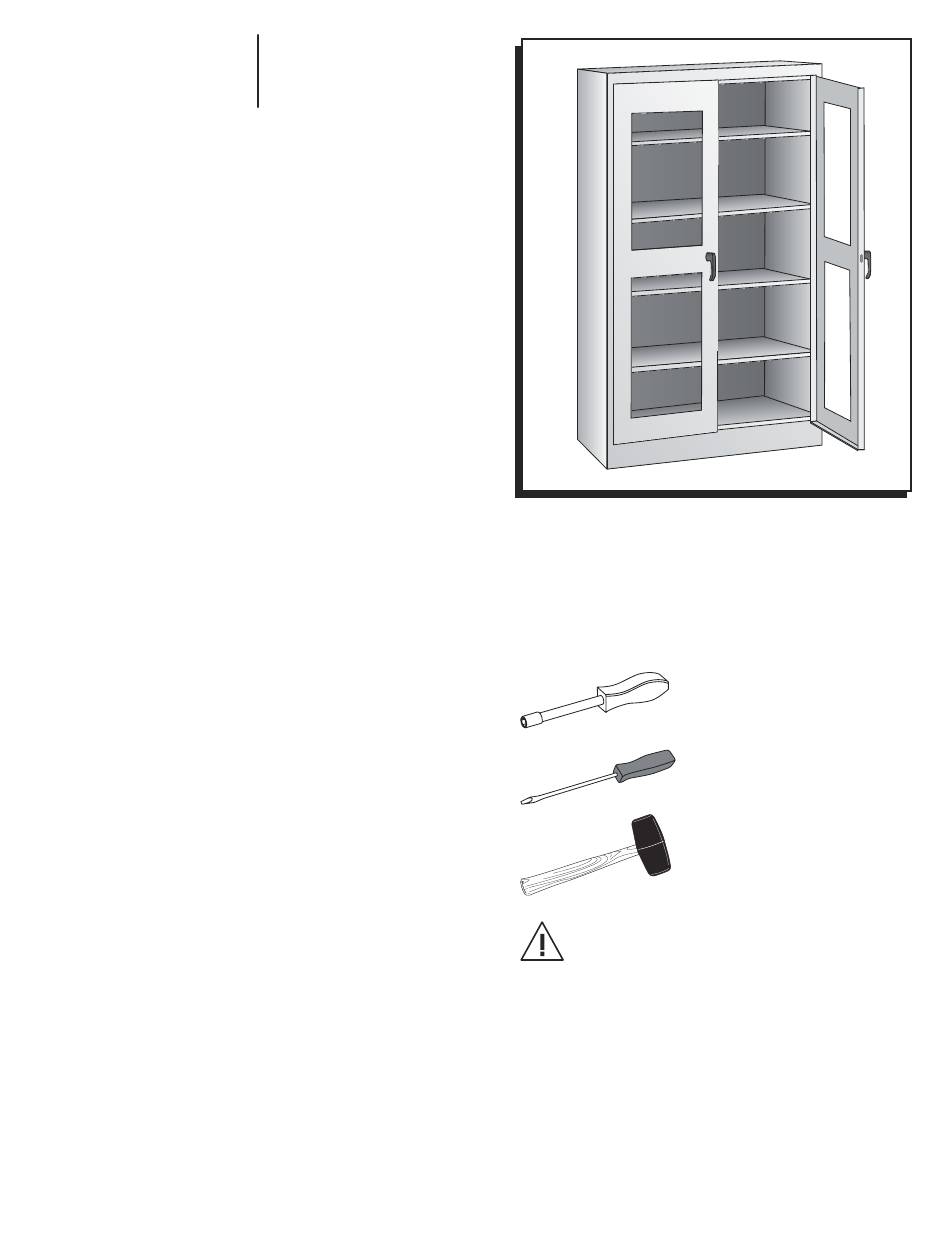

PAGE 1 OF 15
1-800-295-5510
uline.com
Pour le français, consulter les pages 11-15.
TOOLS NEEDED
CAUTION! Some parts may have sharp
edges. Take care when handling various
pieces to avoid injury. For safety, wear work
gloves when assembling.
Para Español, vea páginas 6-10.
11/32" Nut Driver
(included)
Flathead Screwdriver
Rubber Mallet
0221 IH-3594
