HQ Power VDPL310MB User Manual

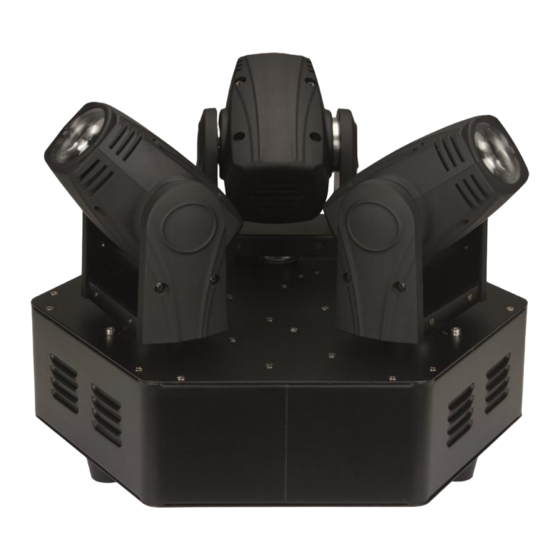

3 x 10 w white led 3 head moving head
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
VDPL310MB
TRIMO 310
3 X 10 W WHITE LED 3 HEAD MOVING HEAD
MOVING HEAD MET 3 KOPPEN - 3 X 10 W WITTE LED
PROJECTEUR LYRE À 3 TÊTES - 3 X LED BLANCHE DE 10 W
CABEZA MÓVIL - 3 CABEZAS - 3 X LED BLANCO DE 10 W
MOVING HEAD - DREIKÖPFIG - 3 X WEIßE 10 W-LED
USER MANUAL
GEBRUIKERSHANDLEIDING
MODE D'EMPLOI
MANUAL DEL USUARIO
BEDIENUNGSANLEITUNG
4
10
17
24
30

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the VDPL310MB and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HQ Power VDPL310MB

Summary of Contents for HQ Power VDPL310MB

  • Page 1 VDPL310MB TRIMO 310 3 X 10 W WHITE LED 3 HEAD MOVING HEAD MOVING HEAD MET 3 KOPPEN - 3 X 10 W WITTE LED PROJECTEUR LYRE À 3 TÊTES - 3 X LED BLANCHE DE 10 W CABEZA MÓVIL - 3 CABEZAS - 3 X LED BLANCO DE 10 W MOVING HEAD - DREIKÖPFIG - 3 X WEIßE 10 W-LED...
  • Page 2 VDPL310MB terminator eindweerstand résistance de terminaison terminación Terminierung How to turn the controller line from 3-pins into 5-pins (plug and socket). Controller line van 3-pin naar 5-pin aanpassen (stekker en contact). Modifier la ligne du contrôleur de 3 broches en 5 broches (fiche et contact).
  • Page 3 VDPL310MB V. 01 – 17/11/2014 ©Velleman nv...

  • Page 4: Safety Instructions

    VDPL310MB USER MANUAL Introduction To all residents of the European Union Important environmental information about this product This symbol on the device or the package indicates that disposal of the device after its lifecycle could harm the environment. Do not dispose of the unit (or batteries) as unsorted municipal waste;...

  • Page 5: Installation

    VDPL310MB Protect this device from shocks and abuse. Avoid brute force when operating the device.  Familiarise yourself with the functions of the device before actually using it. Do not allow operation by unqualified people. Any damage that may occur will most probably be due to unprofessional use of the device.

  • Page 6: Dmx-512 Connection

    VDPL310MB  The carrying construction must be able to support 10 times the weight of the device for 1 hour without deforming.  The installation must always be secured with a secondary attachment e.g. a safety cable.  Never stand directly below the device when it is being mounted, removed or serviced. Have a qualified technician check the device once a year and once before you bring it into service.

  • Page 7: Standalone Mode

    VDPL310MB Menu Refer to the illustration on page 2 of this manual. menu description DMX address selection. Select menu with ENTER, select value with UP or DOWN, confirm with ENTER. Selection of the pan and tilt direction. Select with UP or DOWN, confirm with ENTER.

  • Page 8: Dmx Mode

    VDPL310MB DMX Mode This mode allows you to control the device by any universal DMX controller.  All DMX-controlled devices need a digital start address so that the correct device responds to the signals. This digital start address is the channel number from which the device starts to “listen” to the DMX controller.

  • Page 9: Cleaning And Maintenance

    VDPL310MB head 3 pan/tilt speed head 3 on-off head 3 strobe Cleaning and Maintenance  All screws shall be tightened and free of corrosion.  The housing, the lenses, the mounting supports and the installation location (e.g. ceiling, suspension, trussing) shall not be deformed, modified or tampered with; e.g. do not drill extra holes in mounting supports, do not change the location of the connections…...
  • Page 10 VDPL310MB GEBRUIKERSHANDLEIDING Inleiding Aan alle burgers van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het toestel na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval;...

  • Page 11: Algemene Richtlijnen

    VDPL310MB Algemene richtlijnen Raadpleeg de Velleman® service- en kwaliteitsgarantieachteraan deze handleiding. Bescherm het toestel tegen stof en extreme temperaturen. Zorg ervoor dat de verluchtingsopeningen niet verstopt geraken. Voor voldoende luchtcirculatie, voorzie een ruimte van minstens 2.5 cm tussen het toestel en elk ander object.
  • Page 12 VDPL310MB Installatie Kies een geschikte montageplaats. Sluit de stroomkabel aan op het net en schakel het toestel in [6]. Schakel het toestel uit en trek de stekker uit het stopcontact na gebruik. Het toestel monteren  Laat het toestel installeren door een geschoolde technicus, conform EN 60598-2-17 en andere toepasselijke normen.
  • Page 13 VDPL310MB Controlepaneel Instelknoppen Bedien het controlepaneel met de vier knoppen [4] aan de rechterkant van de display [3]. Knop Functie MENU het menu openen, de huidige functie verlaten zonder de instelling op te slaan of het menu verlaten naar boven scrollen in een lijst met functies of opties, of een waarde verhogen...
  • Page 14 VDPL310MB Master/slave-modus In master/slave-modus kunt u meerdere toestellen aansluiten op één mastertoestel in serie. Alle slavetoestellen zullen vervolgens synchroon functioneren met het mastertoestel. Het eerste toestel in serie functioneert als mastertoestel. De toestellen in master/slave-modus instellen: Ontkoppel alle DMX-ingangsaansluitingen [1a] van het mastertoestel (het eerste toestel in de reeks).

  • Page 15: Reiniging En Onderhoud

    VDPL310MB 21-kanaalsmodus: kanaal functie naar head 1 pan head 1 fijne pan head 1 tilt head 1 fijne tilt head 1 pan/tilt-snelheid head 1 aan-uit head 1 stroboscoop head 2 pan head 2 fijne pan head 2 tilt head 2 fijne tilt...

  • Page 16: Technische Specificaties

    VDPL310MB Technische specificaties voeding 100-240 VAC 50/60 Hz verbruik 40 W IP-norm IP20 LEDs 3 x 10 W RGBW high-power LEDs stralingshoek 6° afmetingen 450 x 400 x 330 mm gewicht 10 kg Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel.

  • Page 17: Prescriptions De Sécurité

    VDPL310MB MODE D'EMPLOI Introduction Aux résidents de l'Union européenne Informations environnementales importantes concernant ce produit Cette icône sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer l'environnement. Ne pas jeter cet appareil (ni les piles) parmi les déchets municipaux non sujets au tri sélectif;...

  • Page 18: Directives Générales

    VDPL310MB Directives générales Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi. Protéger contre la poussière et les températures extrêmes. Veiller à ce que les fentes de ventilation ne soient pas bloquées. Pour une circulation d'air suffisante, laisser une distance minimale de 2.5cm entre l’appareil et tout autre objet.

  • Page 19: Installation

    VDPL310MB Installation Choisir un emplacement de montage approprié. Connecter le câble d'alimentation au réseau électrique et allumer l'appareil. [6] Éteindre et déconnecter l'appareil après usage. Montage de l’appareil  Un technicien qualifié doit installer l’appareil en respectant la norme EN 60598-2-17 et toute autre norme applicable.

  • Page 20: Panneau De Contrôle

    VDPL310MB Panneau de contrôle Boutons de réglage Accéder aux fonctions avec 4 boutons [4] situés à droite de l'afficheur [3]. Bouton fonction MENU accéder au menu, quitter la fonction actuelle sans sauvegarder le réglage ou quitter le menu faire défiler vers le haut dans une liste de fonctions ou options, ou augmenter une...

  • Page 21: Mode Dmx

    VDPL310MB Mode de maître/d'esclave Le mode maître/esclave vous permet de connecter plusieurs appareils à un appareil de maître en série. Tous les appareils d'esclave fonctionneront en synchronisation avec l'appareil de maître. Le premier appareil dans la série fonctionne comme appareil maître.

  • Page 22: Nettoyage Et Entretien

    VDPL310MB mode à 21 canaux: canal fonction à tête 1 panoramique tête 1 panoramique fine tête 1 inclinaison tête 1 inclinaison fine tête 1 vitesse pan/tilt tête 1 allumée/éteinte tête 1 stroboscope tête 2 panoramique tête 2 panoramique fine tête 2 inclinaison tête 2 inclinaison fine...

  • Page 23: Spécifications Techniques

    VDPL310MB Spécifications techniques alimentation 100-240 VCA 50/60 Hz consommation 40 W indice IP IP20 3 x 10 W LED Lumi Engin haute puissance angle de rayonnement 6° dimensions 450 x 400 x 330 mm poids 10 kg N’employer cet appareil qu’avec des accessoires d’origine. La SA Velleman ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions...

  • Page 24: Manual Del Usuario

    VDPL310MB MANUAL DEL USUARIO Introducción A los ciudadanos de la Unión Europea Importantes informaciones sobre el medio ambiente concerniente a este producto Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica;...

  • Page 25: Instalación

    VDPL310MB Proteja el aparato contra choques. Evite usar excesiva fuerza durante el manejo y la instalación.  Familiarícese con el funcionamiento del aparato antes de utilizarlo. Sólo personas cualificadas pueden manejar este aparato. La mayoría de los daños son causados por un uso inadecuado.

  • Page 26: Panel De Control

    VDPL310MB  El soporte donde irá el aparato, debe ser capaz de sostener 10 veces el peso de éste durante una hora, sin que se produzca una deformación de dicho soporte.  Fije siempre el aparato con un cable de seguridad (seguridad adicional).

  • Page 27: Modo Maestro/Esclavo

    VDPL310MB Menú Véase las figuras en la página 2 de este manual del usuario. menú descripción Seleccionar la dirección DMX. Seleccione el menú con ENTER, seleccione el valor con UP o DOWN y confirme con ENTER. Seleccionar la dirección del movimiento PAN y TILT.
  • Page 28 VDPL310MB Seleccione <SLnd> y luego <SLAV>. Coloque la dirección DMX inicial de cada aparato esclavo en 1 (para más información, consulte Modo DMX). Modo DMX Este modo permite controlar el aparato con cualquier controlador DMX universal.  Si se usa una señal DMX, cada aparato tiene su propia dirección inicial DMX para asegurar que los aparatos reaccionen a las señales de control correctas.

  • Page 29: Limpieza Y Mantenimiento

    VDPL310MB activar - desactivar cabezal 2 cabezal 2, estroboscopio movimiento PAN del cabezal 3 ajuste fino del movimiento PAN del cabezal 3 movimiento TILT del cabezal 3 ajuste fino del movimiento TILT del cabezal 3 velocidad del movimiento PAN/TILT del cabezal 3...
  • Page 30 VDPL310MB BEDIENUNGSANLEITUNG Einführung An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll;...

  • Page 31: Allgemeine Richtlinien

    VDPL310MB Allgemeine Richtlinien Siehe Velleman® Service - und Qualitätsgarantie am Ende dieser Bedienungsanleitung. Schützen Sie das Gerät vor Staub und extremen Temperaturen. Beachten Sie, dass die Lüftungsschlitze nicht blockiert werden. Beachten Sie eine minimale Entfernung von 2,5 cm zwischen dem Gerät und jedem anderen Gegenstand.
  • Page 32 VDPL310MB Installation Wählen Sie einen geeigneten Montageort. Verbinden Sie das Gerät mit dem Netz und schalten Sie es ein [6]. Schalten Sie das Gerät nach Gebrauch aus und trennen Sie es vom Netz. Das Gerät montieren  Lassen Sie das Gerät von einem Fachmann und gemäß den EN 60598-2-17 und allen anderen zutreffenden Normen installieren.

  • Page 33: Stand-Alone-Modus

    VDPL310MB Bedienfeld Bedientasten Um die Funktionen aufzurufen, verwenden Sie die vier Bedientasten [4] (rechte Seite des Displays [3]). Taste Funktion MENU Um in das Menü zu gelangen, verlassen Sie die aktuelle Funktion ohne die Einstellung zu speichern, oder verlassen Sie das Menü.
  • Page 34 VDPL310MB Master/Slave-Modus Im Master/Slave-Modus können Sie verschiedene Gerät mit einem einzigen Master-Gerät in Serie verbinden. Alle Slave-Geräte funktionieren dann synchron mit dem Master-Gerät. Das erste Gerät in der Reihe funktioniert als Master-Gerät. Um das Gerät im Master/Slave-Modus zu stellen: Trennen Sie alle Anschlüsse vom DMX-Eingang [1] des Master-Gerätes (das erste Gerät der Kette).

  • Page 35: Reinigung Und Wartung

    VDPL310MB 21-Kanal-Modus: Kanal Funktion Schwenkbewegung von Kopf 1 Feineinstellung der Schwenkbewegung von Kopf 1 Neigebewegung von Kopf 1 Feineinstellung der Neigebewegung von Kopf 1 Geschwindigkeit der Schwenk-/Neigebewegung von Kopf 1 Kopf 1 ein-aus Kopf 1 Stroboskop Schwenkbewegung von Kopf 2...

  • Page 36: Technische Daten

    VDPL310MB Technische Daten Stromversorgung 100-240 VAC 50/60 Hz Stromverbrauch 40 W IP-Schutzart IP20 LEDs 3 x 10 W Lumi Engin Hochleistungs-LED Abstrahlwinkel 6° Abmessungen 450 x 400 x 330 mm Gewicht 10 kg Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes.
  • Page 37 levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar. Velleman® Service and Quality Warranty • Valt niet onder waarborg: Since its foundation in 1972, Velleman® acquired extensive experience in - alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt the electronics world and currently distributes its products in over 85 aan het toestel (bv.
  • Page 38 - tout dommage à cause d’une utilisation commerciale, professionnelle ou • Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. collective de l’appareil (la période de garantie sera réduite à 6 mois lors antes de devolver el aparato. Si no se encuentra un defecto en el artículo d’une utilisation professionnelle) ;...

This manual is also suitable for:

Trimo 310
