Schritt 2 : Informationen überprüfen
Um die Antenne zu installieren müssen Sie die richtige Schrägstellung (Sky), Höhe (Elevation) und den
Azimuth-Winkel finden, wie in den letzten Seiten der Bedienungsanleitung angegeben. Wenn Sie lhren
Standort in der Tabelle nicht finden, nehmen Sie bitte den der Ihnen am nächsten ist. Als Beispiel wird die
Installation für den Astra1 Satelliten in Wien gezeigt.
Die Winkelinformation ist wie folgt : Schrägstellung : -19.7 Höhe : 30 , Azimuth : 149.6
Schritt 3 : Teile zusammenfügen

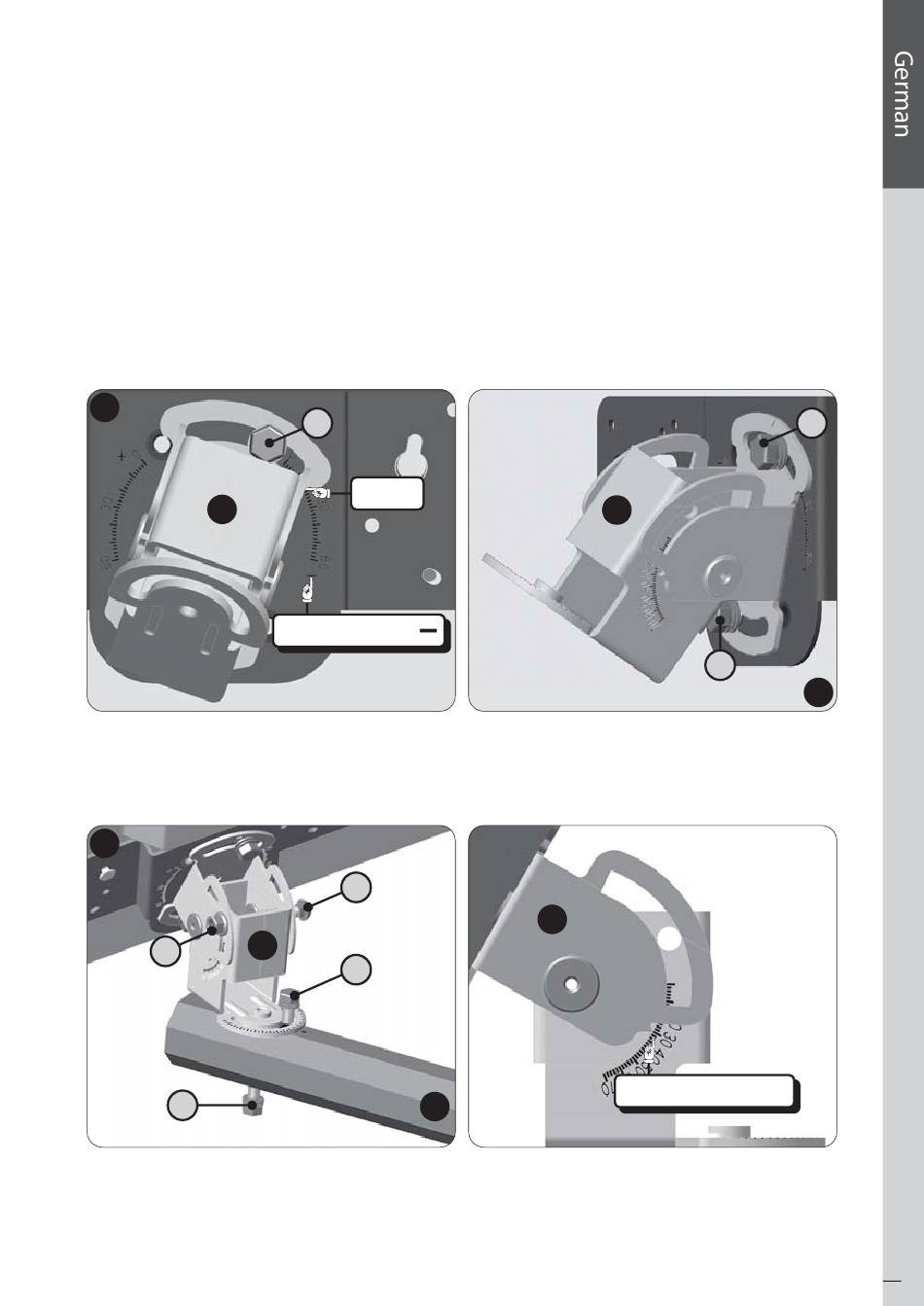

1) Fixieren Sie die Schrägstellung (Gelenk Winkel Verbindung und Antenne)
Gelenk Winkel Verbindung und Antenne auf Schrägstellung -19.7 stellen.
A1
B1
2) Höhe fixieren (Gelenk Antenne und Hauptstütze)
Gelenk Winkel Verbindung und Hauptstütze. Für die empfindliche Abstimmung und für den Azimuth-
Winkel, fixieren Sie den .Bolzen und die Mutter nicht zu fest.
