Fase 2: informazioni preliminari
Per installare l'antenna, è necessario trovare skew (Sk), elevazione (El) e angolo di azimut (Az). Vedi i parametri
contenuti nella tabella in appendice alla fine del manuale.
Se non trovi la tua località, si prega di fare riferimento alle informazioni della città più vicina alla vostra
posizione. Questo manuale vi mostra l'esempio di installazione per ricevere via satellite Astra1 nella regione
di Brest in Francia. I parametri di puntamento per la regione di Brest sono: Sk: -19,7, El: 30, Az: 149,6
Fase 3: Assemblaggio
1)

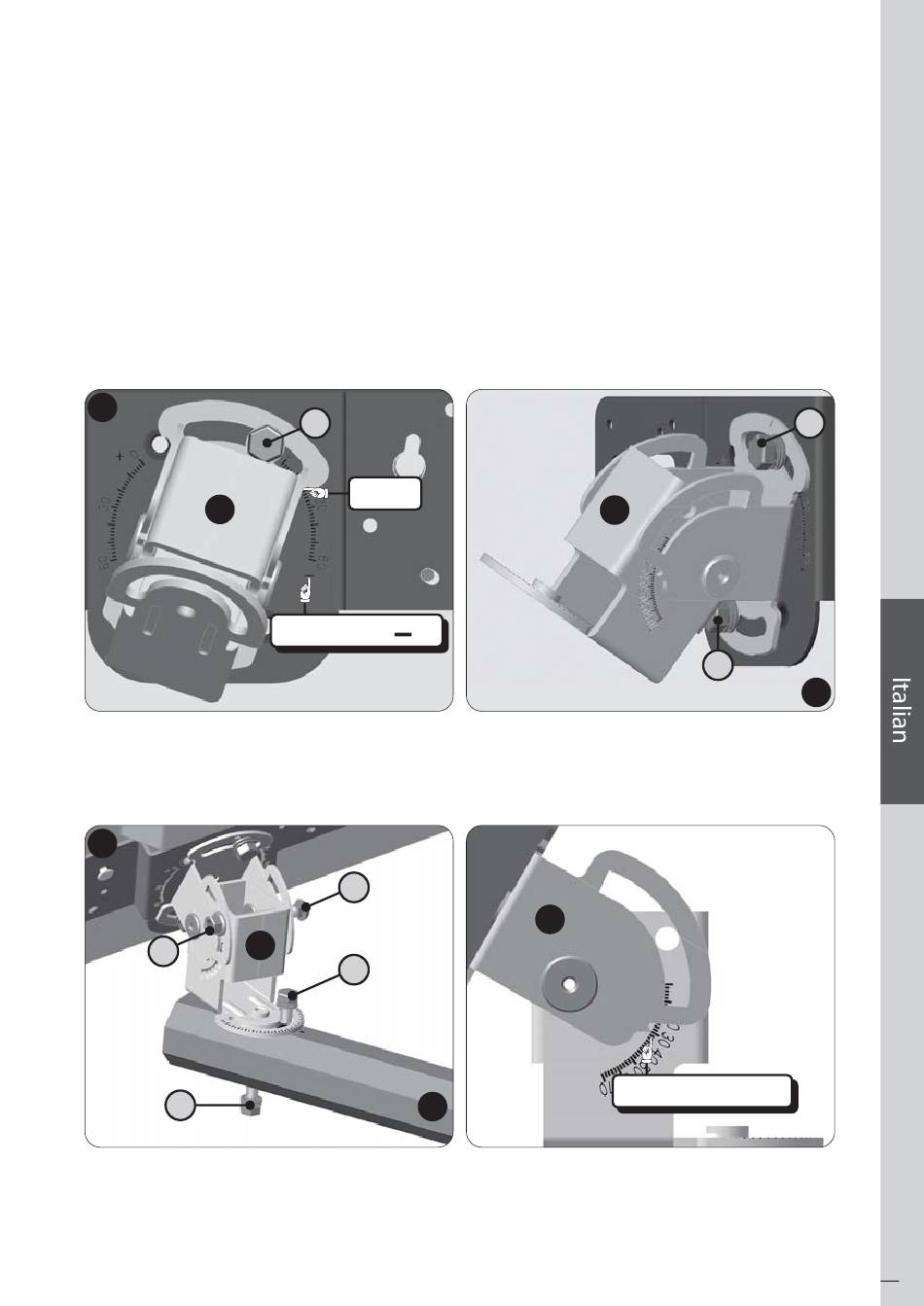

Regolare lo Skew (staffa B1 sul corpo dell 'antenna A1)

Regolare l'angolo di inclinazione a -19,7 e fissare i dadi.
A1
B1
2)

Regolare l'Elevazione (unire il corpo antenna con il supporto principale)

Per una regolazione fine dell'elevazione e dell'angolo di azimuth si prega di non fissare subito dado e
bullone strettamente.
A1
B1
N1
S2
S1
-19.7
verificare
S3
S1
B2
B1
S1
B1
verificare 30
S1
A1
