Etape 2 : Pour Information

Afin d'installer correctement votre antenne, vous devez trouvez les angles d'inclinaison, azimut et élévation
en se référant au tableau à la fin du manuel. Si vous ne trouvez pas dans la liste votre ville exacte, merci de
choisir la ville la plus proche qui est citée dans le tableau. Nous allons vous donner un exemple d'installation
pour recevoir le Satellite ASTRA1 dans la région de Brest en France, les angles fournis selon le tableau sont,
inclinaison : -19,7°, Elévation : 30° et Azimut : 149,6° ;

Etape 3 : Comment Assembler?

1)

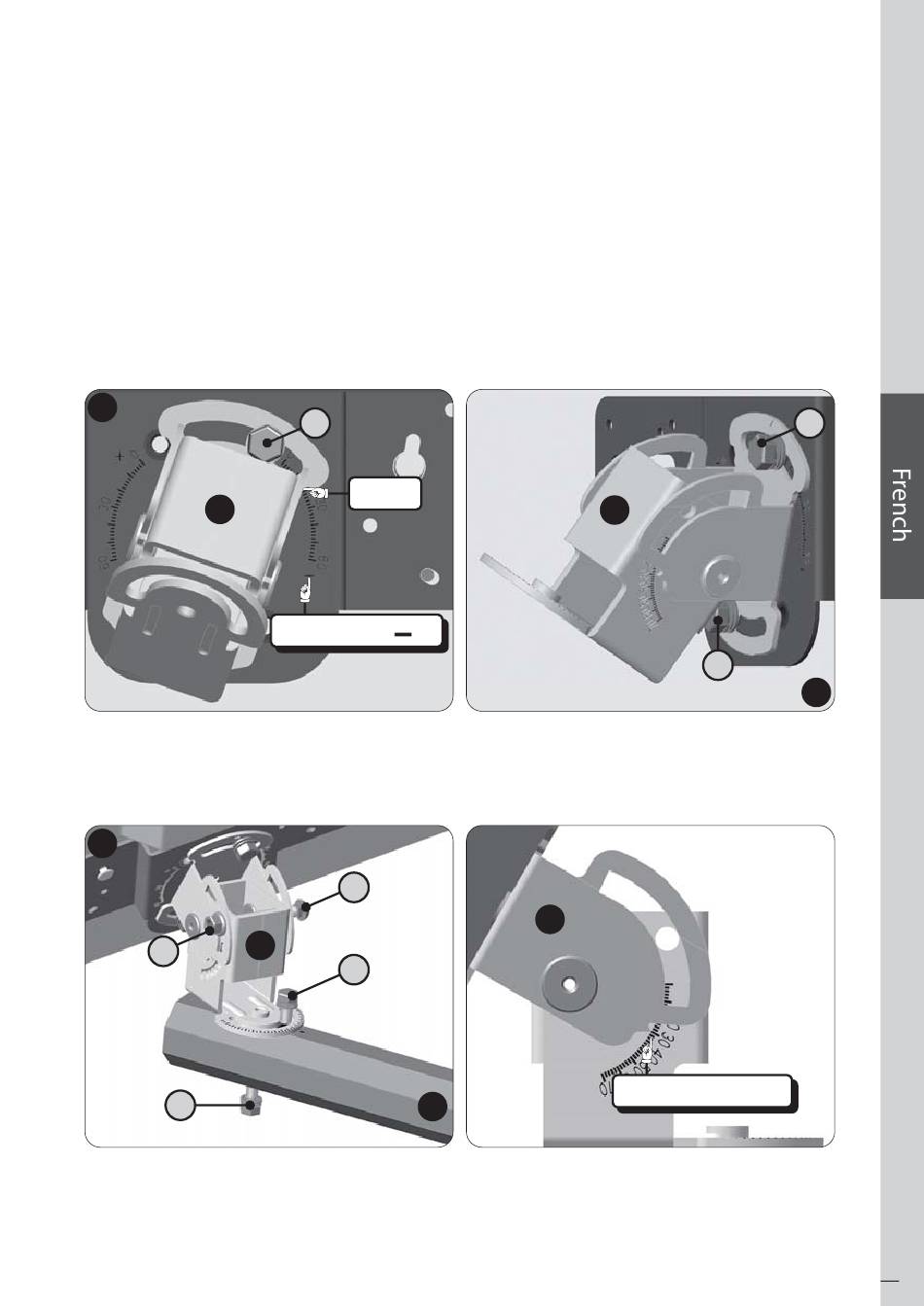

Fixer l'inclinaison (joindre le bras de fixation carre a l'arriere de l'antenne)

Visser avec la vis S3 le bras à l'antenne selon le schéma ci-dessous, tout en respectant bien l'angle
d'inclinaison de votre ville (selon le tableau à la fin du manuel), dans notre example c'est -19,7°.
A1
B1
2) Fixer l'angle d'élévation (entre l'antenne et le support de fixation)
Soulever ou baisser délicatement l'antenne afin d'atteindre l'angle d'élévation voulu selon le schéma
ci-dessous, ne pas fixer à ce stade encore avec la vis et l'écrou.
A1
B1
N1
S2
S1
-19.7
Vérifiez
S3
S1
B2
B1
S1
B1
Vérifiez 30
S1
A1
5
