SVS 00069.00 Operating Instructions

Multiflexantenne
mit
BNC – Anschluss
Id.-Nr. 00069.00

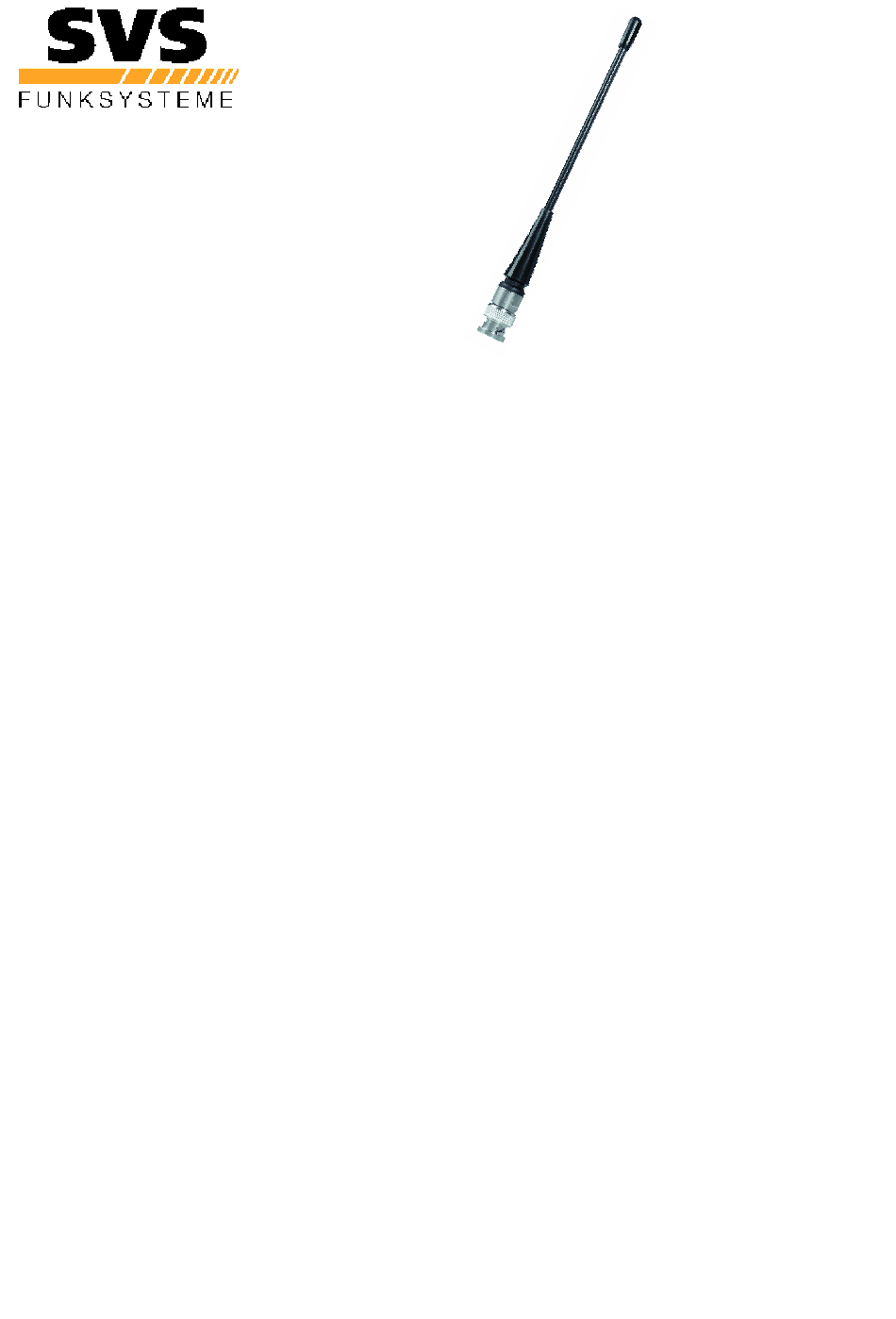

Multiflexantenne
Diese hochwertige, äußerst flexible Antenne bietet die Möglichkeit der Reichweitenverbesserung, wenn
das Empfangsmodul nur an empfangs-ungünstigen Orten montiert werden kann. Eine elastische
Stahlrute in einem besonders widerstandsfähigen Kunststoffmantel sorgt dafür, dass sich der Strahler
aus jeder Lage von selbst wieder aufrichtet.
Die Verbindung vom Empfangsmodul zur Antenne sollte mit einem
50-Ω-Koaxialkabel (z.B. RG 58 oder RG 174) und mit einer passenden
BNC-Buchse vorgenommen werden.
Die günstigsten Empfangseigenschaften erhalten Sie, wenn die Antenne nach der Montage senkrecht
nach oben zeigt und als "Gegengewicht" eine horizontal liegende, leitfähige und möglichst große Fläche
mit der Abschirmung (GND-ANT) verbunden ist (Bild 1). Ebenso sollte die Antenne möglichst weit vom
Erdboden entfernt sein.
Wenn keine größere Metallfläche o.ä. zur Verfügung steht, ist auch eine kleinere Blechplatte mit 1 bis 2
dm² bereits hilfreich.
Die Antenne ist nicht für eine Außenmontage geeignet. Die BNC-Verbindung kann jedoch mit einem
Schrumpfschlauch o.ä. Hilfsmittel gegen Feuchtigkeit geschützt werden.
Technische Angaben
Steckeranschluss
Frequenz
Impedanz
Polarisation
Elektrische Länge
Länge inkl. BNC-Stecker
Gewicht
Bedienungsanleitung (D)
: BNC (male)
: 400 bis 470 MHz
: 50 Ohm
: vertikal
: ¼ Lambda
: 175 mm
: 35 g
Stand 04/2007 Änderungen vorbehalten
