INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ ÉLECTRIQUE
(avec les instructions pour l'installation côte à côte et la combinaison de table de cuisson)
N'enlevez pas les entretoises sur les parois latérales du four. Ces entretoises centrent le four dans
l'espace fourni. Le four doit être centré pour prévenir une accumulation excessive de chaleur pouvant causer un feu ou
des dommages.
Seulement certains modèles de tables de cuisson peuvent
être installés au-dessus de certains modèles de fours
encastrés. Les modèles approuvés pour être combinés
sont identifiés à l'aide d'un numéro MGF ID et d'un code de
produit (Consultez la feuille qui se trouve dans l'enveloppe
de littérature ainsi que le feuillet d'instructions d'installation
de la table de cuisson pour les dimensions). N'installez
pas de configuration côte à côte sous les comptoirs ou en
combinaison avec une table de cuisson.
Pour réduire les
risques de blessures et
pour empêcher le four
encastré de basculer.
Utilisez les supports
de fixation pour retenir
le four encastré à
l'armoire.
208/240 Volt, boîte de jonction
pour le four encastré
27" (68.6 cm)
30" (76.2 cm)

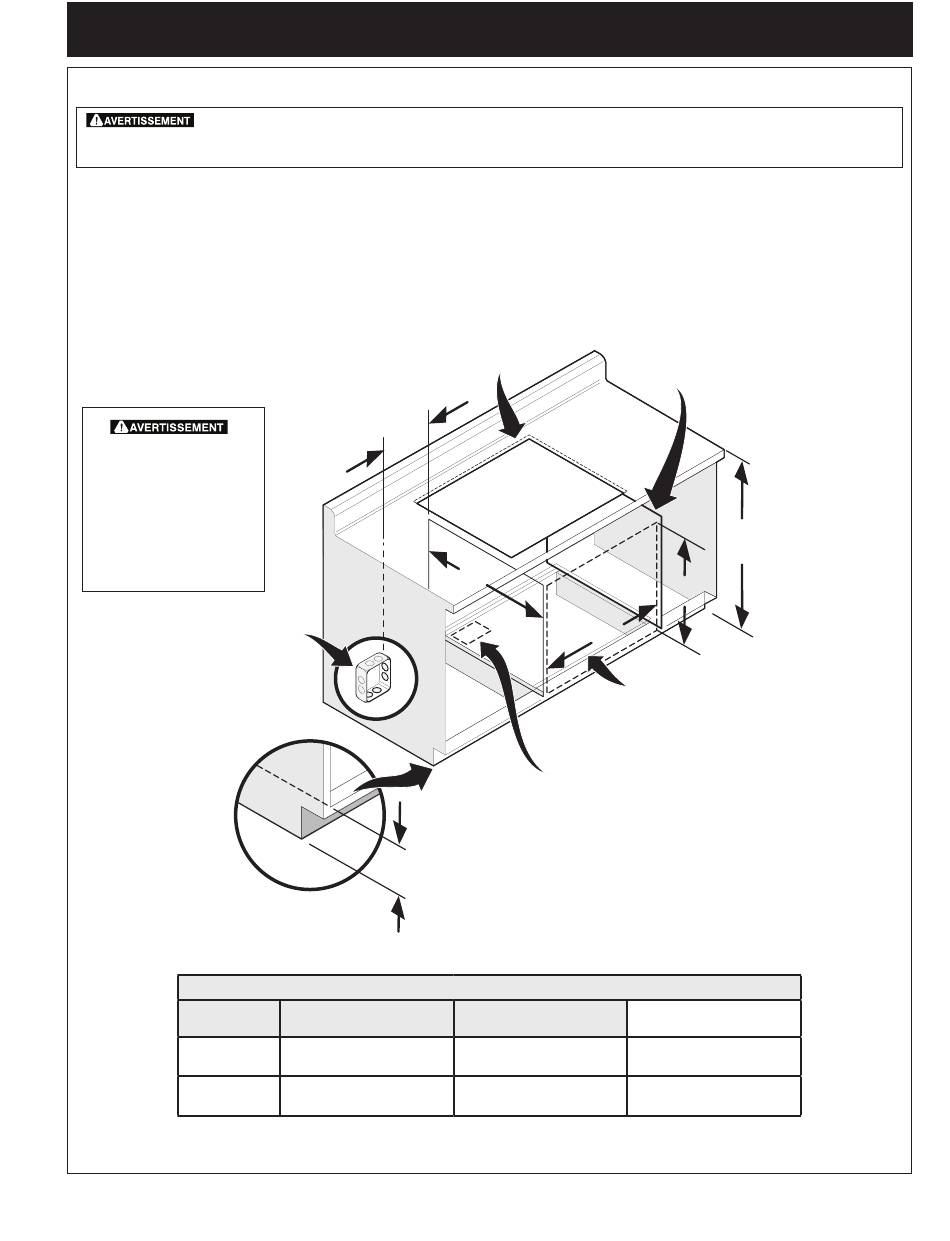

Figure 10: INSTALLATION TYPIQUE D'UN FOUR ENCASTRÉ SIMPLE SOUS LE COMPTOIR
AVEC UNE TABLE DE CUISSON ÉLECTRIQUE OU À GAZ INSTALLÉE PAR-DESSUS
INSTALLATION TYPIQUE SOUS LE COMPTOIR
Approx. 3"
(7.5 cm)
4½" (11.5 cm) Max.
* Si aucune table de cuisson n'est installée directement sur
le four, une hauteur maximale de 12,7 cm (5 po) est autori-
sée au-dessus du sol.
DIMENSIONS DE L'OUVERTURE
F. LARGEUR
24 / " (63.2 cm) Min.
7
8
25 / " (64.1 cm) Max.
1
4
28 / " (72.4 cm) Min.
1
2
29" (73.7 cm) Max.
Il faut fermer les côtés de l'habitacle
par des panneaux de bois pour isoler
l'appareil des armoires de chaque côté.
La hauteur de ces panneaux doit faire
en sorte que l'installation des modèles
de tables de cuisson au dessus soit
possible.
G
F
Utilisez un contre-plaqué de ¾"
(1.9 cm) d'épaisseur monté sur deux
solives et à égalité avec le coup-de-
pied. La base doit pouvoir supporter
150 lbs (68 kg) pour les modèles 27" et
200 lbs (90 kg) pour les modèles 30".
Découpez une ouverture de 9" X 9" (23 cm X 23 cm),
à 2" (5 cm) du côté gauche du plancher pour la sortie
du câble armé de l'appareil vers la boîte de jonction.
G. PROFONDEUR
24 (61.0)
24 (61.0)
29
36" Min.
(91.4 cm) Min.
H
H. HAUTEUR
27 (69.2) Min.
/
1
4
28 / (71.8) Max.
1
4
27 (69.2) Min.
/
1
4
28 / (71.4) Max.
1
8
