Summary of Contents for PSSO QDA-4400

  • Page 1 B E D I E N U N G S A N L E I T U N G B E D I E N U N G S A N L E I T U N G B E D I E N U N G S A N L E I T U N G B E D I E N U N G S A N L E I T U N G U S E R M A N U A L U S E R M A N U A L...
  • Page 4 4-Kanal-PA-Endstufe mit 5 kW Leistung Die QDA-4400 PA-Endstufe bietet höchste Leistung bei niedrigem Gewicht und geringer Bauhöhe. Ermöglicht wird dies durch die Verwendung einer Class-D-Architektur. Zusammen mit einem modernen Schaltnetzteil sind so Nennleistungen von bis zu 5 kW bei weniger als 10 kg Gewicht möglich. Dadurch ist der Verstärker besonders attraktiv für mobile Anwendungen und kann sehr flexibel im Stereobetrieb, Parallelbetrieb oder im Brückenbetrieb eingesetzt werden.

  • Page 5: Table Of Contents

    8.2.1 XLR-Buchsen........... 13 8.2.2 Speaker-Buchsen ..........13 D00112678, Version 1.0, Stand 15/12/2017 Produkt-Updates, Dokumentationen, Software und Support erhalten Sie unter www.psso.de. Die neueste Version der Bedienungsanleitung finden Sie im Downloadbereich des Produkts. © 2017 PSSO. Alle Rechte vorbehalten. Dieses Dokument darf ohne schriftliche Genehmigung des Copyrightinhabers weder ganz noch teilweise reproduziert werden.

  • Page 6: Sicherheitshinweise

    • Die Kabeleinführung oder die Kupplung am Gerät 2 2 2 2 Sicherheitshinweise dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann Kabel beschädigt werden, was zu tödlichen Stromschlägen Achtung! führen kann.

  • Page 7: Bestimmungsgemäße

    3 3 3 3 Bestimmungsgemäße Eigenmächtige Veränderungen und Garantie • Beachten bitte, dass eigenmächtige Veränderungen Gerät Verwendung Sicherheitsgründen verboten sind. • Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Spannungsversorgung Schäden Produkt führen • Dieses Produkt ist nur für den Anschluss an 100-240 V, Garantieanspruch erlischt.
  • Page 8 Gehörschutzmittel bereitzustellen. Die Arbeitnehmer o.info haben diese zu benutzen. VDI-Richtlinie: VDI 2058 Blatt 2: www.vdi.de Durch hohe Lautstärken hervorgerufene Bitte beachten Sie: PSSO haftet nicht für Schäden, Gehörschädigungen können Tatbestand durch unsachgemäße Installation Körperverletzung erfüllen und strafrechtlich verfolgt übermäßige Lautstärken verursacht werden! werden.

  • Page 9: Bedienelemente Und Anschlüsse

    4 4 4 4 Bedienelemente und Anschlüsse Element Funktion Statusanzeigen Kanal 1-4 • PROTECT: Schutzschaltung aktiv • CLIP: Übersteuerung • SIGNAL: Signalanzeige • -5 dB, -10 dB, -20 dB: Eingangspegelanzeige • ON: Betriebsanzeige Lautstärkeregler Kanal 1-4 Die Lautstärke kann für jeden Kanal unabhängig voneinander eingestellt werden.

  • Page 10: Inbetriebnahme

    5 5 5 5 Inbetriebnahme 5.1 Installation Der Verstärker ist für den Einbau in ein 19"-Rack (483 mm) vorgesehen, kann aber auch als Tischgerät verwendet werden. In jedem Fall muss Luft ungehindert durch alle Lüftungsöffnungen strömen können, damit eine ausreichende Kühlung gewährleistet ist.

  • Page 11: Bedienung

    6 6 6 6 Bedienung 6.1 Ein-/Ausschalten Schalten Sie den Endverstärker in einer Verstärkeranlage zur Vermeidung von lauten Schaltgeräuschen immer nach allen anderen Geräten ein und nach dem Betrieb wieder als erstes Gerät aus. Stellen Sie vor dem Einschalten alle Lautstärkeregler in die linke Anschlagsposition und vergewissern Sie sich, dass der Betriebsartschalter MODE in der richtigen Position steht.

  • Page 12: Technische Daten

    8 8 8 8 Technische Daten QDA-4400 Spannungsversorgung: 100-240 V AC, 50/60 Hz Gesamtanschlusswert: 830 W (1/8 Power) Ausgangsleistung (RMS): Stereo, Parallel an 4 Ω 4 x 1100 W Stereo, Parallel an 8 Ω 4 x 650 W Brückenbetrieb an 8 Ω...

  • Page 13: Anschlussbelegungen

    8.2 Anschlussbelegungen 8.2.1 XLR-Buchsen Symmetrische XLR-Verbindung Masse / Schirm Plus-Phase Minus-Phase Eingang Ausgang Um eine XLR Verbindung unsymmetrisch an zu schließen, müssen Pin 1 und 3 gebrückt werden. 8.2.2 Speaker-Buchsen Stereobetrieb, Parallelbetrieb (Kanal 1 und 3) Stereobetrieb, Parallelbetrieb (Kanal 2 und Kanal 4) Brückenbetrieb (Kanal 1 und 3)

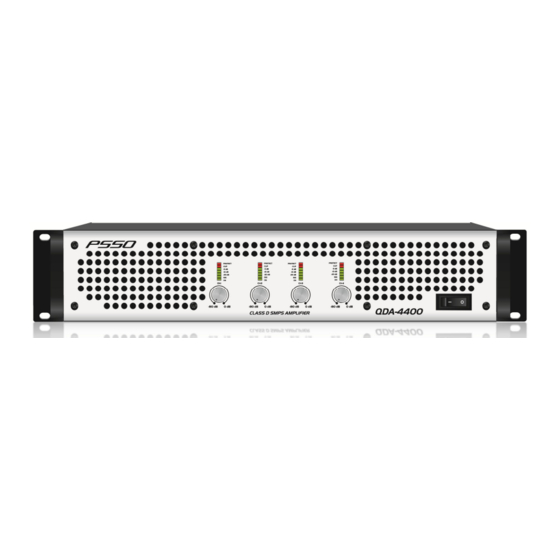

  • Page 16 4-channel PA amplifier with 5kW of power The QDA-4400 PA amplifier offers ultra-high output power paired with a low weight and small overall height. The amplifier uses a Class D output circuitry. Featuring a modern switch-mode power supply, the amplifier provides up to 5 kW peak power and weighs less than 10 kg.

  • Page 17: Introduction

    Introduction 1 1 1 1 Contents Congratulations on the purchase of your PSSO amp. 1 Introduction ............17 PSSO offers professional audio equipment made from 2 Safety Instructions ..........18 high-quality components. 3 Operating ............19 4 Operating Elements and Connections ..... 21...

  • Page 18: Safety Instructions

    • If extension cords are used, make sure that the core 2 2 2 2 Safety Instructions diameter sufficient required power consumption of the device. All warnings concerning the power cords are also valid for possible extension cords. Caution! • Always disconnect from the mains, when the device is Keep this device away from rain and moisture! not in use or before cleaning it.

  • Page 19: Operating

    Avoiding Hearing Loss 3 3 3 3 Operating • By operating amplifying systems, you can produce excessive sound pressure levels that may lead to Determinations permanent hearing loss. Please refer explanations under "Legal instructions". Public and Industrial Use Power Supply •...
  • Page 20 Strafgesetzbuch § 223 ff: warning signs and provide hearing protectors. The staff bundesrecht.juris.de/bundesrecht/stgb has to use these. TA Lärm: www.umweltdaten.de PSSO cannot be made liable for damages caused DIN 15905-5: www.din.de by incorrect installations and excessive noise Arbeitsstättenverordnung § 15: levels! www.lgl.bayern.de/arbeitsschutz...

  • Page 21: Operating Elements And Connections

    4 4 4 4 Operating Elements and Connections Element Function Status indicators CH 1-4 • PROTECT: protective circuit is active • CLIP: overload • SIGNAL: input signal is present • -5 dB, -10 dB, -20 dB: input level indication • ON: power indication Level controls CH 1-4 There are four independent level controls available.

  • Page 22: Setup

    5 5 5 5 Setup 5.1 Installation This amplifier is built for 19" racks (483 mm) but can also be used as a tabletop unit. In order to ensure sufficient cooling of the amplifier, air must always be able to flow freely through all air vents. For rack installation, the amplifier requires 2 U.

  • Page 23: Operation

    6 6 6 6 Operation 6.1 Switching on/off To prevent loud switching noise, always switch on all other units of the amplifier system before switching on the power amplifier. After operation, switch off the power amplifier first. Prior to switching on set all level controls to the left stop position and make sure that the operating mode selector switch MODE is set to the correct position.

  • Page 24: Technical Specifications

    8 8 8 8 Technical Specifications QDA-4400 Power supply: 100-240 V AC, 50/60 Hz Power consumption: 830 W (1/8 power) Power output (RMS): Stereo, parallel at 4 Ω 4 x 1100 W Stereo, parallel at 8 Ω 4 x 650 W Bridge mode at 8 Ω...

  • Page 25: Connections

    8.2 Connections 8.2.1 XLR connectors Balanced use with XLR connectors 1 = Ground / Shield 2 = Hot (+) 3 = Cold (-) Input Output For unbalanced use pin 1 and pin 3 have to be bridged 8.2.2 Speaker connectors Stereo operation, parallel operation (CH 1 and CH 3) Stereo operation, parallel operation (CH 2 and CH 4) Bridge operation (CH 1 and CH 3)
  • Page 28 PSSO is a brand of Steinigke Showtechnic GmbH I Andreas-Bauer-Str. 5 I 97297 Waldbüttelbrunn Germany...
