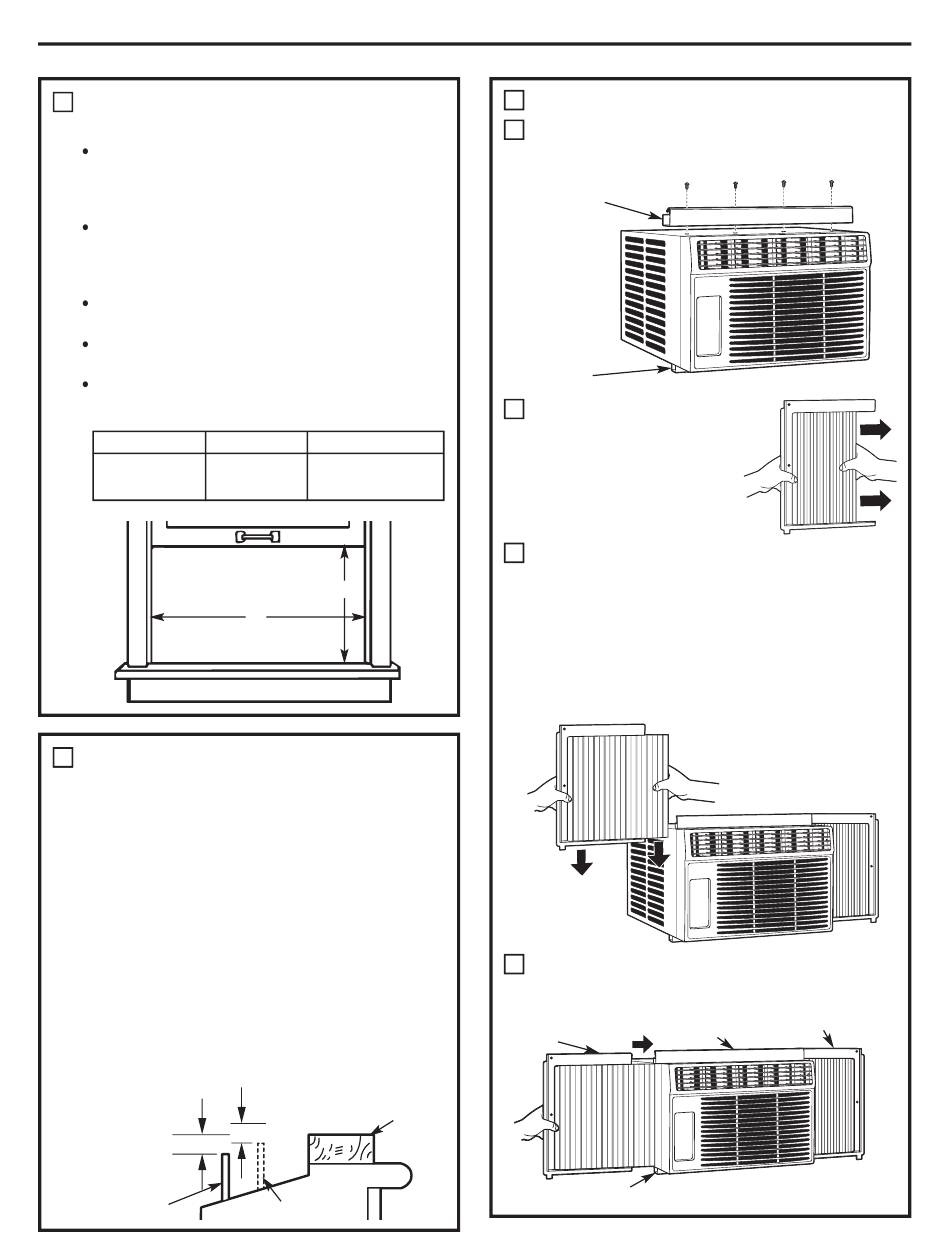

INSTRUCTION RELATIVE
1
À LA FENÊTRE
Ces instructions sont valables pour une fenêtre
standard à guillotine à deux châssis mobiles. Vous
devrez modifier les instructions pour les autres
types de fenêtres.
Le climatiseur peut être installé sans les panneaux
en accordéons si la fenêtre est étroite. Référez-vous
aux dimensions de la fenêtre indiquées dans le
croquis à droite.
Toute la ferrure de montage doit être solidement
fixée au bois, à la maçonnerie ou au métal.
La prise d'alimentation électrique doit se trouver à
portée du cordon d'alimentation.
Suivez les dimensions indiquées pour votre modèle
dans le tableau et sur le croquis.
Modèles
AKW10, AKZ10
AKW12, AKZ12
(Avec les panneaux
en accordéon)
INSTRUCTIONS RELATIVE
2
À LA CONTRE-FENÊTRE
Le cadre de la contre-fenêtre empêche le
climatiseur de pencher vers l'extérieur, et donc de
se drainer correctement. Pour régler ce problème,
fixez un morceau de bois au rebord de la fenêtre.
MORCEAU DE BOIS
LARGEUR : 2 po
LONGUEUR : Suffisamment long pour se loger à
l'intérieur du cadre de la fenêtre.
ÉPAISSEUR : Pour déterminer l'épaisseur, placez un
morceau de bois sur le rebord de la fenêtre de
façon à ce que le morceau de bois soit ½ po plus
élevé que le dessus du cadre de la contre-fenêtre
ou du cadre en vinyle.
Fixez solidement à l'aide de vis ou de clous fournis
par l'installateur.
½ po plus élevé
que le cadre de
la contre-fenêtre
Cadre de la
contre-fenêtre
Instructions de montage
A B
16 po 23 po–38 1/8 po
A
B
½ po plus élevé que le
cadre en vinyle (sur
certaines fenêtres)
Bois
Rebord
Cadre en vinyle
3 PRÉPARATION DU CLIMATISEUR
S'il n'est pas déjà posé, installez le rail de
A
montage supérieur avec 4 vis de type A de
l'extérieur du boîtier.
Rail de montage
supérieur
Rail de montage
inférieur
Maintenez le panneau en
B
accordéon dans une main
et tirez doucement pour
libérer l'extrémité ouverte.
Faites glisser l'extrémité libre du panneau en
C
accordéon dans les rails de panneau latéral.
Faites glisser le panneau vers le bas. Assurez-
vous de laisser suffisamment d'espace pour
glisser le haut et le bas du cadre dans les rails
de l'enceinte.
NOTE : Il y a un panneau en accordéon gauche
et un panneau en accordéon droit. Assurez-
vous d'utiliser le panneau approprié pour
chaque côté.
Faites glisser les panneaux en accordéon
D
gauche et droit dans les rails de montage
inférieur et supérieur.
Partie supérieure
gauche
Rail de montage inférieur
25
Rail de montage
Partie supérieure
supérieur
droite
