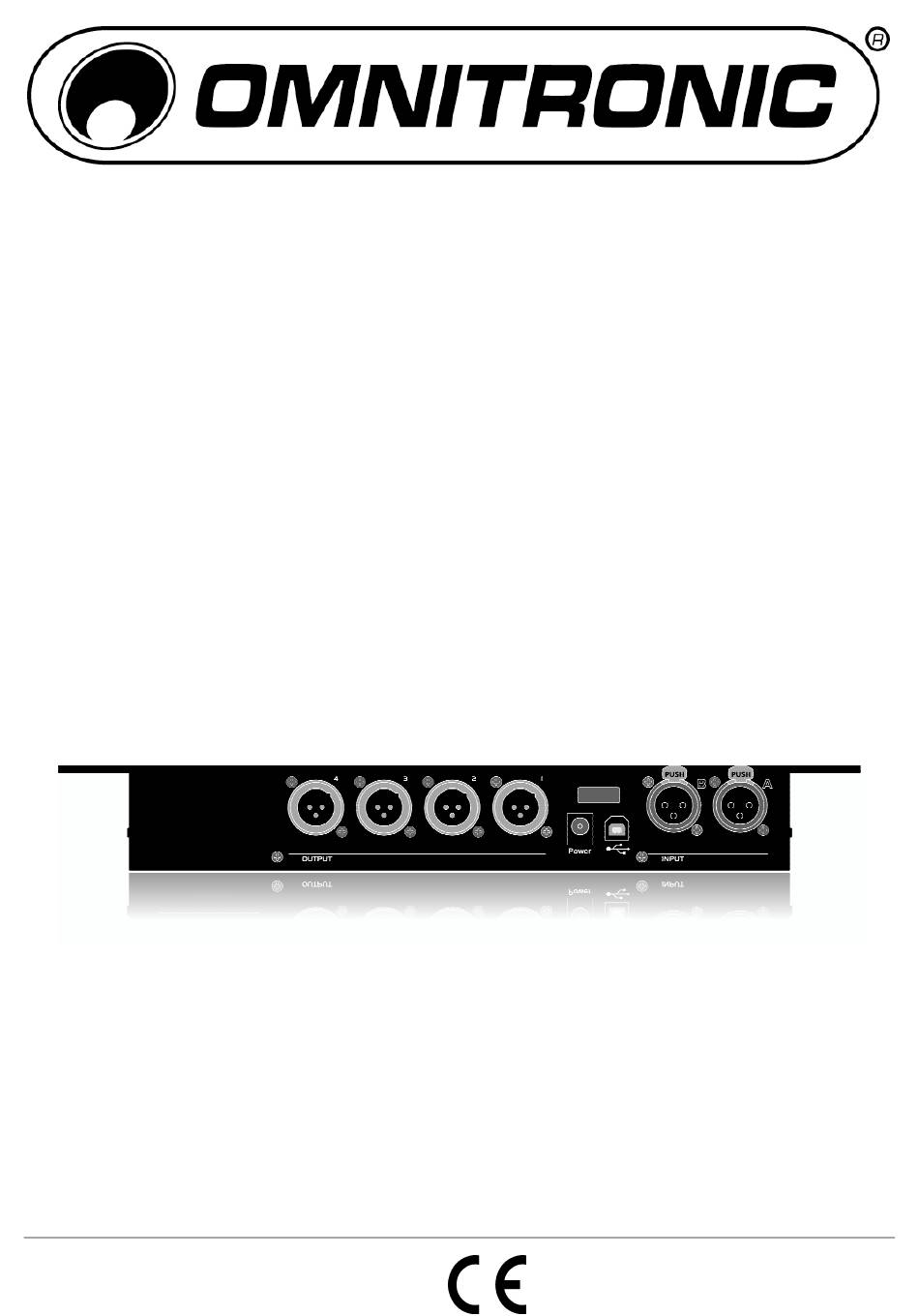

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL DXO-24S DIGITAL CROSSOVER © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
- Page 2 2/19 00054084.DOC, Version 1.1...
-
Page 3: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer/ This user manual is valid for the article number: 10356310 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 3/19 00054084.DOC, Version 1.1... -
Page 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für die OMNITRONIC DXO-24S entschieden haben. Sie haben hiermit ein zuverlässiges und leistungsstarkes Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Page 5: Sicherheitshinweise
2. SICHERHEITSHINWEISE Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits- hinweise und die Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind. Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. -
Page 6: Bestimmungsgemässe Verwendung
3. BESTIMMUNGSGEMÄSSE VERWENDUNG Die DXO-24S ist ein digitales Lautsprecher-Management-System konzipiert für professionelle Live- und Studioanwendungen in Verbindung mit einem Computer. Zur Steuerung des Geräts befindet sich ein spezielles Programm auf CD-ROM im Lieferumfang. Das Gerät verfügt über zwei analoge Eingänge und vier analoge Ausgänge, die als symmetrische XLR-Anschlüsse ausgeführt sind. -
Page 7: Anschlüsse
4. ANSCHLÜSSE Analoge Line-Ausgänge 1 bis 4 Netzanschluss Symmetrische XLR-Buchsen Anschluss Stecken Sie hier die Anschlussleitung des beiliegenden Endverstärkern. Netzteils ein. Zugentlastung USB-Anschluss USB-Anschluss (Typ B) zum Anschluss an einen Computer. Mit der mitgelieferten Software wird das Gerät Analoge Line-Eingänge Kanal A und B gesteuert, d. -
Page 8: Inbetriebnahme
Gehäuseplatte an der Wand fest. 5.2 Audiogeräte anschließen Trennen Sie die DXO-24S vom Netz und schalten Sie die anzuschließenden Geräte vor dem Anschluss bzw. vor dem Verändern von Anschlüssen aus. Die XLR-Eingänge und -Ausgänge können sowohl symmetrisch als auch unsymmetrisch angeschlossen werden. -
Page 9: Software Installieren
ROM im Lieferumfang. Legen Sie die CD-ROM in das CD-Laufwerk Ihres Computers ein. Nach dem Einlesevorgang startet die automatische Installationsroutine. Falls nicht, führen Sie auf der CD-ROM unter Windows die Datei [Setup.msi] oder auf dem Mac die Datei [Omnitronic DXOControl.pkg] aus. Folgen Sie nun den Anweisungen des Installationsprogramms. Ältere Versionen werden automatisch entfernt;... -
Page 10: Programm Starten
Dadurch können Sie auch nach dem Kauf neue Funktionen und Optimierungen und die Beseitigung eventuell auftretender Fehler in den DXO-24S integrieren. Wir empfehlen Ihnen, immer die aktuellste Version in Ihren DXO-24S zu laden, um so die größtmögliche Funktionalität verfügbar zu haben. -
Page 11: Reinigung Und Wartung
6. REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile. -
Page 12: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen the OMNITRONIC DXO-24S. You have acquired a reliable and powerful device. If you follow the instructions given in this manual, we can assure you that you will enjoy this device for many years. -
Page 13: Safety Instructions
2. SAFETY INSTRUCTIONS This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual. Important: Damages caused by the disregard of this user manual are not subject to warranty. -
Page 14: Operating Determinations
3. OPERATING DETERMINATIONS The DXO-24S is a digital loudspeaker management system designed for professional live and studio applications together with a computer. Control is via a special programm supplied on CD-ROM. The unit features two analog inputs and four analog outputs designed as balanced XLR connectors. -
Page 15: Connections
4. CONNECTIONS Analog line outputs 1 to 4 Power input Balanced XLR jacks for connecting PA amplifiers. Connect the supplied power unit here. Strain relief USB port USB port (type B) for connecting a computer. The unit is controlled via the supplied software, i.e. presets can be Analog line inputs channel A and B stored, transfered and managed. -
Page 16: Setting Into Operation
Install the unit on a plane surface or fasten it to the wall via the cutouts in the housing. 5.2 Connecting audio devices Disconnect the DXO-24S from the mains and switch off the units to be connected before making or changing the connections. -
Page 17: Software Installation
Connect the crossover's USB port to your computer via the supplied USB connection cable. The DXO-24S is compatible with PC and Mac computers. A matching driver for the connection via the USB interface is automatically installed together with the software. As soon as the unit is connected to a computer, the USB interface will be recognized and is ready for operation. -
Page 18: Program Start
Otherwise the program starts in demo mode. 5.6 Firmware updates The internal software (firmware) of the DXO-24S can be updated with computers with Windows operating systems. New versions of the firmware will include new features, bug fixes and the optimization of current processes. -
Page 19: Cleaning And Maintenance
6. CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers.
